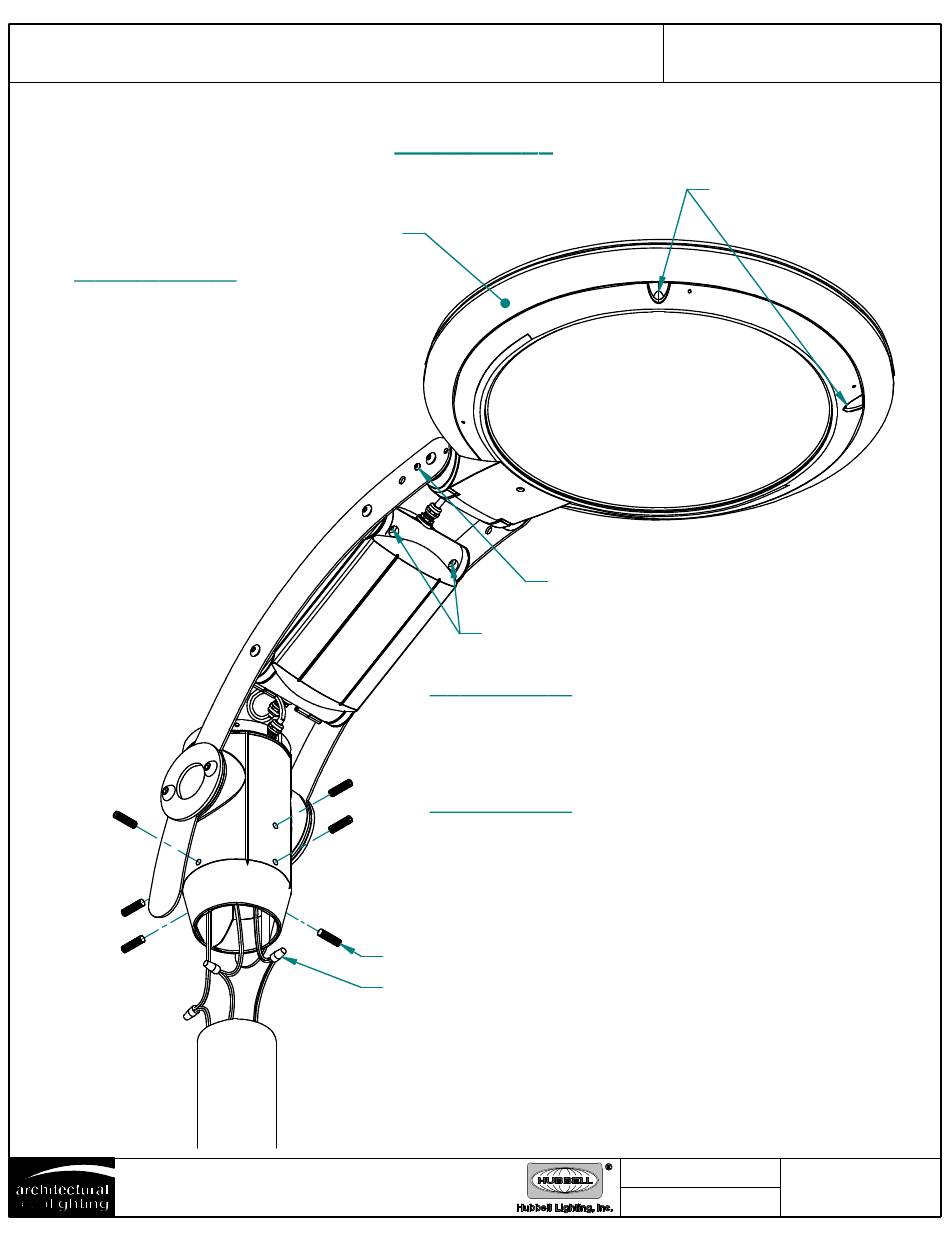

INSTALLATION INSTRUCTIONS
FIXTURE INSTALLATION
1) TURN OFF POWER.
2) ADJUST FIXTURE HEAD TO THE DESIRE
POSITION AND SECURE WITH (2)
BUTTON HEAD SCREWS.
3) MAKE WIRE CONNECTION FROM
FIXTURE TO POLE.
(NOTE: ASSEMBLY MUST BE
GROUNDED TO INCOMING
EQUIPMENT GROUND
SUPPLY).
4) SLIP FITTER OVER
TOP OF POLE SECURE
FITTER WITH (6)
STAINLESS
SET SCREWS.
16555 East Gale Avenue
City of Industry, CA 91745
(626)968-5666
CURVED ARMS
FIXTURE HEAD
LAMP INSTALLATION
5) TO INSTALL LAMP, INSERT FINGERS INTO SLOTS
AND PULL BOTH LATCHES BACK SIMULTANEOUSLY.
6) OPEN THE BOTTOM HALF HOUSING AND INSTALL PROPER
LAMP (BY OTHERS). CLOSE BOTTOM HALF HOUSING.
SERVICING BALLAST
7) LOOSEN BOTH SCREWS AND ALLOW
BALLAST TRAY TO HANG DOWNWARD.
8) SERVICE BALLAST.
9) CLOSE BALLAST TRAY AND SCREW
BACK ON TO THE UPPER HOUSING.
(6) STAINLESS SET SCREWS
WIRE CONNECTORS (BY OTHERS)
(2) BUTTON HEAD SCREWS
SEE NOTE #7 THRU #9
DATE
8/13/2010
DATE
CATALOG NUMBER
SC4 / SC5
LC4 / LC5
SEE NOTE #5 & #6
APPRVD
PART NO.
A96264
REV.
