Summary of Contents for Fronius Checkbox 500V
- Page 1 / Perfect Charging / Perfect Welding / Solar Energy FIND YOUR FIND YOUR OPERATING MANUALS OPERATING MANUALS Installationsanleitung Fronius Checkbox 500V Anlagenüberwachung Installations instructions System monitoring 42,0410,0966 011-11052018...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Allgemeines ............................... Fronius Checkbox 500V........................Technische Daten Fronius Checkbox 500V..................Status LED Fronius Checkbox 500V ....................Software-Version der Fronius Anlagenüberwachung ................Fronius Checkbox installieren ........................Sicherheit .............................. Fronius Checkbox 500V montieren und anschließen ................Ferritring bei der Datenleitung einbauen.................... -
Page 5: Allgemeines

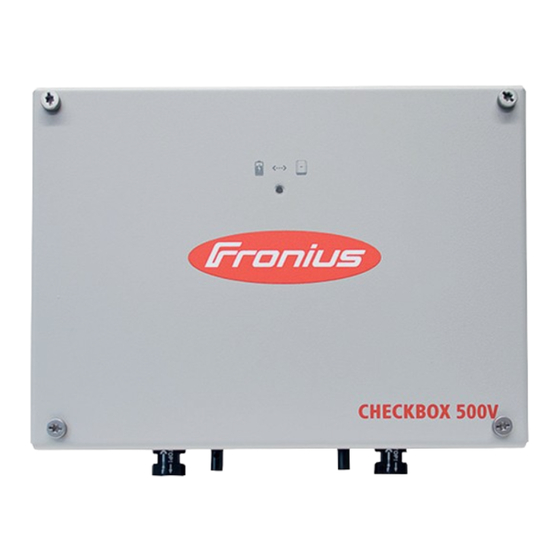

Allgemeines Fronius Check- Die Fronius Checkbox 500V verbindet den Fronius Symo Hybrid mit der Fremdbatterie. box 500V Der Wechselrichter und die Batterie dürfen nicht direkt miteinander verbunden werden, da im Fehlerfall Überspannungen auftreten können, die zu unsicheren Zuständen führen kön- nen. -
Page 6: Fronius Checkbox Installieren
Hybrid-Systems darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung des Fronius Symo Hybrids und der Batterie lesen. WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span- nung vom Wechselrichter und von der Batterie. -
Page 7: Fronius Checkbox 500V Montieren Und Anschließen
Klemmstellen mit jeweils einem Ferritring bestückt werden, um elektromagnetische Stö- bauen rungen zu vermeiden. Ein Ferritring ist im Lieferumfang des Fronius Symo Hybrids enthalten, der zweite im Lie- ferumfang der Fronius Checkbox (Würth Ferritring - Artikelnummer: 74271132S). Datenleitung vor der Klemmstelle im Wechselrichter mit einem Ferritring bestücken Datenleitung vor der Klemmstelle der Batterie abisolieren und zweimal durch den Fer- ritring führen... - Page 9 Fronius Checkbox 500V technical data ....................Fronius Checkbox 500V status LED ..................... Software version of the Fronius system monitoring ................Installing the Fronius Checkbox ......................... Safety..............................Mounting and connecting up the Fronius Checkbox 500V ..............Installing the ferrite ring for the data line....................
-
Page 11: General
This document is concerned only with the specifics of establishing a connection to the Fro- nius Checkbox 500V. The remaining steps for installing the equipment can be found in the respective Installation Instructions. All Fronius documents are available at the following ad- dress: www.fronius.com/energy-package-manuals... -
Page 12: Installing The Fronius Checkbox
Commissioning of the hybrid system may only be car- ried out by trained personnel in accordance with the technical regulations. Read the Installation Instructions and the Operating Instructions of the Fronius Symo Hybrid and the battery before carrying out any installation or commissioning work. -
Page 13: Mounting And Connecting Up The Fronius Checkbox 500V
One ferrite ring is supplied with the Fronius Symo Hybrid and one is supplied with the Fro- nius Checkbox (Würth ferrite ring - item number: 74271132S). Fit a ferrite core to the data line ahead of the terminal connection in the inverter... - Page 16 Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv-sales@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
