La maintenance et le nettoyage
❏ La protection des yeux faite exprès pour la balle de peint doit
être portée par le joueur et d'autres personnes dans le champ à tir.
Pour réduire la chance d'un décharge accidental: ❏ Pour commencer,
suivez les instructions ❏ Décharger le marqueur et ❏ L'enlevage du
cylindre de la réserve d'air à la page 8 - et ne désassemblez jamais un
marqueur qui est pressurisé.
• Familiarisez-vous avec des instructions énumérées sur le cylindre
ou l'adapteur d'air. Contactez le fabricant de cylindre ou d'adapteur
d'air avec toutes les questions.
• N'utilisez pas les solvents de nettoyage qui sont basé sur le pétrole.
• N'utilisez pas les solvents de nettoyage qui sont dans une boîte d'aérosol.
NOTE: Les produits basés sur le pétrol et les produits d'aérosol peuvent
faire mal aux cercles d'O sur votre marqueur.
F
• Pour nettoyer votre marqueur de balle de peint:
❏ utilisez une serviette mouillée d'eau pour effacer le peint, l'huile et
R
le débris. ❏ Utilisez Tippmann
A
huile de marqueur de qualité supérieure pour maintenir votre
N
marqueur en bonne condition. ❏ Inspectz et lubrifiez les parties
d'assemblage du conducteur interne: ❏ le boulon cercle d'O avant,
Ç
❏ le boulon cercle d'O arrière, ❏ l'arme liée et ❏ l'arme liée / l'épingle
A
guidant d'actionnement et le ressort d'actionnement (voyez les
I
instructions pour l'enlevage de l'assemblé du conducteur et l'installation
à la page 14). ❏ Inspectez et lubrifiez le cercle d'O du canon et la valve
S
du cercle d'O du réservoir d'air avec quelque gouttes d'huile.
• Pour nettoyer à l'intérieur du canon:
enlevez le canon et insérez le trou métal du cable raclette dans le
canon, et puis tirez la raclette à travers le canon pour enlever le débris.
Désassemblage / Assemblage du marqueur et d'receveur
❏ La protection des yeux faite exprès pour la balle de peint doit être
portée par le joueur et d'autres personnes dans le champ à tir.
1) ❏ Pour commencer, suivez les instructions ❏ Décharger le
marqueur et ❏ L'enlevage du cylindre de la réserve d'air à la page 8 -
et ne désassemblez jamais un marqueur qui est pressurisé. Ne pas
pressuriser un marqueur moitié assemblé.
2) ❏ Mettez le marqueur dans une position de sécurité. Si votre
marqueur est armé, tenez la poignée du boulon en arrière - puis tirez
la détente et relâchez la poignée
® l'huile de marqueur ou une autre
qui désarmera le marqueur.
11
Désassemblage / Assemblage du marqueur
(continué à la page 12)

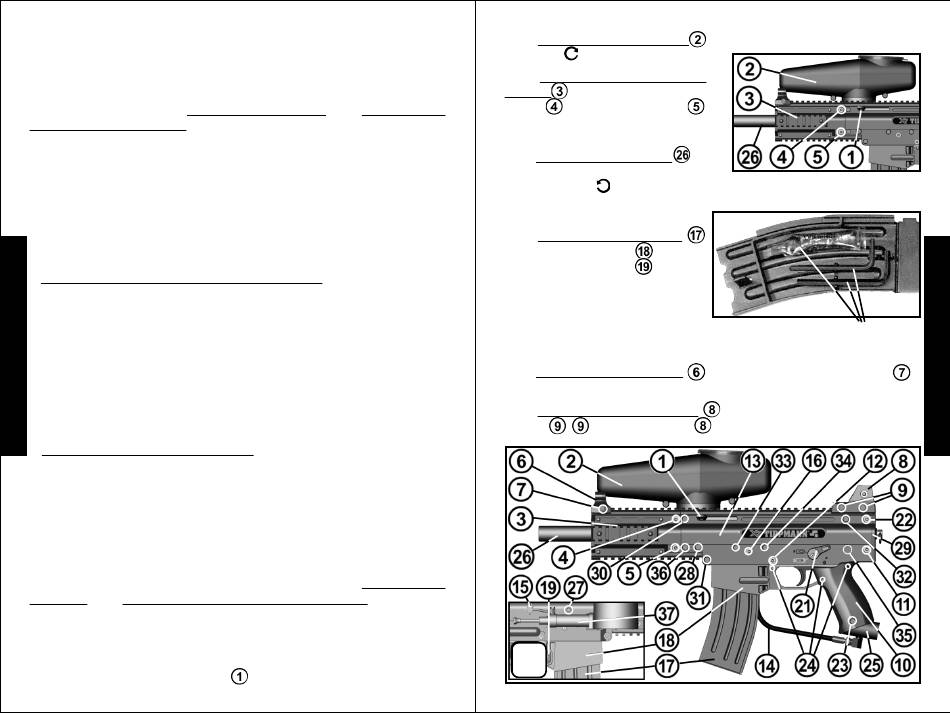

Désassemblage / Assemblage du marqueur (continué de la page 11)
3) ❏ Pour enlever la trémie
l'horloge et enlevez - la.
4) ❏ Pour enlever la poignée
a v a n t : Enlevez l'épingle
courte / et l'épingle longue
et glissez la poignée avant pour
l'enlever.
5) ❏ Pour enlever le canon
Faites tourner le canon dans un sens
contre l'horloge pour enlever.
LES OUTILS: le magasin contient les outils et l'huile lubrifiante pour votre
marqueur.
6) ❏ Pour enlever le magasin
de la base du magasin appuyez
le bouton du magasin (à droite
de la base du magasin), et puis
glissez le magasin en bas et puis
sortez - le.
Entreposez les outils dans le magasin après l'usage (montré avec 2
clés à pans et de l'huile).
7) ❏ Pour enlever la vue avant
et glissez la vue avant et sortez - la.
8) ❏ Pour enlever la vue arrière
arrière / et la vue arrière
La Vue
du Côté
Droite
: tournez la trémie dans un sens
:
: Enlevez le vis de la vue avant
: Enlevez les 2 vis de la vue
.
12
Désassemblage / Assemblage du marqueur
(continué à la page 13)
