Instructions d'installation

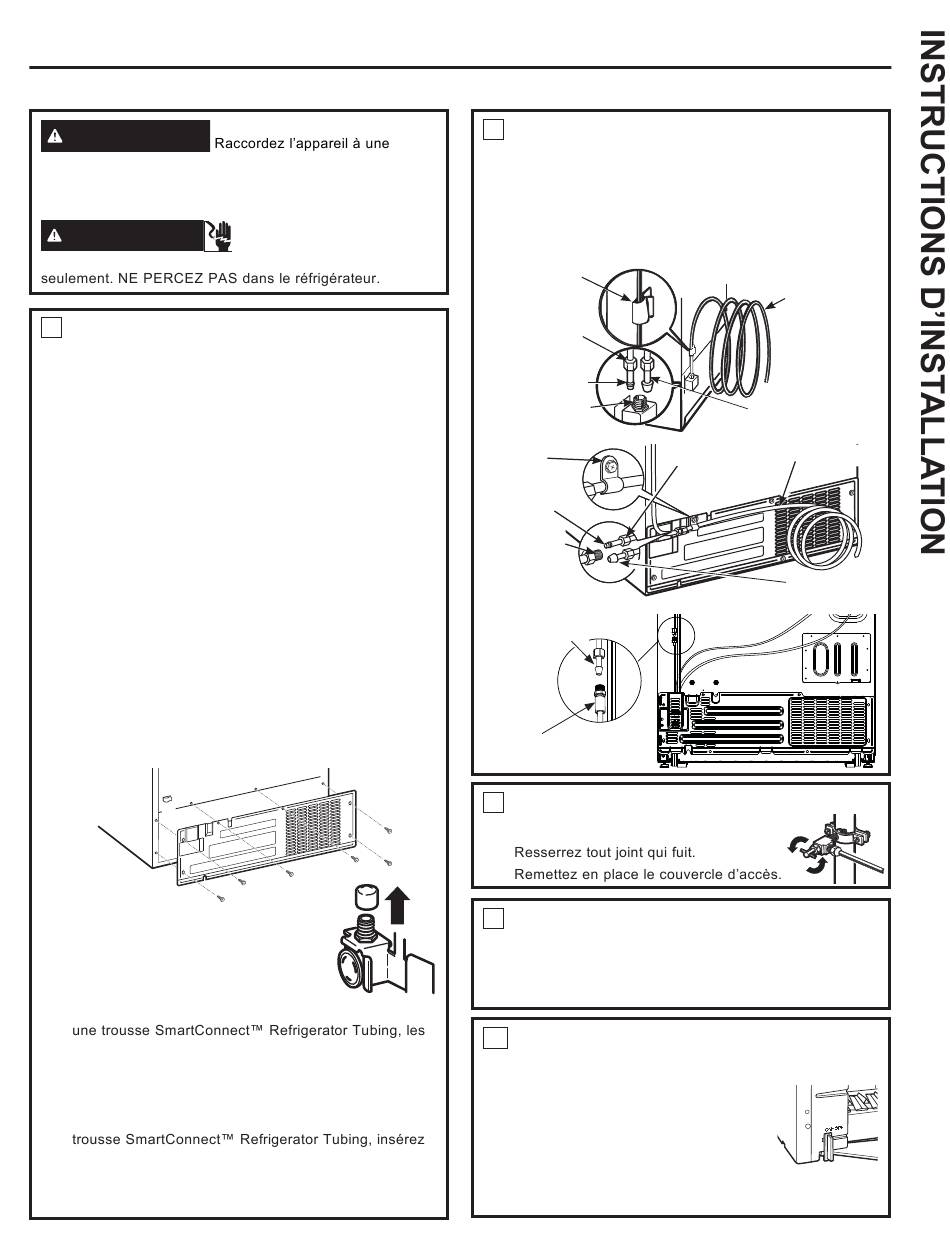

INSTALLATION DE LA CONDUITE D'EAU (Suite)
AVERTISSEMENT
alimentation d'eau potable seulement.
d'eau froide est requise pour faire fonctionner la machine à
glaçons et le pichet à remplissage automatique. La pression
d'eau doit se situer entre 40 et 120 psi. (275 à 827 kPa).
AVERTISSEMENT
Fixez le collier de serrage dans le trou présent
ÉLECTRIQUE
7 BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR
NOTES :
• Avant de brancher le tuyau à votre réfrigérateur,
assurez-vous que le cordon d'alimentation
électrique du réfrigérateur ne soit pas branché à
la prise murale.
• Si votre réfrigérateur n'est pas équipé d'un filtre
à eau, nous vous recommandons d'en installer
un si votre alimentation d'eau contient du sable
ou des particules qui peuvent boucher la grille du
robinet d'eau de votre réfrigérateur. Installez-le
sur la conduite d'eau près de votre réfrigérateur.
Si vous utilisez une trousse GE SmartConnect™
Refrigerator Tubing, vous aurez besoin d'un
tuyau additionnel (WX08X10002) pour brancher
le filtre. Ne coupez jamais un tuyau en matière
plastique pour installer votre filtre.
Sur certains modèles de réfrigérateurs, le raccord
se trouve à l'éxtrémité du tuyau situé à l'extérieur de
couvercle d'accès de compartiment du compresseur.
Sur d'autres modèles, le couvercle d'accès au
compartiment du compresseur doit être retiré pour
accéder au raccord du réfrigérateur au robinet
d'alimentation d'eau.
Sur les modèles dotés du raccord au
robinet d'alimentation d'eau, retirez le
bouchon en plastique flexible.
Placez l'écrou de compression et la
bague (manchon) à l'extrémité du
tuyau comme l'indique l'illustration. Si vous utilisez
écrous sont déjà assemblés au tuyau.
Insérez l'extrémité du tuyau dans le raccord du
réfrigérateur le plus loin que possible. Tout en tenant le
tuyau, serrez le raccord.
Si vous utilisez un tuyau en matière plastique d'une
l'extrémité moulée du tuyau dans le raccord du
réfrigérateur et serrez l'écrou de compression à la
main, puis serrez un autre tour avec une clé. Si vous
serrez trop fort, vous pouvez occasionner des fuites.
49-60514-11
Une alimentation
RISQUE DE DÉCHARGE
7 BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR (suite)
Fixez le tuyau au collet fourni pour le tenir en
position verticale. Il est possible que vous ayez à
disjoindre le collet.
L'un des diagrammes suivants sera similaire à
l'ajustement de votre raccord de réfrigérateur.
Collet à
tuyau
Écrou de
compression
de 1/4 po
Collet
(manchon)
Branchement
au réfrigérateur
Collet
à tuyau
Collet
(manchon)
Branchement
au réfrigérateur
Tuyau
SmartConnect™
Raccord du
réfrigérateur
8 FERMEZ L'EAU AU NIVEAU
DU ROBINET D'ARRÊT
9 BRANCHEZ VOTRE RÉFRIGÉRATEUR
Disposez la spirale de tuyau en cuivre de manière
à ce qu'elle ne vibre pas contre l'arrière de votre
réfrigérateur ou contre le mur. Mettez votre
réfrigérateur à sa place contre le mur en le poussant.
10 METTEZ EN MARCHE LA MACHINE À
GLAÇONS
Glissez le commutateur de la machine
à glaçon à la position ON (marche). La
machine à glaçons ne se met en marche
que lorsqu'elle atteint une température
de fonctionnement de -9°C (15°F) ou
moins. Elle commence immédiatement à
fonctionner si le commutateur de la machine à glaçons est
en position ON (marche).
Tuyau de
1/4 po
Tuyau de
SmartConnect™
Tuyau de 1/4 po
Écrou de
compression
de 1/4 po
Tuyau de
SmartConnect™
17
