Instructions d'installation

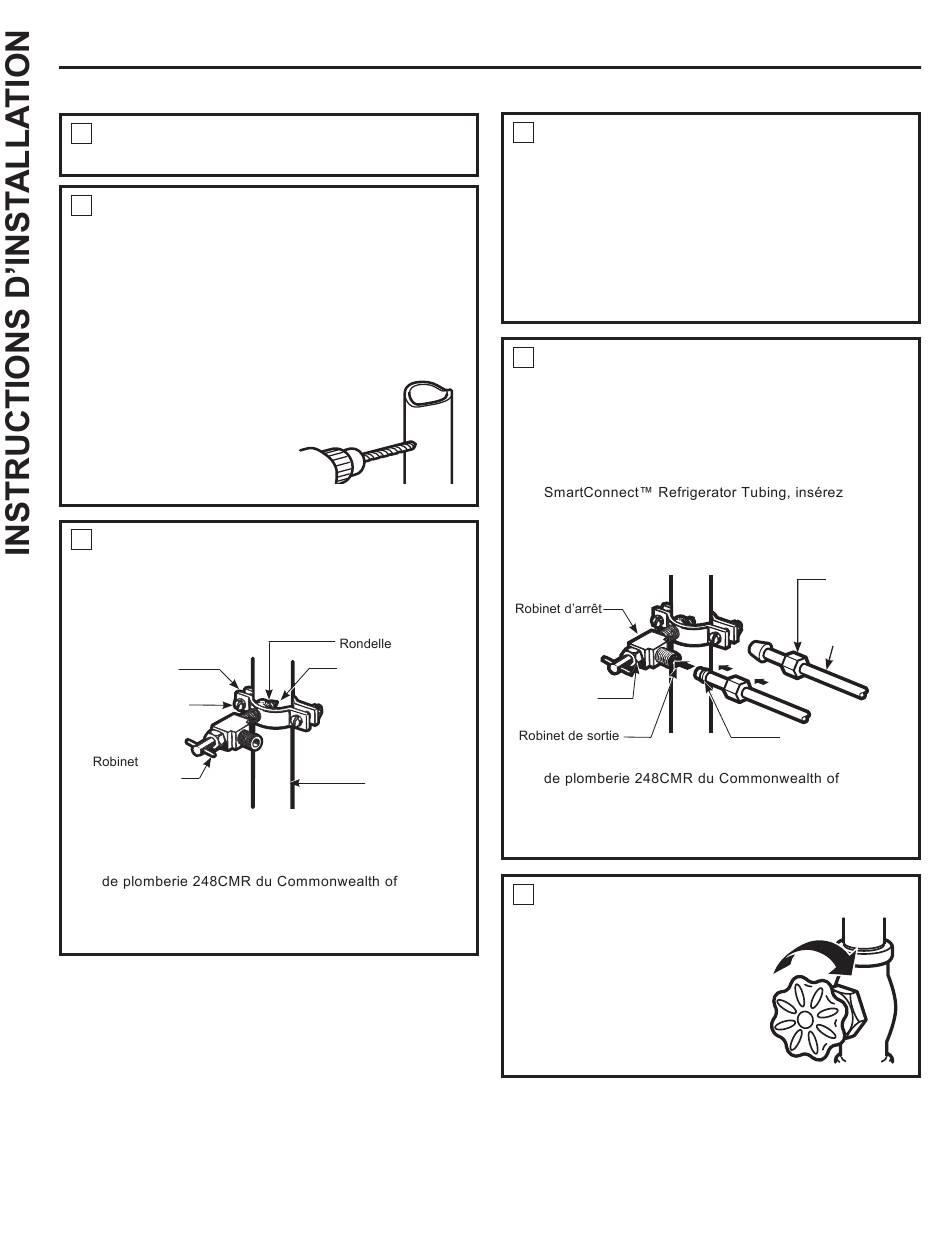

INSTALLATION DE LA CONDUITE D'EAU (Suite)
1 FERMEZ L'ALIMENTATION
PRINCIPALE D'EAU
2 PERCEZ UN TROU POUR LE ROBINET
Choisissez, pour le robinet, un emplacement facilement
accessible. Il vaut mieux le brancher de côté à un
tuyau vertical. Si vous devez le brancher à un tuyau
horizontal, faites le branchement en haut ou de côté,
plutôt qu'en bas du tuyau, pour éviter de recevoir des
sédiments du tuyau d'alimentation d'eau.
Percez un trou de 1/4 po dans le tuyau d'eau, à l'aide
d'un foret dur. Enlevez toute barbure due au perçage
du trou dans le tuyau. Faites
attention de ne pas laisser
de l'eau couler dans votre
perceuse électrique. Si vous
ne percez pas un trou de
1/4 po, vous obtiendrez une
alimentation d'eau réduite et
des glaçons plus petits.
3 FIXEZ LE ROBINET D'ARRÊT
Fixez le robinet d'arrêt au tuyau d'eau froide à l'aide du
collier de serrage.
Serrez les vis du collier jusqu'à ce que la rondelle
d'étanchéité commence à enfler.
Collier
de serrage
Vis du
collier
d'arrêt à étrier
NOTE : Ne serrez pas trop. Vous risquez d'écraser le
tuyau de cuivre.
NOTE : Vous devez vous conformer aux Codes
Massachusetts. Les robinets d'arrêt à étrier sont
illégaux et leur utilisation n'est pas autorisée au
Massachusetts. Consultez votre plombier local.
16
4 ACHEMINEZ LE TUYAU
5 BRANCHEZ LE TUYAU AU ROBINET
à étrier
Entrée
Presse-joint
Tuyau vertical
d'eau froide
6 PURGEZ LE TUYAU
Acheminez le tuyau du tuyau d'eau froide au
réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur
ou le plancher (derrière le réfrigérateur ou au niveau
de l'armoire de cuisine adjacente), aussi près du mur
que possible.
NOTE : Assurez-vous qu'il y ait assez de tuyau en trop
pour vous permettre de décoller le réfrigérateur du mur
après l'installation.
Placez un écrou de compression et une bague
(manchon) à l'extrémité du tuyau et branchez-les au
robinet d'arrêt.
Assurez-vous que le tuyau soit bien inséré dans le
robinet. Serrez fort l'écrou de compression.
Pour le tuyau en matière plastique d'une trousse
l'extrémité moulée du tuyau dans le robinet d'arrêt et
serrez l'écrou de compression à la main, puis serrez
un autre demi tour avec une clé. Si vous serrez trop
fort, vous pouvez occasionner des fuites.
NOTE : Vous devez vous conformer aux Codes
Massachusetts. Les robinets d'arrêt à étrier sont
illégaux et leur utilisation n'est pas autorisée au
Massachusetts. Consultez votre plombier local.
Ouvrez le robinet d'alimentation
principale d'eau et purgez le
tuyau jusqu'à ce que l'eau soit
claire.
Écrou de
compression
Tuyau
SmartConnect™
Bague (manchon)
49-60514-11
