Quick Start Guide
XG 550/650/750
Rev. 2

Advertisement

loading
Need help?

Need help?

Do you have a question about the XG 550 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sophos XG 550

Summary of Contents for Sophos XG 550

  • Page 1 Quick Start Guide XG 550/650/750 Rev. 2...

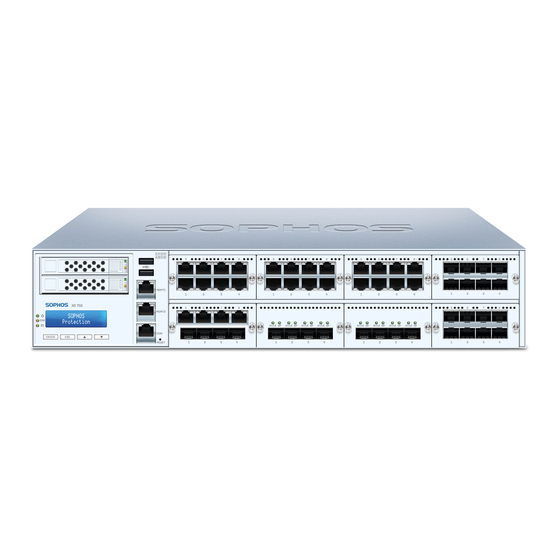

  • Page 2 2 x hot swappable for LCD (shown here with optional power supply Multi-function LCD display FleXi Port modules) * The displayed images are of XG 750 device. Images of XG 550/650 device may vary slightly. Quick Start Guide XG 550/650/750 Rev. 2...
  • Page 3 10.0.2.1/255.255.255.0 Admin Console Username Admin Console Password CLI Console Password Switch admin admin admin Internal network Default Gateway DNS proxy DHCP service admin client PC DHCP Enabled Enabled * Available at https:/ /www.sophos.com/en-us/support/documentation/sophos-xg-firewall.aspx Quick Start Guide XG 550/650/750 Rev. 2...

  • Page 4: Power Up The Device

    Connect your PC/Laptop to MGMT1 port of the device: Start the browser and enter the management IP address of the device’s LAN port that your PC is connected to: https:/ /10.0.1.1:4444 Login with the default details below: Username: admin Password: admin Quick Start Guide XG 550/650/750 Rev. 2...

  • Page 5: Setup The Device

    Secure your enterprise with Sophos integrated internet security b) Synchronize License Click “Initiate License Synchronization” to fetch license information from Sophos onto the device. After synchronization, you will see a screen with the message, “Synchronization with server was successful”. c) Start Network Configuration After successful synchronization, choose “Click Here”...

  • Page 6: Support And Documentation

    10 Mbps. Back side Power Supply Green Constantly Power No power 6. Support and Documentation For more information and technical support, please visit www.sophos.com/en-us/ support or contact your local Sophos reseller. Quick Start Guide XG 550/650/750 Rev. 2...
  • Page 7 2 x im laufenden (hier mit optionalen FleXi Port- Betrieb austauschbare Multifunktions-LCD-Anzeige Modulen abgebildet) Stromversorgung * Die Abbildungen beziehen sich auf die XG 750 Appliance. Die Abbildungen für die XG 550/650 Appliance können geringfügig abweichen. Kurzanleitung XG 550/650/750 Rev. 2...
  • Page 8 10.0.1.1/255.255.255.0 Switch MGMT2 10.0.2.1/255.255.255.0 Internes Netzwerk Benutzername Admin Console Kennwort Admin Console Kennwort CLI Console Administrations-Client-PC admin admin admin Standard-Gateway DNS-Proxy DHCP-Dienst DHCP Aktiviert Aktiviert * Verfügbar unter https:/ /www.sophos.com/en-us/support/documentation/sophos-xg-firewall.aspx Kurzanleitung XG 550/650/750 Rev. 2 Kurzanleitung XG 550/650/750 Rev. 2...
  • Page 9 Öffnen Sie den Browser und geben Sie die Verwaltungs-IP-Adresse des LAN-Ports der Appliance ein, mit dem Ihr PC verbunden ist: https:/ /10.0.1.1:4444 Melden Sie sich mit den nachfolgenden Standarddaten an: Username: admin Passwort: admin Kurzanleitung XG 550/650/750 Rev. 2 Kurzanleitung XG 550/650/750 Rev. 2...

  • Page 10: Gerät Konfigurieren

    Sophos integrated internet security nach erfolgreicher Registrierung der Appliance fortfahren sollten. b) Lizenz synchronisieren Klicken Sie auf „Lizenzsynchronisierung starten“, um Lizenzinformationen von Sophos auf die Appliance abzurufen. Nach der Synchronisierung wird ein Bildschirm mit der Meldung „Synchronisierung mit Server war erfolgreich“ angezeigt.
  • Page 11 Portgeschwindigkeit an (10 Mbps). Rückseite Stromversorgung Grün Leuchtet Stromversorgung Kein Strom 6. Support und Dokumentation Für weitere Informationen und technischen Support gehen Sie auf die Website www. sophos.com/en-us/support oder wenden Sie sich an Ihren Sophos Vertriebspartner vor Ort. Kurzanleitung XG 550/650/750 Rev. 2...
  • Page 12 2根电源线 b)设备图 ： 前面和后面 SG 550/650 Rev. 2 2个管理端口 2个热插拔固态硬 2个USB 1个8端口1GbE铜缆FleXi端口模块 （默认 1个VGA 盘(RAID-1) 2.0端口 配置， 可移除） 1个USB3.0端口 端口 电源开关 导航液晶 1个串行通讯端口(RJ45) 7个扩展槽 （此处显示了可选的 4个热插拔风扇 2个热插拔电源 显示屏 FleXi端口模块） 多功能LCD显示屏 * 显示的是XG 750设备的图片。 XG 550/650设备的图片可能略有不同。 快速入门指南 XG 550/650/750 Rev. 2...
  • Page 13 内部 输。 XG设备附带以下默认设置： 以太网端口 IP地址 区域 172.16.16.16/255.255.255.0 DHCP MGMT1 10.0.1.1/255.255.255.0 例如， XG设备 MGMT2 10.0.2.1/255.255.255.0 DSL调制解调器 MGMT1 管理控制台的用户名 管理控制台的密码 CLI控制台密码 admin admin admin 开关 默认网关 DNS代理 DHCP服务 DHCP 启用 启用 内部网络 管理客 户端PC * 可在以下网址找到： https://www.sophos.com/en-us/support/documentation/sophos-xg-firewall.aspx 快速入门指南 XG 550/650/750 Rev. 2...
  • Page 14 用电源线将设备连接到电源。 开启设备。 电源开关位于设备后面， 在电源接头旁边。 设备完 全启动后， 您将会听到声音信号： 连续五声哔哔响。 4.连接您的管理计算机 管理计算机连接属性： 使用以下设置配置您的 （PC/笔记本） 网络接口： Ì IP地址： 10.0.1.2 Ì 子网掩码： 输入255.255.255.0 Ì 默认网关： 输入设备内网网卡(MGMT1)的IP地址： 10.0.1.1 Ì DNS服务器： 启用该选项， 并输入内网网卡(MGMT1)的IP地址： 10.0.1.1 将您的PC/笔记本连接到设备的MGMT1端口： 启动浏览器， 并输入您的计算机连接的设备LAN端口的管理IP地址： https://10.0.1.1:4444 使用以下默认的详细信息登录： 用户名： admin 密码： admin 快速入门指南 XG 550/650/750 Rev. 2...
  • Page 15 单击 “继续” 完成注册。 请等待该过程处理完成， 它可能需要一会儿。 成功注册后， 将会看到 Activate Appliance 一条屏幕消息： “ 您的设备现在已注册” 。 请注意， 只应在设备成功注册后， 才继续进行下一 步， 即 “同步许可证” 。 Basic Setup b)同步许可证 单击 “启动许可证同步” ， 将许可证信息从Sophos提取到设备上。 同步后， 将会看到一条屏 幕消息： “ 服务器同步已成功” 。 Network Configuration Wizard c)启动网络配置 Secure your enterprise with Sophos integrated internet security 成功同步后，...
  • Page 16 开启 如果 ACT/LNK LED 亮起， 则此 LED 显 示 100 Mbps 的工作速度。 关闭 如果 ACT/LNK LED 亮起， 则此 LED 显 示 10 Mbps 的工作速度。 后侧 电源供给 绿色 持续 电源 关闭 无电源 6.支持和文档 有关详细信息和技术支持， 请访问www.sophos.com/en-us/support或联系您的本地 Sophos分销商。 快速入门指南 XG 550/650/750 Rev. 2...
  • Page 17 1 x USB 3.0 埠 電源開關 1 x COM (RJ45) 7 組額外的擴充槽 (此處顯示選用 4 x 可插拔風扇 2 x 可熱插拔電源供應器 操作介面 的 FleXi 埠模組) 多功能 LCD 顯示器 * 顯示的圖像屬於 XG 750 裝置 。 XG 550/650 裝置的圖像可能略有不同 。 快速入門指南 XG 550/650/750 Rev. 2...
  • Page 18 注意 ： 建議將 MGMT 介面用於連接管理電腦 ， 並將其他所有網路介面用於一般網路流量 。 XG 裝置出貨時隨附下列預設設定 ： 乙太網路連接埠 IP 位址 區域 172.16.16.16/255.255.255.0 DHCP MGMT1 10.0.1.1/255.255.255.0 MGMT2 10.0.2.1/255.255.255.0 Admin 主控台使用者名稱 Admin 主控台密碼 CLI 主控台密碼 admin admin admin 預設閘道 DNS Proxy DHCP 服務 DHCP 啟用 啟用 快速入門指南 XG 550/650/750 Rev. 2...
  • Page 19 Ì 預設閘道 ： 輸入裝置內部網路卡的 IP 位址 (MGMT1) ： 10.0.1.1 Ì DNS 伺服器 ： 啟用此選項 ， 然後輸入內部網路卡的 IP 位址 (MGMT1) ： 10.0.1.1 將您的電腦/筆記型電腦連接至裝置的 MGMT1 埠 ： 啟動瀏覽器 ， 然後輸入與您電腦連接之裝置 LAN 埠的管理 IP 位址 ： https://10.0.1.1:4444 使用以下的預設詳細資料登入 ： 使用者名稱 ： admin 密碼 ： admin 快速入門指南 XG 550/650/750 Rev. 2...
  • Page 20 將會看到一個畫面 ， 顯示 「您的裝置現在已完成註冊」 的訊息 。 請注意 ， 只有在成功註冊裝置 之後 ， 才能繼續下一個步驟 ， 亦即 「同步授權」 。 b) 同步授權 按一下 「起始授權同步」 可將授權資訊從 Sophos 擷取到裝置上 。 同步之後 ， 您將會看到一 個畫面 ， 顯示 「與伺服器同步成功」 的訊息 。 c) 開始網路設定 成功同步之後 ， 在 「歡迎」 畫面上選擇 「按一下這裡」 ， 即可開始初始網路設定 。 使用 「網路設...
  • Page 21 如ACT/LNK LED亮燈 ， 這LED顯示運作速度是在1000 Mbps 。 (右側 LED) 綠色 亮起 如ACT/LNK LED亮燈 ， 這LED顯示運作速度是在100 Mbps 。 熄滅 如ACT/LNK LED亮燈 ， 這LED顯示運作速度是在10 Mbps 。 背面 電源供應器 綠色 恆亮 電源 熄滅 無電源 6.支援和文件 如需詳細資訊和技術支援 ， 請造訪 www.sophos.com/en-us/support ， 或與當地的 Sophos 經銷商連絡 。 快速入門指南 XG 550/650/750 Rev. 2...
  • Page 22 LCD の操 COM (RJ45) x 1 拡張ベイ x 7 スワップ可能なファン x 4 ホッ トスワップ可能な 作ボタン (ここではオプションの FleXi Port モ 電源 x 2 マルチファンクション LCD ジュールを搭載) ディ スプレイ * 表示されているイメージは XG 750 デバイスです。 XG 550/650 デバイスのイメージはこれとは若干異なります。 クイックスタートガイド XG 550/650/750 Rev. 2...
  • Page 23 XG アプライアンス DHCP DSL モデム MGMT1 10.0.1.1/255.255.255.0 MGMT1 MGMT2 10.0.2.1/255.255.255.0 管理コンソールのユーザー名 管理コンソールのパスワード CLI コンソールのパスワード スイッチ admin admin admin 社内ネッ トワーク 管 デフ ォルトゲートウェイ DNS プロキシ DHCP サービス 理クライアン ト PC DHCP 有効 有効 https://www.sophos.com/ja-jp/support/documentation/sophos-xg-firewall.aspx で参照可能 クイックスタートガイド XG 550/650/750 Rev. 2...
  • Page 24 ド (MGMT1) の IP アドレスを入力: 10.0.1.1 Ì DNS サーバー: 内部ネッ トワークカード (eth0) の IP アドレス: 10.0.1.1 を入力 PC/ノートブックをデバイスの MGMT1 ポートに接続 ブラウザを起動し、 お客様の PC が接続しているデバイスの LAN ポートの管理 IP アドレス: https://10.0.1.1:4444 を入力します。 以下のデフ ォルトの値でログインします。 ユーザー名: admin パスワード: admin クイックスタートガイド XG 550/650/750 Rev. 2...
  • Page 25 同期が正常に完了した場合、 「 こちらをクリ ック (Click Here)」 をクリ ックすると 「ようこそ (Welcome)」 の画面が表示されて初期のデバイス設定を開始できるようになります。 「 ネッ トワーク設定ウィザード (Network Configuration Wizard)」 を使用して、 お客様のローカル ネッ トワークの設定に一致するように、 インターフェース IP アドレス、 デフ ォルトゲートウェ イ、 DNS 設定、 日付 / 時刻のゾーンを変更して ください。 Skip Start クイックスタートガイド XG 550/650/750 Rev. 2...
  • Page 26 速度 黄色 オン アクティビティ/接続の LED がオンの場合、 この LED は (右の LED) 1000 Mbps の速度で作動していることを示しています。 緑 オン アクティビティ/接続の LED がオンの場合、 この LED は 100 Mbps の速度で作動していることを示しています。 オフ アクティビティ/接続の LED がオンの場合、 この LED は 10 Mbps の速度で作動していることを示しています。 クイックスタートガイド XG 550/650/750 Rev. 2...
  • Page 27 背面 電源 緑 点灯 電源オン 消灯 電源供給なし 6.サポートおよびドキュメン ト 詳細情報およびテクニカルサポートについては、 www.sophos.com/ ja-jp/support またはソフ ォス営業部にお問い合わせください。 クイックスタートガイド XG 550/650/750 Rev. 2...
  • Page 28 Registered in England and Wales No. 2096520, The Pentagon, Abingdon Science Park, Abingdon, OX14 3YP, UK Sophos is the registered trademark of Sophos Ltd. All other product and company names mentioned are trademarks or registered trademarks of their respective owners.
