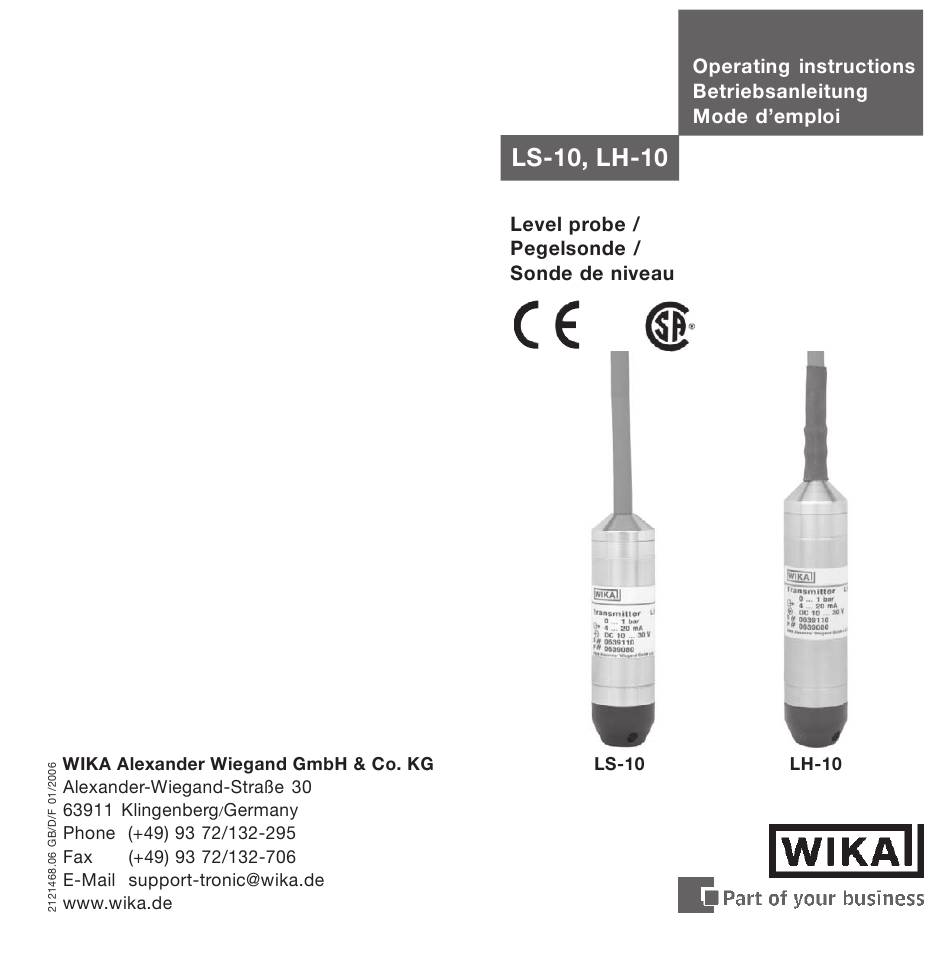

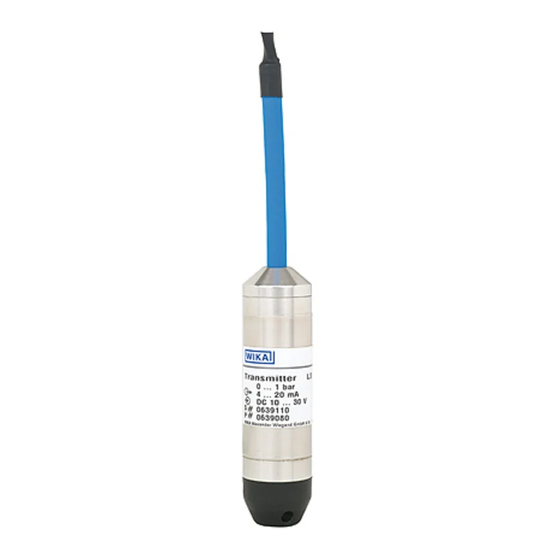

WIKA ls-10 Operating Instructions Manual

Hide thumbs Also See for ls-10:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Operating Instructions Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the ls-10 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for WIKA ls-10

Summary of Contents for WIKA ls-10

  • Page 3 Order-No. 71 93 131 The optional filter element for self-mounting avoids the ingress of pollution and water into the venting tube for the pressure compensation to the atmosphere. 24 59 686 The optional cable box with weather protection IP 67 with venting element (NEMA 4) is suitable for mounting outside of the shafts and tanks or directly in dry control boxes.

  • Page 5: Specifications

    Specifications Model LS-10, LH-10 Pressure ranges model LS-10 / 0.25 0.4 {LH-10 with FEP cable} Over pressure safety Burst pressure Pressure ranges model LH-10 0.16 0.25 0.4 with PUR cable brown brown Over pressure safety Burst pressure 20.5 42 white 1 bar = 10.2 mH...
  • Page 6 Specifications Model LS-10, LH-10 Specifications Model LS-10, LH-10 Max. load R in Ohm Mass Current signal output in DC V < (U - 10 V) / 0.02 A – (0.14 Ohm x cable length in m) Level probe Approx. 0.18 Approx.
  • Page 7 Problem Possible cause Remedy Wiring reversed No output Correct polarity No pressure or port blocked Check pressure port Level probe failure due to wrong supply voltage or power surge Replace level probe Pressure port blocked Output steady as pressure Check pressure port Level probe over-pressurized changes Replace level probe...
  • Page 9 Bestell-Nr. 71 93 131 Um Verschmutzung und Wassereintritt in das Kapillarröhrchen für den Druckausgleich zu verhindern bietet WIKA optional ein Filterelement zur Selbstmontage an. 24 59 686 Die optionale Kabeldose, Schutzart IP 67 mit Belüftungselement wird außerhalb von Schächten und Behältern oder direkt im Schaltschrank in trockener Umgebung montiert.
  • Page 10 Schirm Schirm grau schwarz gelb Technische Daten Typ LS-10, LH-10 Messbereich Typ LS-10 / 0,25 0,4 0,6 1 1,6 2,5 4 {LH-10 mit FEP-Kabel} Überlastgrenze Berstdruck 2,4 2,4 4,8 6...

  • Page 11: Technische Daten

    Technische Daten Typ LS-10, LH-10 Technische Daten Typ LS-10, LH-10 ≤ 0,125 % d. Spanne ≤ 0,25 Messbereich LH-10 mit PUR- Kabel bar 0,4 0,6 1 1,6 2,5 4 (BFSL) 0,16 0,25 Genauigkeit (BFSL) % d. Spanne ≤ 0,5 ≤ 0,25 Überlastgrenze...
  • Page 12 Störung Mögliche Ursache Maßnahme Signalspannung zu klein Versorgungsspannung zu niedrig Versorgungsspannung überprüfen Bürde zu hoch oder zu niedrig Bürde bzw. Versorgungsspannung korrigieren Mechanische Überbelastung Pegelsonde austauschen * Nullpunktsignal zu niedrig oder zu hoch Mechanische Überbelastung Pegelsonde austauschen * Signalkennlinie unlinear Mechanische Überbelastung Pegelsonde austauschen *) Versuchen Sie durch eine Justage des Reglers oder des Anzeigegeräts kleine Änderungen oder Verschiebungen des...

  • Page 14: Numéro De Commande

    Pour des utilisations dans des zones sales ou d'entrées d'eau, Pour augmenter le poids de la sonde (environ 500 g), il suffit de WIKA recommande de monter un Filtre sur l'extrémité du 15 24 399 visser un lest supplémentaire sur l'extrémité de la sonde.
  • Page 16 Données techniques Type LS-10, LH-10 Etendue de mesure Type LS-10 / 0,25 0,4 0,6 1 1,6 2,5 4 { LH-10 avec câble FEP} Limites de surcharge Pression de destruction 2,4 2,4 4,8 6 Etendue de mesure Type LH-10 0,16 0,25...

  • Page 17: Données Techniques

    Données techniques Type LS-10, LH-10 Données techniques Type LS-10, LH-10 Poids Sonde Environ 0,18 Environ 0,20 Courant sortie maxi. enVolt < (U - 10 V) / 0,02 A - (0,14 Ohm x longueur du câble en m) Câble kg/m Environ 0,08 Environ 0,08 Tension sortie maxi.
  • Page 18 Perturbation Cause possible Remède Pas de signal de sortie Pas d’alimentation Contrôler la tension de l’alimentation Rupture de conducteur Contrôler la conduction Conducteurs inversés Corriger la polarisation Pas de pression ou canal pression Contrôler le canal pression Sonde de niveau endommagé par alimentation ou impulsion de courant Remplacer la sonde de niveau Signal de sortie constant...

This manual is also suitable for:

Lh-10
