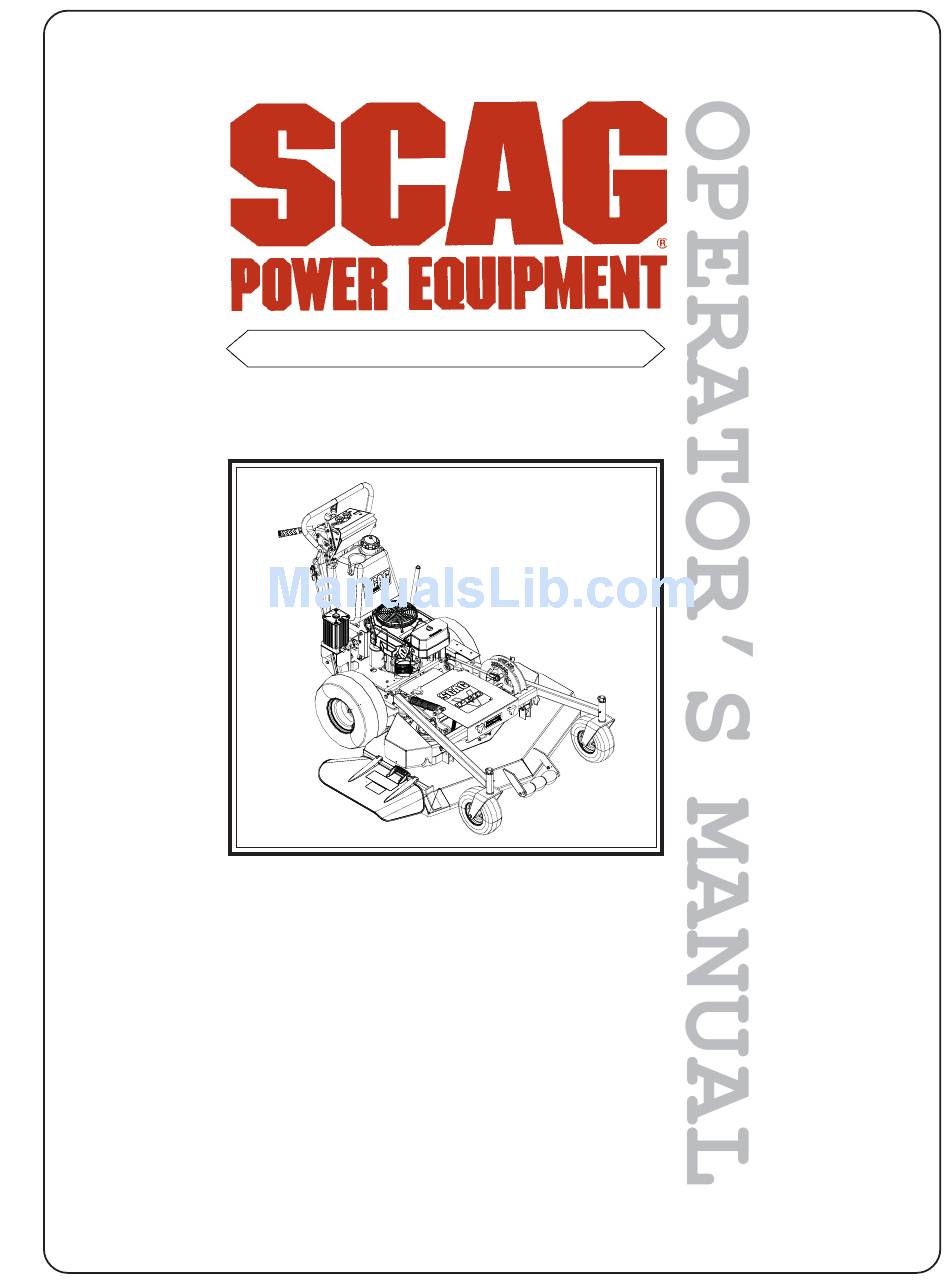

MODEL SWZV
THIS MANUAL CONTAINS THE OPERATING
INSTRUCTIONS AND SAFETY INFORMA-
TION FOR YOUR SCAG MOWER. READING
THIS MANUAL CAN PROVIDE YOU WITH
ASSISTANCE IN MAINTENANCE AND AD-
JUSTMENT PROCEDURES TO KEEP YOUR
MOWER PERFORMING TO MAXIMUM EFFI-
CIENCY. THE SPECIFIC MODELS THAT THIS
BOOK COVERS ARE CONTAINED ON THE
INSIDE COVER. BEFORE OPERATING YOUR
MACHINE, PLEASE READ ALL THE INFOR-
MATION ENCLOSED.
© 2008
SCAG POWER EQUIPMENT
DIVISION OF METALCRAFT OF MAYVILLE, INC.
PART NO. 03217
PRINTED 1/2008
PRINTED IN USA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SWZV and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Scag Power Equipment SWZV

Summary of Contents for Scag Power Equipment SWZV

  • Page 1 MODEL SWZV THIS MANUAL CONTAINS THE OPERATING INSTRUCTIONS AND SAFETY INFORMA- TION FOR YOUR SCAG MOWER. READING THIS MANUAL CAN PROVIDE YOU WITH ASSISTANCE IN MAINTENANCE AND AD- JUSTMENT PROCEDURES TO KEEP YOUR MOWER PERFORMING TO MAXIMUM EFFI- CIENCY. THE SPECIFIC MODELS THAT THIS BOOK COVERS ARE CONTAINED ON THE INSIDE COVER.
  • Page 2 FAILURE TO FOLLOW SAFE OPERATING PRACTICES MAY RESULT IN SERIOUS INJURY. * Keep all shields in place, especially the grass discharge chute. * Before performing any maintenance or service, stop the machine and remove the spark plug wire and ignition key. * If a mechanism becomes clogged, stop the engine before cleaning.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS SUBJECT Section 1 - General Information Introduction ...1 Directional Reference ...1 Servicing the Engine and Drive Train Components ...1 Symbols ... 2-3 Section 2 - Safety Information Introduction ...4 Signal Words ...4 Before Operation Considerations ...4 Operation Considerations ...5 Maintenance Considerations ...7 Safety and Instructional Decals ...8 Section 3 - Specifications ...

  • Page 4: Subject Page

    TABLE OF CONTENTS (CONT'D) SUBJECT Section 6 - Adjustments Parking Brake Adjustment ... 20 Travel Adjustments ... 20 Throttle Control and Choke Adjustments ... 22 Belt Adjustment ... 22 Belt Alignment ... 22 Cutter Deck Adjustments ... 22 Section 7 - Maintenance Maintenance Chart ...

  • Page 5: Section 1 - General Information

    USE ONLY SCAG APPROVED ATTACHMENTS AND ACCESSORIES. Attachments and accessories manufactured by companies other than Scag Power Equipment are not approved for use on this machine. Scag approved attachments and accessories: GC-F4 (p/n 9055) GC-4D (p/n 9054)

  • Page 6: Symbols

    ISO Symbols SYMBOL DESCRIPTION Choke Parking Brake On/Start Off/Stop Falling Hazard WARNING FALLING HAZARD USE ONLY SCAG APPROVED RIDING ATTACHMENTS SEE OPERATOR'S MANUAL 481109 CE Mark SYMBOL DESCRIPTION Transmission Spinning Blade 48071S Spring Tension on Idler Thown Object Hazard...

  • Page 7: Symbols

    SYMBOL DESCRIPTION Fast Continuously Variable - Linear Pinch Point 481039S Hourmeter/Elapsed Operating Hours Thown Object Hazard Keep Bystanders Away SYMBOL DESCRIPTION Slow Cutting Element - Basic symbol Cutting Element - Engage Cutting Element - Disengage Read Operator's Manual...

  • Page 8: Section 2 - Safety Information

    2.1 INTRODUCTION Your mower is only as safe as the operator. Carelessness or operator error may result in serious bodily injury or death. Hazard control and accident prevention are dependent upon the awareness, concern, prudence, and proper training of the personnel involved in the operation, transport, maintenance and storage of the equipment.

  • Page 9: Operation Considerations

    Section 2 6. If the operator(s) or mechanic(s) cannot read English or Spanish, it is the owner's responsibility to explain this material to them. 7. DO NOT wear loose fitting clothing. Loose clothing, jewelry or long hair could get tangled in moving parts.
  • Page 10 2.4 OPERATION CONSIDERATIONS (CONT'D) 5. Before attempting to start the engine,disengage power to the cutter deck, place the speed control lever in the neutral position and engage the parking brake. 6. If the mower discharge ever plugs, shut off the engine, remove the ignition key, and wait for all movement to stop before removing the obstruction.

  • Page 11: Maintenance Considerations

    Section 2 2.5 MAINTENANCE CONSIDERATIONS & STORAGE 1. Never make adjustments to the machine with the engine running unless specifically instructed to do so. If the engine is running, keep hands, feet, and clothing away from moving parts. 2. Disengage drives, lower implement, set parking brake, stop engine and remove key or disconnect spark plug wire to prevent accidental starting of the engine when servicing or adjusting the machine.

  • Page 12: Safety And Instructional Decals

    Section 2 2.6 SAFETY AND INSTRUCTIONAL DECALS 483402 483407 483397 483406 482291 483608 2008 SWZV Safety Decals...

  • Page 13: Engine Deck

    Section 3 ENGINES General Type: Brand: Models: Horsepower: Type: Displacement: Cylinders: Governor: Exhaust Group: Fuel Pump Group: Oil Pump Group: Valve Group: Starter/Electrical: ENGINE DECK Thickness: Fuel Tank: Drive Wheels/Tires: Brakes: Axles: Handle Bars: DRIVE SYSTEM Type: Hydro Pumps: Drive Wheel Motors: Hydro Fluid Cooling Group: Steering / Travel Control:: single...

  • Page 14: Cutter Decks

    High velocity discharge baffle. Improves quality-of-cut, and discharge disbursement. The unique Hurricane Mulch System employs "eye of the hurricane" mulching plates combined with bolt-in v-baffles, flow directors, Eliminator blades, and a side discharge close-off plate. SWZV-36A SWZV-48V Zero Zero Section 3 SWZV-52V...

  • Page 15: Section 4 - Operating Instructions

    Will start flashing scheduled maintenance 2 hours before preset time and continue flashing until 2 hours after. Automatically resets. DECK LIFT ENGINE THROTTLE CONTROL MOWER DECK SWITCH Figure 4-1 Controls SPEED CONTROL PARKING BRAKE CONTROL STEERING CONTROL SWZV CONTROLS...

  • Page 16: Safety Interlock System

    6. Steering Control (Figure 4-1). Used to control the mower's travel direction. See Section 4.5 for further details regarding the mower's travel controls. 7. Speed Control (Figure 4-1). Used to set the mower's maximum FORWARD speed. See Section 4.5 for further details regarding the mower's travel controls.

  • Page 17: Ground Travel And Steering

    Section 4 4.5 GROUND TRAVEL AND STEERING IMPORTANT- If you are not familiar with the operation of a machine with lever steering and/or hydrostatic transmissions, the steering and ground speed operations should be learned and practiced in an open area, away from buildings, fences, or obstructions.

  • Page 18: Engaging The Deck Drive

    SWZV STEERING CONTROLS STEERING TO THE LEFT TRAVELING FORWARD STEERING TO THE RIGHT TRAVELING IN REVERSE STEERING TO THE RIGHT TRAVELING FORWARD STEERING TO THE LEFT TRAVELING IN REVERSE Figure 4-3 Steering Controls 4.6 ENGAGING THE DECK DRIVE (CUTTER BLADES) 1.

  • Page 19: Hillside Operation

    Section 4 4.7 HILLSIDE OPERATION 1. This mower has been designed for good traction and stability under normal mowing conditions. However, caution must be used when traveling on slopes, especially when the grass is wet. Wet grass reduces traction and steering control. 2.

  • Page 20: Moving Mower With Engine Stopped

    4.11 MOVING MOWER WITH ENGINE STOPPED To “free-wheel” or move the mower around without the engine running, place the dump valve levers in the FREE- WHEEL position. Disengage the parking brake and move the mower by hand. The dump valve levers must be returned to the DRIVE position and torqued to 7-10 ft/lbs to drive the mower.

  • Page 21: Section 5 - Troubleshooting Cutting Conditions

    Section 5 TROUBLESHOOTING CUTTING CONDITIONS CONDITION Stringers - Occasional Blades of Uncut Grass Width of Deck SGB020 Streaking - Strips of Uncut Grass in Cutting Path Width of Deck SGB018 Streaking - Strips of Uncut Grass Between Cutting Paths Width Width Deck Deck...
  • Page 22 TROUBLESHOOTING (CONT'D) CONDITION Uneven Cut on Flat Lift worn from blade Ground - Wavy High-Low Blade upside down Appearance, Scalloped Cut, or Rough Contour Deck plugged, grass accumulation Too much blade angle (deck pitch) Deck mounted improperly Bent spindle area Dull blade Width of Deck SGB020...
  • Page 23 Section 5 TROUBLESHOOTING (CONT'D) CONDITION Scalping - Blades Low tire pressures Hitting Dirt or Cutting Very Close to Ground speed too fast the Ground Cutting too low Rough terrain Ground speed too fast Wet grass Width of Deck SGB022 Step Cut - Ridge Blades not mounted evenly in Center of...

  • Page 24: Section 6 - Adjustments

    ADJUSTMENTS 6.1 PARKING BRAKE ADJUSTMENT WARNING: Do not operate the mower if the parking brake is not operable. Possible severe injury could result. The parking brake linkage should be adjusted whenever the parking brake lever is placed in the “ENGAGE” position and the parking brake will allow the mower to move.
  • Page 25 If after making the adjustment as outlined in step 2A, the machine creeps forward or backward, the neutral adjustment must be made as described on page 22. RH DRIVE WHEEL LH DRIVE WHEEL ADJUSTMENT ADJUSTMENT Figure 6-2 LH Drive Wheel Adjustment -NOTE- -NOTE- SWZV TRACKING ADJUSTMENT...

  • Page 26: Throttle Control And Choke Adjustments

    6.3 THROTTLE CONTROL AND CHOKE ADJUSTMENTS These adjustments must be performed by your Scag dealer to ensure proper and efficient running of the engine. Should either need adjustment, contact your authorized Scag service center. 6.4 BELT ADJUSTMENT WARNING: Before removing any guards, shut the engine off and remove the ignition key.
  • Page 27 Section 6 2. Turn the adjustment bolts on the front and rear cutter deck adjustment levers clockwise to raise or counter- clockwise to lower the RH side until the distance from the top of the cutter deck to the floor is the same as the measurement on the LH side of the machine.
  • Page 28 DECK HEIGHT CONTROL ROD LOOSEN HERE Figure 6-5 Cutter Deck Height Adjustment 2. Rotate the cutter blade on the left side of the cutter deck. Position the cutter blade so it is facing "front to back" on the machine. WARNING: Always wear proper hand and eye protection when working with cutter blades.
  • Page 29 Section 6 3-Position Custom-Cut Baffle Adjustment A. 3" Position - (See Figure 6-9, Page 26). For very tall, wiry, tough to cut grass. B. 3-1/2" Position - (See Figure 6-9, Pagee 26). For general purpose cutting. Placing the Custom-Cut Baffle in the 3-1/2" position gives a good mix of cutting performance in all types of grass.
  • Page 30 Custom-Cut Baffle Adjustment Mounting Slot Mounting Hardware Location Slot “A” Hole 1 Height (inches) 3” Figure 6-9. 3-Position Custom-Cut Baffle Adjustment Custom-Cut Baffle Adjustment Mounting Slot Selected Mounting Hardware Location Slot “A” Hole 1 Height (inches) 3-3/4” Slot “B” Height (inches) Figure 6-10.

  • Page 31: Maintenance Chart

    Section 7 7.1 MAINTENANCE CHART - RECOMMENDED SERVICE INTERVALS HOURS Break-In 40 100 200 500 (First 10) (First 20) * Perform these maintenance procedures more frequently under extreme dusty or dirty conditions MAINTENANCE Procedure Check all hardware for tightness Check hydraulic oil level Check all belts for proper alignment Change engine oil and filter Check hydraulic hoses for leaks...

  • Page 32: Lubrication Fitting Points

    MAINTENANCE CHART - RECOMMENDED SERVICE INTERVALS (CONT'D) HOURS Break-In 40 100 200 500 (First 10) 7.2 LUBRICATION - GREASE FITTING LUBRICATION CHART (SEE FIGURE 7-1, PAGE 27) LOCATION Caster Wheel Pivot Caster Wheel Bearings Brake Actuator Cutter Deck Spindle Cutter Deck Pusharms Compatible Greases: Mobilix #2 found at Mobil Service Stations Timken Lithium Multi-Use #2 found at industrial shops...
  • Page 33 Section 7 GREASE FITTING LUBRICATION Lubricant Interval Lithium MP White Grease 2125 (40 Hours/Weekly) Chassis Grease (100 Hours/Bi-weekly) Chassis Grease (200 Hours/Monthly) Figure 7.1 Lubrication Fitting Points...

  • Page 34: Hydraulic System

    7.3 HYDRAULIC SYSTEM A. Checking Hydraulic Oil Level The hydraulic oil level should be checked after the first 10 hours of operation. Thereafter, check the oil after every 200 hours of machine operation or monthly, whichever occurs first. -IMPORTANT- If the oil level is consistently low, check for leaks and correct immediately.

  • Page 35: Engine Oil

    Section 7 HYDRAULIC OIL FILTER Figure 7-3 Hydraulic Oil Filter C. Changing Hydraulic Oil Filter Element The hydraulic oil filter should be changed after every 500 hours of operation or annually, whichever occurs first. 1. Remove the oil filter element (Figure 7-3) and properly discard it.

  • Page 36: Engine Fuel System

    7.5 ENGINE FUEL SYSTEM A. Filling the Fuel Tank Fill the fuel tank at the begining of each operating day to within 1 inch below the filler neck. Do not overfill. Use clean, fresh unleaded gasoline with a minimum octane rating of 87 and a maximum of 10% Ethanol.

  • Page 37: Drive Belts

    Section 7 -NOTE- In extremely dusty conditions it may be neces- sary to check the element once or twice daily to prevent engine damage. 1. Loosen the wing nuts securing the air cleaner cover. Remove the air cleaner cover and set aside. 2.

  • Page 38: Tires

    C. Blade Replacement WARNING: Always wear proper hand and eye protection when working with cutter blades. 1. Remove the ignition key before replacing the blades. 2. Raise the mower deck to the highest position. Place the lanyard pin in the highest cutting height position to prevent the cutter deck from falling.

  • Page 39: Notes

    Section 8 NOTES...

  • Page 40: Cutter Deck

    36A CUTTER DECK FRAME Section 8 FRAME SWZV 36A Cutter Deck...

  • Page 41: A Cutter Deck

    Grease Fitting, 90 Degree 48038 Guide Roller 451118 Shaft Weldment 04001-09 Bolt, Hex Head 5/16-18 x 1” 424783 Belt Cover, SWZV 36A 451724 Push Arm Shaft 04019-03 Nut, Serrated Flange 5/16-18 04110-03 U-Nut, 3/8-16 04003-42 Bolt, Carriage 7/16-14 x 2-1/4”...

  • Page 42: V, 52V Cutter Deck

    48V & 52V CUTTER DECKS FRAME Section 8 FRAME SWZU07 48V,52V...

  • Page 43: V, 52V Cutter Deck

    Section 8 Ref. Part No. No. Description 483647 Cutter deck Belt, SWZV 48V 483001 Cutter Deck Belt, SWZV 52V 482744 Pulley, 5.75 O.D. 483210 Pulley, 5” Idler 424367 Dust Shield 483215 Pulley, 5” Idler 48926 Tapered Hub, 1.125 Bore 04020-09...

  • Page 44: Cutter Deck Frame

    36” CUTTER DECK FRAME Section 8 To Lift Control 19 21...
  • Page 45 Section 8 Ref. Part Description 462120 Belt Cover, 36A 481625-01 Knob w/Stud 483553 Linkage Assembly, Deck Lift (Incl. #4, 5, 6, 7) 483649 Link, Lift Rod (Rod Only) 483330 Rod End, 1/2-20 LH 04020-28 Nut, 1/2-20 UNF LH Jam 04020-27 Nut, 1/2-20 RH 483329 Rod End, 1/2-20 RH...

  • Page 46: 52V Cutter Deck Frame

    48” & 52” CUTTER DECK FRAME 9 7 45 6 14 42 Section 8 To Lift Control 19 21...
  • Page 47 Section 8 48” & 52” CUTTER DECK FRAME Ref. Part Description 462121 Belt Cover, 48V/52V 481625-01 Knob w/Stud 483553 Linkage Assembly, Deck Lift (Incl. #4, 5, 6, 7) 483649 Link, Lift Rod (Rod Only) 483330 Rod End, 1/2-20 LH 04020-28 Nut, 1/2-20 UNF LH Jam 04020-27 Nut, 1/2-20 RH...

  • Page 48: Cutter Deck Lift Lever

    Section 8 CUTTER DECK LIFT LEVER...
  • Page 49 Section 8 CUTTER DECK LIFT LEVER Ref. Part Description 483453-14 Bearing, .625 ID Plastic 43747 Actuator Rod, Deck Latch 451940 Handle Weldment, Deck Latch 483600 Spring, Deck Latch 424651 Deck Latch Arc 43212 Sleeve 04021-09 Nut, Elastic Stop 3/8-16 04021-07 Nut, Elastic Stop 1/2-13 04014-05 Capscrew, 1/2-13 x 1-1/2”...

  • Page 50: Handle Assembly

    HANDLE ASSEMBLY 11 3 78 30 15 74 37 38 Section 8...
  • Page 51 Section 8 Ref. Part No. No. Description 481885-04 Knob, 3/8-16 Locking 43759 Spacer, Tracking 04001-08 Bolt, Hex Head 5/16-18 x 3/4” 04019-04 Nut, Serrated Flange 3/8-16 451938 V-Bar Weldment 483453-15 Bearing, Plastic 1” I.D. 483551 Sonso Grip (Incl. Module, Items 87, 88, 89, 90) 04011-16 Screw, #10-32 x 1/2”...

  • Page 52: Hydraulic And Lower Brake Assembly

    HYDRAULIC AND LOWER BRAKE ASSEMBLY * - Used only on machines equipped with a 52” Cutter Deck *24 *25 Section 8 ELECTRIC START ONLY 32 34...
  • Page 53 Hose, 3/8 Push Lock - Gray (Order by Inch) 48811 Hose, 3/8 Push Lock -Black (Order by Inch) 48136-13 Clamp, Hose .69” Max. Dia. 483591 Pump, RH (PG-1HQQ-DC1X-XXXX) SWZV 483590 Pump, LH (PG-1KQQ-DF1X-XXXX) SWZV 483263 Engine, 16hp Kawasaki FH480V 482927...

  • Page 54: Electrical System And Upper Brake Assembly Manual Start

    ELECTRICAL SYSTEM AND UPPER BRAKE ASSEMBLY ENGINE CLUTCH MANUAL START Section 8 SWZV Electrical & Upper Brakes Manual Start...
  • Page 55 04019-04 Nut, Serrated Flange 3/8-16 04001-31 Bolt, Hex Head 3/8-16 x 2-1/2” 04021-09 Nut, Elastic Stop 3/8-16 424604 Stiffener, SWZV 04043-04 Flatwasher, 3/8-.391 x .938 x .105 HD 04001-32 Bolt, Hex Head 3/8-16 x 1-1/4” 481717 Engine Adapter Harness, Kawasaki...

  • Page 56: Electrical System And Upper Brake Assembly Electric Start

    ELECTRICAL SYSTEM AND UPPER BRAKE ASSEMBLY ENGINE CLUTCH ELECTRIC START Section 8 SWZV Electrical & Upper Brakes Electric Start Start...
  • Page 57 04019-04 Nut, Serrated Flange 3/8-16 04001-31 Bolt, Hex Head 3/8-16 x 2-1/2’ 04021-09 Nut, Elastic Stop 3/8-16 424604 Stiffener, SWZV 04043-04 Flatwasher, 3/8-.391 x .938 x .105 HD 04001-32 Bolt, Hex Head 3/8-16 x 1-1/4’ 483718 Engine Adapter Harness, KAE...

  • Page 58: Hydraulic Pump Assembly

    HYDRAULIC PUMP ASSEMBLY PORT "A" SIDE PORT "B" SIDE Section 8...
  • Page 59 Section 8 Ref. Part Number Description HG 70516 Housing Kit HG 70573 End Cap Kit HG 50641 Straight Headless Pin HG 50969 Hex Flange Bolt, M8-1.25 x 60mm HG 51232 Housing O-Ring HG 2513027 Charge Pump Kit HG 50273 Gerotor Assembly HG 9004101-1340 O-Ring HG 50095...

  • Page 60: Replacement Decals

    REPLACEMENT DECALS AND INFORMATION PLATES Hea vy- Duty Comm e rcial MANUFACTURED UNDER ONE OR MORE OF THE FOLLOWING PATENTS: 4,487,006 4,885,903 4,991,382 4,998,948 5,133,176 5,826,416 6,192,666 6,766,633 7,065,946 Section 8 481971 4,920,733 4,967,543 5,042,239 5,117,617 5,832,708 5,865,018 6,892,519 6,996,962 PATENTS PENDING...
  • Page 61 Section 8 REPLACEMENT DECALS AND INFORMATION PLATES Ref. Part Description 483402 Decal, Warning - Belt Cover 483405 Decal, Warning 483404 Decal, Sulky Attach 483059 Decal, 36A 483199 Decal, 48V 483200 Decal, 52V 483407 Decal, Spinning Blades 48404 Decal, Metalcraft - Made in USA 483639 Decal, Height-of-Cut 483406...

  • Page 62: Electrical Schematic - Manual Start

    Section 8 ELECTRICAL SCHEMATIC - MANUAL START NEUTRAL BRAKE INTERLOCK INTERLOCK SWITCH SWITCH HOURMETER SWITCH RED W/BLK STRIPE RED W/BLK STRIPE BLACK SWITCH VOLTAGE REGULATOR BROWN PINK YELLOW BLACK YELLOW TO ENGINE DECK WHITE WIRE HARNESS BLUE BLACK GROUND ENGINE TO HANDLE YELLOW WHITE...

  • Page 63: Electrical Schematic - Electric Start

    Section 8 ELECTRICAL SCHEMATIC - ELECTRIC START BRAKE BLACK BLACK INTERLOCK SWITCH WHITE WHITE NEUTRAL GREEN INTERLOCK GREEN SWITCH RED W/BLK STRIPE BLUE GREEN WHITE SWITCH WHITE GREEN RED W/YEL STRIPE HOURMETER BLACK SWITCH RED W/BLK STRIPE YELLOW BLACK BLACK YELLOW YELLOW RED W/YEL STRIPE...

  • Page 64: Limited Warranty - Commercial Equipment

    LIMITED WARRANTY - COMMERCIAL EQUIPMENT Any part of the Scag commercial mower manufactured by Scag Power Equipment and found, in the reasonable judg- ment of Scag, to be defective in materials or workmanship, will be repaired or replaced by an Authorized Scag Service Dealer without charge for parts and labor during the periods specified below.
  • Page 65 (Piezas y mano de obra) (La garantía de dos años no incluye las conexiones, mangueras, las correas de transmisión). La reparación o el reemplazo de la bomba hidráulica o el motor hidráulico estarán sujetos a discreción de Scag Power Equipment.
  • Page 66 protección máxima para automotriz cortacésped Encere Scag. autorizado disponible 48521) (N/P Scag dañadas metal superficies eléctricos. componentes presión. limpiadores limpiadores fría agua corte. cortacésped lave uso, aire motor; lave mientras equipo parte PRECAUCIÓN: PLATAFORMA cuchilla Reemplazo 390S0160 HEXAGONAL PERNO CORTE CUCHILLA CORTE CUCHILLA...

  • Page 67: Transmisión De Correas

    mismo. balancear prefiere especiales cuchilla balancear para distribuidor Consulte prematuro. vibración producirse puede están cuchillas cuchilla. cuchillas Afilado SGB033 cuchilla ancho exceder debe cuchilla ángulo Mantenga filo. mantener para superior parte afile Sólo 7-6. Figura bisel mismo corte ancho más cuchillas -NOTA- cuchilla.
  • Page 68 abrazaderas. combustible Asegure correcta. dirección Asegúrese combustible. filtro combustible. filtro Retire manguera combustible filtro abrazaderas Quite corte. primero. ocurra operación horas cada línea combustible filtro línea filtro elementos combustible Filtro MOTOR COMBUSTIBLE apriete gasolina tapa nuevamente cámbiesela ropa, combustible boquilla bloquee dispositivo combustible.

  • Page 69: Del Aceite

    rellenar. combustible tapa quitar antes enfríe permita quemaduras, PRECAUCIÓN: instrucciones. para manual Consulte primero. ocurra operación horas cada aceite Después, motor. aceite operación, horas primeras motor aceite aceite filtro varilla drenaje, tapón MOTOR ACEITE DRENAJE MOTOR ACEITE FILTRO VARILLA MOTOR ACEITE RELLENADOR cortacésped...

  • Page 70: Hidráulico Sistema

    depósito. aceite agregue necesario, aceite nivel Verifique minutos. atrás hacia adelante hacia conduzca Arranque depósito. relleno motor para aceite rellenador debajo está pestaña hasta página. próxima sección como aceite filtro hidráulico, aceite depósito -NOTA- ajustado. esté depósito drenaje tapón deséchelo recipiente Permita 7-2).
  • Page 71 conexión puntos Lubricación Figura horas/mensualmente) semanas) 2125 GRASA CONEXIÓN (200 chasis Grasa Horas/cada (100 chasis Grasa horas/semanalmente) litio blanca Grasa lubricación Intervalo LUBRICACIÓN TABLA Sección...
  • Page 72 industriales industriales almacenes chasis 2125 litio blanca chasis chasis chasis UBICACIONES LUBRICANTE Nº GRASA hidráulico párrafo 20W50 motor para aceite reemplace párrafo párrafo párrafo párrafo párrafo Observaciones (CONT.) RECOMENDADOS Sección almacenes encontrada servicio estaciones encontrada encontrada Multi-Use Lithium servicio estaciones encontrada Grasa semanas...

  • Page 73: Mantenimiento

    extremas condiciones bajo párrafo párrafo párrafo párrafo párrafo 7.10 párrafo párrafo párrafo 7.13 párrafo párrafo párrafo hidráulicas mangueras verificar cuidado mucho Tenga párrafo párrafo correas párrafo ajustada Observaciones RECOMENDADOS mantenimiento procedimientos aire filtro elemento *Limpie motor aceite Cambie conexiones grasa Aplique correas alineación...
  • Page 74 posiciones 4-1/2” Orificio 5-1/4” Orificio posiciones 4” Orificio montaje Sección personalizado corte deflector 4” 3-1/2” Orificio Orificio 4-3/4” 4-1/4” Orificio Orificio Orificio montaje accesorios Ubicación personalizado corte deflector personalizado corte deflector 3-1/2” 3” Orificio Orificio1 accesorios Ubicación montaje personalizado corte deflector Ajuste Ajuste...
  • Page 75 pies-lb torque Apriete montaje. accesorios 29). Página 6-10, Figuras (Vea personalizado corte corte. plataforma tamaño variar puede accesorios referencia. para usados accesorios -NOTA- corte. plataforma deflector aseguran accesorios posición corte plataforma personalizado: corte deflector plataforma “soplos” (recogida otoño corte mejorará ajuste deflector colocación...
  • Page 76 tope. tuercas Apriete iguales. hasta corte plataforma para reloj agujas sentido levantar para reloj agujas lados, ambos ajuste pernos plataforma ajuste ubicación para Figura Figura lados ambos corte plataforma plataforma nivel fijación aseguran tope elásticas tuercas sigue: como Ajuste corte. ajuste palanca ajuste...
  • Page 77 3". corte altura posición permita transporte plataforma Libere corte. altura 3" posición amarre corte plataforma corte altura infladas. correctamente estén llantas encendido. llave quite nivel esté cortacésped apropiada altura verificar señalada altura corte misma realiza corte plataforma corte plataforma corte plataforma inclinación CORTE...
  • Page 78 corte plataforma nivel CORTE PLATAFORMA AJUSTE PERNO CORTE AJUSTE 6-3) Figura plataforma posterior frontal plataforma ajuste palancas tope elásticas tuercas plataforma ajuste palancas corte plataforma frontal derecho sigue: corte plataforma nivel diferentes, iguales. deben medidas derecho lado piso hasta superior parte desde distancia...
  • Page 79 Ajuste ALINEACIÓN AJUSTE SWZV página manera hacerse ajuste atrás, hacia adelante avanza máquina como ajuste realizar -NOTA- 6-1) Figura (Vea lado rueda velocidad disminuyendo derecho, lado bomba menos control varilla causará agujas contrario sentido rueda alineación ajuste perilla neutral.
  • Page 80 trabajar. antes detengan móviles Espere ajuste. cualquier encendido llave quite PRECAUCIÓN: alineación necesario. nuevo permanezcan motrices ruedas estacionamiento. freno motor arranque nivel plana (Vea izquierda. rueda Figura (Vea adicional. vuelta contrario sentido alineación perilla Gire moverse. hasta reloj agujas alineación ajuste perilla hacia...
  • Page 81 autorizado SCAG distribuidor Consulte autorizado SCAG distribuidor Consulte autorizado SCAG distribuidor Consulte autorizado SCAG distribuidor Consulte autorizado SCAG distribuidor Consulte cuchilla Reemplace nivel inclinación seque césped terreno condiciones ajustarse para velocidad Disminuya corte dirección cambiar corte plataforma altura aumentar terreno, velocidad reducir tener...
  • Page 82 corrija nivel Verifique autorizado SCAG distribuidor Consulte llantas presión ajuste Revise llantas presión ajuste Revise corte dirección cambiar corte plataforma altura aumentar terreno, velocidad reducir tener puede cuchilla autorizado SCAG distribuidor Consulte autorizado SCAG distribuidor Consulte nivel inclinación plataforma abajo parte Limpie terreno...
  • Page 83 pase cada traslape Aumente cuchillas Reemplace seque césped Corte terreno condiciones ajustarse para velocidad Disminuya plataforma abajo parte Limpie correa tensión Ajuste máxima motor Opere cuchillas Afile cuchillas Afile correa tensión Ajuste plataforma abajo parte Limpie cuchillas Afile seque césped Corte terreno condiciones...
  • Page 84 corte altura Ajuste ELEVACIÓN PALANCA CORTE PLATAFORMA Section ajustar ubicada bloqueo plataforma hacia altura plataforma corte. luego palancas potencia cuchillas Para 1/4". desde Figura CORTE estropear franja mejorar diseñado cuchillas mejor cuando AMARRE deseada. altura plataforma para ayuda como altura indicador plataforma altura...
  • Page 85 pase segundo haga luego alto más ajuste cortacésped corte alto, césped mojado césped tolva cortacésped frecuentemente. mejor obtener para existente (corte corto demasiado césped demasiado seco esté cuando INSTALADOS. CÉSPED RECOGEDOR TOLVA PAJA MEZCLADOR ADVERTENCIA lanzados. objetos daños posibilidad reducir lejos descarga dirija...
  • Page 86 quite posición encendido estacionamiento. velocidad hasta motor velocidad corte. cuchillas dirección control palancas máquina estacione plana superficie cortacésped CORTACÉSPED ESTACIONAMIENTO infladas. correctamente llantas detrás camino través desplazarse pendiente. cuchillas desconecte tracción, velocidad. baja desplácese giros evite repentinamente, arranque control, perder volcarse dirección.
  • Page 87 Ponga CONEXIÓN Figure MANIOBRA MANIOBRA VELOCIDAD neutral. permita rápido derecha. MANIOBRA desplaza MANIOBRA izquierda. dirección, desplaza dirección. hacer línea CONTROL SWZV Controles Figure AVANZAR HACIA ADELANTE HACIA CONTROL estacionamiento. freno accione estacionarse, debe posición vuelva dirección reversa, desplazamiento derecha. hacia cortacésped...
  • Page 88 reversa. viajar velocidad baja dirección control tire reversa, reversa desplazamiento. baja mantenga dirección, operar aprende Mientras suave operación dirección control -NOTA- 4-3. hacia cortacésped girará control mueva más Cuanto dirección control mueva adelante, mientras derecha hacia cortacésped 4-3. hacia cortacésped girará...

  • Page 89: Motor Del

    corte. cuchillas neutral posición velocidad 7.5.) sección (Vea abierta. esté tanque derecho superior combustible, corte válvula MOTOR 7.10.) sección presión Corrija llantas. 4.2.) bloqueo. sistema operación según Apriete floja. tornillería haya 7.3.) sección sistema depósito aceite 7.4.) operación. horas primeras aceite filtro motor...

  • Page 90: Operación

    CONTROLS SWZV DIRECCIÓN CONTROL VARILLA ESTACIONAMIENTO FRENO CONTROL VELOCIDAD CONTROL corte posición VACÍO. posición atrás hacia posición motor. velocidad hacia palanca Tirando motor. aumenta abajo hacia palanca motor. velocidad controlar 4-1). (Figura motor aceleración frío. motor arrancar (Figura motor estrangulación plataforma.
  • Page 91 Cero SWZV-52V lateral. descarga cierre cuchillas flujo, directores empernados, combinado hurricane) (eye tormenta” emplea Hurricane paja mezclador descarga. calidad Mejora velocidad. descargar recoger tipo cuerda cúbicos pies capacidad GC-4D cúbicos. pies capacidad servicio para bolas hilera doble remachada, soldada fabricación desmontaje fácil...

  • Page 92: Especificaciones

    para transmisión bloqueo embrague/cuchilla diseño manual actuación operador motor funcionamiento rueda cada ajuste patentado), diseño velocidad Rango maniobrar. para arriba hacia adelante, hacia desplazarse mango Empuje mango. único ruedas ambas control integra micrones filtro 1-1/2 capacidad aluminio cúbicas pulgadas fundido, hierro motor para...

  • Page 93: Yinstructivas Calcomanías

    Decals Safety SWZV 2008 483608 482291 483406 483397 483407 483402 SEGURIDAD INSTRUCTIVAS CALCOMANÍAS Sección...
  • Page 94 Sección llamas cerca combustible almacenamiento durante abierto. fuego cerca máquina almacenarlo. antes enfríe gangrena. producirse horas pocas unas dentro retirado debe piel, fluido Scag. autorizado contacte hidráulico, sistema necesita presión. expulsan boquillas lejos manos presión. alta encuentra ADVERTENCIA: almacenada. energía tengan presión cuidadosamente...
  • Page 95 dañadas. calcomanías todas Reemplace condiciones buenas partes cuchillas. suelde cuchillas. reemplace Sólo cuchillas. cuidado tenga guantes Forre cuchillas. revisar máquina. dé entrenamiento personal estacionamiento. accione plano terreno máquina suciedad. aceite grasa, exceso libres motor silenciador mantenga incendio, peligro motor. ajustes obtener para motor...
  • Page 96 usándolos. esté cuando cuando accesorios potencia llave. quitar estacionamiento, freno poner bajar cortacésped, desconectar como máquina deje cuando posible precaución cuchillas plataforma levante artificial. buena día grava. caminos caminos carreteras, antes corte plataforma potencia cuidado Tenga repentinamente. lentamente. corte máquina hacia constantemente vista...
  • Page 97 públicos. caminos manejado S279 ANSI/ASAE J137 requisitos últimos cumplir aprobados. recipientes sólo recipiente tanque abiertas llamas etc.), cerillos, (cigarrillos, inflamables objetos cerrado. techo bajo combustible combustible. agregar antes minutos enfríe motor Permita caliente. operación motor combustible motor. antes derrame cualquier Limpie para embudo...
  • Page 98 área. ingresa apague atento Esté operador. responsable adulto atento área fuera niños Mantenga estén personas otras niños apropiadas. máquina esta operen adultos cortacésped. este operen niños PREVIAS CONSIDERACIONES correcta operación prácticas todos comprenda parte gran dependen demás personales. lesiones ocasionar pueden máquina cerca...
  • Page 99 operador manual Desconectar – cortante Elemento Conectar – cortante Elemento básico Símbolo cortante Elemento Lento DESCRIPCIÓN alejados lanzados objetos transcurridas Horómetro/Horas contacto Lineal – variable Continuamente SÍMBOLO DESCRIPCIÓN curiosos Mantenga Peligro operación 481039S Punto Rápido SÍMBOLO...
  • Page 100 MANUAL OPERATOR'S 481109 ATTACHMENTS RIDING APPROVED SCAG ONLY HAZARD FALLING WARNING lanzados objetos Peligro caída Riesgo Apagado/Parada Aceite polea resorte Tensión Encendido/Arranque 48071S giratoria Cuchilla estacionamiento Freno Transmisión Ahogador DESCRIPCIÓN SÍMBOLO DESCRIPCIÓN SÍMBOLO Marca Símbolos...
  • Page 101 anularla. puede durante componentes estos trabajo Cualquier componente. autorizado servicio local Scag distribuidor contactar garantía período durante componentes Para general. servicio instrucciones proporcionan cubiertos están cambios, cajas motor, reparación servicio TREN MOTOR hacia desplazamiento dirección operación posición sentado izquierda derecha desde referidos “posterior”...
  • Page 102 ilustrada partes Lista Seguidamente 56-57 54-55 52-53 eléctrico 50-51 manual 48-49 46-47 44-45 42-43 40-41 38-39 36-37 PÁGINA (CONTINUACIÓN) eléctrico Arranque manual Arranque (BDP-10A) Arranque superior freno Arranque superior freno inferior corte plataforma 48V, corte corte tapicería transmisión motor combustible conexión mantenimiento corte...
  • Page 103 19-21 10-11 ...9 ...7 ...6 ...4 ...4 ...4 ...1 transmisión ...1 ...1 PÁGINA corte condiciones césped cortar detenido motor cortacésped atascado cortacésped plataforma dirección terreno inicial seguridad instrumentos operación seguridad mantenimiento operación operación seguridad tren componentes CONTENIDO fallas Identificación Sección corte altura Ajuste...
  • Page 104 serie. número número E2799999 E2700001 D4299999 D4200001 D4199999 D4100001 D4099999 D4000001 operación equipo. almacenamiento relacionado personal conocimiento, dependen COMO SEGURO tracción APROBADAS (sólo manual otro móviles. partes limpiar. encendido. detenga especialmente GRAVES. LESIONES SEGURAS ADVERTENCIA: etiqueta aparece siempre producto serie número serie número...
  • Page 105 CUBIERTA ESTÁN MANUAL ESTE ESPECÍFICOS MODELOS MÁXIMA TRABAJANDO MANTENER PROCEDIMIENTOS AYUDAR PUEDE ESTE LECTURA SCAG. PARA SEGURIDAD OPERACIÓN CONTIENE MANUAL SWZV MODELO METALCRAFT EQUIPMENT POWER INFORMACIÓN OPERAR ANTES INDICADOS CUBIERTOS EFICIENCIA. CORTACÉSPED AJUSTE MANTENIMIENTO MANUAL CORTACÉSPED INFORMACIÓN INSTRUCCIONES ESTE DIVISION...
