Page 2

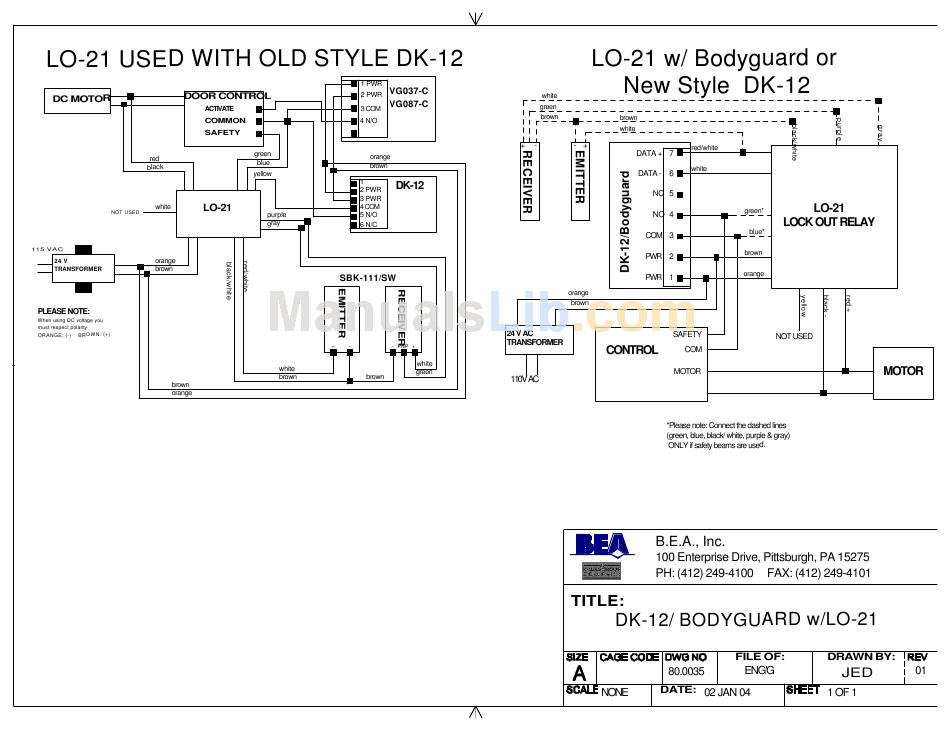

24 V TRANSFORMER LO21 DEFAULT DIP SWITCHES GREEN 30" MIN BODYGUARD BODYGUARD NOTES: 1) OPEN DOOR PATTERNS CANNOT OVERLAP 2) RECOMMEND PATTERNS 3,4 OR 9. IF AFTER TROUBLESHOOTING A PROBLEM, A SATISFACTORY SOLUTION CANNOT BE ACHIEVED, PLEASE CALL B.E.A., INC. FOR FURTHER ASSISTANCE DURING EASTERN STANDARD TIME AT 1-800-523-2462 FROM 8AM - 5PM.
Page 3
24 V TRANSFORMER LO21 DEFAULT DIP SWITCHES GREEN 30" MIN BODYGUARD BODYGUARD NOTES: 1) OPEN DOOR PATTERNS CANNOT OVERLAP 2) STANDARD 80 TO 84 INCH OPENINGS SPACE BODYGUARDS 15 INCHES FROM CENTER DOOR OPENING TO BODYGUARD CENTER. RH TRAFFIC SET OPEN DOOR PATTERN TO #3 FOR SMALLER DOOR OPENINGS SPACE BODYGUARDS SAME AS ABOVE USING PATTERN #9.
