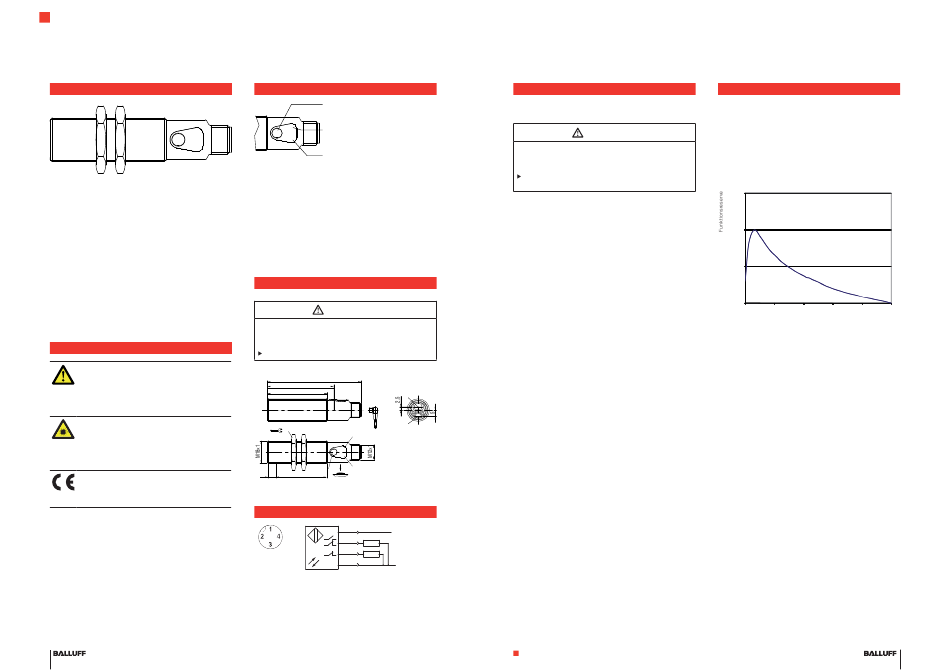

Energetischer Rotlicht Lichttaster BOS 18M-PUV-RD30-S4
mit Teach-In
Optoelektronische Sensoren
Produktinformationen
Bild 1: BOS 18M-PUV-RD30-S4
Diese optoelektronischen Sensoren zeichnen sich durch
folgende Eigenschaften aus:
Höchste Fremdlichtsicherheit durch optische Band-
passfilter
Hohe Betriebssicherheit durch Anzeige der Funktions-
reserve
Sehr hohe Reichweiten durch starke Lichtquellen
Einfache Ausrichtung durch gut sichtbaren Lichtfleck
Robuste Gehäuse
BOS 18M-PUV-RD30-S4
Bestellcode:
BOS01J8
Schaltausgang PNP
Schließer/Öffner (umschaltbar)
Stabilitätsausgang
Tastweite 500 mm
Sicherheitshinweise
Diese optoelektronischen Sensoren dürfen nicht
in Anwendungen eingesetzt werden, in denen
die Sicherheit von Personen von der Geräte-
funktion abhängt (kein Sicherheitsbauteil gemäß
EU-Maschinenrichtlinie). Vor Inbetriebnahme ist
die Betriebsanleitung sorgfältig zu lesen.
Freie Gruppe nach IEC 62471:2006-07.
NICHT IN DEN LICHTSTRAHL BLICKEN!
Gefahr von Blendung und Irritation!
Der Sensor ist so zu montieren, dass auch
während des Betriebs kein direkter Blick in die
Lichtquelle möglich ist.
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
EU-Richtlinien 2004/108/EG (EMV) und des
EMV-Gesetzes entsprechen.
In unserem EMV-Labor, das von der DATech für Prüfungen
der elektromagnetischen Verträglichkeit akkreditiert ist,
wurde der Nachweis erbracht, dass die Balluff-Produkte
die EMV-Anforderungen der Norm EN 60947-5-2 erfüllen.
1
deutsch
Anzeige und Bedienelemente
Teach-Taste
grüne LED:
Betriebsspannungs-/Kurzschlussanzeige
gelbe LED:
Lichtempfangs-/Stabilitätsanzeige
Bild 2:
Anzeige- und Bedienelemente
Grüne LED Betriebsspannungs-/Kurzschlussanzeige
LED leuchtet: Betriebsspannung liegt an.
LED blinkt: Kurzschluss oder Überlast am Ausgang
Gelbe LED Lichtempfangs-/Stabilitätsanzeige
LED leuchtet: Licht am Empfänger
LED blinkt: Unsicherer Bereich
Teach-Taste
Dient der genauen Einstellung des Schaltpunktes und der
Umschaltung Schließer/Öffner.
Montage
VORSICHT
Gefahr durch Blendung und Irritation!
Ein direkter Blick in den Lichtstrahl kann zu Blendung
und Irritationen führen.
Blicken Sie nicht in den Lichtstrahl!
75
53
48
Empfänger
Sender
24
LED GN
6
LED YE
Sn
B1
B2
Bild 3: Abmessungen, Anzugsdrehmoment B1 = 15 Nm, B2 = 30 Nm
Anschlüsse
1
+U
B
4
2
Stab.
M12
3
0V
Bild 4:
Steckerbild, Anschluss-Schaltbild
Optische Justierung
Werkseitig ist der Lichttaster auf maximale Empfindlichkeit
eingestellt. Diese Einstellung kann verändert werden.
ACHTUNG
Beschädigung der Taste!
Spitze oder scharfkantige Gegenstände können die Taste
beschädigen.
Drücken Sie die Taste nur mit einem stumpfen
Gegenstand oder mit dem Finger!
Empfindlichkeit einstellen (statisch)
1.
Sensor auf Objekt ausrichten.
2.
Taste ca. 3 s drücken, bis beide LEDs gleichzeitig
blinken.
3.
Das Objekt aus dem Erfassungsbereich entfernen. Bei
feststehenden Objekten das Objekt in der Position
belassen.
4.
Taste ca. 3 s drücken.
Wenn das Objekt entfernt wurde:
Die grüne LED blinkt kurz und beginnt zu leuchten,
die gelbe LED ist aus. Der Sensor hat das Objekt
eingelesen und der Hintergrund wird sicher nicht
erkannt. Der Schaltpunkt liegt zwischen Objekt und
Hintergrund.
Bei nicht entfernbarem Objekt:
Die grüne LED blinkt kurz und beginnt zu leuchten,
die gelbe LED ist an. Der Schaltpunkt wird so
eingestellt, dass er mit minimaler Hysterese zwi-
schen Objekt und Hintergrund liegt.
5.
Korrektes Einlesen der Schaltpunkte überprüfen.
Ausgangsfunktion hell-/dunkelschaltend einstellen
Werkseitige Einstellung: hellschaltend
1.
Taste ca. 13 s drücken bis nur die grüne LED blinkt.
2.
Taste loslassen: grüne LED blinkt.
3.
Während die grüne LED blinkt wird bei jedem Tasten-
druck die Ausgangsfunktion umgeschaltet. Dies wird
durch die gelbe LED angezeigt.
4.
Aktuelle Einstellung speichern: Die Taste mindestens
10 s nicht mehr drücken.
Originalzustand max. Reichweite herstellen
Den Einstellvorgang ohne Objekt und Hintergrund im
Strahlengang ausführen.
www.balluff.com
Funktionsreserve
Die Funktionsreserve ist ein einheitsloser Faktor, der
angibt, um wieviel mal mehr Licht am Empfänger
ankommt, als für die Funktion des Sensors notwendig ist.
Je größer der Faktor, desto stabiler arbeitet der Sensor.
Für Anwendungen in verschmutzter Umgebung ist eine
größere Funktionsreserve erforderlich als unter Laborbe-
dingungen.
Die maximale Reichweite des Sensors sollte deshalb nicht
immer ausgenutzt werden.
1000
100
10
1
0
100
200
300
400
500
Abstand [mm]
Bild 5: Funktionsreserve in Abhängigkeit vom Abstand,
Bezugsmaterial weiß, 90 % Remission, 200 x 200 mm
2
deutsch
2
