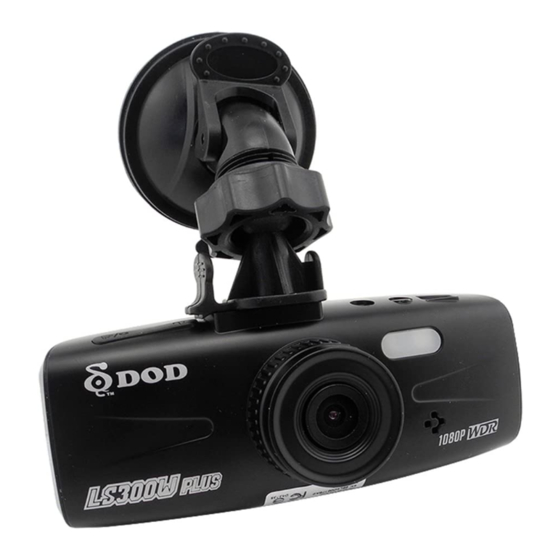

DOD LS300W Hardware Installation Manual

LS300W
安裝與固定
硬體安裝指南
產品結構（包含熱鍵）
1 3 5
8
2 4 7 6
11
9 10 12
13 15
16
1.請先將記憶卡依指定方向插入主機，並使用支架將主機固定於車內。
2.使用支架時，請慎選擺放位置。切勿將主機放在會阻礙開車視線或
影響安全氣囊正常運作的位置。
14
3.如果汽車檔風玻璃內外有油漬、指紋或其它髒汙，請先擦拭乾淨後
1.指示燈 9.錄影/拍照/確認
2.麥克風 10.電源開關 再安裝。
3.方向上/放大 11.AV輸出接口
4.方向下/縮小 12.USB/車充電源插孔
5.選單/SOS緊急檔案鎖 13.LED燈
6.模式切換按鍵 14.喇叭
7.2.7寸TFT顯示螢幕 15.HDMI輸出接口
8.Mirco-SD卡插槽 16.重置鍵
開啟與關閉主機電源 軟體操作指南
請插入車用電源並發動汽車，主機會立即開機。
開機流程
當汽車熄火或者移除車用電源，主機自動關機。
1.插入記憶卡
2.將車用電源分別插入汽車點煙頭與主機
注意事項
3.發動汽車
1.當車輛熄火後點煙器仍供電的使用者，請在離開車子時務必將點
4.主機開機，系統將會自動開始錄影
煙器插頭拔起。
2.請使用8GB Class 6以上規格的Micro SD卡。
開機畫面
錄影畫面
錄影設定
停止錄影後按一下MENU鍵進入錄影設定
解析度：設定錄影解析度大小。
循環錄影：設定錄影循環時間或關閉循環錄影功能。
WDR ： 開啟或關閉WDR功能。
SD
曝光值調整：設定曝光值大小。
位移偵測：開啟或關閉位移偵測錄影功能。
錄音：開啟或關閉錄音功能。
日期記錄：開啟或關閉日期記錄功能。
重力感應：設定G-Sensor觸發檔案保護的靈敏度。
系統設置 回放模式
停止錄影後按二下MENU鍵進入系統設定 播放流程
1.停止錄影後按二下MODE鍵進入影片播放模式。
日期/時間 ： 更改系統時間。
2.按上下鍵選擇到想要播放的影片。
自動關機：設定主機斷電後自動關機的時間或不關機直至電力耗盡。
3.按下確認鍵開始播放影片。
螢幕關閉：設定螢幕自動關閉時間，或永遠開啟
4.再一次按下確認鍵暫停播放影片。
提示音：開啟或關閉系統提示音。
語言：支援多國語言，可依您的喜好調整。
影片刪除
電視輸出：影像輸出時，可調整NTSC與PAL。
1.停止錄影後按二下MODE鍵進入影片播放模式。
頻率：支援50Hz與60Hz。 2.按上下鍵選擇到想要刪除的影片。
3.按下MENU鍵進入選單進行影片刪除或全部刪除。
格式化：將記憶卡進行格式化，格示化前請先備份資料。
預設值：將所有設定回復至原廠預設狀態。
電腦播放
版本：查看系統版本號。
建議使用免費的VLC PLAYER播放記憶卡中的影像
請連線到http://www.videolan.org/vlc/ 下載VLC PLAYER並安裝即可
播放1080P 30fps影像電腦規格建議：
1.intel Core 2 Duo 2.0GHz 以上CPU
2.2G以上DDRII記憶體
3.支援DirectX 10以上規格之顯示卡
