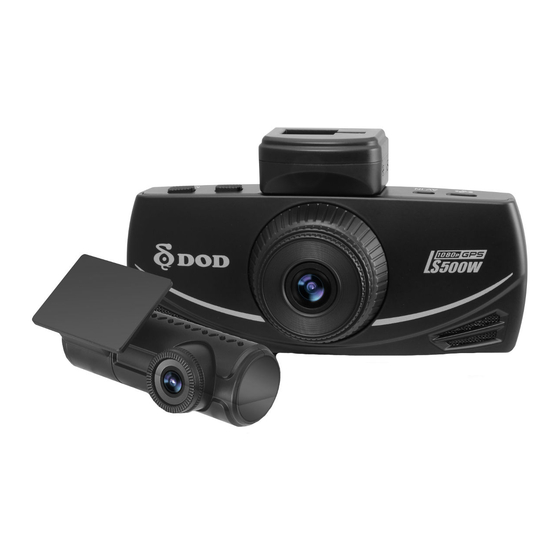

DOD LS500W User Manual
  1. Manuals
  2. Brands
  3. DOD Manuals
  4. Dash Cameras
  5. LS500W
  6. User manual

DOD LS500W User Manual

Hide thumbs Also See for LS500W:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

LS500W / LS500W+
User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LS500W and is the answer not in the manual?

Questions and answers

Related Manuals for DOD LS500W

Summary of Contents for DOD LS500W

  • Page 1 LS500W / LS500W+ User Manual...

  • Page 2: Table Of Contents

    Installing Your Camera ....................16 Basic Camera Operation ....................18 Camera Modes ......................... 19 Camera Settings ......................22 System Settings ....................... 26 Play on DOD Player ......................27 Transferring Files ......................28 Video Output ........................29 Firmware Update ......................29 LS500W Specifications ....................31...

  • Page 3: Product Features

    Please follow all traffic rules and drive safely. Parking Surveillance Ensure your peace of mind by recording continually even when you have parked and left your car. Record and lock a file if unusual shock or motion is detected. *DOD DP4 hardwiring kit required...
  • Page 4 4X storage compatibility compared to predecessor models, supports up to 128GB with more than 18 hours of recording. DOD GPS Player The DOD GPS Player generates 1080p video recordings with real-time driving data such as speed and location clearly at a glance. 145º Wide Angle of View Wide angle, wide view, without distortion.

  • Page 5: Loop Recording

    Loop Recording When the storage space is full, it can automatically overwrite the unprotected files. Path Analysis Calculate the distance, time and average speed of your journey from location A to B. It´s a very economical and practical way to save your time and fuel consumption.

  • Page 6: Safety Precautions

    The battery in the device self-discharges naturally over time whether the battery is used or not. Charge the dash camera for 5 minutes with the supplied DOD power cord if you are unable to turn on the camera.

  • Page 7: Package Contents

    Package Contents Dash Cam User Guide Rear Dash Cam Rear Cam Connection Cable Bracket Car Power Adaptor (LS500W+) Note: Supplied accessories may vary by region.

  • Page 8: Optional Accessories

    Optional Accessories DA2S DP4 hardwiring kit offers constant DA2S Suction Savior provides a long source and prevent battery drain with lasting adhesion to suction cups. low-voltage protection.

  • Page 9: Camera Controls

    Power Button ON/OFF【 】 ● Turns unit on/off Micro USB Port【 】 ● For use with the supplied DOD Car Power Adaptor or USB data cable. Rear Cam Connection Port【AV IN】 ●...
  • Page 10 Camera Controls Speaker ●...
  • Page 11 Camera Controls LS500W LS500W+ Micro SD Slot ● Requires a micro SDHC/SDXC card, class 10 or above. Supports up to 128GB. HDMI Output Slot ● Outputs live view or recorded files to external display. *Recording function is disabled while HDMI output is connected.
  • Page 12 Camera Controls LS500W LS500W+ Arrow Keys【/】 ● Standby Mode: Used to navigate through menus and select videos for playback. Recording Mode: Press 【】to capture snap shot of current recording. Press 【】to change notification/alert volume. SOS Emergency File Lock【 】 ●...
  • Page 13 Camera Controls Menu / Return【 】 ● When not recording, press to access menus, or to exit sub menu. Press 【 】once for recording options. Press 【 】twice for system options. * Recording must be stopped before accessing menus. OK / REC【 】...

  • Page 14: Getting Started

    Memory card must be in FAT32 format to function properly. Card slot is directional and may be damaged if SD card is inserted incorrectly. To save recorded videos stably, DOD Tech recommends formatting your SD card every two weeks from in the camera Note: After formatting the SD card, all of your data will be deleted.
  • Page 15 Note: In specified cars, the power may be constantly supplied to the device even when the engine is turned off. This may drain the vehicle battery. The optional DOD DP4 kit equipped with low-voltage protection and is designed to prevent battery drainage.
  • Page 16 Getting Started 4. Turn on/off Your Camera Manually. Press【 】to turn on or turn off the unit manually. *The Dash Cam will turn on and off automatically with the power supply from your vehicle. 5. Select Language➔Set the Time Zone➔Select the Speed Unit of Your Choice Upon powering up the camera for the first time or after upgrading the firmware on the device, you will need to go through and input the Settings below.

  • Page 17: Installing Your Camera

    Installing Your Camera...
  • Page 18 It is recommended to place the camera behind the rearview mirror without blocking either lenses or camera functions. DOD Tech recommends to place the rear cam at the top center of your rear glass for best images and shortest hanging wires after installation.

  • Page 19: Basic Camera Operation

    Continuously powered electrical outlet allows the camera to capture videos while you are away but it will result in vehicle battery drainage and may eventually prevent your car from starting. DOD Tech recommend to use DP4 power kit for needs of parking surveillance.

  • Page 20: Camera Modes

    Camera Modes When the camera is not recording video, you can switch between modes by pressing the 【 】button: 1. Video Recording Mode 2. Playback Mode 1. Video Recording Mode The camera defaults to video recording when the camera first turned on. Recording Mode: Press【...
  • Page 21 Camera Modes Standby Mode: Press【 】to switch in between Video Recording and Playback Mode. Press 【 /OK】to stop recording before pressing 【 】to switch modes. 1.Recording Mode ISO Sensitivity Memory Card Status Power Status Date File-Lock Indicator Current Time Exposure Value Recording Time Record Audio (On/Off) GPS Status...

  • Page 22: Playback Mode

    Camera Modes 2.Playback Mode You can watch previously recorded videos in Playback Mode. Press【 】to switch into the Playback Mode when unit is not recording. Play the Video Press【/】to choose file.  Press【 】to play or pause.  While playing video, press【/】to forwards/backwards. ...

  • Page 23: Camera Settings

    Camera Settings Each mode has a unique set of settings. See the description below. Two Camera Settings menus are accessible: Functional Settings System Settings The menu settings can be switched by pressing【 】. If you move the cursor before pressing 【 】...
  • Page 24 Note: Parking Surveillance requires consistent power supply via vehicle battery. (It is recommended to use optional DOD DP4 kit equipped with low-voltage protection design to prevent battery drainage. Please ensure to enable G-sensor function in setting menu before switch to Parking Surveillance.
  • Page 25 Camera Settings ISO Stamp Imprints ISO value (light sensitivity value) on the video file. On/Off  Default: On.  Set Time Zone Sets the current time zone for GPS time and date auto calibration. Note the time zone must be manually adjusted for daylight savings Speed Units Select metric or imperial units.
  • Page 26 Camera Settings Time-Lapse The time-lapse function is used to create a sped-up video. When set, the camera will record one frame every 200ms (milliseconds)/500ms/1 second/5 seconds. Note: Time-Lapse cannot work with Parking Surveillance, this function will automatically turn off when Parking Surveillance is enabled. Plate Stamp Imprints a customized set of 8 digits to the recorded video.

  • Page 27: System Settings

    Format Memory Card Completely deletes all files including locked footage from the SD card and optimizes the card for recording. DOD Tech suggest formatting via the menu every two weeks to ensure proper SD card functionality. Factory Reset Reverts all settings back to the original factory default.

  • Page 28: Play On Dod Player

    Play on DOD Player Please transfer the video files to your electronic device for smooth viewing and or storage. The DOD Video Player is a user-friendly program to playback videos and to visualize your position and speed on your PC or Mac.

  • Page 29: Transferring Files

    Play on DOD Player Open Video Files Add your file to the list of videos: Click “File”, click “Open”, and navigate to the location of your files. Press the “ADD” button located below the list of videos. Video Player Features Once the video is playing, your position, speed and G-Force will be displayed at the bottom of the player window.

  • Page 30: Video Output

    Recording functions are disabled while streaming video. Firmware Update See the support section on DOD Tech’s website for any available firmware updates and instructions. Note: Please ensure stable power during firmware update, otherwise may result in update failure or malfunction.
  • Page 31 DOD is NOT responsible for the loss of any recorded video during operation due to unexpected factors or force majeure when driving.

  • Page 32: Ls500W Specifications

    LS500W Specifications Front: 1920x1080@30fps, optional 60fps when used alone Video Resolution Rear: 1920x1080@30fps Sensor SONY STARVIS CMOS sensor Front: 145° Wide-Angle Lens Rear: 140° Front: f/1.6 Aperture Rear: f/1.6 ISO Sensitivity up to ISO 12800 Display 2.7" 16:9 TFT LCD Video Format H.265 MOV...
  • Page 33 Copyright ©2017 DOD Tech All Rights Reserved Under the copyright laws, this manual may not be copied, in any way, shape, or form, without the written consent of DOD Tech.
  • Page 34 LS500W / LS500W+ User Manual MANUEL DE L’UTILISATEUR...
  • Page 36 Caméra : Fonctionnement de base ................18 Modes de la caméra ......................19 Paramètres de la caméra ....................22 Paramètres du système ....................26 Lire sur le lecteur DOD ....................27 Transfert de fichiers ......................28 Sortie vidéo ........................29 Mise-à-jour du micrologiciel ................... 29 Caractéristiques de la LS500W ..................

  • Page 37: Caractéristiques Du Produit

    Caractéristiques du produit Nouveau Capteur SONY STARVIS - ISO Sensibilité répondant aux normes ISO 12800 Comporte un nouveau capteur SONY STARVIS CMOS qui en améliore la sensibilité pas seulement en luminosité normale mais aussi en cas de basse luminosité et proche des conditions de lumière infrarouge. Double canal en 1080p FULL HD Les visions avant et arrière de votre véhicule sont enregistrées en qualité...
  • Page 38 La compatibilité de stockage 4X comparée aux modèles précédents, supporte jusqu’à 128Go avec plus de 18 heures d’enregistrement. Lecteur GPS DOD Le lecteur GPS DOD génère des enregistrements vidéo de 1080p avec des données de conduite en temps réel, tel que la vitesse et l’emplacement en un coup d’œil.
  • Page 39 Le déclencheur et capteur automatique G-Sensor pour protection de fichiers Lorsqu’un impact ou un frein d’urgence se produit, l’équipement verrouille automatiquement les fichiers vidéo en cours. Les fichiers importants ne seront pas écrasés par l’enregistrement en boucle. Enregistrement en boucle Quand l’espace de stockage est plein, il peut automatiquement écraser les fichiers non protégés.

  • Page 40: Mesures De Sécurité

    Dans certains véhicules, l’alimentation peut constamment s’effectuer sur l’appareil même si le moteur est arrêté. Ceci peut vider la batterie du véhicule. Le kit optionnel DOD DP4 est équipé d’une protection à basse tension et est conçu pour empêcher la batterie de se vider et garder en réserve la tension minimale requise pour un démarrage.

  • Page 41: Contenus Du Colis

    Contenus du colis Caméra de bord Guide de l’utilisateur Caméra de bord arrière Câble de connexion de la caméra arrière Support Adaptateur d’alimentation du véhicule (LS500W+) Note: Les accessoires fournis peuvent varier selon la région.

  • Page 42: Accessoires En Option

    Accessoires en option DA2S Le kit de câblage DP4 offre une source L’aspirateur DA2S rend possible une constante et empêche la batterie de très longue adhésion aux ventouses. se vider avec une protection de basse tension.

  • Page 43: Commandes De La Caméra

    Bouton d’alimentation ON/OFF【 】 ● Allume ou éteint l’appareil Micro Port USB【 ● 】 Pour utilisation avec l’adaptateur d’alimentation du véhicule DOD ou le câble USB de données. Port de connexion de la caméra arrière【AV IN】 ●...
  • Page 44 Commandes de la caméra Haut-parleurs ●...
  • Page 45 Commandes de la caméra LS500W LS500W+ Port Micro SD ● Nécessite une micro carte SDHC/SDXC, de catégorie 10 ou au-delà. Supporte jusqu’à 128Go. Port de sortie HDMI ● Permet de passer la vision en direct ou les fichiers enregistrés à l’affichage externe.
  • Page 46 Commandes de la caméra LS500W LS500W+ Touches directionnelles【/】 ● En mode Standby: Utilisée pour naviguer à travers les menus et sélectionner les vidéos pour relecture. En mode Enregistrement: Appuyer 【】pour capturer des prises instantanées de l’enregistrement en cours. Appuyer 【】pour changer la notification/volume de l’alerte.
  • Page 47 Commandes de la caméra Menu / Retourner【 ● 】 Quand vous n’enregistrez pas, appuyer pour accéder aux menus, ou pour sortir du sous-menu. Appuyer 【 】une fois pour les options d’enregistrement. Appuyer 【 】deux fois pour les options du système. * Arrêter l’enregistrement avant d’accéder aux menus.

  • Page 48: Prise En Main

    Le port de la carte est directionnel et peut être endommagé si la carte SD n’est pas bien insérée. Pour sauvegarder de manière stable les vidéos enregistrées, la DOD Tech recommande le formatage de votre carte SD toutes les deux semaines depuis l’intérieur de la caméra.
  • Page 49 Note: Dans certains véhicules, l’alimentation peut être constante au niveau de l’équipement même lorsque le moteur est arrêté. Ceci peut vider la batterie du véhicule. Le kit en option DOD DP4 est équipé d’une protection de basse tension et conçu pour empêcher la décharge de la batterie.
  • Page 50 Prise en main 4. Allumez ou éteignez la caméra manuellement Appuyer【 】pour allumer ou éteindre l’appareil manuellement. *La caméra de bord s’allumera ou s’éteindra automatiquement avec l’alimentation de votre véhicule. 5. Sélectionnez la langue ➔ Définissez le fuseau horaire ➔ Sélectionnez l’unité...

  • Page 51: Installation De Votre Caméra

    Installation de votre caméra...
  • Page 52 Il est recommandé de placer la caméra derrière le rétroviseur intérieur sans bloquer les lentilles, voire même les fonctions de la caméra. DOD Tech recommande de placer la caméra arrière sur la partie supérieure centrale de votre vitre arrière pour de meilleures images et des fils suspendus plus courts après l’installation.

  • Page 53: Caméra : Fonctionnement De Base

    êtes loin du véhicule mais causera une décharge de la batterie et pourrait éventuellement empêcher votre véhicule de démarrer. DOD Tech recommande d’utiliser le kit d’énergie DP4 pour besoins d’assistance en stationnement du véhicule. Activation ou arrêt manuel de votre caméra Appuyer【...

  • Page 54: Modes De La Caméra

    Modes de la caméra Lorsque la caméra n’est pas en train d’enregistrer une vidéo, vous poussez passer d’un mode à l’autre en appuyant le bouton【 】: 1. Mode d’enregistrement vidéo 2. Mode relecture 1. Mode d’enregistrement vidéo Paramètres de la caméra à l’enregistrement vidéo quand elle est d’abord allumée. Mode enregistrement: Appuyer【...
  • Page 55 Modes de la caméra Mode standby: Appuyer 【 】pour glisser entre le mode enregistrement vidéo et le mode relecture. Appuyer 【 /OK】pour arrêter l’enregistrement avant d’appuyer 【 】 pour changer de mode. 1. Mode enregistrement Statut de la carte mémoire Sensibilité...
  • Page 56 Modes de la caméra 2. Mode relecture Vous pouvez visionner les vidéos antérieurement enregistrées en mode relecture. Appuyer【 】pour passer en mode relecture quand l’appareil n’enregistre pas. Lire la vidéo Appuyer【/】pour choisir un fichier.  Appuyer【 】pour lecture ou mettre en pause. ...

  • Page 57: Paramètres De La Caméra

    Paramètres de la caméra Chaque mode a un ensemble unique de paramètres. Voir la description ci-dessous. Deux menus de paramétrage de la caméra sont accessibles: Paramètres de fonctionnalités Paramètres du système Les paramètres du menu peuvent être changés en appuyant【 】.
  • Page 58 3 secondes ou plus. Note: La surveillance en stationnement nécessite une alimentation consistante via la batterie du véhicule. (Il est recommandé d’utiliser le kit DOD DP4 équipé d’une protection de basse tension pour empêcher la décharge de la batterie.
  • Page 59 Paramètres de la caméra Estampille ISO Imprime la valeur ISO (valeur de la sensibilité lumineuse) sur le fichier vidéo. On/Off  Paramètre par défaut: On.  Définir le fuseau horaire Définit le fuseau horaire en cours pour l’auto-calibration de l’heure et de la date du GPS. Notez que le fuseau horaire doit être réglé...
  • Page 60 Paramètres de la caméra L’intervalle de temps La fonction d’intervalle de temps est utilisée pour créer une vidéo en accéléré. Quand elle est définie, la caméra enregistre une image toutes les 200ms (millisecondes)/500ms/1 seconde/5 secondes. Note: L’intervalle de temps ne fonctionne pas avec la surveillance en stationnement, cette fonction s’éteindra automatiquement lorsque la surveillance en stationnement est activée.

  • Page 61: Paramètres Du Système

    Il supprime complètement tous les fichiers de la carte SD y compris les séquences verrouillées et optimise la carte pour enregistrement. DOD Tech suggère le formatage via le menu toutes les deux semaines pour assurer une bonne fonctionnalité de la carte SD.

  • Page 62: Lire Sur Le Lecteur Dod

    Veuillez transférer les fichiers vidéo sur votre équipement électronique pour un visionnement plus confortable et/ou pour stockage. Le lecteur vidéo DOD est un programme convivial pour rejouer les vidéos et visualiser votre position et vitesse sur votre PC ou Mac.

  • Page 63: Transfert De Fichiers

    Lire sur le lecteur DOD Ouvrir les fichiers vidéo Ajouter votre fichier à la liste des vidéos: Cliquer sur “Fichier”, puis “Ouvrir”, et allez à l’emplacement de vos fichiers. Appuyer le bouton “AJOUTER” situé en dessous de la liste des vidéos.

  • Page 64: Sortie Vidéo

    Les fonctions d’enregistrement sont désactivées pendant le streaming de la vidéo. Mise-à-jour du micrologiciel Voir la section d’assistance sur le site web DOD Tech pour toutes les mises-à-jour et instructions disponibles. Note: Veuillez assurer la stabilité...
  • Page 65 être endommagé et/ou ne pas bien fonctionner; en pareilles circonstances, le produit n’est pas couvert par la garantie. DOD N’EST PAS responsable de la perte de vos vidéos enregistrées pendant son fonctionnement en cas d’évènements imprévus ou de force majeure pendant la conduite.

  • Page 66: Caractéristiques De La Ls500W

    Caractéristiques de la LS500W Avant: 1920x1080 à 30fps, en option 60fps quand utilisé seul Résolution vidéo Arrière: 1920x1080 à 30fps Capteur Capteur SONY STARVIS CMOS Avant: 145° Lentille à angle large Arrière: 140° Avant: f/1.6 Ouverture Arrière: f/1.6 Sensibilité ISO à...
  • Page 67 Copyright ©2017 DOD Tech Tous droits réservés En vertu des lois sur les droits d’auteur, ce manuel ne peut être copié, en aucune manière, forme, ou genre, sans l’avis préalable de DOD Tech.
