Chauvet Professional STRIKE Saber Quick Reference Manual

Hide thumbs Also See for STRIKE Saber:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual See also: Quick Reference Manual
Quick Reference Guide
English
Español
Français
Deutsch
Nederlands
EN
ES
FR
DE
NL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STRIKE Saber and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Chauvet Professional STRIKE Saber

Summary of Contents for Chauvet Professional STRIKE Saber

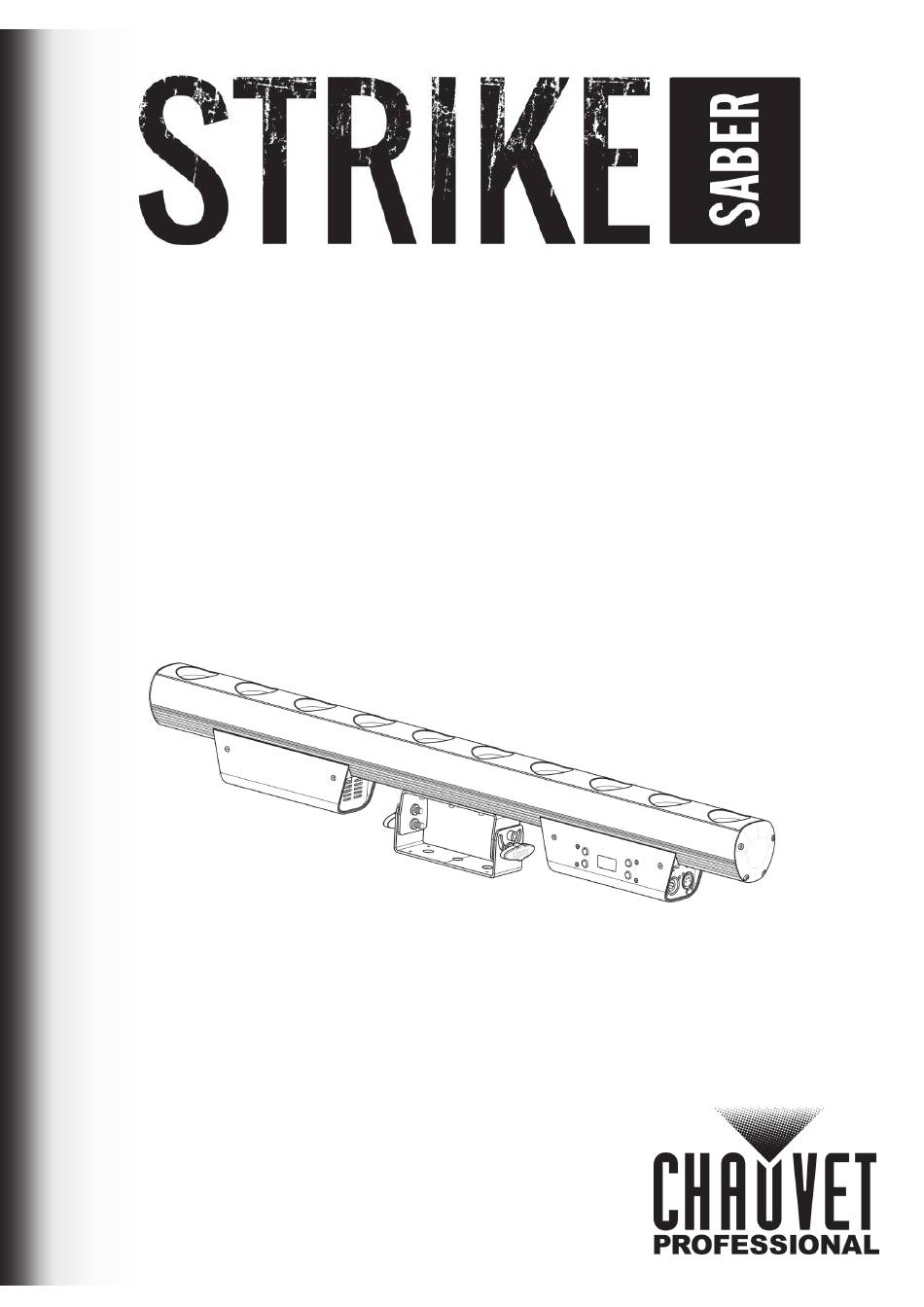

  • Page 1 Quick Reference Guide English Español Français Deutsch Nederlands...

  • Page 2: Safety Notes

    QUICK REFERENCE GUIDE About This Guide The STRIKE Saber Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice.

  • Page 3: Dmx Linking

    This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking You can link up to 9 STRIKE Saber products at 120 V, 16 products at 208 V, or 18 products at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Page 4: Floor Stand Installation

    Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our CHAUVET Professional line of mounting clamps, go to http://trusst.com/products. Floor Stand The STRIKE Saber comes with a Floor Stand which can be installed with the included screws.

  • Page 5: Menu Map

    0–100% (disabled when Red Shift is on)  White 4 0–100%  Amber 4 0–100% (disabled when Red Shift is on)  White 5 0–100%  Amber 5 0–100% (disabled when Red Shift is on)  White 6 0–100%  STRIKE Saber QRG Rev. 2...

  • Page 6: Channel Function

    0–100% (disabled when Red Shift is on)  White 10 0–100%  Amber 10 0–100% (disabled when Red Shift is on)  Red shift on, amber channels disabled Red Shift Red shift off, amber channels enabled  STRIKE Saber QRG Rev. 2...
  • Page 7 Dimmer speed mode 1 (fastest)  Dimmer speed mode 2  Dimmer speed mode 3 (slowest)  *Hold desired dimmer speed value for 3 seconds, then release. This changes the dimmer speed setting in the menu. STRIKE Saber QRG Rev. 2...
  • Page 8 Red shift off, amber channel enabled  Channel Function Value Percent/Setting White 0–100%  Amber 0–100% (disabled when Red Shift is on)  Red shift on, amber channel disabled Red Shift Red shift off, amber channel enabled  STRIKE Saber QRG Rev. 2...

  • Page 9: Guía De Referencia Rápida

    GUÍA DE REFERENCIA RÁPIDA Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del STRIKE Saber contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

  • Page 10: Corriente Alterna

    100–240 VCA, 50/60 Hz. Alimentación en Cadena Puede enlazar hasta 9 productos STRIKE Saber a 120 V, 16 productos a 208 V o 18 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

  • Page 11: Montaje

    Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products. Soporte para el suelo El STRIKE Saber viene con un soporte para el suelo que se puede instalar con los tornillos incluidos. Diagrama de Montaje Montaje en altura...

  • Page 12: Mapa De Menú

    Information Version <V_._> Muestra instalada la versión de firmware <_ _ _ _ _ _ _ _ _ _ _ _> Muestra el UID # del producto Reset Factory Reinicia a la configuración de fábrica STRIKE Saber GRR Rev. 2...
  • Page 13 Blanco 4 255 0–100%  Ámbar 4 255 0–100% (deshabilitado cuando el cambio a rojo está activo)  Blanco 5 255 0–100%  Ámbar 5 255 0–100% (deshabilitado cuando el cambio a rojo está activo)  STRIKE Saber GRR Rev. 2...
  • Page 14 076 Programa automática 2  Programas automática 120 Programa automática 3  164 Programa automática 4  208 Programa automática 5  255 Programa automática 6  Velocidad de programa 255 Velocidad, lento a rápido  STRIKE Saber GRR Rev. 2...
  • Page 15 Blanco 255 0–100%  Ámbar 255 0–100% (deshabilitado cuando el cambio a rojo está activo)  Cambio a rojo encendido, canales ámbar deshabilitados Cambio a rojo 255 Cambio a rojo apagado, canales ámbar habilitados  STRIKE Saber GRR Rev. 2...

  • Page 16: À Propos De Ce Manuel

    MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence (MdR) STRIKE Saber reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com...

  • Page 17: Connexion Électrique

    Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter jusqu’à 9 STRIKE Saber à 120 V, 16 unités à 208 V ou 18 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation. Prise CA Connexion Câble (États-Unis)

  • Page 18: Installation

    Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products. Support sur pied Le STRIKE Saber est livré avec un support sur pied qui peut être installé avec les vis fournies. Schéma de Montage de l'appareil Fixation en hauteur Pince Câble de sécurité...
  • Page 19 Hours Information Version <V_._> Affiche la version du logiciel installée <_ _ _ _ _ _ _ _ _ _ _ _> Affiche UID actuel Reset Factory Permet de réinitialiser aux valeurs par défaut d'usine STRIKE Saber MdR Rév. 2...
  • Page 20 Mode vitesse gradateur actuel  Gradateur linéaire  Vitesse du Gradateur* Courbe de gradation non linéaire 1 (le plus rapide)  Courbe de gradation non linéaire 2  Courbe de gradation non linéaire 3 (le moins rapide)  STRIKE Saber MdR Rév. 2...
  • Page 21 Mode vitesse gradateur actuel  Gradateur linéaire  Vitesse du Gradateur* Courbe de gradation non linéaire 1 (le plus rapide)  Courbe de gradation non linéaire 2  Courbe de gradation non linéaire 3 (le moins rapide)  STRIKE Saber MdR Rév. 2...
  • Page 22 Canal Fonction Valeur Pourcentage/Configuration Blanc 0–100%  Ambre 0–100% (désactivé lorsque passe au rouge est activé)  Passe au rouge activer, canaux ambre désactivés Passe au rouge Passe au rouge désactiver, canaux ambre activés  STRIKE Saber MdR Rév. 2...

  • Page 23: Über Diese Schnellanleitung

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des STRIKE Saber finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
  • Page 24 Serienschaltung der Geräte Sie können bis zu 9 STRIKE Saber-Geräte bei 120 V AC, 16 Geräte bei 208 V und 18 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

  • Page 25: Montage

    Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/products. Stativ Der STRIKE Saber wird mit einem Stativ geliefert, das mit den beiliegenden Schrauben montiert werden kann. Montageansicht Montage über Kopf...
  • Page 26 Information Version <V_._> Zeigt die aktuelle Firmware-Version an <_ _ _ _ _ _ _ _ _ _ _ _> Zeigt die Geräte-UID an Damit stellen Sie das Gerät auf die Werkseinstellungen Reset Factory zurück STRIKE Saber SAL Rev. 2...
  • Page 27 Roter Übergang 255 Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert  051 Dimmergeschwindigkeit von Anzeige eingestellt  101 Dimmergeschwindigkeits-Modus aus  Dimmergeschwindigkeit* 152 Dimmergeschwindigkeits-Modus 1 (schnellste)  203 Dimmergeschwindigkeits-Modus 2  255 Dimmergeschwindigkeits-Modus 3 (langsamste)  STRIKE Saber SAL Rev. 2...
  • Page 28 Roter Übergang 255 Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert  051 Dimmergeschwindigkeit von Anzeige eingestellt  101 Dimmergeschwindigkeits-Modus aus  Dimmergeschwindigkeit* 152 Dimmergeschwindigkeits-Modus 1 (schnellste)  203 Dimmergeschwindigkeits-Modus 2  255 Dimmergeschwindigkeits-Modus 3 (langsamste)  STRIKE Saber SAL Rev. 2...
  • Page 29 255 Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert  Kanal Funktion Wert Prozent/Einstellung Weiß 255 0–100%  Bernsteinfarben 255 0–100% (deaktiviert bei aktiviertem roten Übergang)  Roter Übergang aktiviert, bernsteinfarbene Kanäle deaktiviert Roter Übergang 255 Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert  STRIKE Saber SAL Rev. 2...

  • Page 30: Beknopte Handleiding

    BEKNOPTE HANDLEIDING Over deze handleiding De STRIKE Saber Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Page 31 Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt tot 9 STRIKE Saber-producten koppelen bij 120 V, 16 producten bij 208 V of 18 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

  • Page 32: Beschrijving Bedieningspaneel

    Auto 1–6 1–100 programmasnelheid Master DMX-modus (Master) Master/Slave Slave Slave-modus Lineaire dimmer Dimmer Mode Selecteert dimprofielen van snel (Dimmer 1) tot langzaam Dimmer 1–3 (Dimmer 3) 600Hz 1200Hz 2000Hz Selecteert de PWM-uitgangsfrequentie Frequency 4000Hz 6000Hz 25KHz STRIKE Saber BH Rev. 2...
  • Page 33 255 Red shift uit, amber-kanalen ingeschakeld  051 Huidige snelheidsmodus van de dimmer  101 Lineaire dimmer  Dimmersnelheid* 152 Niet-lineaire dimcurve 1 (snelst)  203 Niet-lineaire dimcurve 2  255 Niet-lineaire dimcurve 3 (langzaamst)  STRIKE Saber BH Rev. 2...
  • Page 34 152 Niet-lineaire dimcurve 1 (snelst)  203 Niet-lineaire dimcurve 2  255 Niet-lineaire dimcurve 3 (langzaamst)  Kanaal Functie Waarde Percentage/Instelling Dimmer 255 0–100%  255 0–100%  Amber 255 0–100% (uitgeschakeld wanneer de Red Shift aanstaat)  STRIKE Saber BH Rev. 2...
  • Page 35 255 Red shift uit, amber-kanalen ingeschakeld  Kanaal Functie Waarde Percentage/Instelling 255 0–100%  Amber 255 0–100% (uitgeschakeld wanneer de Red Shift aanstaat)  Red shift aan, amber-kanalen uitgeschakeld Red Shift 255 Red shift uit, amber-kanalen ingeschakeld  STRIKE Saber BH Rev. 2...

  • Page 36: Multi-Language

    Voice: +52 (728) 690-2010 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., United Kingdom, Ireland, Benelux, France, Germany, or Mexico, contact the dealer of record. STRIKE Saber QRG Rev. 2...
