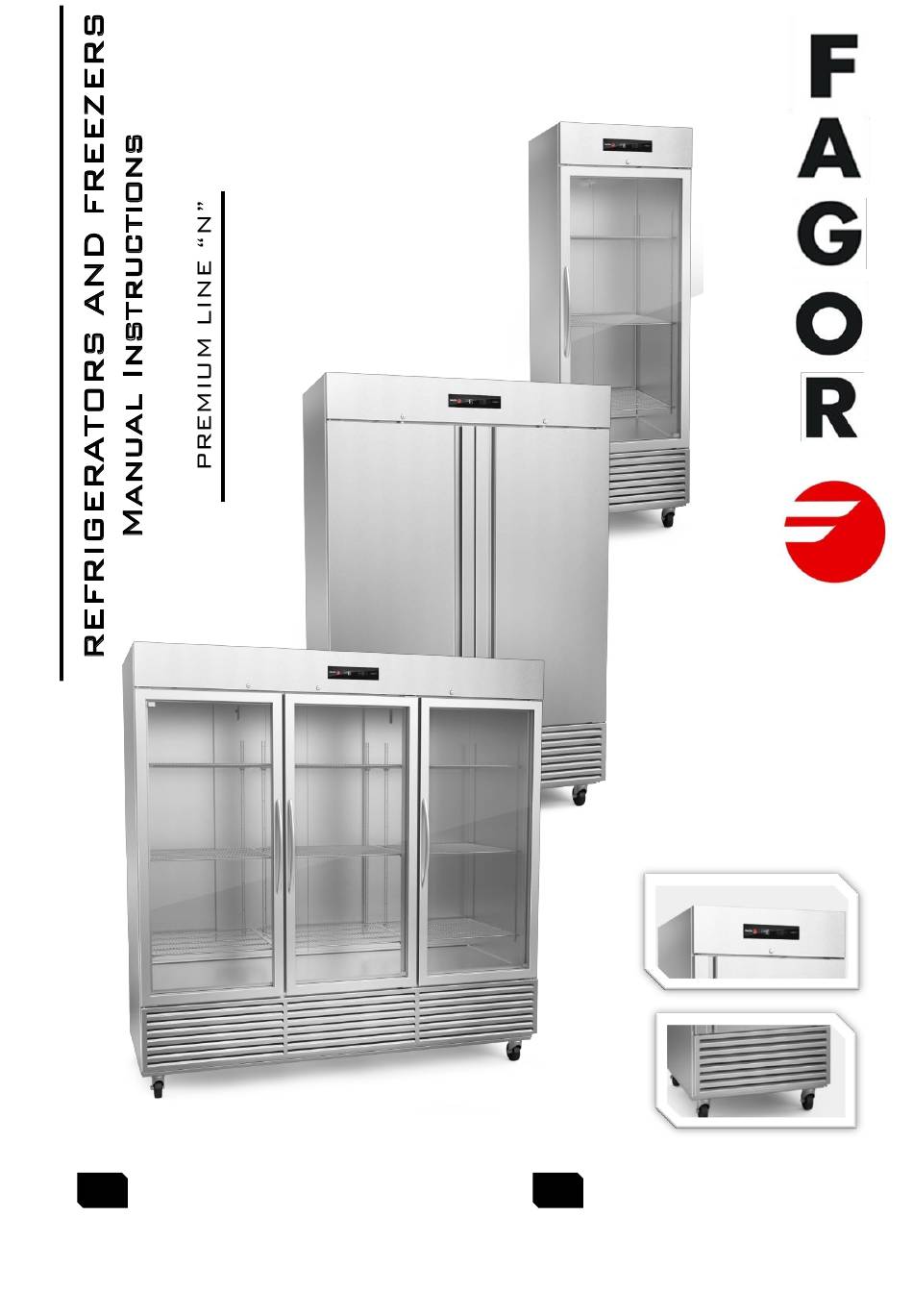

- Page 1 MARCH 2017 Manual instructions Manual de instrucciones Installation and Operation Uso y mantenimiento DOCUMENT CODE: 602305M0063...
-
Page 2: Table Of Contents
INDEX ENGLISH SPECIFICATION CHART ...........................4 MACHINE INTRODUCTION ..........................5 Introduction to machine & models ..................5 Important safety information ....................5 INSTALLATION ..............................6 General information ........................6 Transport, handling, unpacking, location ..............6 Intended use and restrictions ....................7 Manufacturer’s identification label description ............7 Installation and assembly ......................8 Connections (electrical) ......................8 OPERATION................................8 General information ........................8... - Page 3 ESPAÑOL INTRODUCCION ............................13 Introducción a los equipos y modelos ................13 Información de seguridad ...................... 13 INSTALACION ..............................14 Información General ......................... 14 Transporte, manejo, desempaque y localización ............14 Uso y restricciones ........................15 Placa de identificación del Fabricante ................15 ..................................
-
Page 4: Specification Chart
AMP. REFRIGERANT TIPO BTUS/ WEIGHT MODEL (in) mm CHARGE REFRIG. (LB) (17 x 31 x 80) QVR-1 N 11.3 Oz. R-134a 1660 264 lb 685 x 675 x 1825 (37 x 27 x 84) QVR-1G N 11.3 Oz. R-134a 2104... -
Page 5: Machine Introduction
MACHINE INTRODUCTION 1.1 Introduction to machine & models FAGOR Reach Ins feature dual and triple paneL glass door, contributing to energy efficiency and savings. Standard digital control displays precise temperature for customer convenience while LED lights showcase the best out of your products.…... -
Page 6: Installation
2.2 Transport, handling, unpacking, location Upon receiving your new FAGOR REACH IN, check the package and the machine for any damages that may have occurred during transportation. Visually inspect the exterior of the package, if damaged, open and inspect the contents with the carrier. -
Page 7: Intended Use And Restrictions
2.3 Intended use and restrictions FAGOR equipment is not designed for personal, family, or household purposes, and its sale for such purposes is not intended. In the event the equipment is so used, this warranty shall be null and void, and the equipment is so used, this warranty shall be null and void, and the equipment shall be deemed to have been sold “as is-where is”... -
Page 8: Installation And Assembly
2.5 Installation and assembly Units represented in this manual are intended for indoor use only. Be sure the location chosen has a floor strong enough to support the total weight of the unit and contents. For the most efficient operation, be sure to provide good air circulation inside and outside of the unit. -
Page 9: Machine Settings And Programs
FIGURE 1 To increase Set Point of Temperature /Continues cycle ENERGETIC SAFETY MODE To Change the set point ALARM MENU To access programming mode To decrease Set Point of Temperature To set a manual defrost ON/OFF 3.3 Machine settings and programs Changing the Set Point of the temperature on the controller The unit comes with a factory default set point ( 32°F Refrigerators). -
Page 10: Maintenance
MAINTENANCE 4.1 General safety rules. 4.2 Machine cleaning and maintenance routine. 4.3 Machine disposal. General safety rules Neglecting the condenser coil cleaning procedures WILL VOID YOUR WARRANTY associated with the compressor or cost to replace the compressor! Proper cleaning of stainless steel requires soft cloths or plastic souring pads. Never use steel pads, wire brushes or scrapers! Machine cleaning and maintenance routine Cleaning solutions need to be alkaline or non-chloride cleaners. -
Page 11: Cleaning The Gasket
The product’s life-cycle is around 7 to 10 year from the First use an instalation date. FAGOR equipment is manufactured without dangerous or toxic materials. Some parts of the equipments are biodegradable. The disposing after the product’s life-cycle shall be determined according to the rules and laws established in the city or State of residence. -
Page 12: Troubleshooting Chart
TROUBLESHOOTING CHART 5.1 Troubleshooting guide chart 5.1 Troubleshooting chart Follow the next steps before requesting warranty service. Failure to do so, may result in service charges for you and may void your warranty: Refrigerator doesn’t work: Check that the machine is still connected. Check that the ON/OFF button is in the ON position. -
Page 13: Español
ESPAÑOL INTRODUCCION 1.1 Introducción a los equipos y modelos Los armarios FAGOR cuentan con puerta de vidrio de panel doble y triple, contribuyendo al ahorro y eficiencia energética. Estándar control digital muestra temperatura precisa para comodidad del cliente mientras Luces LED exhibir lo mejor de sus productos... -
Page 14: Instalacion
2.2 Transporte, manejo, desempaque y localización Al momento de recibir su equipo FAGOR, verifique el empaque en búsqueda de daños que pudieran haber ocurrido durante el transporte del mismo. Inspeccione de manera visual el exterior del empaque, si el mismo se encuentra dañado, abra e... -
Page 15: Uso Y Restricciones
2.3 Uso y restricciones EL equipo FAGOR no está diseñado para fines personales, familiares o del hogar, y su venta para esos fines no está prevista. En el caso de que el equipo se utiliza con tal fin, esta garantía será nula de pleno derecho, y el equipo se considerará... -
Page 16: Instalación Y Ensamble
2.5 Instalación y Ensamble unidades presentadas en este manual están diseñadas para uso interior solamente. Asegúrese de que la ubicación elegida tiene un piso lo suficientemente fuerte para soportar el peso total de la unidad y contenidos. Para la operación más eficiente, asegúrese de proveer buena circulación de aire dentro y fuera de la unidad. -
Page 17: Configuraciones Del Equipo
FIGURA 1 Incrementa el Set Point de la Temperatura Ciclo Continuo Modo Ahorro energía Menú alarmas Cambiar el set point Acceder modo configuración Decrementar el Set Point de la Temperatura Encendido/Apagado Deshielo manual 3.3 Configuraciones del Equipo Cambiando el Set Point (ajuste de temperatura) El controlador tiene un SET POINT de temperatura programado de fábrica para garantizar el correcto funcionamiento del equipo. -
Page 18: Reglas De Seguridad General
Para salir del modo deshielo mantener presionado por 5 segundos el boton de la flecha hacia abajo.el icono de dehsielo se apagara. Esperar 2 minutos para que el compresor comience a funcionar. MANTENIMIENTO 4.1 Reglas de seguridad general. 4.2 Rutina de limpieza y mantenimiento del equipo 4.3 Disposición del equipo Reglas de seguridad general Cualquier negligencia con los procedimientos de limpieza del compresor puede... -
Page 19: Limpieza Del Empaque Plástico
4.3 Disposición del equipo El ciclo de vida promedio de los productos FAGOR es de 7 a 10 años apartir de la fecha de uso e intalacion primera. Los equipos FAGOR son fabricados sin materiales toxicos o peligorosos. Algunas partes son biodegradables. -
Page 20: Solucionando Problemas
SOLUCIONANDO PROBLEMAS 5.1 SOLUCIONANDO PROBLEMAS 5.1 Solucionando problemas Algunas veces, las fallas son debido a causas simples que pueden ser solucionadas por el usuario. Antes de pedir ayuda a un técnico calificado, debe hacer algunas verificaciones. Estas fallas no están cubiertas por la garantía: 1) El refrigerador no funciona: a. -
Page 21: Electric Diagram / Diagrama Electrico
ELECTRIC DIAGRAM / DIAGRAMA ELECTRICO QVR-1_N QVR-2_N fagorindustrial.com... - Page 22 QVR-3_N QVF-1_N fagorindustrial.com...
- Page 23 QVF-2_N QVF-3_N fagorindustrial.com...
-
Page 24: Anexos
ANEXOS fagorindustrial.com... - Page 25 fagorindustrial.com...
- Page 26 13105 NW 47th Ave Miami, Fl. 33054 Phone: (866) 463-2467 Circuito Exportación N° 201 Parque Industrial Tres Naciones San Luís Potosí, S.L.P. México Teléfono Planta S.L.P.: + 52 (444) 137 0500 Ext.538 Sin costo: 01 800 00 FAGOR MULTI-SOLUTION MANUFACTURER OF FOODSERVICE EQUIPMENT...
