Principes de fonctionnement

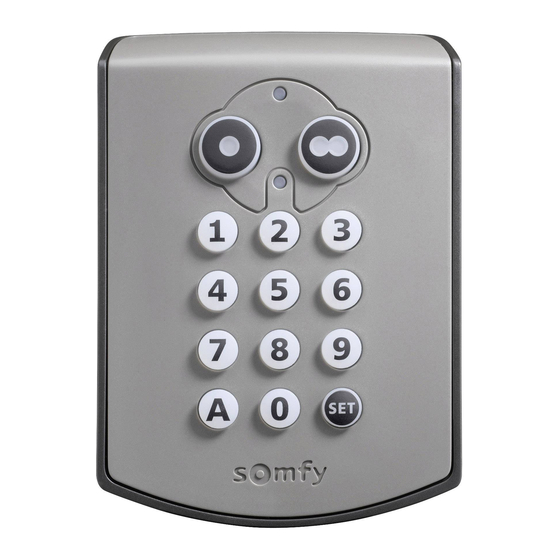

Le Digipad radio RTS est une commande murale sans fil à accès codé.
Le Digipad permet de commander 2 moteurs distincts à l'aide de 2 touches de
commande. Il est compatible avec tous les moteurs, même ceux antérieurs à 2006
(cf. paragraphe 2.2.).
Des codes utilisateurs limitent l'usage des touches de commande aux personnes
autorisées :
•
1 code principal valable pour les 2 touches de commande,
•
2 codes secondaires par touche de commande pour donner un accès
partiel et momentané à la propriété (l'enregistrement de codes secondaires
est optionnel).
Les codes utilisateurs de 4, 5 ou 6 caractères, au choix, se composent avec les
chiffres de 0 à 9 et le A.
Le Digipad est muni d'une fonction rétro-éclairage des touches en cas de faible
luminosité.
Le Digipad fonctionne avec une pile 3V, type CR 2450.
Conformité
Par la présente, Somfy déclare que l'appareil est conforme aux exigences
essentielles et aux autres dispositions pertinentes de la directive 1999/5/
CE. Une déclaration de conformité est mise à disposition à l'adresse internet
www.somfy.com/ce. Utilisable en UE, CH et NO.
Sécurité
Généralité
Toujours lire cette notice d'installation et les consignes de sécurité avant de
commencer l'installation de ce produit Somfy.
Avant toute installation, vérifier la compatibilité de ce produit avec les équipements
et accessoires associés.
Cette notice décrit l'installation, la mise en service et le mode d'utilisation de ce
produit.
Toute utilisation hors du domaine d'application défini par Somfy est non conforme.
Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice,
l'exclusion de la responsabilité et de la garantie Somfy.
Somfy ne peut être tenu responsable des changements de normes et standards
intervenus après la publication de cette notice.
Consignes générales de sécurité
Ne pas laisser les enfants jouer avec le système de commande.
Conditions d'utilisation
Ne jamais installer le produit à proximité de surfaces métalliques.
Contrôler la portée radio avant de fixer le produit. La portée radio est limitée par les
normes de régulation des appareils radio.
L'utilisation d'appareil radio (par exemple un casque radio hi-fi) utilisant la même
fréquence peut réduire les performances du produit.

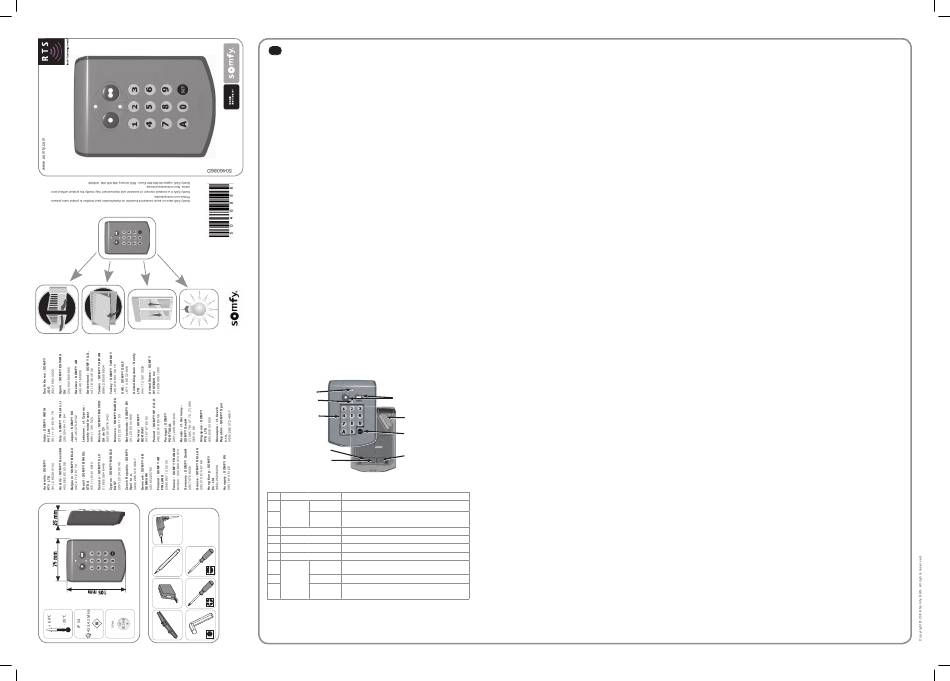

Description
1
3
2
4
5
6
7
9
PROG ADR RESET
8
N° Nom Fonction
1
haut Information sur l'émission d'une commande radio
Voyant
2
Information sur l'état du Digipad
bas
(clignotant = verrouillé)
3 Touches de commande Commande de moteur (1 touche par moteur)
4 Touches alpha-numériques Saisie de code
5
Antenne
6 Touche SET Accès au mode programmation
7 Mise en service du Digipad (pour une 1ère utilisation)
RESET
Verrouillage du Digipad
8
Touches PROG Mémorisation d'un moteur pour store ou volet roulant
9
Changement de radio (pour un moteur antérieur à 2006)
ADR
Réinitialisation du Digipad (retour à la configuration usine)
1. Mettre en service (pour une 1ère utilisation)
1. Ouvrir le Digipad avec la clé fournie.
2. Appuyer sur la touche RESET.
3. Vérifier que le Digipad soit mis en service en appuyant sur une touche du
clavier. Si le voyant du bas s'allume, le Digipad est mis en service. S'il ne s'allume
pas, appuyer à nouveau sur la touche RESET et vérifier qu'il soit mis en service.
2. Mémoriser le Digipad
Le Digipad fonctionne comme un émetteur classique (par exemple une télécommande),
la notice du moteur peut donc être utilisée pour mémoriser le Digipad.
2.1. Préconisations
Ne pas toucher l'antenne pendant les opérations de mémorisation.
Pour mémoriser le Digipad sur l'électronique d'un moteur Axovia, poser le Digipad
sur la cible pendant l'opération.
Le Digipad se verrouillant automatiquement au bout de 30 s, l'appui sur la touche
de commande à mémoriser sur l'électronique du moteur doit être réalisé avant la fin
de ce délai.
2.2. Mémoriser le Digipad sur un moteur postérieur à 2006
Réaliser l'opération décrite page I ou II selon le moteur concerné.
Suite à cette opération, un apprentissage des courses est nécessaire pour les
moteurs Axovia, SGS, SGA, SLD (début de l'apprentissage vantaux entre-ouverts
pour vérifier le démarrage en ouverture).
2.3. Cas des moteurs Axovia et Axorn antérieurs à 2006
En 2006, Somfy a changé son protocole radio pour moteurs de portail et porte de
garage.
Le Digipad est compatible avec les protocoles radio antérieur et postérieur à 2006.
Chaque touche de commande peut être configurée individuellement.
a) Changer de protocole radio sur une touche de commande du Digipad
1. Taper le code principal (000000 sur un Digipad neuf ou réinitialisé) et valider
avec la touche SET.
2. Appuyer sur la touche ADR.
3. Pendant que le voyant clignote (10 s), appuyer sur la touche de commande
souhaitée. Le protocole radio est changé pour cette touche de commande du
Digipad.
b) Mémoriser le Digipad sur le moteur antérieur à 2006
1. Taper le code principal (000000 sur un Digipad neuf ou réinitialisé) et valider
avec la touche SET.
2. Se référer ensuite aux instructions de mémorisation de télécommandes de
la notice du moteur Axovia ou Axorn antérieur à 2006. Pour les autres moteurs
antérieurs à 2006, nous consulter.
Astuce
Pour savoir dans quel protocole radio est une touche, taper le code principal et faire
un appui long (20 s) sur la touche.
Si le voyant du haut clignote 10 s puis :
•
s'éteint => le protocole radio est postérieur à 2006,
•
reste allumé => le protocole radio est antérieur à 2006.
3. Changer le code principal
Par défaut, le code principal est 000000 sur un Digipad neuf.
Pour changer le code principal :
1. Taper le code principal et valider avec la touche SET.
2. Appuyer sur la touche SET jusqu'à ce que le voyant du bas s'allume (environ 7
s). Le voyant du bas reste allumé.
3. Taper le code de votre choix et valider avec la touche SET. Le voyant du bas
s'éteint puis se rallume.
4. Taper à nouveau ce code et valider avec la touche SET. Le voyant du bas
s'éteint.
Le code principal est enregistré.
4. Utiliser le Digipad
Les commandes ne sont actives que si les touches de commande sont
déverrouillées.
4.1. Déverrouillage
Le code principal permet de déverrouiller les 2 touches de commande pour autoriser
la commande de 2 moteurs.
Un code secondaire permet de déverrouiller une seule touche de commande à la
fois.
4.2. Verrouillage
Le Digipad se verrouille automatiquement 30 s après le dernier appui sur une touche
de commande.
4.3. Utiliser le Digipad
1. Taper le code principal ou secondaire.
2. Appuyer sur la touche de commande du moteur à actionner. Le voyant du haut
clignote.
Les appuis successifs sur une même touche de commande entraînent le
fonctionnement suivant du moteur : Ouverture, Stop, Fermeture, Stop, Ouverture ...
Pour les moteurs de portail ou de porte de garage dotés d'une fonction ouverture
totale ou partielle, si elle est programmée, chaque touche de commande permet le
fonctionnement en ouverture partielle (appui court < 1 s) ou totale (appui long > 2 s).
- 1 -
[fig.A] 5. Fixer le Digipad
Avant de fixer le Digipad, vérifier son bon fonctionnement depuis l'emplacement de
fixation prévu.
1. Coller le joint néoprène à l'arrière du Digipad.
2. Maintenir le fond du Digipad contre le mur et repérer les trous de perçage.
3. Fixer le fond du Digipad au mur.
4. Refermer le Digipad.
6. Codes secondaires
L'attribution d'un code secondaire à une touche de commande permet d'autoriser
l'accès à une partie seulement de la propriété (par exemple en attribuant le code
secondaire à la touche de commande du portail de la propriété). L'autorisation
d'accès peut être temporaire, le code secondaire pouvant être effacé à tout moment
par le propriétaire.
6.1. Enregistrer un code secondaire
1. Taper le code principal et valider avec la touche SET.
2. Appuyer sur la touche SET jusqu'à ce que le voyant du bas s'allume
[fig.B] (environ 7 s). Le voyant du bas reste allumé.
3. Appuyer sur la touche de commande à laquelle un code secondaire doit être
attribué.
4. Taper un code secondaire et valider avec la touche SET. Le voyant du bas
s'éteint puis se rallume.
5. Taper à nouveau ce code et valider avec la touche SET. Le voyant du bas
[fig.C]
s'éteint.
6. Pour vérifier la validité du code secondaire :
•
attendre 30 s le verrouillage automatique du Digipad (ou ouvrir le Digipad et
appuyer sur la touche RESET),
•
déverrouiller le Digipad avec le code secondaire,
•
appuyer sur la touche de commande associée à ce code :
–
si le voyant du haut clignote, le code secondaire est valide,
–
si le voyant du bas clignote, le code secondaire n'est pas valide.
Recommencer la procédure d'enregistrement d'un code secondaire.
6.2. Effacer un code secondaire connu
1. Taper le code principal et valider avec la touche SET.
2. Appuyer sur la touche SET jusqu'à ce que le voyant du bas s'allume (environ 7 s).
3. Appuyer sur la touche de commande à laquelle le code secondaire est
attribué.
4. Taper le code secondaire à effacer.
5. Appuyer sur la touche SET jusqu'à ce que le voyant du bas s'éteigne (environ 10 s).
6.3. Effacer tous les codes secondaires
1. Taper le code principal et valider avec la touche SET.
[fig.D]
2. Appuyer sur la touche SET jusqu'à ce que le voyant du bas s'allume (environ 7 s).
3. Appuyer sur la touche SET jusqu'à ce que le voyant du bas s'éteigne (environ 10 s).
7. Dépannages
7.1. Aucun mouvement
Le voyant du haut reste éteint => pile usée : la changer.
[fig.E]
Le voyant du haut clignote à l'appui => changer le protocole radio sur la touche de
commande.
7.2. Code principal oublié et réinitialisation complète
Le Digipad doit être réinitialisé : effacement des mémorisations, retour des codes et
du protocole radio en configuration d'usine.
Pour réinitialiser le Digipad :
1. Ouvrir le Digipad avec la clé fournie.
2. Appuyer sur la touche ADR (environ 10 s). Le voyant du haut s'allume pendant
l'appui puis les 2 voyants clignotent 7 fois. Le Digipad est réinitialisé.
3. Refermer le Digipad.
4. Recommencer l'installation complète : mémorisations, changement de code
principal, etc.
7.3. Erreurs de saisie de code
7.3.1. Début de saisie de code incorrect
Poursuivre en saisissant le bon code et valider avec la touche SET ou appuyer sur
une touche de commande. Seuls les derniers chiffres tapés seront pris en compte.
7.3.2. Plusieurs saisies de codes erronés
Le voyant du bas clignote rapidement à l'appui sur n'importe quelle touche.
5 codes erronés différents ont été saisis successivement. Par sécurité, le Digipad est
verrouillé pendant 5 min.
Attendre 5 min.
[fig.F]
[fig.G]
[fig.H]
[fig.I]
[fig. J]
[fig. C]
[fig. K]
