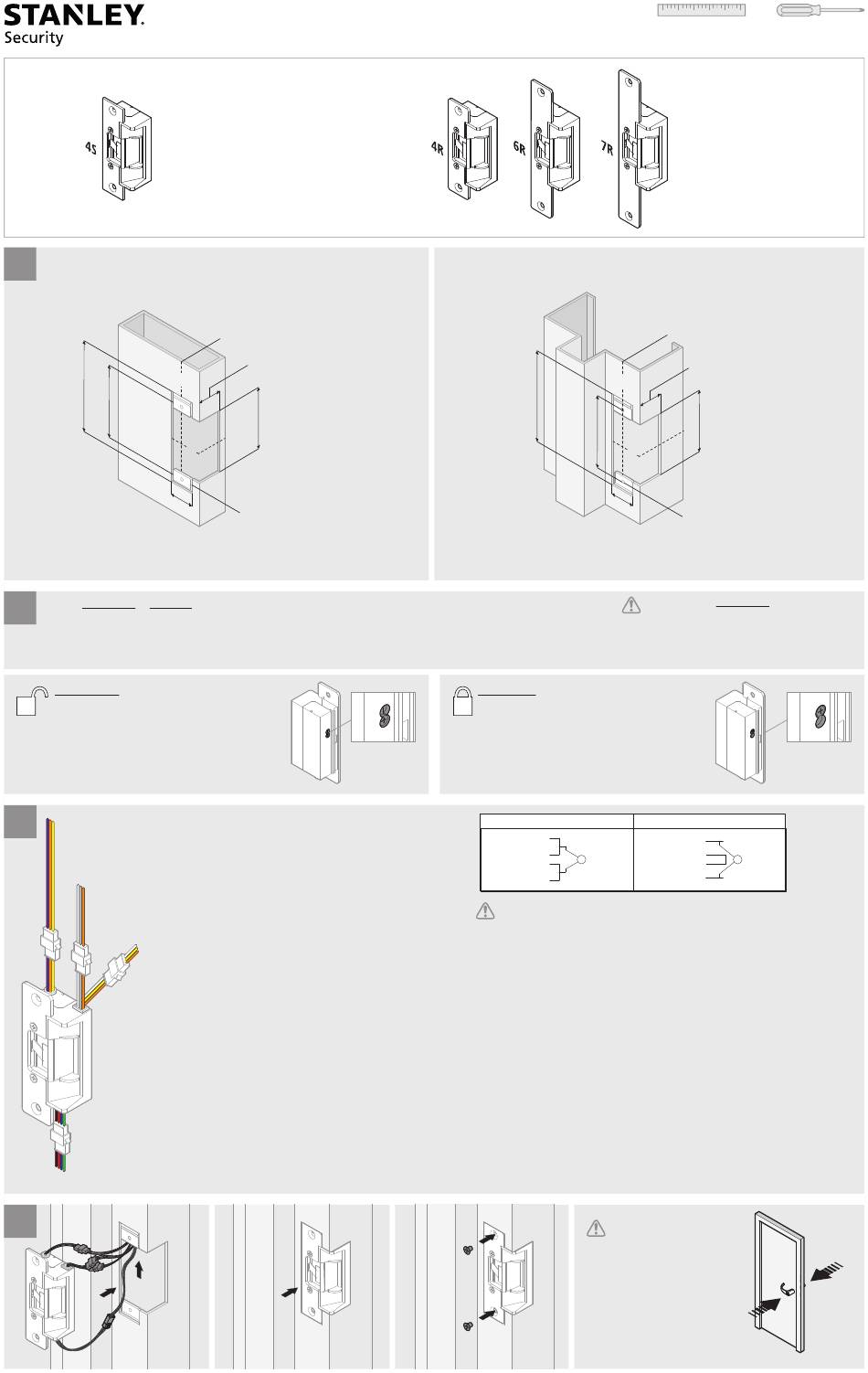

Stanley ES4 Installation Instructions

ES4 Installation Instructions
Hollow Metal/Wood Frame
Marco de aluminio hueco/de madera
Cadre métallique /en bois creux
1
Aluminum/Wood Frame
Marco de aluminio/madera
Cadre en aluminium/bois
4-7/8"
123.8 mm
*
*Size dependent on model template
*El tamaño depende de la plantilla del modelo
*La taille dépend du gabarit du modèle
2
Choose Fail-Secure or Fail-Safe.
Verrouillage ou Déverrouillage si hors tension.
Fail-Secure Trabapestillo eléctrico Verrouillage si hors tension
Power to Unlock: Unlocked when energized. Locked when
de-energized and during power failure.
Alimentar la cerradura para abrirla: La cerradura permanece abierta
cuando recibe alimentación. La cerradura permanece cerrada cuando
no está alimentada y durante fallas de energía.
Alimenter pour déverrouiller : Déverrouillée si sous tension.
Verrouillée si hors tension et en cas de panne.
3
Keeper/Deadlocked: Cerrojo/Bloqueado:
Purple – COM Violeta – COM
Brown – N/O Marrón – N/O
Yellow – N/C Amarillo – N/C
Latch Status:
Estado del
Orange – COM pestillo:
White – N/O Naranja – COM
Grey – N/C Blanco – N/O
Gris – N/C
Keeper-Open/Closed:
WHT/BLK – COM
YEL/BLK – N/O
ORG/BLK – N/C
Electrical Data
Dual Voltage:
200/100mA @12/24VDC
140/70mA @ 12/24VAC
Solenoid:
Black/Red/Blue /Green
4
ES4 Instrucciones de instalación ES4 Instructions d'installation
Must align with Lock Bolt centerline horizontally.
Debe alinearse con la línea central del pasador de
cerrojo horizontalmente.
Doit s'aligner horizontalement avec l'axe central du
pêne de serrure.
1-3/16"
30.2 mm
C L
3-3/8"
85.7 mm
C L
*
2x Tap #12-24 UNC THDS
2x perno roscado #12-24 UNC
2x Taraud #12-24 UNC THDS
Elija el modo trabapestillo eléctrico o destrabapestillo eléctrico. Choisir entre
Gâche/Verrouillée
automatiquement :
Pourpre – COM
Brun – N/O
Jaune – N/C
État du loquet:
Orange – COM
Blanc – N/O
Gris – N/C
Cerrojo abierto/cerra- Gâche-Ouverte/Fer-
do: mée:
BLANC/NEG – COM BLANC/NOIR – COM
YEL/NEG – N/O JAUNE/NOIR – N/O
ORG/NEG – N/C ORANGE/NOIR – N/C
Datos eléctricos Données électriques
Tensión doble:
200/100 mA a 12/24 VCC
140/100 mA a 12/24 VCA
Solenoide: Solénoïde:
Negro/Rojo/Negro/Verde Noir/Rouge/Noir/Vert
Hollow Metal/Wood Frame
Marco de aluminio hueco/madera
Cadre métallique creux/bois
4-7/8"
123.8 mm
*Size dependent on model template
*El tamaño depende de la plantilla del modelo
*La taille dépend du gabarit du modèle
Fail-Safe Destrabapestillo eléctrico Déverrouillage si hors tension
Power to Lock: Locked when energized. Unlocked when
de-energized and during power failure.
Alimentar la cerradura para cerrarla: La cerradura permanece
cerrada cuando recibe alimentación. La cerradura permanece abierta
cuando no está alimentada y durante fallas de energía.
Alimenter pour verrouiller : Verrouillée si sous tension. Déverrouillée
si hors tension et en cas de panne.
RED ROJO ROUGE
BLK NEG NOIR
BLU BLU BLEU
GRN GRN GRN
The installed strike must not impair the operation of an emergency exit or panic
hardware. Wire leads must not be connected to conductors larger than 18AWG.
La cerradura eléctrica instalada no debe afectar el funcionamiento de una salida de
emergencia o dispositivo de pánico
La gâche installée ne doit pas entraver le fonctionnement de la sortie de secours ou de la
serrure antipanique.
Monitoring
Latch Status: SDPT, dry 3Amp @ 30V (standard)
Estado del pestillo: SDPT, seco 3 amperios a 30 V (estándar)
État du loquet : SDPT, sec 3Amp à 30V (standard)
Keeper Closed/Deadlocked (standard)
Bitension:
Cerrojo cerrado/bloqueado (estándar)
200/100mA à 12/24VCC
Gâche Fermée/Verrouillée automatiquement (standard)
140/70mA à 12/24VCA
Keeper Open/Closed Status: SPDT, Dry 3Amp @ 30V
Cerrojo abierto/cerrado: SPDT, seco, 3 amperios a 30 V
État de Gâche Ouverte/Fermée : SPDT, sec 3Amp à 30V
Aluminum/Wood Frame
Marco de aluminio/madera
Cadre en aluminum/bois
Must align with Lock Bolt centerline horizontally.
Debe alinearse con la línea central del pasador de
cerrojo horizontalmente.
Doit s'aligner horizontalement avec l'axe central du
pêne de serrure.
1-3/16"
30.2 mm
C L
*
C L
*
2x Tap #12-24 UNC THDS
2x perno roscado #12-24 UNC
2x Taraud #12-24 UNC THDS
ES4 Series ships Fail-Secure.
a Serie ES4 envía el modo trabapestillo eléctrico.
La Série ES4 est expédiée en mode.
12V
+
RED ROJO ROUGE
MOV
BLK NEG NOIR
MOV
BLU BLU BLEU
MOV
–
GRN GRN GRN
Monitoreo Contrôle
Door should have 1/32" (.8mm)
of allowable movement in the
keeper when it is shut.
La puerta debe tener 1/32"
(.8mm) de movimiento tolerable
en el cerrojo cuando está cerrada.
La porte doit avoir 1/32" (.8mm)
de tolérance de mouvement dans
la gâche lorsqu'elle est fermée.
3-3/8"
85.7 mm
24V
+
MOV
MOV
MOV
–
