MONTAGE DE L'ASSEMBLAGE MITE-R-
SLIDE
6. En utilisant deux vis à chapeau 1/4"-20 x 1-1/4" et
deux rondelles plates 1/4", attacher chacun des
supports de montage d'arbre à chaque bout de l'arbre
(Image 5) en utilisant les blocs de montage taraudé.
Positionner le Mite-R-Slide contre le Mast-R-Fence.
Positionner l'assemblage du Mast-R-Slide afin que le
sous-guide sur le guide à onglet soit avec le coin du
haut de la table pour une meilleure capacité inter-
coupante.
Important
Si vous attachez votre Mite-R-Slide à
un Mast-R-Fence ou un Mast-R-Fence
II , suivez les instructions 7 à 11
(Image 6-9)( pour attacher les support
petits et grands du Mite-R-Slide.
Si vous attachez votre Mite-R-Slide à
un Rout-R-Fence, modèle #04100,
suivez les étapes 7 à 11. Cependant, il
n'ya qu'une seule vis et rondelle à
utiliser pour le petit support et deux
vis pour le grand support. Vous
devrez monter votre grand support 2-
1/2"à partir du côté gauche de votre
guide.
7. En utilisant des écrous à quatre pans1/4"-20
provenant du sac à pièces, glissez-en deux dans les
espaces inférieurs en forme de T à l'arrière du guide.
Vous aurez besoin de deux écrous pour le grand
support de serrage et deux écrous pour le petit
support sur le côté opposé de l'arbre (Image 6).

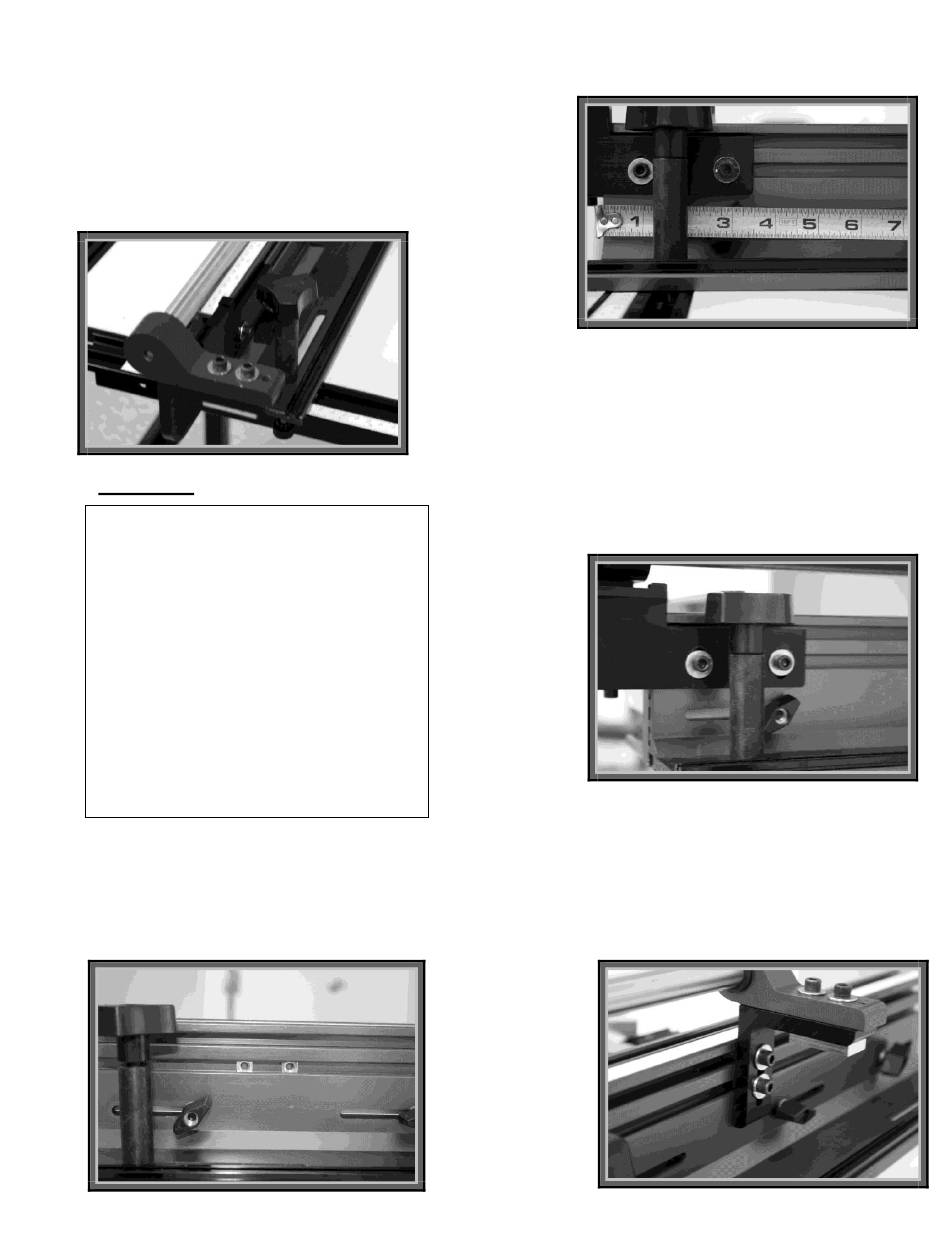

IMAGE 5
IMAGE 6
8. Il faut attacher le grand support Mite-R-
Slide 3-1/2" à partir du côté gauche de
votre guide (Image 7) (Pour le montage
#04010 mesurer 2-1/2"
9. Une fois que vous avez alignez les
écrous à quatre pans et que vous avez
mesurez selon le type de guide que vous
avez, attachez le grand support au guide
avec deux vis à chapeau 1/4" - 20 x 3/4" et
deux rondelles (Image. 8). NE PAS
SERRER LE MATÉRIEL CARE
D'AUTRES RÉGLAGES DOIVENT ÊTRE
FAITS.
11. Comme pour les étapes de 7 à 9, utilisez
le même matériel pour attacher le petit
support à l'autre bout de l'arbre. Cependant,
les écrous à quatre pans seront au sens
vertical (Un de chaque côté de votre guide.
(Image 9) SERRER LE MATÉRIEL CARE
D'AUTRES RÉGLAGES DOIVENT ÊTRE
FAITS.
IMAGE 7
IMAGE 9
