Japan CBM 0S80 Instruction Manual

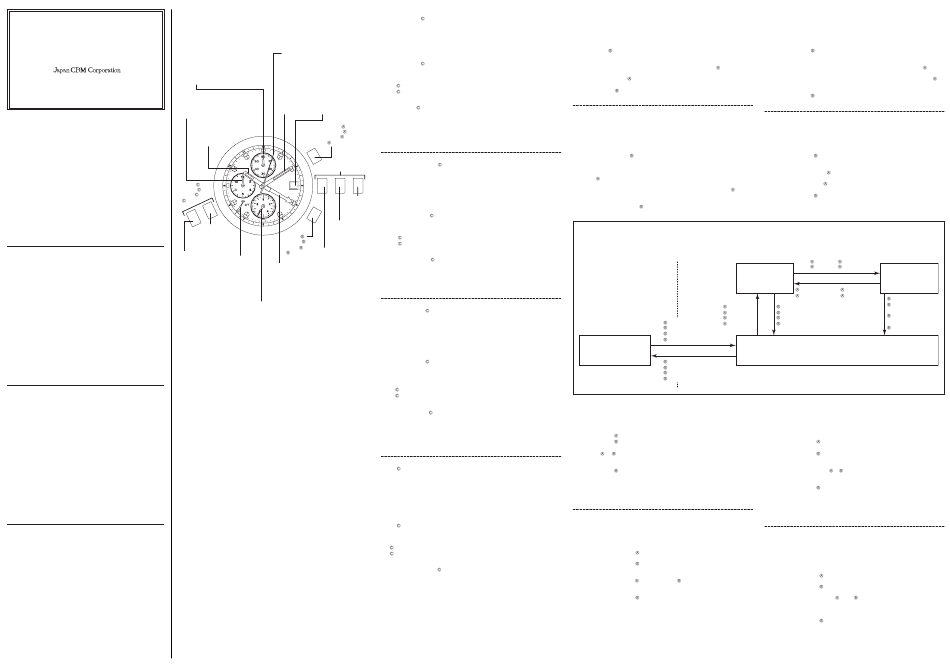

NAMES OF PARTS AND THEIR FUNCTION
NOM DES PIECES ET LEURS FONCTIONS
CAL. 0S80
NOMBRES DE LAS PIEZAS Y SUS FUNCIONES
ANALOG QUARTZ INSTRUCTION MANUAL
BEZEICHNUNG DER TEILE UND IHRE FUNKTION
MODE D'EMPLOI DE QUARTZ ANALOGIQUE
MANUAL DE INSTRUCCIONES DE CUARZO ANALOGICO
BEDIENUNGSANLEITUNG FÜR ANALOG-QUARZUHR
WATCH & CLOCK OVERSEAS DIVISION
5th Floor, CBM Building, 5-68-10
Nakano, Nakano-ku, Tokyo, 164-0001, JAPAN
Tel: 81-3-5345-7860 / Fax: 81-3-5345-7861
Chronograph hour hand
TO-0516
Aiguille des heures du chronographe
Manecilla de las horas del cronógrafo
Stoppuhr-Stundenzeiger
SPECIFICATIONS
1) Feature
Chronograph 1/20 second basis
Minimum measuring unit : 1/20 second
Maximum measuring range: Up to 11hours 59minutes 59seconds
Alarm
3-minutes snooze type
ON/OFF indication by hand
Date indication
2) Accuracy
Average ±20 second/month under normal circumstances
(5°C to 35°C / 41°F to 95°F)
Button
Bouton
3) Battery
Botón
Type of Battery : 1 Silver Oxide SR927W type
-Taste
Battery Life : About 2 years (*Customer's use based upon 12
hours chronograph and 15seconds alarm operation
per day)
* The battery is a monitor power cell that has been factory-installed. For this
reason it may wear out before the 2 years from the time of purchase are up.
4) Operating Temperature
–10°C to 60°C / 14°F to 140°F
SPECIFICATIONS
1st position
1) Fonction er
1
Chronographe sur la base de 1/20ème de seconde 1ª posición
Unité de mesure minimum : 1/20ème de seconde 1. position
Plage de mesure maximum: Jusqu'à 11 heures 59 minutes et 59
secondes
Alarme
Type somnolence 3 minutes
Indication ON/OFF par aiguille
Indication de la date
2) Accuracy
Moyenne de ±20 secondes/mois en conditions normales
(5°C à 35°C / 41°F à 95°F)
3) Pile
Type de pile: 1 pile à l'oxyde d'argent SR927W OPERATION
Autonomie : environ 2 ans (*Utilisation basée sur un
1) Setting the Time
fonctionnement de 2 heures du chronographe et de 15
1. Pull the crown out to the 2nd position so that the second hand stops at 0 position.
secondes de l'alarme par jour par le consommateur)
2. Turn the crown to set hour and minute hands.
* La pile est une pile de contrôle qui a été montée en usine. Pour cette raison,
3. When the crown is pushed back to the normal position in synchonization with a
elle risque d'être épuisée avant les 2 ans à compter de la date d'achat.
4) Température de fonctionnement
2) Setting the Date
–10°C à 60°C / 14°F à 140°F
1. Pull the crown out to the 1st position.
2. Turn the crown to left to set the date.
ESPECIFICACIONES
1) Características
3. After the date has been set, push the crown back to the normal position.
Cronógrafo con unidades de 1/20 segundo
Mínima unidad de medida : 1/20 segundo
UTILISATION
Máxima gama de medición: Hasta 11 horas 59 minutos 59
segundos 1) Réglage de l'heure
Alarma
1. Tirez la couronne sur le 2
Tipo despertador de 3 minutos
2. Tournez la couronne pour régler l'aiguille des heures et l'aiguille des minutes.
Activación/desactivación manual
3. Lorsque vous repoussez la couronne sur sa position normale en synchronisation
Indicación de la fecha
2) Precisión 2) Réglage de la date
Promedio ±20 segundos/mes a temperaturas normales
1. Tirez la couronne sur le 1
(5ºC – 35ºC/41ºF – 95ºF)
2. Tournez la couronne vers la gauche pour régler la date.
3) Pila
Tipo de pila : 1 de óxido de plata SR927W o equivalente
3. Quand l'heure est réglée, repoussez la couronne sur sa position normale.
Duración de la pila: Aproximadamente 2 años (*Considerando un uso
de 12 horas de cronógrafo y 15 segundos de
FUNCIONAMIENTO
alarma por día)
* La pila es una celda eléctrica para el monitor, instala de fábrica. Por esta
1) Ajuste de la hora
razón puede descargarse antes de los 2 años desde el tiempo de compra.
1. Levante la perilla a la 2ª posición para que la manecilla de los segundos se
4) Temperatura de funcionamiento
2. Gire la perilla para ajustar las manecillas de la hora y minutos.
–10ºC – 60ºC / 14ºF – 140ºF
3. Cuando vuelve a presionar la perilla a la posición normal, sincronizado con la
TECHNISCHE DATEN
2) Ajuste de la fecha
1) Funktionen
1. Levante la perilla a la 1ª posición.
Stoppuhr (Chronograph) auf 1/20 Sekunde genau
2. Gire la perilla a la izquierda para ajustar la fecha.
Minimale Messeinheit : 1/20 Sekunde
Maximaler Messbereich: bis zu 11 Stunden, 59 Minuten, 59
Sekunden 3. Después de ajustar la fecha, presione la perilla a la posición normal.
Alarm
3-Minuten-Schlummermodus
BEDIENUNG
EIN/AUS-Anzeige durch Zeiger
1) Einstellung der Uhrzeit
Datumsanzeige
1. Die Krone bis zur 2. Position herausziehen, damit der Sekundenzeiger an der 0-
2) Gangabweichung
Durchschnittlich ±20 Sekunden/Monat unter Normalbedingungen
2. Mit der Krone den Stunden- und den Minutenzeiger einstellen.
(5 bis 35 ºC)
3. Wird die Krone synchron mit einem Zeitsignal in die Normalposition
3) Batterie
Typ : 1 Silberoxid-Knopfzelle Typ SR927W
2) Einstellung des Datums
Batterielebensdauer: ca. 2 Jahre (*Bei Nutzung der Stoppuhrfunktion
1. Die Krone bis zur ersten Position herausziehen.
für 12 Stunden und der Alarmfunktion für 15
2. Durch Drehen der Krone nach links das Datum einstellen.
Sekunden pro Tag)
* Die Batterie wurde werkseitig zu Prüfzwecken eingesetzt. Aus diesem Grund
ist sie u.U.bereits vor Ablauf von 2 Jahren nach Kaufdatum erschöpft.
3. Nach der Einstellung des Datums die Krone wieder in die Normalposition
4) Betriebstemperatur
–10 bis 60 ºC
Chronograph second hand
Trotteuse du chronographe
Chronograph minute hand Manecilla de segundos del cronógrafo
Stoppuhr-Sekundenzeiger
Aiguille des minutes du chronographe
Manecilla de minutos del cronógrafo
Stoppuhr-Minutenzeiger
Minute hand Date indication
Aiguille des Indication de
minutes date
Manecilla Indicación de
de minutos la fecha
Datumsanzeige
Minutenzeige
Hour hand
Button
Aiguille des heures
Bouton
Manecilla de las horas Botón
Stundenzeiger -Taste
Crown
Couronne
Perilla
Krone
2nd position
ème
2 cran
2ª posición
2. position
1st position
Normal position
1 er cran
Position normale
1ª posición
Button
Posición normal
1. position
Bouton
Normal position
Botón
Normal position
-Taste
Position normale
Alarm switch hand
cran
Posición normal
Aiguille de commutateur
Alarm hand
Normal position
d'alarme
Aiguille d'alarme
Manecilla de activación/
Manecilla de la alarma
desactivación de la
Alarmzeiger
alarma
Alarmumschaltzeiger
Second hand or Chronograph 1/20 second hand
Trotteuse des 20èmes de seconde du chronographe
Segunda manecilla o manecilla de cronógrafo de 1/20 segundo
Sekundenzeiger oder 1/20-Sekundenzeiger
time signal, small second hand begins to run.
* If the date is set between the hours of around 9:00 PM and 1:00 AM, the date may not
change on the following day.
ème
cran de façon que la trotteuse s'arrête à la position 0.
avec un top horaire, la petite trotteuse commence à fonctionner.
er cran.
* Si vous réglez la date à une heure située entre 9:00 PM (soir) et 1:00 AM (matin), la
date risque de ne pas changer le jour suivant.
detenga en la posición 0.
señal de la hora en punto, la manecilla de los segundos empieza a funcionar.
* Si se ajusta la fecha entre las horas entre 9:00 PM y 1:00 AM, la fecha puede no
cambiar el día siguiente.
Position stoppt.
zurückgedrückt, so beginnt der kleine Sekundenzeiger umzulaufen.
* Bei einer Datumseinstellung in der Zeit zwischen etwa 21.00 und 1.00 Uhr erfolgt u.U.
am nächstfolgenden Tag kein Datumswechsel.
zurückdrücken.
3) Using the Alarm
Pull the button . Alarm sounds when the hour hand aligns with the alarm
hand.
Setting the alarm time
1. Pull the crown out to the 1st position.
2. Turn the crown to the right to set the alarm hand to the desired set time.
(The date can be changed by turning the crown to the left.)
3. Return the crown to normal position.
4. Pull out botton to turn the alarm on.
5. The alarm will sound when the hour hand aligns with the alarm hand .
Switching the alarm ON/OFF
Button pulled out to the 1st position: ALARM ON
Button returned to the normal position: ALARM OFF
Turning off the alarm
Pressing button to return it to its normal position turns the alarm off when the
alarm is sounding.
Length of sounding time of alarm
The alarm sounds for 15seconds, then stops sounding for 2minutes and
45seconds.
This cycle is repeated by several times.
3) Emploi de l'alarme
Appuyez sur le bouton . L'alarme retentit quand l'aiguille des heures s'aligne
sur l'aiguille d'alarme.
Réglage de l'heure d'alarme
er
1. Tirez la couronne au 1 cran.
2. Tournez la couronne vers la droite pour régler l'aiguille d'alarme à l'heure
souhaitée..
(La date peut être modifiée en tournant la couronne vers la gauche.)
3. Ramenez la couronne à la position normale.
4. Tirez sur le bouton pour activer l'alarme.
5. L'alarme retentira quand l'aiguille des heures s'alignera sur l'aiguille d'alarme.
Commutation ON/OFF de l'alarme
Bouton tiré en position 1: ALARM ON
Bouton ramené en position normale: ALARM OFF
Désactivation de l'alarme
La pression du bouton pour le ramener en position normale désactive l'alarme
quand elle retentit.
Longueur du son de l'alarme
L'alarme retentit 15 secondes, puis s'arrête 2 minutes et 45 secondes.
Ce cycle se répète plusieurs fois.
3) Uso de la alarma
Levante el botón . La alarma suena cuando la manecilla de las horas se
alinea con la manecilla de la alarma.
Ajuste de la hora de la alarma
1. Levante la perilla a la 1ra posición.
2. Gire la perilla a la derecha para ajustar la manecilla de la alarma al tiempo de
ajuste deseado.
(La fecha puede cambiarse girando la perilla a la izquierda.)
3. Vuelva la perilla a la posición normal.
4. Levante el botón para activar la alarma.
5. La alarma sonará cuando la manecilla de las horas se alinee con la manecilla
de la alarma.
Activando/desactivando la alarma
Botón levantado a la 1ra posición: Alarma activada
Botón vuelto a la posición normal: Alarma desactivada
Apagando la alarma
Presionando el botón para que vuelva a su posición normal apaga la alarma
cuando la misma está sonando.
Duración del sonido de la alarma
La alarma suena durante 15 segundos y entonces deja de sonar durante 2 minutos
y 45 segundos.
Este ciclo se repite varias veces.
3) Nutzung der Alarmfunktion
Die -Taste herausziehen.Der Alarm ertönt, sobald der Stundenzeiger mit dem
Alarmzeiger fluchtet.
Einstellung der Alarmzeit
1. Die Krone bis zur ersten Position herausziehen.
2. Die Krone im Uhrzeigersinn drehen, um den Alarmzeiger auf die gewünschte
Zeit einzustellen.
(Das Datum lässt sich durch Drehen der Krone entgegen dem Uhrzeigersinn
einstellen.)
3. Die Krone in die Normalposition zurückdrücken.
4. Die -Taste herausziehen, um den Alarm zu aktivieren.
5. Der Alarm ertönt, sobald der Stundenzeiger mit dem Alarmzeiger fluchtet.
Ein-/Ausschalten der Alarmfunktion
Die -Taste bis zur ersten Position herausgezogen: ALARM EIN
Die -Taste in die Normalposition zurückgedrückt: ALARM AUS
Ausschalten der Alarmfunktion
Durch Zurückdrücken der -Taste in ihre Normalposition wird der Alarmton
ausgeschaltet, wenn er zu hören ist.
Alarmtondauer
Der Alarm ertönt 15 Sekunden lang und stoppt dann für 2 Minuten und 45
Sekunden.
Dieser Zyklus wird mehrmals wiederholt.
4) Using the Chronograph
This chronograph is able to measure and display time in 1/20 second united up
to maximum of 12 hours.
The chronograph 1/20 second hand keeps continuously for 30 seconds after
starting, and then stops at 0 position.
Measuring time with the chronograph
1. Press button to change the watch to the chronograph mode.
The second hand stops at the 0 position, and changes to the chronograph 1/20
second hand.
2. The chronograph can be started and stopped each time button is pressed.
The chronograph 1/20 second hand stops at the 0 position 30 seconds after
starting, When button is pressed to stop the chronograph, the chronograph
1/20 second hand advances rapidly to display the measured time.
3. Pressing button resets the chronograph and all hands return to their 0
positions.
4) Utilisation du chronographe
Ce chronographe est capable de mesurer et d'afficher le temps par 20èmes de
seconde jusqu'à la durée maximale cumulée de 12 heures.
La trotteuse des 20èmes de seconde du chronographe défile de façon continue
pendant 30 secondes quand vous commencez à utiliser le chronographe, puis
elle s'arrête à la position 0.
Mesure du temps avec le chronographe
1. Appuyez sur le bouton pour mettre la montre en mode chronographe.
La trotteuse s'arrête à la position 0, puis elle est remplacée par la trotteuse des
20èmes de seconde du chronographe.
2. Le chronographe démarre et s'arrête chaque fois que vous appuyez sur le
bouton .
La trotteuse des 20èmes de seconde du chronographe s'arrête à la position 0
30 secondes après le démarrage. Quand vous appuyez sur le bouton pour
arrêter le chronographe, la trotteuse des 20èmes de seconde du chronographe
avance rapidement pour afficher le temps mesuré.
3. Une pression sur le bouton réinitialise le chronographe et toutes les aiguilles
reviennent à la position 0.
SELECTION OF DISPLAY
SÉlECTION DE L'AFFICHAGE
SELECCIÓN DE LA INDICACIÓN
WAHL DER DISPLAYANZEIGE
MEASUREMENT
MEDICION
ZEIT MESSEN
[Time Mode]
Start
[Mode Heure]
Démarrage
[Modo de la hora]
Empieza
[Uhr-Modus] Mode change
Starten
Changement de mode
Cambio de modo
Betriebsart umschalten
TIME INDICATION
INDICATION DU TEMPS
INDICACION DEL TIEMPO
ZEITANZEIGE
Mode change
Changement de mode
Cambio de modo
Changement de mode
5) Chronograph 0 Position Reset (Including after replacing battery)
This procedure should be performed when the chronograph second hand and
chronograph 1/20 second hand do not return to the 0 position after the
chronograph has been reset, and including after the battery has been replaced.
1. Pull the crown out to the 2nd position.
2. Press button to set the chronograph second hand to the 0 position.
3. Press button to set the chronograph 1/20 second hand to the 0 position.
The chronograph hands can be advanced rapidly by continuously pressing
button or .
4. Once the hands have been zeroed, reset the time and return the crown to its
normal position.
5. Press button to check that the chronograph hands are reset to the 0
position.
* Do not return crown to normal position while chronograph second hand and 1/20
chronograph second hand return to 0 position.
Each hands stop on the way when crown is returned to normal position and these
hands position are recognized as 0 position.
5) Réinitialisation à la position 0 du chronographe
(y compris après le remplacement de la pile)
Effectuez ces opérations si la trotteuse du chronographe et la trotteuse des
20èmes de seconde du chronographe ne reviennent pas à la position 0 quand
vous réinitialisez le chronographe, et après le remplacement de la pile.
ème
1. Tirez la couronne sur le 2 cran.
2. Appuyez sur le bouton pour mettre la trotteuse du chronographe sur la
position 0.
3. Appuyez sur le bouton tpour mettre la trotteuse des 20èmes de seconde
du chronographe sur la position 0.
Les aiguilles du chronographe avancent rapidement si vous maintenez la
pression sur le bouton ou sur le bouton .
4. Lorsque les aiguilles sont revenues à 0, reréglez l'heure et ramenez la
couronne sur sa position normale.
5. Appuyez sur le bouton pour vérifier que les aiguilles du chronographe sont
bien réglées sur la position 0.
* Ne ramenez pas la couronne sur sa position normale pendant que la trotteuse du
chronographe et la trotteuse des 20èmes de seconde du chronographe sont en train
de revenir à la position 0.
Les aiguilles s'arrêteront à une position intermédiaire si vous ramenez la couronne
sur sa position normale, et cette position des aiguilles sera considérée comme la
position 0.
4) Utilización del cronógrafo
Este cronógrafo puede medir y mostrar la hora en unidades de 1/20 segundo
hasta un máximo de 12 horas.
La manecilla de 1/20 segundo del cronógrafo funciona continuamente durante
30 segundos después de empezar y se detiene en la posición 0.
Medición del tiempo con el cronógrafo
1. Presione el botón para cambiar el reloj al modo de cronógrafo.
La manecilla de los segundos se detiene en la posición 0 y cambia a la
manecilla de 1/20 segundo del cronógrafo.
2. El cronógrafo puede empezar y parar cada vez que presiona el botón .
La manecilla de 1/20 segundo del cronógrafo se detiene en la posición de 0
segundo 30 segundos después de empezar. Cuando se presiona el botón
para detener el cronógrafo, la manecilla del cronógrafo de 1/20 segundo
avanza rápidamente para mostrar el tiempo medido.
3. Presione el botón para reponer el cronógrafo y todas las manecillas vuelven
a sus posiciones de 0.
4) Einsatz der Stoppuhr
Diese Stoppuhr kann Zeitspannen bis zu maximal 12 Stunden akkumulierend in
Einheiten von 1/20 Sekunde messen und anzeigen.
Der 1/20-Sekundenzeiger der Stoppuhr läuft nach dem Start kontinuierlich 30
Sekunden lang um und stoppt dann an der 0-Position.
Zeitmessung mit der Stoppuhr
1. Durch Drücken der -Taste vom Uhr- auf den Stoppuhr-Modus umschalten.
Daraufhin stoppt der Sekundenzeiger an der 0-Position, und der 1/20-
Sekundenzeiger der Stoppuhr ist nun aktiviert.
2. Durch jedes Drücken der -Taste lässt sich die Stoppuhr starten und stoppen.
30 Sekunden nach dem Start stoppt der 1/20-Sekundenzeiger der Stoppuhr an
der 0-Position. Wird die -Taste zum Stoppen der Zeit gedrückt, so läuft der
1/20-Sekundenzeiger rasch zur Anzeige der gemessenen Zeit um.
3. Durch Drücken der -Taste wird die Stoppuhr rückgesetzt und alle Zeiger
kehren in ihre Ausgangspositionen zurück.
[Chronograph Mode]
[Mode Chronographe]
[Modo del cronómetro]
[Stoppuhr-Modus]
Stop Arrêt
Parada Stoppen
STOP
MESURE ARRET
PARADA
ZEIT STOPPEN
Restart Redémarrage
Reinicialización Erneut starten
Reset Chronograph
Réinitialisation du
Reset Chronograph
chronographe
Réinitialisation du chronographe
Reposición del
Reposición del cronógrafo
cronógrafo
Stoppuhr rücksetzen
Stoppuhr rücksetzen
RESET
REINITIALISATION
REPOSICION
RÜCKSETZEN
5) Reposición a la posición 0 del cronógrafo (También después de
cambiar la pila)
Este procedimiento debe hacerse cuando la manecilla de los segundos del
cronógrafo y la manecilla de 1/20 segundo no vuelven a la posición 0 segundo
después de reponer el cronógrafo y esto incluye el caso de cambio de la pila.
1. Levante la preilla a la 2ª posición
2. Presione el botón para ajustar la manecilla de segundos del cronógrafo a
la posición 0.
3. Presione el botón para ajustar la manecilla de 1/20 segundos del
cronógrafo a la posición 0.
Las manecillas del cronógrafo pueden avanzar rápidamente presionando
continuamente el botón o .
4. Cuando las manecillas están en cero, reponga la hora y vuelva la perilla a la
posición normal.
5. Presione el botón para verificar que las manecillas del cronógrafo
volvieron a la posición 0.
* No vuelva la perilla a la posición normal cuando la manecilla de segundos del
cronógrafo y la manecilla de 1/20 segundo del cronógrafo vuelven a la posición 0.
Cada manecilla se detiene en el medio cuando la peirlla vuelve a la posición normal
y estas posiciones se reconocen ahora como posición 0.
5) Rücksetzen der Stoppuhr in die 0-Position (auch nach
Batterieaustausch)
Dieses Verfahren ist auszuführen, wenn der Sekundenzeiger und der 1/20-
Sekundenzeiger nach dem Rücksetzen der Stoppuhr nicht auf die 0-Position
zurückspringen; auch nach jedem Batteriewechsel ist dieses Vorgehen
erforderlich.
1. Die Krone bis zur zweiten Position herausziehen.
2. Durch Drücken der -Taste den Stoppuhr-Sekundenzeiger in die 0-Position
bringen.
3. Durch Drücken der -Taste den 1/20-Sekundenzeiger in die 0-Position
bringen.
Durch Gedrückthalten von - oder -Taste lassen sich die Stoppuhrzeiger
rasch bewegen.
4. Sobald die Zeiger in Ausgangsstellung sind, die Zeit rücksetzen und die
Krone in ihre Normalposition zurückdrücken.
5. Durch Drücken der -Taste sicherstellen, dass die Stoppuhrzeiger auf 0-
Position rückgesetzt sind.
* Während des Rücksetzens von Sekundenzeiger und 1/20-Sekundenzeiger auf 0-
Position keinesfalls die Krone in Normalposition zurückdrücken.
Die einzelnen Zeiger stoppen auf ihrem Weg, wenn die Krone in Normalposition
zurückgedrückt wird und diese Zeigerstellungen als 0-Positionen interpretiert werden.
