Deutsch
ACHTUNG!
Wird ein doppelt-differenzdruckloser Verteiler vorgesehen, ist die
Verdrahtung des Rücklauffühlers gemäß (siehe Bild 10 ) den
Anweisungen vorzunehmen.

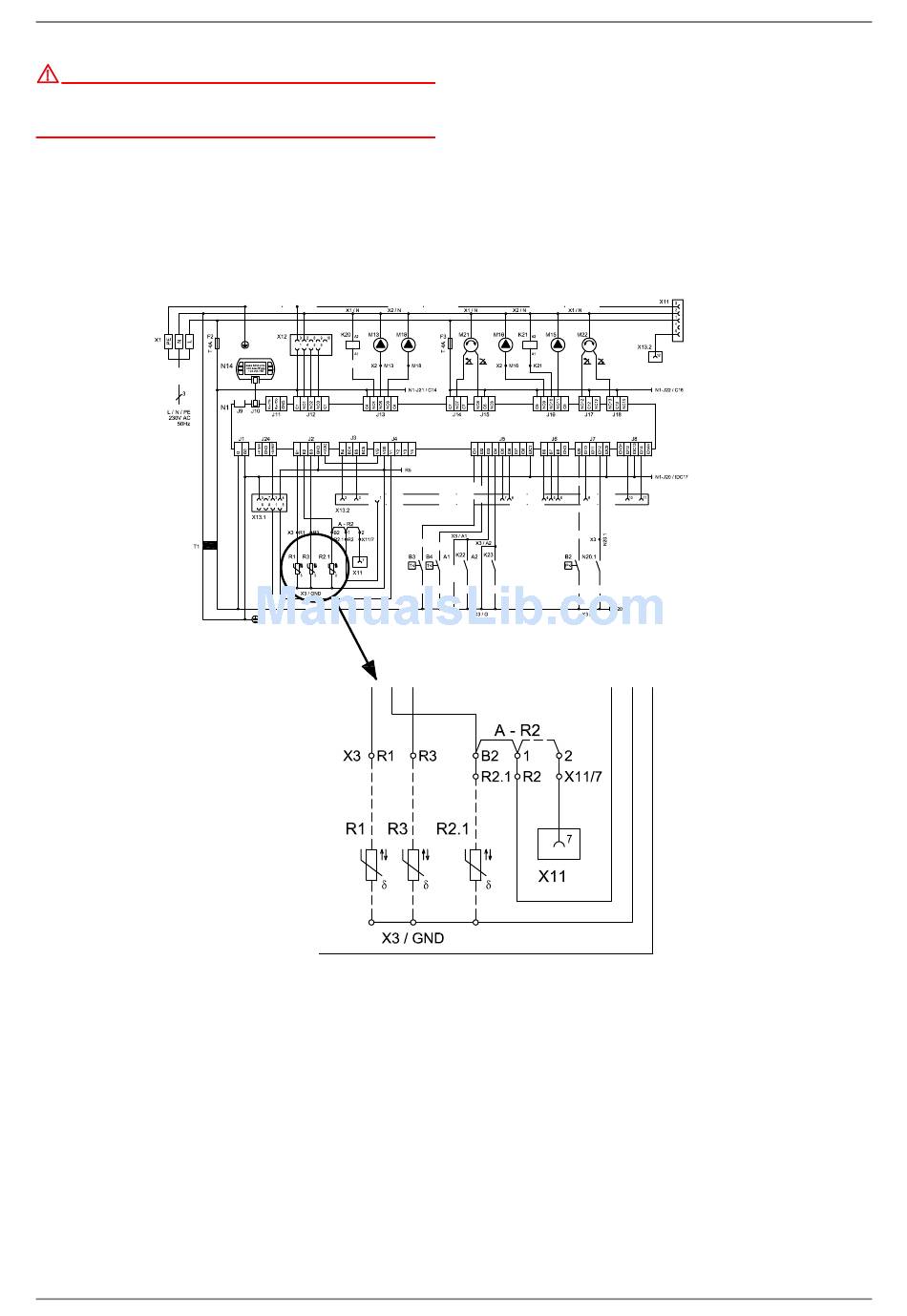

Bild 10 Schaltplan WPM EconPlus mit Brücke „A-R2" zwischen X3/B2 und X3/1 (nur bei DDV mit Rücklauffühler R2.1 zu beachten)
DE-8
Enthält der Heizkreis einen doppelt-differenzdrucklosen Verteiler
(DDV), muss am WPM EconPlus die Brücke „A-R2" zwischen
X3/B2 und X3/1 entfernt und zwischen den Klemmen X3/1 und
X3/2 wieder eingebaut werden. Die Rücklauftemperatur-Rege-
lung wird in diesem Fall von dem Temperaturfühler R2.1 erfasst,
der sich im DDV befindet. Der R2.1 ist an der Klemme X3/R2.1
anzuschließen. Bild 10 zeigt den entsprechenden Schaltplan mit
Darstellung der entsprechenden Brücken.
452163.66.30 · FD 9801
VWU 65 - VWU 80
