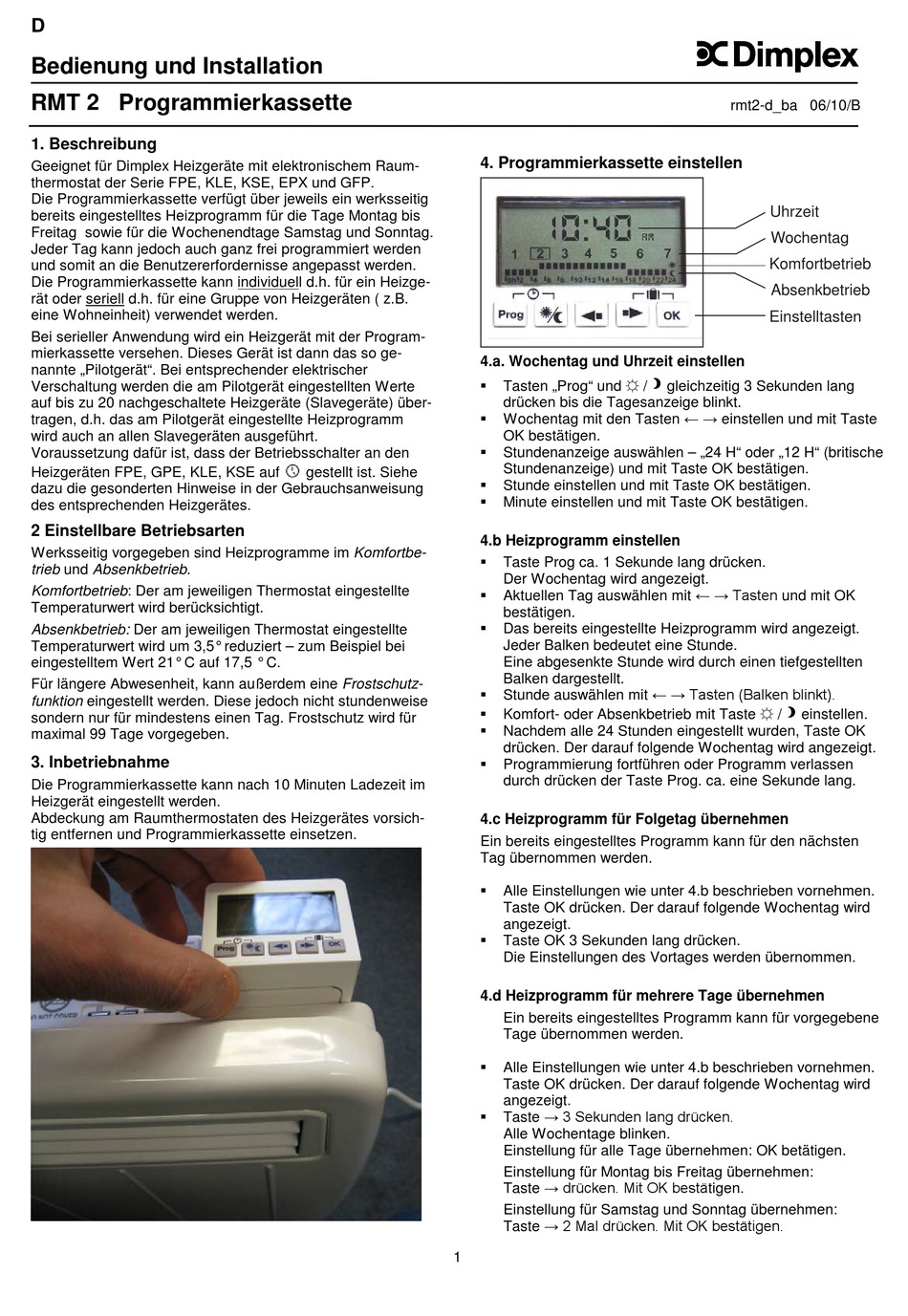

D
Bedienung und Installation
RMT 2 Programmierkassette
1. Beschreibung
Geeignet für Dimplex Heizgeräte mit elektronischem Raum-
thermostat der Serie FPE, KLE, KSE, EPX und GFP.
Die Programmierkassette verfügt über jeweils ein werksseitig
bereits eingestelltes Heizprogramm für die Tage Montag bis
Freitag sowie für die Wochenendtage Samstag und Sonntag.
Jeder Tag kann jedoch auch ganz frei programmiert werden
und somit an die Benutzererfordernisse angepasst werden.
Die Programmierkassette kann individuell d.h. für ein Heizge-
rät oder seriell d.h. für eine Gruppe von Heizgeräten ( z.B.
eine Wohneinheit) verwendet werden.
Bei serieller Anwendung wird ein Heizgerät mit der Program-
mierkassette versehen. Dieses Gerät ist dann das so ge-
nannte „Pilotgerät". Bei entsprechender elektrischer
Verschaltung werden die am Pilotgerät eingestellten Werte
auf bis zu 20 nachgeschaltete Heizgeräte (Slavegeräte) über-
tragen, d.h. das am Pilotgerät eingestellte Heizprogramm
wird auch an allen Slavegeräten ausgeführt.
Voraussetzung dafür ist, dass der Betriebsschalter an den
Heizgeräten FPE, GPE, KLE, KSE auf
dazu die gesonderten Hinweise in der Gebrauchsanweisung
des entsprechenden Heizgerätes.
2 Einstellbare Betriebsarten
Werksseitig vorgegeben sind Heizprogramme im Komfortbe-
trieb und Absenkbetrieb.
Komfortbetrieb: Der am jeweiligen Thermostat eingestellte
Temperaturwert wird berücksichtigt.
Absenkbetrieb: Der am jeweiligen Thermostat eingestellte
Temperaturwert wird um 3,5° reduziert – zum Beispiel bei
eingestelltem Wert 21° C auf 17,5 ° C.
Für längere Abwesenheit, kann außerdem eine Frostschutz-
funktion eingestellt werden. Diese jedoch nicht stundenweise
sondern nur für mindestens einen Tag. Frostschutz wird für
maximal 99 Tage vorgegeben.
3. Inbetriebnahme
Die Programmierkassette kann nach 10 Minuten Ladezeit im
Heizgerät eingestellt werden.
Abdeckung am Raumthermostaten des Heizgerätes vorsich-
tig entfernen und Programmierkassette einsetzen.
gestellt ist. Siehe
1
4. Programmierkassette einstellen
4.a. Wochentag und Uhrzeit einstellen
Tasten „Prog" und ☼ /

drücken bis die Tagesanzeige blinkt.
Wochentag mit den Tasten ← → einstellen und mit Taste

OK bestätigen.

Stundenanzeige auswählen – „24 H" oder „12 H" (britische
Stundenanzeige) und mit Taste OK bestätigen.

Stunde einstellen und mit Taste OK bestätigen.

Minute einstellen und mit Taste OK bestätigen.
4.b Heizprogramm einstellen

Taste Prog ca. 1 Sekunde lang drücken.
Der Wochentag wird angezeigt.
Aktuellen Tag auswählen mit ← → Tasten und mit OK

bestätigen.

Das bereits eingestellte Heizprogramm wird angezeigt.
Jeder Balken bedeutet eine Stunde.
Eine abgesenkte Stunde wird durch einen tiefgestellten
Balken dargestellt.
Stunde auswählen mit ← → Tasten (Balken blinkt).

Komfort- oder Absenkbetrieb mit Taste ☼ /


Nachdem alle 24 Stunden eingestellt wurden, Taste OK
drücken. Der darauf folgende Wochentag wird angezeigt.

Programmierung fortführen oder Programm verlassen
durch drücken der Taste Prog. ca. eine Sekunde lang.
4.c Heizprogramm für Folgetag übernehmen
Ein bereits eingestelltes Programm kann für den nächsten
Tag übernommen werden.

Alle Einstellungen wie unter 4.b beschrieben vornehmen.
Taste OK drücken. Der darauf folgende Wochentag wird
angezeigt.

Taste OK 3 Sekunden lang drücken.
Die Einstellungen des Vortages werden übernommen.
4.d Heizprogramm für mehrere Tage übernehmen
Ein bereits eingestelltes Programm kann für vorgegebene
Tage übernommen werden.

Alle Einstellungen wie unter 4.b beschrieben vornehmen.
Taste OK drücken. Der darauf folgende Wochentag wird
angezeigt.
Taste → 3 Sekunden lang drücken.

Alle Wochentage blinken.
Einstellung für alle Tage übernehmen: OK betätigen.
Einstellung für Montag bis Freitag übernehmen:
Taste → drücken. Mit OK bestätigen.
Einstellung für Samstag und Sonntag übernehmen:
Taste → 2 Mal drücken. Mit OK bestätigen.
rmt2-d_ba 06/10/B
Uhrzeit
Wochentag
Komfortbetrieb
Absenkbetrieb
Einstelltasten
gleichzeitig 3 Sekunden lang
einstellen.
