Leviton 41644 Series Instructions For Use

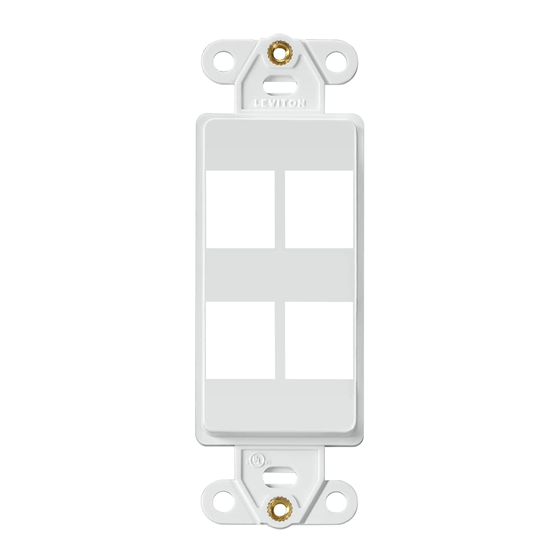

2-, 3-, 4-, 6-Port QuickPort
®
Decora Multimedia Inserts
®
Cadres d'insertion multimédias
Decora QuickPort à 2, 3, 4
MD MD
ou 6 points de connexion
Insertos QuickPort Decora
MC MC
Multimedia de 2, 3, 4 y 6
Puertos

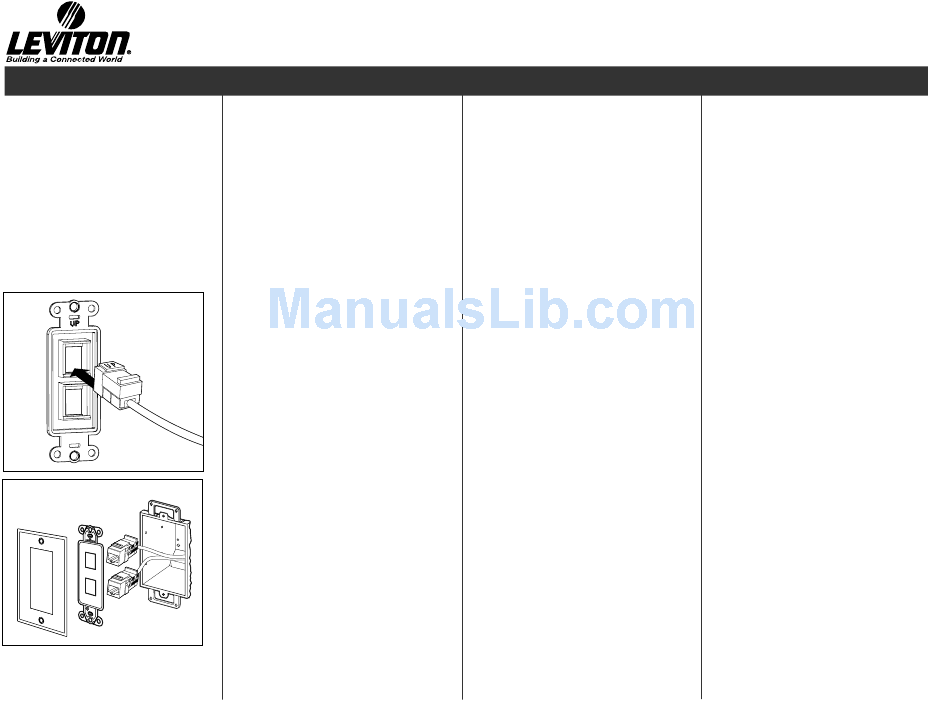

(Rear View)
(Vue arrière)
(Vista Posterior)
A Division of Leviton Manufacturing Co.,Inc.
Phone: (425) 485-4288
Fax: (425) 483-5270
www.levitonvoicedata.com
Instructions for Use
2-, 3-, 4-, 6-Port QuickPort
Decora ® Multimedia Inserts

DESCRIPTION

Decora Multimedia Inser ts combine voice,
data, audio and video in a designer style for
high-tech communications. Compatible with all
standard Decora wallplates and Decora Plus
snap-on wallplates with hidden mounting
screws and standard NEMA openings.

INSTALLATION

1.
If you are running your cables along the
surface of the wall, install Leviton's Surface
Mount Wiring Box (PN# 40851,
equivalent). If you are bringing your wires to
the wallplate from behind the wall, install a
Leviton Wallplate Mounting Bracket
(PN# C0224 or equivalent) or a standard
electrical wall box. Use the instructions that
accompany your specific box or bracket.
2. Run your cables to the wallplate location.
Attach connectors and modules to your
cables as indicated in the instructions that
accompany these items.
3.
Before you begin to snap the Leviton
connectors or modules into the rear of the
wallplate insert, observe the word "UP"
molded into the plastic tabs of these items.
NOTE: Connectors and modules must be
facing up for proper installation. If you
attempt to install Leviton connectors
and modules incorrectly, the wallplate
may become damaged.

Connector and Module Installation

F-connector, BNC, RCA, and Banana jack
Easily install these modules by depressing
the two plastic tabs (on the rear side)
between your thumb and index finger.
6- and 8-conductor modular connectors
First engage the bottom retaining tab of the
connector with the rear of the wallplate
opening. Then use your thumb or a small
screwdriver to depress the top tab and push
the connector into the rear of the wallplate.
If you have unused openings in your Leviton
wallplate, use snap-in blank modules to
cover the openings. This will keep debris
from contaminating or damaging your
connections on the rear side of the
wallplate.
Directives d'utilisation
®
Cadres d'insertion
multimédias Decora
QuickPort à 2, 3, 4 ou 6
MD
points de connexion
DESCRIPTION
De conception avancée,
d'inser tion multimédias
combiner en toute élégance les applications
de transmission de la voix, de données,
d'audio et de vidéo. Ils s'adaptent à toutes
les plaques ordinaires ou enclipsables des
gammes Decora et Decora Plus, se fixent au
or
moyen de vis cachées et sont dotés
d'ouvertures NEMA normalisées.
INSTALLATION
1.
Si les câbles sont acheminés à la surface
des murs, on doit utiliser une boîte de
câblage en saillie (du type 40851 de
Leviton); s'ils passent à l'intérieur, il faut
se doter d'un support de plaque (comme
le C0224 de Leviton) ou se servir d'une
boîte murale ordinaire. Quoiqu'il en soit, il
impor te de suivre les directives qui
accompagnent la boîte ou le support
utilisés.
2.
Acheminer les câbles jusqu'à l'em-
placement de la plaque murale. Fixer les
connecteurs et modules requis aux
câbles, conformément aux directives les
accompagnant.
3.
S'assurer d'orienter la mention « UP » des
divers connecteurs et modules vers le
haut avant de les enclencher à l'arrière du
cadre.
REMARQUE : les connecteurs et modules
doivent être
orientés pour
endommager la plaque murale.
Insertion des connecteurs et des modules
Connecteurs de type « F », « BNC », « RCA »
ou « banane »
Pour insérer ces connecteurs, il suffit de
comprimer les deux pattes arrière en plas-
tique entre le pouce et l'index.
41642-*
41643-*
41644-*
Instrucciones de uso
Insertos QuickPort
MD Decora Multimedia de 2, 3,
MC
4 y 6 Puertos
DESCRIPCIÓN
Los Insertos Decora Multimedia combinan voz,
datos, audio y video para las comunicaciones de
ces cadres
alta tecnología con un estilo elegante. Son
permettent de
compatibles con todos los marcos de pared
estándar Decora y Decora Plus instántaneos con
tornillos escondidos y aperturas NEMA estándar.
INSTALACIÓN
1. Si ha instalado los cables al borde de la
pared, instale la caja de superficie de Leviton
(No. de parte 40851 o equivalente). Si trae
sus cable desde adentro de la pared, instale
el soporte para el marco de pared de Leviton
(No. de parte C0224 o equivalente) o a una
caja eléctrica
instrucciones correspondientes a su caja o
soporte.
2.
Instale el cable en la localidad del marco de
pared. Instale los conectores y módulos
siguiendo las instrucciones correspondientes.
3. Antes de instalar los conectores o módulos
en la parte posterior del inserto del marco de
pared, respete la orientación "UP" (arriba) de
estos artefactos.
NOTA: Los conectores y módulos deben estar ori-
entados correctamente para desem-
peñarse de manera satisfactoria. Si
intenta instalar los conectores o módulos
Leviton incorrectamente, podrá dañar el
marco de pared.
Instalación de Conector y Módulo
Conector Tipo F, BNC, RCA y Banana
correctement
Instale estos módulos fácilmente presionan-
ne pas
do las dos marcas plásticas (en la parte pos-
terior) entre sus dedos pulgar e índice.
Conectores modulares de 6 y 8 conductores
Primero inserte la clavija inferior del conector
en la apertura posterior del marco de pared.
Utilizando su dedo pulgar o un destornillador,
presione la clavija superior e inserte el
conector en la parte posterior del marco de
pared.
41646-*
41666-*
41688-*
MC
estándar. Siga las
PK-93115-10-02-0A
