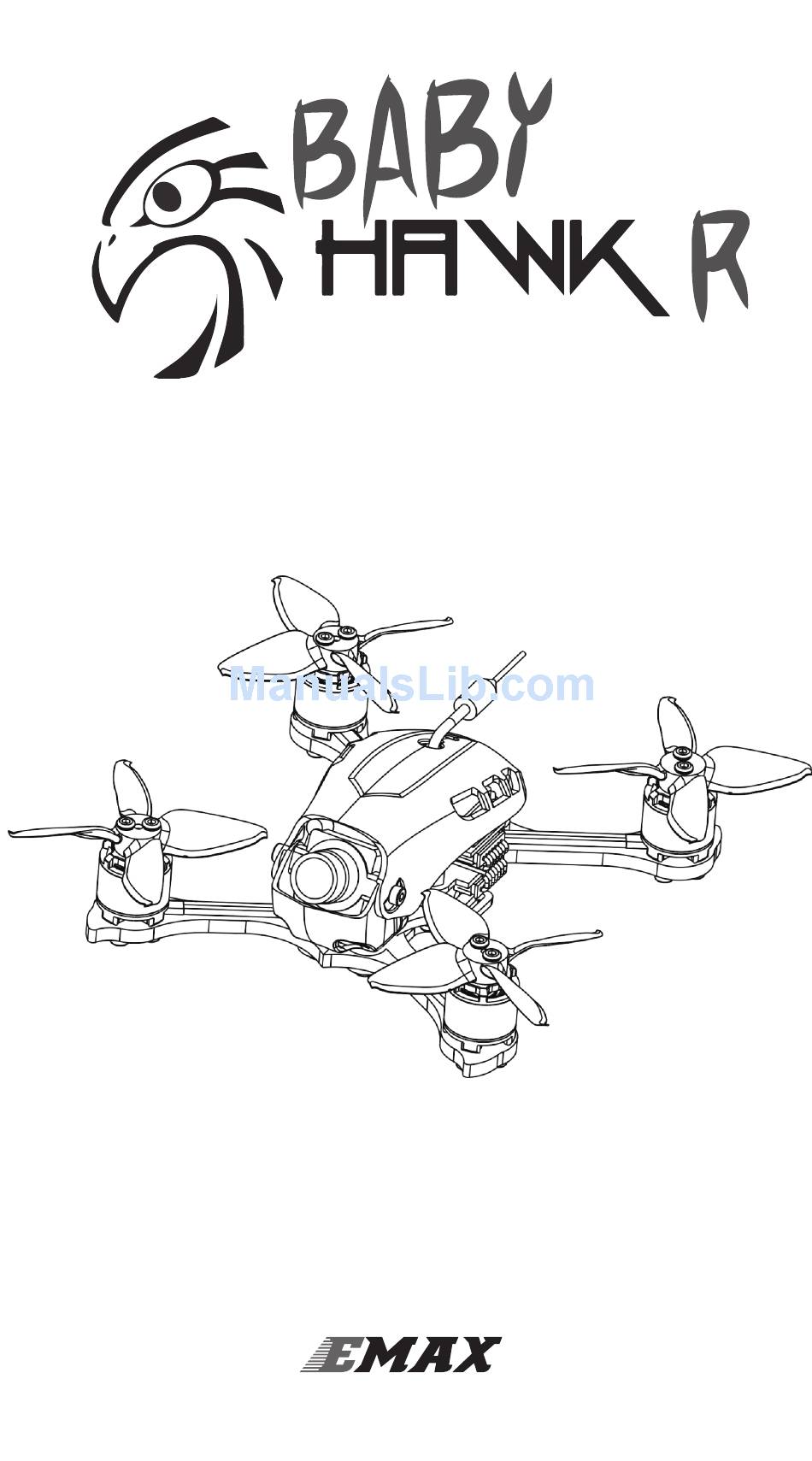

Babyhawk Race User Manual
Thanks for purchasing the Babyhawk Race. Please follow the instruction manual to
assemble and configure your Babyhawk Race.
After completing the instruction manual, use the configurator GUI to configure flight
controller settings for the Babyhawk Race. Please refer to this link to learn more:
http://www.yinyanmodel.com/en/DownList.asp
Advertisement
Related Manuals for Emax Babyhawk Race
Summary of Contents for Emax Babyhawk Race
- Page 1 Thanks for purchasing the Babyhawk Race. Please follow the instruction manual to assemble and configure your Babyhawk Race. After completing the instruction manual, use the configurator GUI to configure flight controller settings for the Babyhawk Race. Please refer to this link to learn more: http://www.yinyanmodel.com/en/DownList.asp...
- Page 2 3. Please fly in a safe area away from people. 4. Do not modify or use other parts and accessories not approved for the use of EMAX. 5. Do not use this product in harsh environments (such as winds, rain, lightning, snow, etc.).
-
Page 3: Product Specification
25-200MW adjustable frequency 40CH EMAX Tiny receiver Receiver(Optional) (Compatible with Frsky D8 mode) Product List 1. BabyHawk Race × 1 2. Manual ×1 3. AVAN-MICRO 2 inch Propeller ×2 or 3030 Propeller ×2 4. Screw pack×1 5. Camera adjusting board×1... - Page 4 VTX frequency chart 1.Entry / Exit menu (1)Press 5 seconds to enter menu. (2)Press 5 seconds again to exit menu. 2.Selection menu After entering the menu,click the button to switch the band(R)/channel(C)/power(P). 3.Entry / Exit parameters (1)After selecting the menu, press 2 seconds to enter the parameter selection. (2)Press 2 seconds again to exit the parameter selection and go back to the menu option.
- Page 5 EMAX Tiny Receiver Instruction Specifications Dimension: 16 × 9 × 3.3mm (L × W × H) Weight: 0.55g Number of Channels: Up to 8CH from SBUS (CH1~CH7 for PWM, CH8 RSSI for FC) Operating Voltage Range: 3.7~6V Operating Current: 50mA@5V...
- Page 6 Thank you for purchasing our product! Enjoy your fly with EMAX. w w w. e m a x m o d e l .c o m w w w . e m a x - U S A . c o m Warning: REMINDER! Please pay attention to safety of your surrounding.
- Page 7 Babyhawk Race 使用手册 感谢您购买本产品，请严格按照本手册的要求对您的飞行器进行安装和调试。 本手册需要与调参软件配合使用，更多详情请参考调参说明。 需要升级及进阶的用户请 参考资料链接： “http://www.yinyanmodel.com/ch/DownList.asp”...
- Page 8 免责声明 用户在使用本产品前，请认真阅读本声明，一旦使用本产品，即视为对本声明全部内容的 认可与接受。 未满18周岁的未成年人不适合使用本产品。 本产品是专门为爱好者进行FPV穿越飞行而设计的一款多旋翼飞行器，使用开源的飞控 固件和电调固件，满足中高级用户的不断升级及进阶。 具有自身姿态稳定、 反应灵敏、 机 动灵活的特点，根据用户使用配置和参数设置的不同，即可进行小空间的穿越探索飞行， 还可以进行急速暴力的3D飞行。 因此，在使用本产品时，请认真阅读使用说明书及注意事 项， 飞行时确保供电系统良好和接线正确，并远离人群（不小于2500平方米范围） ，如造 成人生伤害，财产损失等（直接或间接损害） ，我司不承担任何民事及法律责任。 注意事项 1．请按说明书正确指引组装和操作本产品。 2． 飞行员不要在喝酒，吸毒，药物麻醉，头晕，乏力等身体或精神状态不佳的情况下使用 本产品。 3．一定要在安全领域进行飞行（不小于2500平方米范围）。 4．不要自行改装和超配置要求使用其他零件和配件。 5．不要在恶劣环境下（如大风、 雨天，闪电， 下雪等）使用本产品。 6．不要在电磁强的环境下使用本产品。...
- Page 9 92.5g 飞机重量（不含电池） 82.8g F3 Magnum（OMNIBUS固件） 飞塔 Bullet 12A(BLHeli_S)4合1 RS1106 6000KV 电机 Foxeer mirco Arrow CCD摄像头 摄像头 25-200MW可调频率40CH 图传 接收机（选配） EMAX Tiny接收机（兼容Frsky遥控器D8模式） 产品清单 1．BabyHawk Race 整机 × 1 2．说明书 ×1 3．AVAN-MICRO 2寸桨 × 2对或3030桨 × 2对 4．螺丝包×1 5．摄像头调参板×1 6．Foxeer Mirco Arrow摄像头调参板×1...
- Page 10 图传发射频点对照表 1.进入/退出菜单 (1)长按5秒进入菜单。 (2)再次长按5秒退出菜单。 2.选择菜单 进入菜单后，单击按键切换频组(R)/频点(C)/功率(P)。 3.进入/退出参数 (1)选中菜单后， 长按2秒进入参数选择。 (2)再次长按2秒退出参数选择并回到菜单选项。 (3)长按5秒直接退出菜单。 4.选择参数 进入参数后，单击按键选择参数。...
- Page 11 EMAX Tiny 接收机使用说明 产品信息： 尺寸：16 × 9 × 3.3mm（长 × 宽 × 高） 重量：0.55g 通道数：SBUS口最大8通道输出（1-7通道为信号输出，通道8为飞控RSSI信号） 电压范围：3.7-6V 电流：50mA@5V 兼容：FrSky D8模式 对码过程： 对码就是将一个接收机和一个遥控器连接在一起的过程。 一个接收机只能绑定一个遥控 器，一个遥控器能绑定多个接收机。 1、 按住接收机的bind键，再给接收机上电。 绿灯长亮表示已经进入对码状态。 2、 使遥控器进入对码状态，当接收机的红灯闪烁时，表示对码成功。 3、 接收机重新上电，并且使遥控器退出对码状态，如果绿灯亮则说明接收机已经收到遥 控器的数据。 遥控器与接收机之间的对码不需要重复操作，除非您更换了其中任意一件产品。 飞塔使用说明 本产品飞控使用的是基于F3 Magnum mini硬件 有关F3 Magnum mini飞控的更多详情请到 “http://yinyanmodel.com/En/Down-...
- Page 12 感谢您使用银燕产品! 如需配件，请至银燕官方淘宝购买 微信公众号 警示： 再次提醒，一定注意飞行周围安全，年满18岁以下人员严禁使用！ 预祝您飞行愉快！...
