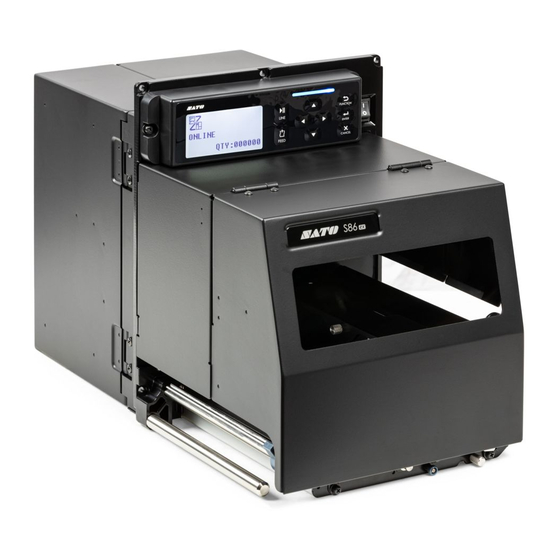

SATO S86-ex Quick Manual

S84-ex/S86-ex
Quick Guide
Kurzanleitung
Guide Rapide
Guía Rápida
Guia Rápido
퀵 가이드
First edition: May 2014 Q04522500
©2014 SATO CORPORATION
∗ ∗
Q04522500
This product is also designed for IT power distribution system with
phase-to-phase voltage 230 V.
Noise(EMC)standards / EMC-Normen, Geräuschnormen /
Normes relatives aux interférences (EMC) /
Estándares de ruido (EMC) /
Padrões de emissão de ruído (EMC) / 노이즈 (EMC) 표준
FCC15B Class A, ICES-003 Class A
EN55022, EN55024, KN22, KN24
GB9254, GB17625.1, AS/NZS CISPR 22, EN 300 328
Safety standards / Sicherheitsstandards /
Normes de sécurité / Estándares de seguridad /
Padrões de segurança / 안전표준
UL60950-1, CSA22.2 No.60950-1,
EN60950-1, GB4943.1,
K60950-1
Lärm-Emmissionswert
< 70 dB(A)
RoHS-Richtlinie
Wir haben uns verpflichtet, nur Materialien zu verwenden, die
keine von der RoHS-Richtlinie betroffenen Substanzen enthalten.
Von der RoHS-Richtlinie betroffene Substanzen (6 Stoffe)
Sechswertiges Chrom .......................... 0,1 % oder weniger
Blei ........................................................ 0,1 % oder weniger
Quecksilber ........................................... 0,1 % oder weniger
Cadmium ............................................ 0,01 % oder weniger
Polybromierte Biphenyle(PBB) ............. 0,1 % oder weniger
Polybromierte Diphenylether(PBDE) .... 0,1 % oder weniger
Basic Specifications
PRINT SPECIFICATIONS
Model name S84-ex/S86-ex
Print method Direct thermal and Thermal transfer
Head density S84-ex: 203, 305, 609 dpi (8, 12, 24 dots/mm)
(Resolution)
S86-ex: 203, 305 dpi (8, 12 dots/mm)
OPERATING CHARACTERISTICS
Dimensions
S84-ex: 245 (W) X 408 (D) X 300 (H) mm (9.6" X 16.1" X 11.8")
except protruding parts
S86-ex: 245 (W) X 463 (D) X 300 (H) mm (9.6" X 16.1" X 11.8")
except protruding parts
Weight
S84-ex: 13.7 kg (30.2 lbs ), S86-ex: 15.1 kg (33.3 lbs )
Power requirements
(1) Input voltage: AC 100 - 240 V, ±10 %
(2) Frequency: 50-60 Hz
(3) Power consumption
Input power voltage condition: AC 115 V / 50 Hz
At peak: 180 VA / 180 W (at 30 % printing ratio)
Standby: 30 VA / 25 W
Environmental conditions (Temperature/Humidity)
(1) Operating: -5 - 40 ºC (23 - 104 ºF), 15 - 85 % RH (non-
condensing)
(2) Storage: -20 - 60 ºC (-4 - 140 ºF), 15 - 90 % RH (non-
condensing)
Especificaciones Básicas
ESPECIFICACIONES DE LA IMPRESIÓN
Nombre del
S84-ex/S86-ex
modelo
Método de
Térmica directa y de Transferencia térmica
impresión
Densidad de
S84-ex: 203, 305, 609 ppp (8, 12, 24 puntos/mm)
cabezales
S86-ex: 203, 305 ppp (8, 12 puntos/mm)
(Resolución)
CARACTERÍSTICAS DE OPERACIÓN
Dimensiones
S84-ex: 245 (An) X 408 (P) X 300 (Al) mm excepto las partes
salientes.
S86-ex: 245 (An) X 463 (P) X 300 (Al) mm excepto las partes
salientes.
Peso
S84-ex: 13,7 kg, S86-ex: 15,1 kg
Requisitos de alimentación de corriente
(1) Voltaje de entrada: AC 100 - 240 V, ±10 %
(2) Frecurencia: 50-60 Hz
(3) Consumo de Energía
Condiciones de voltaje de entrada de corriente: AC 115 V
/ 50 Hz
Máximo: 180 VA / 180 W (con 30% impreso)
En standby: 30 VA / 25 W
Condiciones ambientales (Temperatura/ Humedad)
(1) En funcionamiento: -5 - 40 ºC, 15 - 85 % RH (sin conden-
sación)
(2) En almacenaje: -20 - 60 ºC, 15 - 90 % RH (sin conden-
sación)
Wesentliche technische Daten
DRUCKDATEN
Modellname S84-ex/S86-ex
Druckverfahren Thermodirekt oder Thermotransfer
Thermokopf-
S84-ex: 203, 305, 609 dpi (8, 12, 24 Punkte/mm)
Druckdichte
S86-ex: 203, 305 dpi (8, 12 Punkte/mm)
(Auflösung)
BETRIEBSDATEN
Abmessungen
S84-ex: 245 (B) X 408 (T) X 300 (H) mm, ausgenommen
hervorstehende Teile.
S86-ex: 245 (B) X 463 (T) X 300 (H) mm, ausgenommen
hervorstehende Teile.
Gewicht
S84-ex: 13,7 kg, S86-ex: 15,1 kg
Spannungsversorgung
(1) Eingangsspannung: WS 100 - 240 V, ±10 %
(2) Frequenz: 50-60 Hz
(3) Leistungsaufnahme
Eingangsspannungsbedingungen: WS 115 V / 50 Hz
Bei Spitze: 180 VA / 180 W (bei 30 % Druckverhältnis)
Im Bereitschaftszustand: 30 VA / 25 W
Umgebungsbedingungen (Temperatur/ Luftfeuchtigkeit)
(1) Bei Betrieb: -5 - 40 ºC, 15 - 85 % rel. F. (nicht kondensier-
end)
(2) Bei Lagerung: -20 - 60 ºC, 15 - 90 % rel. F. (nicht konden-
sierend)
Especificações Básicas
ESPECIFICAÇÕES DA IMPRESSÃO
Nome do
S84-ex/S86-ex
modelo
Método de Impressão térmica direta e
impressão Transferência térmica
Densidade do
S84-ex: 203, 305, 609 ppp (8, 12, 24 pontos/mm)
cabeçote
S86-ex: 203, 305 ppp (8, 12 pontos/mm)
(Resolução)
CARACTERÍSTICAS OPERACIONAIS
Dimensões
S84-ex: 245 (L) X 408 (P) X 300 (A) mm exceto as partes
salientes.
S86-ex: 245 (L) X 463 (P) X 300 (A) mm exceto as partes
salientes.
Peso
S84-ex: 13,7 kg, S86-ex: 15,1 kg
Requisitos de alimentação de energia
(1) Voltagem: AC 100 - 240 V, ±10 %
(2) Frequência: 50-60 Hz
(3) Consumo de Energia
Condições de voltagem de alimentação de energia: AC
115 V / 50 Hz
Máximo: 180 VA / 180 W (com 30% de impressão)
Em standby: 30 VA / 25 W
Condições ambientais (Temperatura/ Humidade))
(1) Funcionamento: -5 - 40 ºC, 15 - 85 % HR (sem conden-
sação)
(2) Armazenamento: -20 - 60 ºC, 15 - 90 % HR (sem conden-
sação)
Spécifications de base
SPECIFICATIONS D'IMPRESSION
Nom du modèle S84-ex/S86-ex
Méthode
Direct thermique et Transfert thermique
d'impression
Densité de la S84-ex: 203, 305, 609 dpi (8, 12, 24 points/mm)
tête (Résolution)
S86-ex: 203, 305 dpi (8, 12 points/mm)
CARACTERISTIQUES DE FONCTIONNEMENT
Dimensions
S84-ex: 245 (L) X 408 (P) X 300 (H) mm sans les parties
saillantes
S86-ex: 245 (L) X 463 (P) X 300 (H) mm sans les parties
saillantes
Poids
S84-ex: 13,7 kg, S86-ex: 15,1 kg
Spécifications pour l'alimentation électrique
(1) Tension d'entrée: CA 100 - 240 V, ±10 %
(2) Fréquence: 50-60 Hz
(3) Puissance consommée
Specification sur la tension d'alimentation: CA 115 V / 50 Hz
Tension électrique max: 180 VA / 180 W (à 30 % taux
d'impression)
Veille: 30 VA / 25 W
Conditions d'utilisation (Température / Humidité)
(1) En service: -5 - 40 ºC, hygrométrie 15 - 85 % (sans conden-
sation)
(2) En stockage: -20 - 60 ºC, hygrométrie 15 - 90 % (sans
condensation)
기본사양
인쇄
모델명 S84-ex/S86-ex
인쇄 방식
감열 및 열전사
S84-ex: 203, 305, 609 dpi (8, 12, 24 도트/mm )
헤드 밀도
（해상도）
S86-ex: 203, 305 dpi (8, 12 도트/mm )
동작환경
치수
S84-ex: 245 (W) X 408 (D) X 300 (H) mm 돌출부는 제외
S86-ex: 245 (W) X 463 (D) X 300 (H) mm 돌출부는 제외
중량
S84-ex: 13.7 kg, S86-ex: 15.1 kg
전원 사양
（1）입력전압: AC 100 - 240 V, ±10 %
（2）주파수: 50-60 Hz
（3）소비전력
입력전압 조건: AC 115 V / 50 Hz
피크 시: 180 VA / 180 W (at 30 % 인쇄 비율에서)
대기 시: 30 VA / 25 W
환경 조건 (온도/습도)
（1）조작 환경: -5 - 40 ° C , 15 - 85 % RH (
단, 결로가 없을
것)
（2）보관 환경: -20 - 60
° C , 15 - 90 % RH ( 단, 결로가
없을 것)
