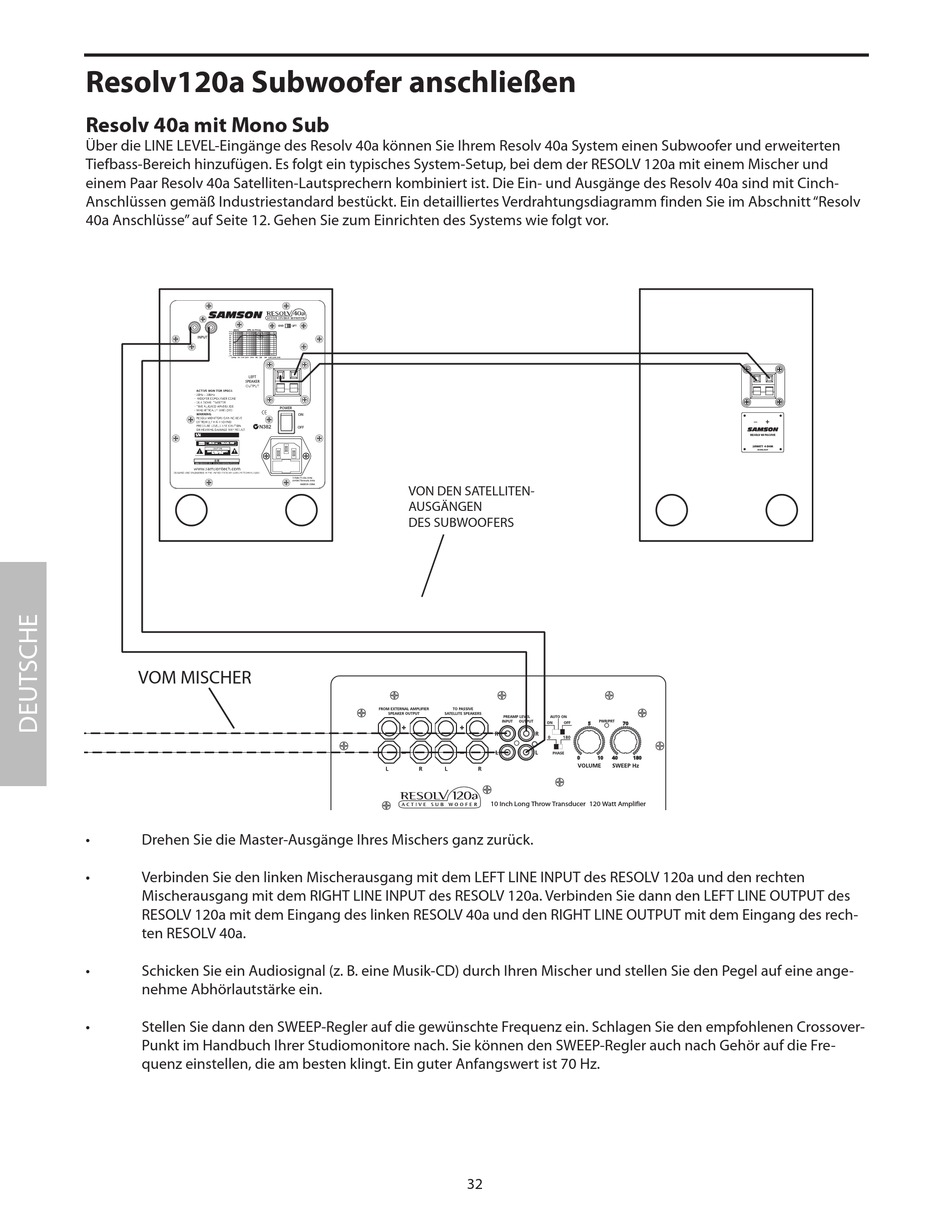

Resolv120a Subwoofer anschließen
Resolv 40a mit Mono Sub
Über die LINE LEVEL-Eingänge des Resolv 40a können Sie Ihrem Resolv 40a System einen Subwoofer und erweiterten
Tiefbass-Bereich hinzufügen. Es folgt ein typisches System-Setup, bei dem der RESOLV 120a mit einem Mischer und
einem Paar Resolv 40a Satelliten-Lautsprechern kombiniert ist. Die Ein- und Ausgänge des Resolv 40a sind mit Cinch-
Anschlüssen gemäß Industriestandard bestückt. Ein detailliertes Verdrahtungsdiagramm finden Sie im Abschnitt "Resolv
40a Anschlüsse" auf Seite 12. Gehen Sie zum Einrichten des Systems wie folgt vor.
��� �������
• Drehen Sie die Master-Ausgänge Ihres Mischers ganz zurück.
• Verbinden Sie den linken Mischerausgang mit dem LEFT LINE INPUT des RESOLV 120a und den rechten
Mischerausgang mit dem RIGHT LINE INPUT des RESOLV 120a. Verbinden Sie dann den LEFT LINE OUTPUT des
RESOLV 120a mit dem Eingang des linken RESOLV 40a und den RIGHT LINE OUTPUT mit dem Eingang des rech-
ten RESOLV 40a.
• Schicken Sie ein Audiosignal (z. B. eine Musik-CD) durch Ihren Mischer und stellen Sie den Pegel auf eine ange-
nehme Abhörlautstärke ein.
• Stellen Sie dann den SWEEP-Regler auf die gewünschte Frequenz ein. Schlagen Sie den empfohlenen Crossover-
Punkt im Handbuch Ihrer Studiomonitore nach. Sie können den SWEEP-Regler auch nach Gehör auf die Fre-
quenz einstellen, die am besten klingt. Ein guter Anfangswert ist 70 Hz.
��� ��� �����������
���������
��� ����������
�� ���� ���� ����� ���������� ��� ���� ���������
