Parts & Operations Manual
Manuel de pièces et d'opérations

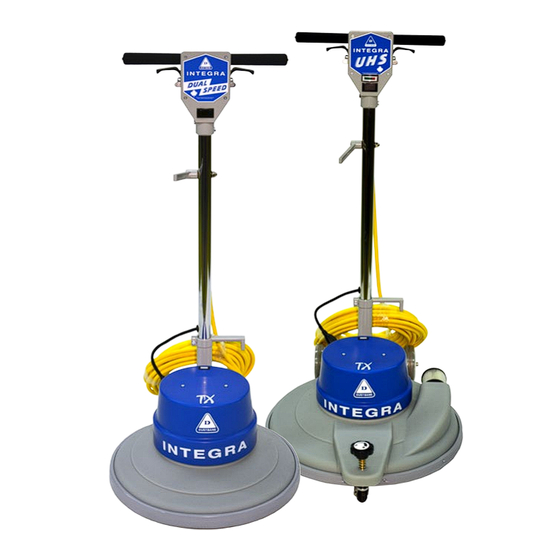

Integra TX / LA / UHS
Floor Machines / Machines à plancher
19914 (Integra TX 17") / 19915 (Integra TX 19")
19934 (Integra LA 17") / 19935 (Integra LA 19") / 19918 (Integra UHS)
Serial Number / Numéro de série :
Date of Purchase / Date d'achat :
Distributor Name / Nom du distributeur :
Date of Issue / Date d'émission : 2018-07

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Integra TX 19914 and is the answer not in the manual?

Questions and answers

Related Manuals for Dustbane Integra TX 19914

Summary of Contents for Dustbane Integra TX 19914

  • Page 1 Parts & Operations Manual Manuel de pièces et d’opérations Integra TX / LA / UHS Floor Machines / Machines à plancher 19914 (Integra TX 17”) / 19915 (Integra TX 19”) 19934 (Integra LA 17”) / 19935 (Integra LA 19”) / 19918 (Integra UHS) Serial Number / Numéro de série : Date of Purchase / Date d’achat : Distributor Name / Nom du distributeur :...

  • Page 3: Important Safety Instructions

    Safety, Operations and Maintenance Save these instructions. Read and follow all warnings and cautions before using this machine. This unit is intended for commercial use. This floor machine will give you many years of trouble-free operating satisfaction, provided it is given proper care. All parts have passed rigid quality control standards prior to their assembly to produce the final product.

  • Page 4: Grounding Instructions

    Grounding Instructions IMPORTANT: Improper grounding method can result in a risk of electrical shock. The machine must be grounded Electrical equipment must be grounded. If the machine should malfunction or breakdown, GROUNDING INSTRUCTIONS grounding provides a path of least resistance for electrical current to reduce the risk of DIRECTIVES DE MISE À...

  • Page 5: Getting Started

    Getting Started IMPORTANT: Do not use on wet surfaces. Do not expose to rain. Store indoors. Your polisher has been assembled to allow you to operate the machine within a few minutes after removal from the shipping carton. There are several procedures to follow that will ensure a safe and proper start-up. Check the machine over completely after removal from the carton.

  • Page 6: Operation

    Who to call for assistance If you work with a Dustbane-authorized distributor, contact them for assistance. If any contents of the box are missing, contact your Dustbane-authorized dealer, distributor or reseller. Make sure you have the machine’s serial number, located on the back of the machine, when you call.

  • Page 7: Troubleshooting Guide

    Troubleshooting Guide PROBLEM: Machine won’t start CAUSE SOLUTION 1. Faulty cord connections 1. Check all cables 2. Building circuit breaker tripped 2. Reset 3. Faulty cord or plugs 3. See your authorized dealer 4. Capacitor or Rectifier burned out 4. See your authorized dealer PROBLEM: Vibration during operation CAUSE...
  • Page 8 Integra TX DS 17” 19914 Parts / Pièces Base Assembly (04984) Handle Assembly (04972) Drive Pad Switch Box DS Cover Assembly (04193) Parts & Operations Manual Integra TX / LA / UHS...
  • Page 9 Integra TX DS 17” 19914 Parts / Pièces Base Assembly (04984) Handle Assembly (04972) Part N. Description Quantity Part N. Description Quantity 01096 10-24 X ½" PHILLIPS SCREW 01372 POWER CORD 50' / 15.24M 03016 5/16 LOCKWASHER 01745 PIGTAIL 42" 03063 ½"...
  • Page 10 Integra TX DS 19” 19915 Parts / Pièces Base Assembly (04985) Handle Assembly (04972) Drive Pad Switch Box DS Cover Assembly (04193) Parts & Operations Manual Integra TX / LA / UHS...
  • Page 11 Integra TX DS 19” 19915 Parts / Pièces Base Assembly (04985) Handle Assembly (04972) Part N. Description Quantity Part N. Description Quantity 01096 10-24 X ½" PHILLIPS SCREW 01372 POWER CORD 50' / 15.24M 03016 5/16 LOCKWASHER 01745 PIGTAIL 42" 03063 ½"...
  • Page 12 Integra TX DS 19” 19915S Parts / Pièces Base Assembly (04985) Handle Assembly (04972) Drive Pad Switch Box DS Cover Assembly (04193) Parts & Operations Manual Integra TX / LA / UHS...
  • Page 13 Integra TX DS 19” 19915S Parts / Pièces Base Assembly (04985) Handle Assembly (04972) Part N. Description Quantity Part N. Description Quantity 01096 10-24 X ½" PHILLIPS SCREW 01372 POWER CORD 50' / 15.24M 03016 5/16 LOCKWASHER 01745 PIGTAIL 42" 03063 ½"...
  • Page 14 Integra LA DS 17” 19934 Parts / Pièces Base Assembly (04994) Handle Assembly (04973) Drive Pad Switch Box DS Cover Assembly (04193) Parts & Operations Manual Integra TX / LA / UHS...
  • Page 15 Integra LA DS 17” 19934 Parts / Pièces Base Assembly (04994) Handle Assembly (04973) Part N. Description Quantity Part N. Description Quantity 01096 10-24 X ½" PHILLIPS SCREW 01372 POWER CORD 50' / 15.24M 03016 5/16 LOCKWASHER 01640 LOCKING HANDLE C/W 04147 PLUG 03063 ½"...
  • Page 16 Integra LA DS 19” 19935 Parts / Pièces Base Assembly (04995) Handle Assembly (04973) Drive Pad Switch Box DS Cover Assembly (04193) Parts & Operations Manual Integra TX / LA / UHS...
  • Page 17 Integra LA DS 19” 19935 Parts / Pièces Base Assembly (04995) Handle Assembly (04973) Part N. Description Quantity Part N. Description Quantity 01096 10-24 X ½" PHILLIPS SCREW 01372 POWER CORD 50' / 15.24M 03016 5/16 LOCKWASHER 01640 LOCKING HANDLE C/W 04147 PLUG 03063 ½"...
  • Page 18 Integra UHS 19918 Parts / Pièces Base Assembly (04988) Handle Assembly (04975) Switch Box UHS / 20 DC Cover Assembly (04389) Parts & Operations Manual Integra TX / LA / UHS...
  • Page 19 Integra UHS 19918 Parts / Pièces Base Assembly (04988) Handle Assembly (04975) Part N. Description Quantity Part N. Description Quantity 01037 3/8" LOCKWASHER 01372 POWER CORD 50' / 15.24M 01096 10-24 X ½" PHILLIPS SCREW 01640 LOCKING HANDLE C/W 04147 PLUG 03016 5/16 LOCKWASHER 01745...

  • Page 20: Consignes De Sécurité Importantes

    Sécurité, opération et entretien Conservez ces instructions. Lisez et suivez tous les avertissements et mises en garde avant d’utiliser cette machine. Cette unité est conçue pour un usage commercial. S’il est bien entretenu, cette machine vous donnera de nombreuses années de satisfaction de fonctionnement sans problèmes. Toutes les pièces ont été...

  • Page 21: Instructions Visant La Mise À La Terre

    Instructions visant la mise à la terre IMPORTANT : méthode de mise à la terre incorrecte peut entraîner un risque de décharge électrique. Cette machine doit être mise à la terre. L’équipement électrique doit être mise à la terre. En cas de dysfonctionnement ou de GROUNDING INSTRUCTIONS panne, la mise à...

  • Page 22: Mise En Marche

    Mise en marche IMPORTANT : Ne pas utiliser sur les surfaces mouillées. Ne pas exposer à la pluie. Entreposer à l’intérieur. Votre polisseuse a été assemblée afin de vous permettre de l’opérer dès sa sortie de l’emballage d’expédition. Afin d’assurer la sécurité...

  • Page 23: Opération

    Qui appeler pour de l’aide Si vous travaillez avec un distributeur de Dustbane autorisée, contactez-les pour de l’aide. Si aucun contenu de la boîte est manquant, contactez votre revendeur , distributeur ou revendeur Dustbane autorisé. Assurez-vous que vous avez le numéro de série de la machine , situé...

  • Page 24: Guide De Dépannage

    Guide de dépannage PROBLÈME : La machine ne fonctionne pas CAUSE SOLUTION 1. jointure de câbles défectueuse 1. Vérifier tous les câbles 2. Disjoncteur du bâtiment défectueux 2. Réenclencher le disjoncteur 3. Prises ou câbles défectueux 3. Contacter votre représentant autorisé 4.
  • Page 25 Notes...
  • Page 26 Notes...
  • Page 28 Dustbane Customer Support Support à la clientèle Dustbane Mailing Address Adresse postale 25 Pickering Place 25 place Pickering Ottawa, ON K1G 5P4 Ottawa, ON K1G 5P4 Canada Canada Phone Téléphone 1-800-387-8226 1-800-387-8226 Email Courriel General Inquiries: info@dustbane.ca Demandes générales : info@dustbane.ca Technical Inquiries: techsupport@dustbane.ca...
