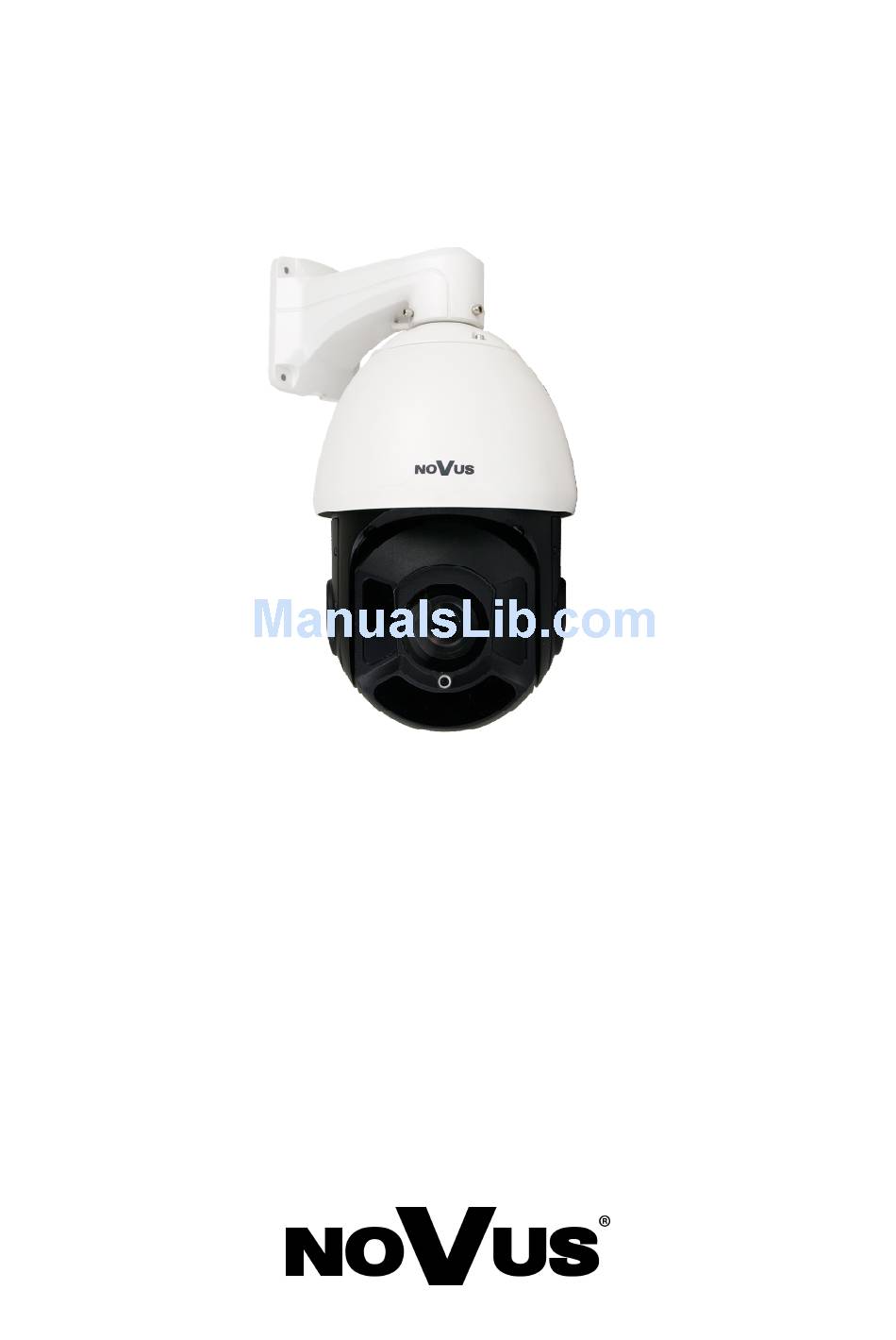

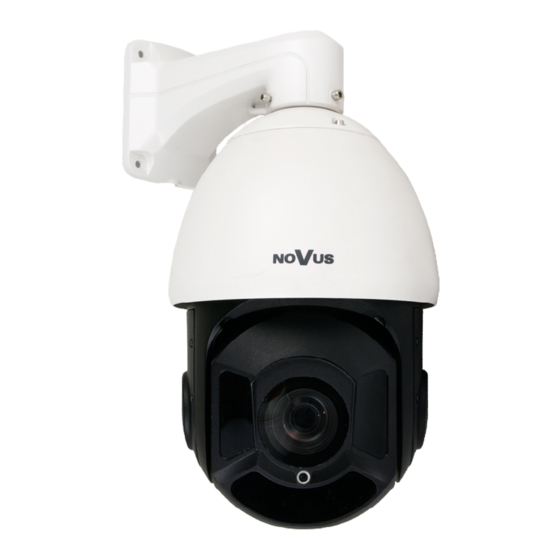

U s e r 's m a n u a l
( s h o r t f o r m )
NVIP-3DN5030SD/IRH-2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-3DN5030SD/IRH-2 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVIP-3DN5030SD/IRH-2

Summary of Contents for Novus NVIP-3DN5030SD/IRH-2

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-3DN5030SD/IRH-2...
  • Page 2 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 COMMENTS AND WARNINGS EMC (2014/30/EU) and LVD (2014/35/EU ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2014/30/EU.

  • Page 3: Important Safeguards And Warnings

    NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS IMPORTANT SAFEGUARDS AND WARNINGS 1. Prior to undertaking any action with the device, please consult following manual, and read all the safety and operating instructions before operating the device. 2. Please keep the following manual for the time of device’s lifespan in case when referring to the contents of the manual would become necessary.

  • Page 4: Foreword Information

     Diverse definition of system reactions to alarm events: e-mail with attachment, alarm output trigger, HTTP notification, PTZ function activation  PTZ control directly from the website and NMS (NOVUS MANAGEMENT SYSTEM)  Schedule recording function  Network protocols support: ONVIF(2.4) Profile S, HTTP, TCP/IP, IPv4, UDP/IP, DHCP, DDNS, NTP, RTSP, SMTP, PPPoE ...
  • Page 5 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 FOREWORD INFORMATION Technical Specification IMAGE Image Sensor 3 MPX CMOS sensor 1/2.8” SONY Number of Effective Pixels 2048 (H) x 1536 (V) 0.07 lx/F1.6 - color mode, Min. Illumination 0.007 lx/F1.6 - B/W mode,...

  • Page 6: Other Functions

    NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 FOREWORD INFORMATION Preset Commands Tours 12 (up to 32 presets per tour) Auto-Scans Patterns 6 (max. 1000 commands or 3000 s in total for all patterns) Tilt/Pan Range 0° ~ 98°/360° (continuous) Pan/Tilt Speed up to 180°/s (proportional to zoom)
  • Page 7 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.3. Camera dimensions All rights reserved © AAT Holding S.A.
  • Page 8 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.4. Package contents After you open the package make sure that the following elements are inside: Novus IP PTZ camera NVIP-2DN5022SD/IRH-2 1 pcs Wall bracket 1 pcs Power adapter AC230V/AC24V- 3A 1 pcs Slotted screwdriver Φ2.5 mm...

  • Page 9: Start-Up And Initial Ip Camera Configuration

    NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of connectors Alarm Connectors Power Connector (24VAC) Audio output Ground BNC—analog output RJ-45 Connector Audio input RS-485 Connectors All rights reserved © AAT Holding S.A.
  • Page 10 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION Color Funkction Describe brown Alarm output 1 brown-black Alarm output 1 (COM) Alarm output 2 red-black Alarm output 2 (COM) orange Alarm input 1 Seven alarm inputs, configurable: NC or NO...
  • Page 11 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Mounting the camera In order to obtain declared degree of protection please seal the mounting place additionally with appropriate sealing mass, paying special attention to mounting holes. Declared degree of protection of the camera concerns to it case and does not include the possibility penetration of moisture through connecting cables.
  • Page 12 START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Starting the IP camera To run NOVUS IP camera you have to connect 24 VAC power. Initialization process takes about 1 minute. Then you can proceed to connect to the camera via web browser.
  • Page 13 PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 14 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 NETWORK CONNECTION VIA WEB BROWSER 3. NETWORK CONNECTION VIA WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 2048x1536 resolution and 30 fps speed.
  • Page 15 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 NETWORK CONNECTION VIA WEB BROWSER If your computer has Flash Player installed, the main screen for the camera web interface opens. From here you can view and configure the camera. NOTE: If your computer does not have Flash Player installed, you will be prompted to select if you would like to use ActiveX or Flash Player to connect to the camera: ...
  • Page 16 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 NETWORK CONNECTION VIA WEB BROWSER NOTE: If you are running Windows Vista/7/8 with Internet Explorer 11, the ActiveX applet can be blocked through browser security settings. In this situation, you should: add the IP address of the ca- mera to the view of compatibility (Tools ->...
  • Page 17 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 NETWORK CONNECTION VIA WEB BROWSER After making the changes, restart the browser, re-connect to the camera and log on. All rights reserved © AAT Holding S.A.
  • Page 18 NVIP-3DN5030SD/IRH-2 User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures Camera configuration menu in tab Live Video - Change Password - Logout - Choose stream to view...

  • Page 19: Electric Connectors And Accesories

    6. RESTORING FACTORY DEFAULTS Preset - Programming, deleting, and recalling presets Track - Programming, deleting, and recalling tracks NOVUS NVIP-3DN5030SD/IRH-2 camera allow to restore defaults via www menu. Speed - Setting speed of movement 3D Position - Turns on/off control using the mouse 6.1.
  • Page 20 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2017-03-17 MF MK ver. 1.0...
  • Page 21 I n s t r u k c j a o b s ł u g i ( w e r s j a s k r ó c o n a ) NVIP-3DN5030SD/IRH-2...
  • Page 22 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) INFORMACJE Dyrektywy EMC (2014/30/EU) i LVD (2014/35/EU) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/EU. - Niskonapięciowa LVD 2014/30/EU. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 23 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) UWAGI I OSTRZEŻENIA WARUNKI BEZPIECZEŃSTWA 1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa; 2. Uprasza się o zachowanie instrukcji na czas eksploatacji kamery na wypadek konieczności odniesienia się do zawartych w niej treści;...

  • Page 24: Informacje Wstępne

    1.2 Kompatybilność z rejestratorami Novus Zakres współpracy i dostępne funkcje mogą różnić się w zależności od modelu rejestratora. Szczegółowa lista kompatybilności z rejestratorami Novus jest dostępna w formie pliku znajdującego się w witrynie www.novuscctv.com na podstronie kamery w zakładce PLIKI DO POBRANIA.
  • Page 25 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) INFORMACJE WSTĘPNE Specyfikacja techniczna OBRAZ Przetwornik obrazu 3 MPX, matryca CMOS, 1/2.8”, SONY Liczba efektywnych pikseli 2048 (H) x 1536 (V) 0.07 lx/F1.6 - tryb kolorowy, Czułość 0.007 lx/F1.6 - tryb czarno-biały, 0 lx (IR wł.) - tryb czarno-biały...
  • Page 26 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) INFORMACJE WSTĘPNE Presety Patrole 12 (do 32 presetów na patrol) Trasy automatycznego skanowania Trasy obserwacji 6 (maks. 1000 poleceń lub 3000 s łącznie dla wszystkich tras) Zakres obrotu w pionie/poziomie 0° ~ 98°/360° (obrót ciągły) Prędkość...
  • Page 27 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) INFORMACJE WSTĘPNE 1.4. Wymiary kamery Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 28 Instrukcja obsługi (wersja skrócona) 1 szt. Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy skontaktować się z dystrybutorem marki NOVUS. UWAGA! Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać, aż...

  • Page 29: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych Przewody wejść/wyjść alarmowych Złącze zasilania (24VAC) Wyjście audio Uziemienie Złącze BNC wideo (analog 960H) Gniazdo RJ-45 Wejście audio...
  • Page 30 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Opis złącz: Kolor Funkcja Opis brązowy Wyjście alarmowe 1 brazowo-czarny Wyjście alarmowe 1 COM czerwony Wyjście alarmowe 2 czarno-czerwony Wyjście alarmowe 2 COM pomarańczowy Wejście alarmowe 1 Siedem wejść...
  • Page 31 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Montaż kamery W celu zapewnienia deklarowanej szczelności miejsce instalacji kamery należy dodatkowo uszczelnić masą uszczelniającą. Deklarowana klasa szczelności kamery dotyczy jej obudowy i nie uwzględnia możliwości wnikania wilgoci do wnętrza kamery poprzez przewody przyłączeniowe.
  • Page 32 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć zasilacz 24VAC. Rozpocznie się proces uruchomienia kamery Po upływie około minuty można przystąpić do łączenia się...
  • Page 33 Awarie powstałe w wyniku przepięć nie podlegają naprawie gwarancyjnej. 2.4. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamer IP serii NVIP-3DN5030SD/IRH-2 to : 1. Adres IP - 192.168.1.200 2. Maska sieci - 255.255.255.0 3.

  • Page 34: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 2048x1536 dla 30kl/s.
  • Page 35 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeśli na komputerze zainstalowany jest Flash Player, ekran główny interfejsu kamery, służący do podglądu obrazu z kamery i jej konfiguracji zostanie automatycznie wyświetlony. UWAGA: Jeśli na komputerze nie ma zainstalowanego Flash Playera, użytkownik zostanie poproszony o wybór technologii, przy użyciu której będzie wyświetlany obraz z kamery:...
  • Page 36 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW UWAGA: W przypadku pracy w systemie Windows Vista/7/8 z Internet Explorer 11 możliwe jest zablokowanie apletu ActiveX przez ustawienia zabezpieczeń przeglądarki. W tej sytuacji należy: dodać adres IP kamery do Widoku Zgodności (Narzędzia → Ustawienia widoku zgodności, klikamy Dodaj).
  • Page 37 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po wprowadzeniu zmian restartujemy przeglądarkę, ponownie łączymy się z kamerą i logujemy się. Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 38 Instrukcja obsługi kamer szybkoobrotowych NVIP-3DN5030SD/IRH-2 wersja 1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Menu konfiguracji kamery w zakładce podgląd wideo - Zmiana Hasła - Wyloguj z kamery - Wybór strumienia do wyświetlania...

  • Page 39: Połączenia Elektryczne I Złącza Akcesoriów

    W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń przepię- ciowych. Awarie powstałe w wyniku przepięć nie podlegają naprawie gwarancyjnej. 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery NVIP-3DN5030SD/IRH-2 umożliwiają resetowanie ustawień programowo, z poziomu prze- glądarki WWW. 6.1. Programowe przywracanie ustawień fabrycznych kamery IP Programowe przywracanie ustawień...
  • Page 40 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2017-03-17 MF, TF ver 1.0...
