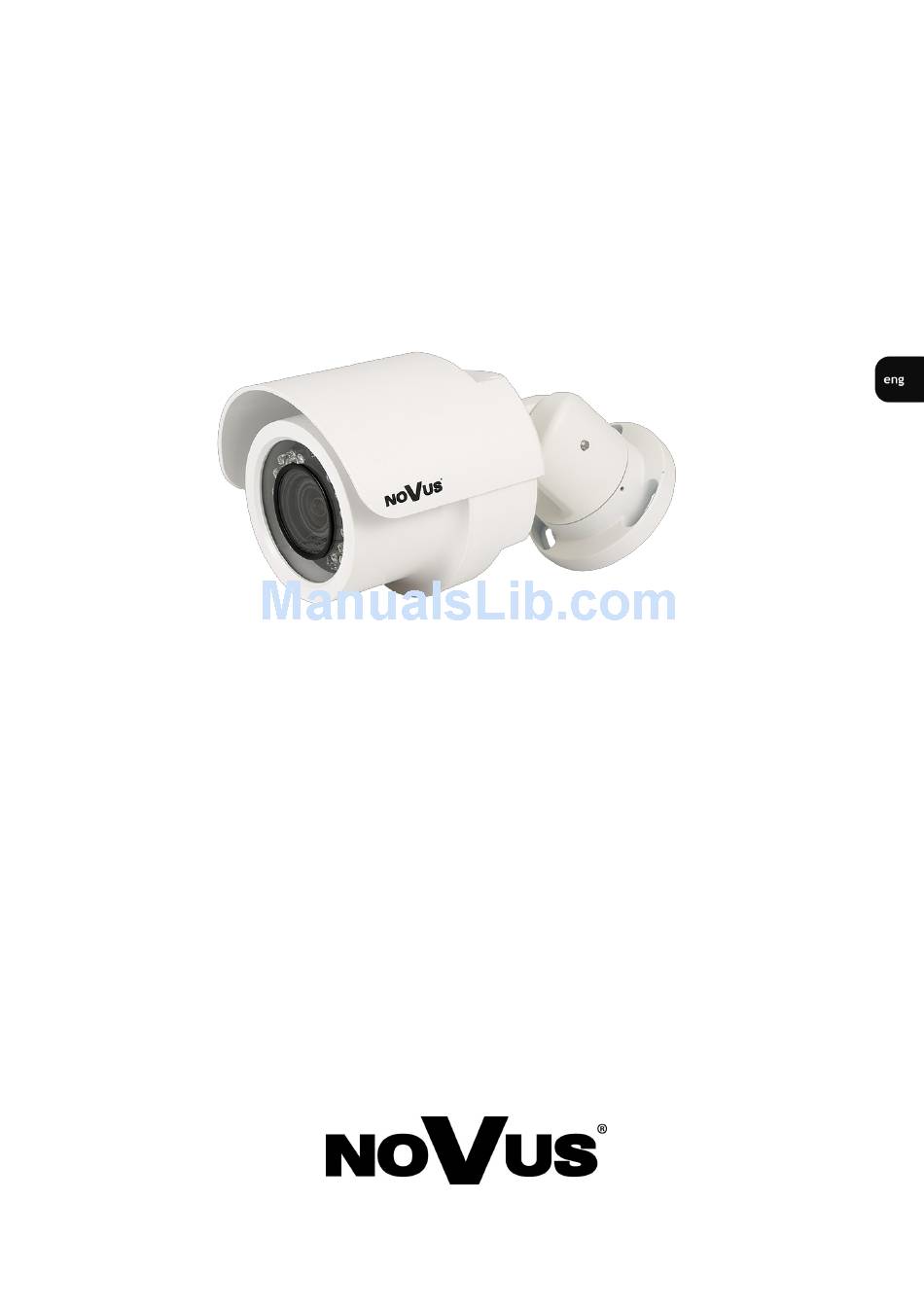

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-3DN7540H/IRH-2P...

  • Page 2: Important Safeguards And Warnings

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General Characteristics ..................5 1.2. NVIP-3DN7540H/IRH-2P tech specification ............6 1.3. Camera dimension ....................7 1.4. Package contents ....................8 2.

  • Page 5: Foreword Information

    Diverse definition of system reactions to alarm events: e-mail with attachment, saving file on FTP server, NAS, alarm output trigger, saving file on micro SD/SDHC card, HTTP notification Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration...

  • Page 6: Nvip-3Dn7540H/Irh-2P Tech Specification

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) FOREWORD INFORMATION 1.2. NVIP-3DN7540H/IRH-2P specification NVIP-3DN7540H/IRH-2P IMAGE Pick-up Element 3 MPX, CMOS imager, 1/2.8” Number of Effective Pixels 2048 (H) x 1536 (V) Min. Illumination 0.2 lx/F=1.2 - color mode, DSS, 0.02 lx/F=1.2 - B/W mode, DSS,...

  • Page 7: Camera Dimension

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) FOREWORD INFORMATION 1.3. Camera dimensions Unit: mm 1.4. Package contents After you open the package make sure that the following elements are inside: IP camera Accessories bag Short version of user’s manual CD containing manual and software If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of connectors and control tools of the NVIP-3DN7540H/IRH-2P camera Lens Light Sensor Mounting screw Audio output (green)

  • Page 9: Nvip-3Dn7540H/Irh-2P Mounting

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Camera mounting To mount a camera please follow the instructions below: Put the bracket to the wall in a desired mounting place (with cable hole). Taking the bracket’s base screw holes as a pattern, mark future drilling holes for screws using a punch.

  • Page 10: Desiccant Mounting Guide

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Desiccant mounting guide To prevent moisture from condensing on IP Camera’s Glass Cover, we strongly suggest you to place the desiccant in the IP Camera before installing and replace a new one every time when opening the Front Cover.

  • Page 11: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification.

  • Page 12: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 13: Network Connection Utilizing Web Broswer

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
  • Page 14 NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and:...

  • Page 15: Connection With Ip Camera Via The Other Browser

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via other browser eg. Chrome, Mozilla Firefox, Safari ) It is also possible to connect to the camera using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer.
  • Page 16 NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER After downloading and running it, a window depicting installation of particular components is then displayed. After proper installation pictures from the camera should become visible All rights reserved © AAT Holding sp. z o.o.

  • Page 17: Www Interface - Working With Ip Camera

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Live view 1. Main tabs Home — live view page System — camera settings ( IP, recording, sending alarm messages, motion detection) Streaming —...
  • Page 18 NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) WWW INTERFACE - WORKING WITH IP CAMERA - Microphone - enable audio from microphone - Speaker - enable audio sending to the camera - Snapshot - saves the current frame in JPEG format - Video Streaming pause/play button - Web recording to AVI button - Activates events defined in “System“...

  • Page 19: Electric Connectors And Accesories

    5.1. Connecting power supply to the camera. To power up the camera you can connect it directly via power supply adapter with parameters compatible with camera power supply specification. NVIP-3DN7540H/IRH-2P can be also powered with PoE+ (IEEE 802.3at Type2) compatible switch or injector.
  • Page 20 NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) ELECTRIC CONNECTORS AND ACCESORIES Input and output connector states: Normal state Alarm input Active state I<0,2mA Normal state No connected (R=∞) Alarm output Active state Conected (R=30Ω) 0.1A, 30VDC/AC Alarm input connections Alarm input +...

  • Page 21: Sd Card Installation

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) ELECTRIC CONNECTORS AND ACCESORIES 5.3. SD card installation Camera supports SD and SDHC cards with their capacity up to 32GB. In order to install the card properly, please follow the instructions below: Format the card in FAT32 file system using a PC computer Turn the camera off Mount SD card in the socket located at the camera’s rear, according to the picture:...

  • Page 22: Restoring Factory Defaults

    NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) ELECTRIC CONNECTORS AND ACCESORIES 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: software (web browser level) resetting the camera settings hardware (using reset) restores factory defaults. 6.1. Restoring software factory defaults Factory software default restores default settings of the IP camera except network settings (optional).
  • Page 23 NVIP-3DN7540H/IRH-2P User’s manual ver.1.0 (short form) NOTES All rights reserved © AAT Holding sp. z o.o.
