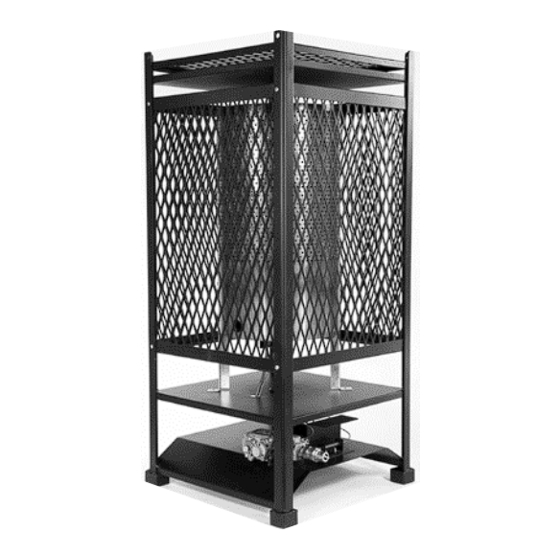

Intertek FRHR-100N Operating Instructions Manual

Radiant construction heaters, indoor use only

Advertisement

Quick Links

OPERATING INSTRUCTIONS MANUAL
(Please retain for future reference)
For
FRHR-100N/P/PQD RADIANT CONSTRUCTION HEATERS
INDOOR USE ONLY
CERTIFIED FOR USE IN CANADA AND U.S.A.
As per Standard ANSI Z83.7 2000/
CSA 2.14 2000 Gas Fired Construction Heaters Unvented /Unattended Type.
FLAGRO INDUSTRIES LIMITED
ST. CATHARINES, ONTARIO
CANADA

Advertisement

loading

Summary of Contents for Intertek FRHR-100N

  • Page 1 OPERATING INSTRUCTIONS MANUAL (Please retain for future reference) FRHR-100N/P/PQD RADIANT CONSTRUCTION HEATERS INDOOR USE ONLY CERTIFIED FOR USE IN CANADA AND U.S.A. As per Standard ANSI Z83.7 2000/ CSA 2.14 2000 Gas Fired Construction Heaters Unvented /Unattended Type. FLAGRO INDUSTRIES LIMITED ST.
  • Page 2 GENERAL HAZARD WARNING: FAILURE TO COMPLY WITH THE PRECAUTIONS AND INSTRUCTIONS PROVIDED WITH THIS HEATER, CAN RESULT IN DEATH, SERIOUS BODILY INJURY AND PROPERTY LOSS OR DAMAGE FROM HAZARDS OF FIRE, EXPLOSION, BURN, ASPHYXIATION, CARBON MONOXIDE POISONING, AND/OR ELECTRICAL SHOCK. ONLY PERSONS WHO CAN UNDERSTAND AND FOLLOW THE INSTRUCTIONS SHOULD USE OR SERVICE THIS HEATER.
  • Page 3 EXPOSED TO WATER SPRAY, RAIN AND/OR DRIPPING WATER. MINIMUM CLEARANCE TO COMBUSTIBLES TOP: 48 inches SIDES: 30 inches BOTTOM: 0 inches INLET PRESSURES FRHR-100N Natural gas MINIMUM Supply Pressure 7" W.C. MAXIMUM Supply Pressure 14" W.C. FRHR-100P/PQD Propane MINIMUM Supply Pressure 11"...
  • Page 4: Installation

    INSTALLATION All natural gas heaters must be installed by a qualified gas fitter and must conform to local installation codes or, in the absence of local codes, with the National Fuel Gas Code ANSI Z223.1/NFPA 54 and the Natural Gas and Propane Installation Code, CSA B149.1.
  • Page 5: Lighting Instructions

    LIGHTING INSTRUCTIONS Ensure the heater is connected to the proper source of gas and proper inlet pressures are supplied. The heater must be installed by a qualified installer. Set thermostat knob (green button) to high position. Rotate the control knob (black) counter clockwise to 'PILOT' position. Depress and hold control knob.
  • Page 6 IMPORTANT NOTES FOR SUCCESSFUL LIGHTING AND OPERATIONAL SAFETY For safety purposes, this heater model is equipped with a “tip over switch” which will prevent the heater from operating or being lit if it is bumped, jarred, knocked over or positioned on an angle. In order to light and operate properly, this heater MUST be placed on a flat horizontal surface in an upright position.
  • Page 7 PARTS DIAGRAM FRHR-100P/N FRHP-08R FRHP-12 FRHP-05RLP FRHP-05RNG T-18 FRHP-02LP FRHP-07RLP FRHP-02NG FRHP-07RNG...
  • Page 8 FRHP-01LP FRHP-01NG T-18 FRHP-10 FRHP-03A 49-6C FRHP-23 VALVE INLET - LP 48-6C (SAE) FRHP-09BR 122-C/100-506 (QD) FRHP-09 VALVE INLET - NG 122-DC/100-508 FRHP-04A FRHP-18...
  • Page 9 PARTS LIST FOR FRHR-100N/P/PQD Part Number Part Description FRHP-01NG GAS CONTROL VALVE C/W THERMOSTAT - NG FRHP-01LP GAS CONTROL VALVE C/W THERMOSTAT - LP FRHP-01WR GAS CONTROL VALVE NO THERMOSTAT FRHP-02NG PILOT ASSEMBLY - NG FRHP-02LP PILOT ASSEMBLY - LP...
  • Page 10 FRHP-21 1/4" COMPRESSION NUT & SLEEVE FOR PILOT LINE FRHP-22 1/4" EXTENDED BREAKAWAY FOR PILOT LINE FRHP-50 CONVERSION KIT FOR FRHR NG TO LP (CDN) FRHP-51 CONVERSION KIT FOR FRHR LP TO NG (CDN) FRHP-52 CONVERSION KIT FOR FRHR LP TO NG (USA) FRHP-53 CONVERSION KIT FOR FRHR NG TO LP (USA) S52600-12...
