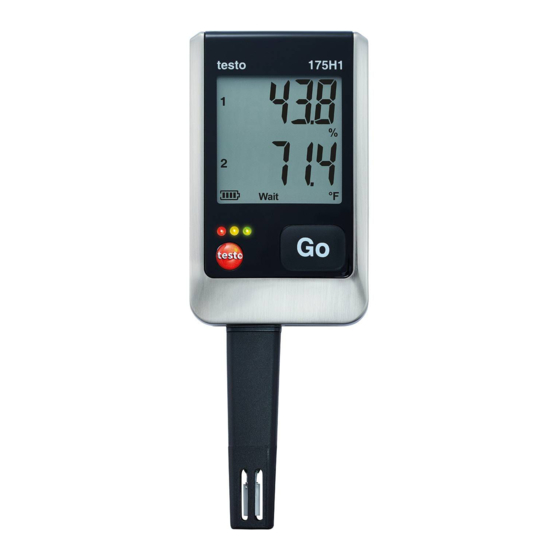

testo 175 · Datenlogger
Bedienungsanleitung
testo 175 · Data loggers
Instruction manual
testo 175 · Enregistreur de données
Mode d'emploi
testo 175 · Data logger
Manual de instrucciones
testo 175 · Data logger
Istruzioni per l'uso
testo 175 · Datalogger
Gebruiksaanwijzing

Advertisement

Table of Contents
loading

Related Manuals for TESTO 175

Summary of Contents for TESTO 175

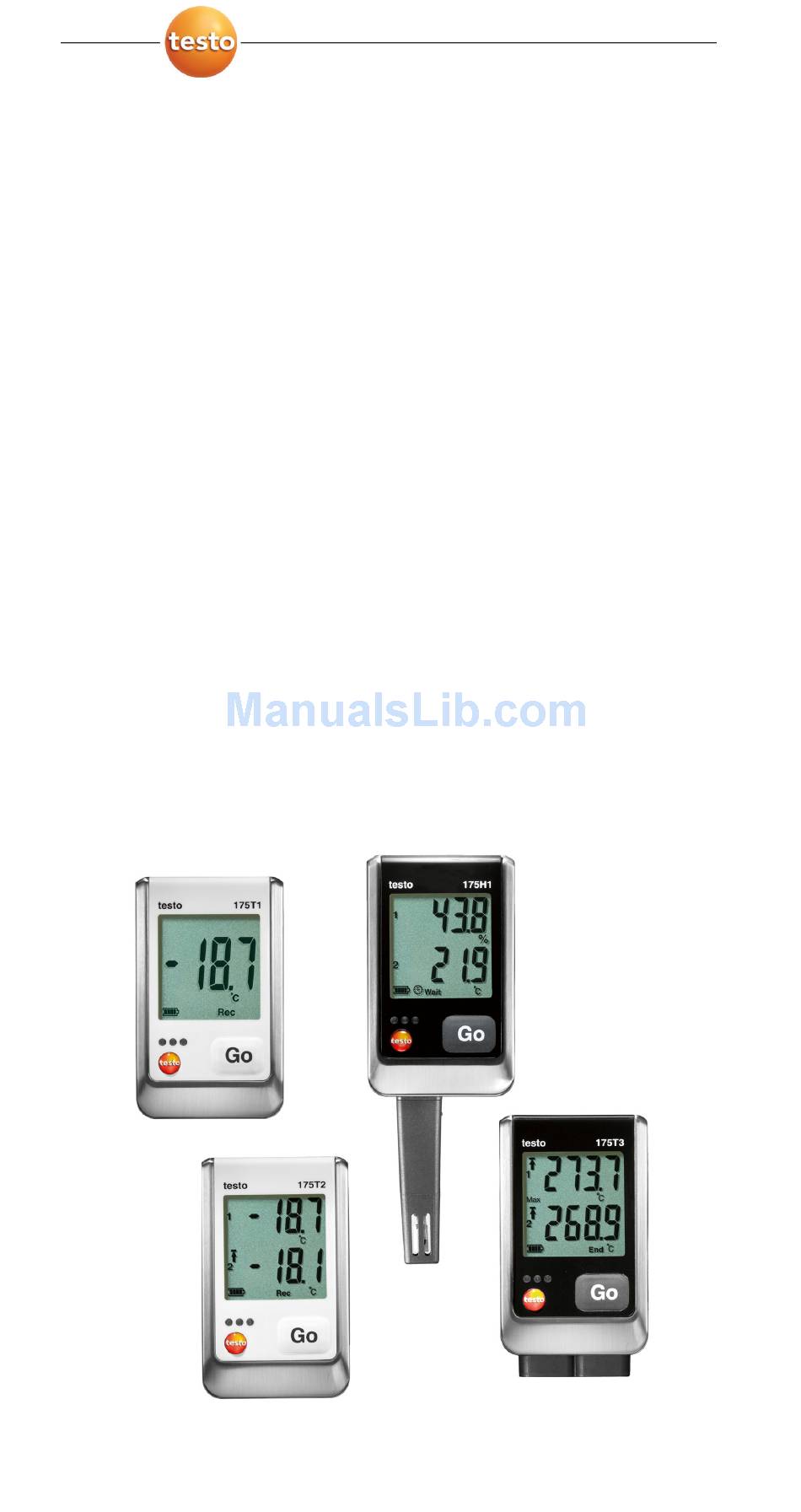

  • Page 1 175 · Datenlogger Bedienungsanleitung testo 175 · Data loggers Instruction manual testo 175 · Enregistreur de données Mode d'emploi testo 175 · Data logger Manual de instrucciones testo 175 · Data logger Istruzioni per l'uso testo 175 · Datalogger...
  • Page 2 Deutsch ................3 English ................31 Français ................57 Español ................83 Italiano ................111 Nederlands..............137 Pos: 1 /TD/--- Seitenwechsel --- @ 0\mod_1173774430601_0.doc @ 281 @...

  • Page 3: Table Of Contents

    1 Inhalt Pos: 2 /TD/Überschriften/1. Inhalt @ 0\mod_1177587817070_6.doc @ 1241 @ 1 Inhalt Inhalt Sicherheit und Umwelt 2.1. Zu diesem Dokument 2.2. Sicherheit gewährleisten 2.3. Umwelt schützen Leistungsbeschreibung 3.1. Verwendung Technische Daten Erste Schritte 5.1. Datenlogger entsichern 5.2. Batterien einlegen 5.3.

  • Page 4: Sicherheit Und Umwelt

    2 Sicherheit und Umwelt Pos: 3 /TD/Überschriften/2. Sicherheit und Umwelt @ 0\mod_1173774719351_6.doc @ 290 @ 1 Sicherheit und Umwelt Pos: 4 /TD/Überschriften/2.1 Zu diesem Dokument @ 0\mod_1173775252351_6.doc @ 344 @ 2 2.1. Zu diesem Dokument Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Verwendung/Verwendung (Standard) @ 0\mod_1173775068554_6.doc @ 335 @ 5 Verwendung >...

  • Page 5: Sicherheit Gewährleisten

    Daten vorgegebenen Parameter. Wenden Sie keine Gewalt an. Pos: 9 /TD/Sicherheit und Umwelt/Sicherheit gewährleisten/testo 174-175/spannungsführende Teile 175-176 @ 7\mod_1282811328700_6.doc @ 71292 @ > Messen Sie mit dem Gerät niemals an oder in der Nähe von spannungsführenden Teilen! Pos: 10 /TD/Sicherheit und Umwelt/Sicherheit gewährleisten/testo 174-175/Blindstopfen @ 6\mod_1274956302912_6.doc @ 61914 @...

  • Page 6: Umwelt Schützen

    Über die Software können die Datenlogger auch individuell programmiert werden. Anwendungsbeispiele testo 175 T1 und testo 175 T2 sind optimal geeignet für die Temperaturmessung in Kühlschränken, Gefrierschränken, Kühlräumen und Kühlregalen. testo 175 T3 zeichnet zwei Temperaturen gleichzeitig auf und eignet sich damit z.

  • Page 7: Technische Daten

    4 Technische Daten Technische Daten Pos: 20 /TD/Leistungsbeschreibung/Technische Daten/testo 175 T1 @ 6\mod_1274950278224_6.doc @ 61786 @ 5 testo 175 T1 (0572 1751) Eigenschaft Werte Messgröße Temperatur (°C/°F) Fühlertyp NTC-Temperatursensor intern Messbereich -35 bis +55 °C Genauigkeit System ±0,5 °C (-35 bis +55 °C) ± 1 Digit Auflösung...
  • Page 8 4 Technische Daten Pos: 21 /TD/Leistungsbeschreibung/Technische Daten/testo 175 T2 @ 6\mod_1274950304801_6.doc @ 61818 @ 5 testo 175 T2 (0572 1752) Eigenschaft Werte Messgröße Temperatur (°C/°F) Fühlertyp NTC-Temperatursensor intern und extern Messbereich -35 bis +55 °C intern -40 bis +120 °C extern Genauigkeit System ±0,5 °C (-35 bis +55 °C) ±...
  • Page 9 4 Technische Daten Pos: 22 /TD/Leistungsbeschreibung/Technische Daten/testo 175 T3 @ 6\mod_1274950324191_6.doc @ 61850 @ 5 testo 175 T3 (0572 1753) Eigenschaft Werte Messgröße Temperatur (°C/°F) Fühlertyp 2 Thermoelemente (Typ K oder T) extern Messbereich -40 bis +400 °C (Typ T) -50 bis +1000 °C (Typ K)
  • Page 10 4 Technische Daten testo 175 H1 (0572 1754) Eigenschaft Werte Messgröße Temperatur (°C/°F), Feuchte (%rF / %RH/ °Ctd/ g/m Fühlertyp NTC-Temperatursensor, kapazitiver Feuchtesensor Anzahl der 2x intern (Stummel) Messkanäle Messbereiche -20 bis +55 °C -40 bis +50 °Ctd 0 bis 100 %rF (nicht betauende Atmosphäre)
  • Page 11 4 Technische Daten Pos: 24 /TD/Leistungsbeschreibung/Technische Daten/Hinweis Batteriestandzeit @ 6\mod_1274958762415_6.doc @ 62010 @ 5 Batteriestandzeit In den Programmierfenstern der Software erhalten Sie typische Richtwerte zur voraussichtlichen Lebensdauer der Batterie. Diese wird auf Basis folgender Faktoren errechnet: • Messtakt • Anzahl angeschlossener Fühler Da die Batteriestandzeit noch von vielen weiteren Faktoren abhängig ist, sind die berechneten Daten nur Richtwerte.

  • Page 12: Erste Schritte

    5 Erste Schritte Pos: 25 /TD/Überschriften/5. Erste Schritte @ 0\mod_1173774895039_6.doc @ 317 @ 1 Erste Schritte Pos: 26 /TD/Erste Schritte/testo 175/Datenlogger entsichern @ 7\mod_1288082730183_6.doc @ 72502 @ 5.1. Datenlogger entsichern 1. Schloss mit Schlüssel (1) öffnen. 2. Schloss (2) aus Sicherungsstift entfernen.

  • Page 13: Datenlogger An Pc Anschließen

    5. Batteriefachabdeckung auf das Batteriefach legen. 6. Schrauben anziehen. Auf dem Display erscheint rST. Pos: 28 /TD/Erste Schritte/testo 175/Datenlogger an PC anschließen Hardware @ 6\mod_1275476329286_6.doc @ 62372 @ 5.3. Datenlogger an PC anschließen Für testo ComSoft 5 Basic: Die Software ist als kostenloser registrierungspflichtiger Download im Internet erhältlich:...

  • Page 14: Anzeige- Und Bedienelemente

    6 Anzeige- und Bedienelemente Pos: 29 /TD/Produktbeschreibung/Übersicht/testo 175/Anzeige- und Bedienelemente, Display @ 6\mod_1274956795162_6.doc @ 61947 @ Anzeige- und Bedienelemente 6.1. Display Die Display-Funktion kann über die Software testo ComSoft ein-/ausgeschaltet werden. Je nach Betriebszustand können im Display unter- schiedliche Informationen angezeigt werden. Eine detaillierte Darstellung der abrufbaren Infor- mationen finden Sie unter Menüübersicht, Seite...
  • Page 15 Alarmwert wurde unterschritten 11 oberer Alarmwert • blinkt: programmierter Alarmwert wird angezeigt • leuchtet: programmierter Alarmwert wurde überschritten testo 175 T2, testo 175 T3, testo 175 H1 1 Messwert Kanal 1 2 Einheiten Kanal 1 3 Messwert Kanal 2...
  • Page 16 6 Anzeige- und Bedienelemente 4 Einheiten Kanal 2 5 Messprogramm beendet 6 Messprogramm läuft 7 Warten auf Start des Messprogramms 8 Startkriterium Datum/ Uhrzeit programmiert 9 Batteriekapazität Symbol Kapazität >151 Tage <150 Tage <90 Tage <60 Tage <30 Tage > Daten auslesen und Batterie wechseln (siehe Messdaten auslesen, Seite 24).

  • Page 17: Led

    Gerät befindet sich im bei Tastendruck Wait-Modus. Grüne LED blinkt fünfmal Durch langes Gedrückthalten bei langem Tastendruck der GO-Taste wurde eine Zeitmarke gesetzt. Grüne, gelbe und rote Batterie wurde gewechselt. LED blinken nacheinander Pos: 30 /TD/Produktbeschreibung/Übersicht/testo 175/Tastenfunktionen @ 6\mod_1275477413448_6.doc @ 62404 @...

  • Page 18: Tastenfunktionen

    6 Anzeige- und Bedienelemente 6.3. Tastenfunktionen Eine detaillierte Darstellung der Displayanzeigen finden Sie im unter Menüübersicht, Seite 20. ✓ Gerät befindet sich im Betriebszustand Wait Startkriterium Tastenstart ist programmiert. > [GO] ca. 3 Sekunden lang drücken, um das Mess- programm zu starten. Das Messprogramm startet und im Display erscheint Rec.

  • Page 19: Produkt Verwenden

    7 Produkt verwenden Pos: 31 /TD/Überschriften/6. Produkt verwenden @ 0\mod_1173774928554_6.doc @ 326 @ 1 Produkt verwenden Pos: 32 /TD/Erste Schritte/testo 175/Fühler anschließen @ 6\mod_1274957942556_6.doc @ 61979 @ 7.1. Fühler anschließen Beachten Sie beim Anschluss von Fühlern an den Datenlogger und an die Messstellen die folgenden Punkte: >...

  • Page 20: Menüübersicht

    Displayansichten des Datenloggers testo 175-T2 dargestellt. Das Display muss eingeschaltet sein, damit die entsprechenden Anzeigen im Display dargestellt werden. Dies erfolgt über die Software testo ComSoft. Die Anzeige im Display wird entsprechend der programmierten Messrate aktualisiert. Es werden nur Messwerte von aktiven Kanälen angezeigt.
  • Page 21 7 Produkt verwenden Wait-Modus: Startkriterium ist programmiert, aber noch nicht erfüllt ① Letzter ② Oberer Alarmwert Messwert Startkriterium Startkriterium Tastenstart / PC- Datum/Uhrzeit Start ③ Unterer Alarmwert ④ Batteriekapazität in Tagen (siehe Abbildung ① Wait-Modus) Letzter Messwert Messwert wird nicht gespeichert...
  • Page 22 – bis Speicher voll oder Anzahl Werte) je nach Programmierung ① Letzter Messwert ② Höchster Messwert ③ Niedrigster Messwert ④ Oberer Alarmwert ⑤ Unterer Alarmwert ⑥ Batteriekapazität in Tagen Letzter Messwert (siehe Abbildung ①) Pos: 35 /TD/Produkt verwenden/testo 175/Wandhalterung montieren @ 6\mod_1276691151158_6.doc @ 62633 @...

  • Page 23: Wandhalterung Montieren

    Befestigung vorbereiten (z. B. Loch bohren, Dübel setzen). 4. Wandhalterung mit Hilfe passender Schrauben befestigen. Pos: 36 /TD/Erste Schritte/testo 175/Datenlogger sichern @ 6\mod_1275475596653_6.doc @ 62340 @ 7.5. Datenlogger sichern ✓ Wandhalterung ist montiert. 1. Datenlogger in die Wandhalterung schieben (1).

  • Page 24: Messdaten Auslesen

    Verwenden Sie dazu am besten ein Münzstück. 3. Deckel öffnen. 4. USB-Kabel in den Mini-USB-Anschluss (1) schieben. 5. Datenlogger auslesen und ausgelesene Daten weiter- bearbeiten, siehe separate Bedienungsanleitung testo ComSoft. Über SD-Karte 1. Schraube an der rechten Seite des Datenloggers lösen.
  • Page 25 7 Produkt verwenden (testo 175 T1) bzw. Sd CArd (testo 175 T2, testo 175 T3, testo 175 H1) wird im Display angezeigt. [Go] länger als 2 Sekunden gedrückt halten. (testo 175 T1) bzw. COPY (testo 175 T2, testo 175 T3, testo 175 H1) wird im Display angezeigt.

  • Page 26: Produkt Instand Halten

    8 Produkt instand halten Produkt instand halten Pos: 39 /TD/Produkt instand halten/testo 175/Batterien wechseln @ 6\mod_1275474943888_6.doc @ 62276 @ 8.1. Batterien wechseln Durch den Batteriewechsel wird das laufende Messprogramm gestoppt. Die gespeicherten Messdaten bleiben aber erhalten. 1. Gespeicherte Messdaten auslesen, siehe Messdaten auslesen, Seite 24.

  • Page 27: Gerät Reinigen

    11. Datenlogger neu konfigurieren bzw. die alte gespeicherte Konfiguration aufspielen, siehe separate Bedienungsanleitung testo ComSoft. Der Datenlogger ist wieder einsatzbereit. Pos: 40 /TD/Produkt instand halten/testo 174-neu/Gerät reinigen @ 5\mod_1267614722447_6.doc @ 59662 @ 8.2. Gerät reinigen ACHTUNG Beschädigung des Sensors! > Achten Sie darauf, dass bei der Reinigung keine Flüssigkeit in das Innere des Gehäuses gelangt.

  • Page 28: Tipps Und Hilfe

    9 Tipps und Hilfe Tipps und Hilfe Pos: 42 /TD/Überschriften/8.1 Fragen und Antworten @ 0\mod_1177402017078_6.doc @ 1091 @ 9.1. Fragen und Antworten Pos: 43 /TD/Tipps und Hilfe/Fragen und Antworten/testo 175 @ 6\mod_1275471058687_6.doc @ 62115 @ Frage Mögliche Ursachen / Lösung FULL erscheint auf SD-Karte hat nicht genügend...

  • Page 29: Zubehör Und Ersatzteile

    9 Tipps und Hilfe Pos: 44 /TD/Überschriften/8.2 Zubehör und Ersatzteile @ 0\mod_1177402058734_6.doc @ 1100 @ 2 9.2. Zubehör und Ersatzteile Pos: 45 /TD/Tipps und Hilfe/Zubehör und Ersatzteile/testo 175 @ 6\mod_1275471350081_6.doc @ 62147 @ Beschreibung Artikel-Nr. Wandhalterung (schwarz) mit Schloss 0554 1702...
  • Page 30 9 Tipps und Hilfe...

  • Page 31: Contents

    1 Contents Contents Contents Safety and the environment 2.1. About this document 2.2. Ensure safety 2.3. Protecting the environment Specifications 3.1. Technical data First steps 5.1. Unlock the data logger 5.2. Inserting batteries 5.3. Connecting the data logger to PC Display and control elements 6.1.

  • Page 32: Safety And The Environment

    2 Safety and the environment Pos: 3 /TD/Überschriften/2. Sicherheit und Umwelt @ 0\mod_1173774719351_79.doc @ 292 @ 1 Safety and the environment Pos: 4 /TD/Überschriften/2.1 Zu diesem Dokument @ 0\mod_1173775252351_79.doc @ 346 @ 2 2.1. About this document Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Verwendung/Verwendung (Standard) @ 0\mod_1173775068554_79.doc @ 337 @ 5 >...

  • Page 33: Ensure Safety

    Do not use any force. Pos: 9 /TD/Sicherheit und Umwelt/Sicherheit gewährleisten/testo 174-175/spannungsführende Teile 175-176 @ 7\mod_1282811328700_79.doc @ 71293 @ > Never use the instrument to measure on or near live parts.

  • Page 34: Specifications

    Pos: 17 /TD/Überschriften/3.1 Verwendung @ 0\mod_1176211016437_79.doc @ 695 @ 2 3.1. Use Pos: 18 /TD/Leistungsbeschreibung/Verwendung/testo 175 @ 6\mod_1274950423499_79.doc @ 61883 @ 5 Data loggers testo 175 are used to store and to read out individual readings and measurement series. With testo 175 measurement values are measured, saved...

  • Page 35: Technical Data

    4 Technical data Technical data Pos: 20 /TD/Leistungsbeschreibung/Technische Daten/testo 175 T1 @ 6\mod_1274950278224_79.doc @ 61787 @ 5 testo 175 T1 (0572 1751) Feature Values Measurement Temperature (°C/°F) parameter Sensor type NTC temperature sensor internal Measurement range -35 to +55 °C System accuracy ±0.5 °C (-35 to +55 °C) ±...
  • Page 36 4 Technical data Pos: 21 /TD/Leistungsbeschreibung/Technische Daten/testo 175 T2 @ 6\mod_1274950304801_79.doc @ 61819 @ 5 testo 175 T2 (0572 1752) Feature Values Measurement Temperature (°C/°F) parameter Sensor type NTC temperature sensor internal and external Measurement range -35 to +55 °C internal -40 to +120 °C external...
  • Page 37 4 Technical data Pos: 22 /TD/Leistungsbeschreibung/Technische Daten/testo 175 T3 @ 6\mod_1274950324191_79.doc @ 61851 @ 5 testo 175 T3 (0572 1753) Feature Values Measurement Temperature (°C/°F) parameter Sensor type 2 thermocouples (type K or T) external Measurement -40 to +400 °C (type T) range -50 to +1000 °C (type K)
  • Page 38 4 Technical data testo 175 H1 (0572 1754) Feature Values Measurement Temperature (°C/°F), moisture parameter (%rF /%RH/ °Ctd/ g/m Sensor type NTC temperature sensor, capacitive humidity sensor Number of measuring 2x internal (stubs) channels Measuring ranges -20 to +55 °C -40 to +50 °Ctd...
  • Page 39 4 Technical data Pos: 24 /TD/Leistungsbeschreibung/Technische Daten/Hinweis Batteriestandzeit @ 6\mod_1274958762415_79.doc @ 62012 @ 5 Battery life The programming windows of the software provide you with typical guide values for the expected lifetime of the battery. This lifetime is calculated on the basis of the following factors: •...

  • Page 40: First Steps

    5 First steps Pos: 25 /TD/Überschriften/5. Erste Schritte @ 0\mod_1173774895039_79.doc @ 319 @ 1 First steps Pos: 26 /TD/Erste Schritte/testo 175/Datenlogger entsichern @ 7\mod_1288082730183_79.doc @ 72503 @ 5.1. Unlock the data logger 1. Open the lock with the key (1).

  • Page 41: Connecting The Data Logger To Pc

    6. Tighten the screws. The display shows rST. Pos: 28 /TD/Erste Schritte/testo 175/Datenlogger an PC anschließen Hardware @ 6\mod_1275476329286_79.doc @ 62373 @ 5.3. Connecting the data logger to PC For testo ComSoft 5 Basic: The software is available in the Internet as a free download requiring registration: www.testo.com/download-center.

  • Page 42: Display And Control Elements

    6 Display and control elements Pos: 29 /TD/Produktbeschreibung/Übersicht/testo 175/Anzeige- und Bedienelemente, Display @ 6\mod_1274956795162_79.doc @ 61948 @ Display and control elements 6.1. Display The display function can be switched on/off via the software testo ComSoft. Depending on the operating status, various information may be shown in the display.
  • Page 43 11 Upper alarm value • Flashes: programmed alarm value is shown • Lights: programmed alarm values were exceeded testo 175 T2, testo 175 T3, testo 175 H1 1 Reading channel 1 2 Units channel 1 3 Reading channel 2 4 Units channel 2...
  • Page 44 6 Display and control elements 5 Measurement program over 6 Measurement program running 7 Wait for start of measurement program 8 Start criterion Date/ Time programmed 9 Battery capacity Icon Capacity >151 days <150 days <90 days <60 days <30 days >...

  • Page 45: Led

    Green LED flashes five Long pressing of the GO button times when pressing the has set a time mark. button Green, yellow and red The battery has been changed. LED flash in succession Pos: 30 /TD/Produktbeschreibung/Übersicht/testo 175/Tastenfunktionen @ 6\mod_1275477413448_79.doc @ 62405 @...

  • Page 46: Key Functions

    6 Display and control elements 6.3. Key functions A detailed representation of the display readings can be found under Menu overview, page 48. ✓ Instrument in operating status Wait and start criterion Button start programmed. > Press [GO] for approx. 3 seconds to start the measurement program.

  • Page 47: Using The Product

    7 Using the product Pos: 31 /TD/Überschriften/6. Produkt verwenden @ 0\mod_1173774928554_79.doc @ 328 @ 1 Using the product Pos: 32 /TD/Erste Schritte/testo 175/Fühler anschließen @ 6\mod_1274957942556_79.doc @ 61981 @ 7.1. Connecting a sensor Observe the following points when connecting sensors to data logger and measuring points.

  • Page 48: Menu Overview

    7 Using the product 7.3. Menu overview The menu overview shows exemplary display representations of the data logger testo 175-T2. The display must be switched on to be able to show the corresponding indications. This is accomplished with the software testo ComSoft.
  • Page 49 7 Using the product Wait mode: Start criterion is programmed, but not yet fulfilled. ① Last ② Upper alarm value reading Start criterion key Start criterion start / PC start Date/Time ③ Lower alarm value ④ Battery capacity in days (see Fig.
  • Page 50 ① Last reading ② Highest reading ③ Lowest reading ④ Upper alarm value ⑤ Lower alarm value ⑥ Battery capacity in days Last reading (see Fig. ①) Pos: 35 /TD/Produkt verwenden/testo 175/Wandhalterung montieren @ 6\mod_1276691151158_79.doc @ 62634 @...

  • Page 51: Mounting The Wall Bracket

    3. Prepare the fastening location in accordance with the fastening material (e.g. drill hole, insert wall plugs). 4. Fasten the wall bracket with suitable screws. Pos: 36 /TD/Erste Schritte/testo 175/Datenlogger sichern @ 6\mod_1275475596653_79.doc @ 62341 @ 7.5. Securing the data logger ✓ The wall bracket has been mounted.

  • Page 52: Reading Out Measurement Data

    1. Loosen the screw on the right side of the data logger. Use a coin for this purpose. 2. Open the cover. 3. Push the SD card into the SD card slot (2). The display shows (testo 175 T1) or Sd CArd (testo 175 T2, testo 175 T3, testo 175 H1).

  • Page 53: Maintaining The Product

    ComSoft. Pos: 38 /TD/Überschriften/7. Produkt instand halten @ 0\mod_1173789831362_79.doc @ 397 @ 1 Maintaining the product Pos: 39 /TD/Produkt instand halten/testo 175/Batterien wechseln @ 6\mod_1275474943888_79.doc @ 62277 @ 8.1. Changing batteries The battery change stops the currently running measurement program.

  • Page 54: Cleaning The Instrument

    11. Reconfigure the data logger or load the old, saved configuration, see separate operating instructions testo ComSoft. The data logger is once again ready for use. Pos: 40 /TD/Produkt instand halten/testo 174-neu/Gerät reinigen @ 5\mod_1267614722447_79.doc @ 59663 @ 8.2. Cleaning the instrument CAUTION Damage to the sensor! >...

  • Page 55: Tips And Assistance

    9 Tips and assistance Tips and assistance Pos: 42 /TD/Überschriften/8.1 Fragen und Antworten @ 0\mod_1177402017078_79.doc @ 1093 @ 9.1. Questions and answers Pos: 43 /TD/Tipps und Hilfe/Fragen und Antworten/testo 175 @ 6\mod_1275471058687_79.doc @ 62116 @ Question Possible causes / solution FULL...

  • Page 56: Accessories And Spare Parts

    9 Tips and assistance 9.2. Accessories and spare parts Pos: 45 /TD/Tipps und Hilfe/Zubehör und Ersatzteile/testo 175 @ 6\mod_1275471350081_79.doc @ 62148 @ Description Article no. Wall bracket (black) with lock 0554 1702 Mini USB cable to connect the data 0449 0047...
