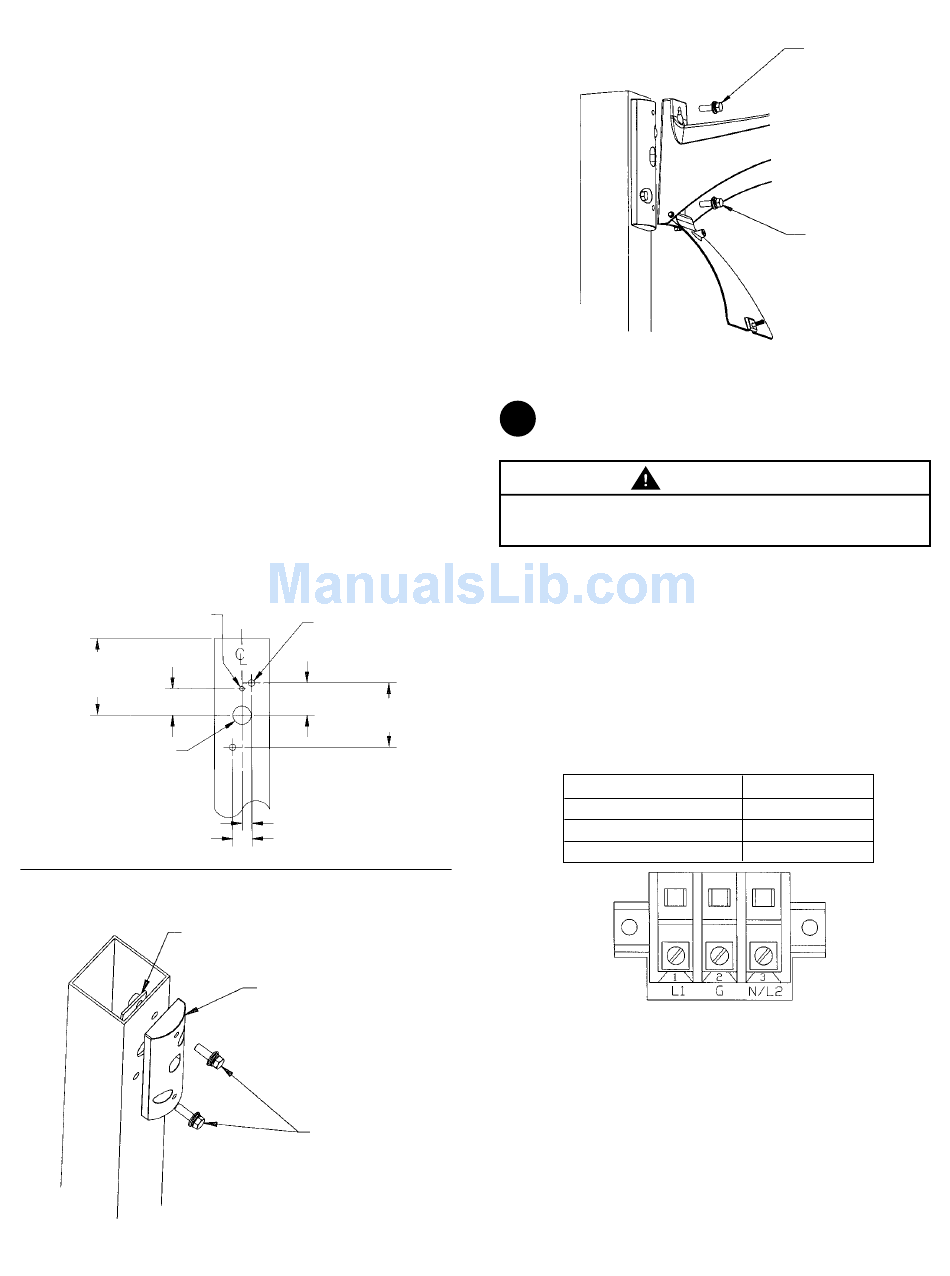

3c. Montaje para Poste Cuadrado con Brazo
Arquitectónico
Esta luminaria está configurada igual que 3b y una
placa adaptadora ha sido incluida para ser montada a
un poste cuadrado. El patrón de perforación en un poste
cuadrado deberá ser igual a la Figura 5.
• Oriente el bloque adaptador de manera que el hoyo
ovalado esté más cercano a la parte superior que al
inferior del adaptador.
• Con el borde del bloque adaptador correctamente
orientado, monte el bloque adaptador al poste con
la placa de tuerca y los tornillos de 3/8-16 y la arandela
incluidos como se muestra. Aplique 25-32 libras-pie
(34-43 N-m) de torque a los tornillos de 3/8-16. (Vea figura 6)
• Coloque el aparato contra el bloque adaptador.
• Instale el tornillo de 3/8, la arandela de seguridad, y la
arandela en la parte superior como se muestra y
ajuste al bloque adaptador. (Vea figura 7)
• Abra la puerta del brazo e instale el tornillo de 3/8 al
orificio roscado del bloque adaptador. (Vea figura 7)
• Aplique 25-32 libras-pie (34-43 N-m) de torque a los
tornillos superiores e inferiores.
• Inspeccione la instalación para asegurarse que el
equipo este firmemente sujeto.
PLANTILLA DE PERFORACIÓN
MONTAJE EN POSTE CUADRADO
.312 pulg. DIA.
(8 mm DIA.)
5.2500 pulg.
(133 mm)
(MIN.)
1.8120 pulg.
(46 mm)
1.250 pulg. DIA.
(32 mm DIA.)
(hOYO)
FIGURA 5
PLACA ADAPTADORA PARA POSTE
CUADRADO
Placa de Tuerca
FIGURA 6
.438 pulg. DIA.
(11 mm DIA.) (2
LUGARES)
2.1960 pulg.
(56 mm)
4.3920 pulg.
(112 mm)
.656 pulg. (17 mm)
1.312 pulg. (33 mm)
Bloque Adaptador
3/8-16 Arandela y Tornillo
Aplique 25-32 libras-pie
(34-43 N-m) de torque a
tornillos
BRAZO DE APARATO PARA ADAPTADOR DE BRAZO
FIGURA 7
4
CABLEADO
PRECAUCIÓN
Riesgo de lesiones o daño: Puerta debe de estar cerrada
con tornillo hasta que el aparato esté en su posición final.
• NOTA: Todas las conexiones eléctricas deberán
realizarse de acuerdo con el Código Eléctrico Nacional
y conforme a códigos locales correspondientes.
• Liberación de tensión para la fuente de poder debe de
ser proporcionada en el poste por el usuario.
• Proporcione el tipo y tamaño de cable para la
conexión del usuario a la placa terminal: 16 AWG
(1.5mm ) a 6 AWG (10mm2) Sólido o trenzado.
2
Conexiones de Placa Terminal:
Posición de Placa Terminal
L1
G
N/L2
• NOTA: Verifique que el voltaje de suministro sea
correcto comparándolo con la placa del fabricante
dentro de la puerta o en la caja.
Torque para Tornillo
superior 25-32 libras-pie
(34-43N-m)
Torque para Tornillo
inferior 25-32 libras-pie
(34-43N-m)
Tipo de Suministro
Línea Alta
Puesta a tierra
Línea Baja/Neutral
