User's Guide
Digital Psychrometer
Models RH300 and RH305 (kit)
Introduction

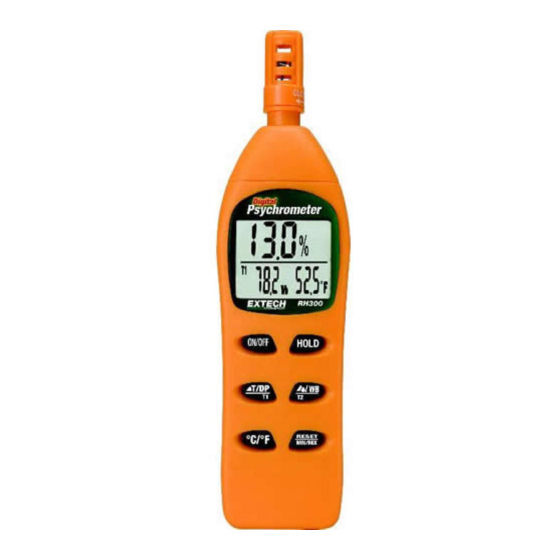

Congratulations on your purchase of the Extech RH300 Digital Psychrometer. This device
measures Humidity, Air Temperature, Dew Point temperature and Wet Bulb temperature.
Advanced features include External Temperature Measurement (with optional probe), Data
Hold, selectable Auto Power Off, and MAX/MIN/Average reading. Careful use of this meter
will provide years of reliable service.
ON/OFF
HOLD
T/DP
/WB
T1
T2
o
C/ F
o
RESET
RESET
MX/MN
MX/MN
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Extech Instruments RH300
Summary of Contents for Extech Instruments RH300
- Page 1 MX/MN MX/MN Introduction Congratulations on your purchase of the Extech RH300 Digital Psychrometer. This device measures Humidity, Air Temperature, Dew Point temperature and Wet Bulb temperature. Advanced features include External Temperature Measurement (with optional probe), Data Hold, selectable Auto Power Off, and MAX/MIN/Average reading. Careful use of this meter...
-
Page 2: Specifications
Triple LCD Display ON/OFF button T1-T2/Dew Point/T1 button °F/°C select MIN/MAX/RESET button T2-DP/Wet Bulb/T2 button HOLD button T2 Probe Jack Note: The battery compartment is located on the rear of the instrument ON/OFF HOLD T/DP C/ F RESET MX/MN RH300 V1.4 11/04... -
Page 3: Display Description
Dew Point), WB (Wet Bulb), and T2 (external temperature). Note: If the external probe is not connected, T1-T2, T2-DP, and T2 measurements will not be displayed. Selecting temperature units of measure (C/F) Press and hold the F button momentarily to toggle the temperature units. RH300 V1.4 11/04... -
Page 4: Error Messages
An error message will appear on the display if the meter fails an internal diagnostic test. ER1: Relative Humidity failure. Repair/replacement is necessary. ER2: Internal temperature failure. Repair/replacement necessary. ER3: Reference resistance failure. Repair/replacement necessary. ER4: Internal temperature is out of range. ER5: External temperature is out of range. RH300 V1.4 11/04... - Page 5 4. “75.3%” will flash on the LCD. After 30 minutes, the flashing will stop to indicate that the 75% calibration is complete. 5. Turn power off. Calibration is now complete. Note: If the salt at the bottom of the calibration bottles appears dry, the bottles should be replaced. RH300 V1.4 11/04...
-
Page 6: Maintenance
Ensure that the compartment cover is securely fastened when finished. Warranty EXTECH INSTRUMENTS CORPORATION warrants the basic instrument to be free of defects in parts and workmanship for one year from date of shipment (a six month limited warranty applies on sensors and cables). If it should become necessary to return the instrument for service during or beyond the warranty period, contact the Customer Service Department at (781) 890-7440 EXTENSION 210 for authorization or visit www.extech.com for... -
Page 7: Manual Del Usuario
MX/MN MX/MN Introducción Felicitaciones por su compra del Sicrómetro digital RH300 de Extech Este dispositivo mide humedad, temperatura del aire, temperatura de punto de rocío y temperatura de termómetro de bulbo húmedo . Las características avanzadas incluyen medición de temperatura exterior (con sonda opcional), retención de datos, apagado automático optativo y lecturas MÁX / MIN/Promedio. - Page 8 6. Botón MIN/MÁX/RESTAURAR 7. T2-PR/bulbo húmedo/T2 (PR = Punto de rocío) 8. Botón Retención (HOLD) 9. T2 Teiete la entrada Nota: El compartimiento de la batería se localiza atrás del instrumento ON/OFF HOLD T/DP C/ F RESET MX/MN RH300 V1.4 11/04...
- Page 9 Nota: Si no está conectada la sonda externa, no se mostrarán las medidas T1-T2, T2-PR y T2. Selección de unidades de medición de temperatura (C./°F) Presione y sostenga momentáneamente el botón F para cambiar las unidades de temperatura. RH300 V1.4 11/04...
-
Page 10: Mensajes De Error
2. ER2: Falla de temperatura interior. Es necesario reparar o reemplazar. 3. ER3: Falla de la resistencia de referencia . Es necesario reparar o reemplazar. 4. ER4: La temperatura interior está fuera de escala. 5. ER5: La temperatura externa está fuera de escala. RH300 V1.4 11/04... - Page 11 4. “75.3%” destellará en la LCD. Después de 30 minutos, el destello se detendrá indicando que ha completado la calibración de.75%. 5. Apague. Calibración terminada. Nota: Si la sal en el fondo de las botellas de calibración parece seca, deberá reemplazar las botellas. RH300 V1.4 11/04...
-
Page 12: Mantenimiento
Garantía EXTECH INSTRUMENTS CORPORATION garantiza ese instrumento libre de defectos en partes y mano de obra durante tres años a partir de la fecha de embarque (se aplica una garantía limitada de seis meses a cables y sensores). Si fuera necesario regresar el instrumento para servicio durante o después del periodo de garantía, llame al Departamento... - Page 13 Introduction Félicitations, vous venez d’acquérir un psychromètre numérique de la marque Extech, modèle RH300. Cet appareil permet de mesurer l’humidité, la température de l’air, la température du point de rosée et la température du bulbe humide. Les fonctionnalités avancées de l’appareil incluent la mesure de la température externe (via une sonde optionnelle), la fonction Data Hold, un système d’arrêt automatique désactivable et les...
-
Page 14: Caractéristiques
Touche T1-T2/Point de rosée/T1 Touche de sélection °F/°C Touche MIN/MAX/RESET Touche T2-DP/Bulbe d’humidité /T2 Touche HOLD Prise de sonde T2 ON/OFF HOLD Note: le compartiment à piles est situé à l’arrière de l’appareil. T/DP C/ F RESET MX/MN RH300 V1.4 11/04... - Page 15 à l’écran. Sélection de l’unité de mesure de la température (°C/°F) Appuyez sur la touche F et maintenez-la enfoncée pendant un bref instant afin de faire défiler les différentes unités de mesure de la température. RH300 V1.4 11/04...
-
Page 16: Messages D'erreur
ER1: Erreur d’humidité relative. Réparation/remplacement nécessaire. ER2: Erreur de température interne. Réparation/remplacement nécessaire. ER3: Erreur de résistance de comparaison. Réparation/remplacement nécessaire. ER4: La température interne dépasse la gamme de mesure. ER5: La température externe dépasse la gamme de mesure. RH300 V1.4 11/04... - Page 17 à 75% sera terminé. 5. Eteignez l’appareil. L’opération de calibrage est désormais terminée. Note: Si le sel situé au fond des bouteilles de calibrage vous semble sec, il est nécessaire de les remplacer. RH300 V1.4 11/04...
-
Page 18: Entretien
Refermez correctement le couvercle une fois l’opération terminée. Garantie EXTECH INSTRUMENTS CORPORATION garantit que cet instrument est exempt de défectuosité ou de défaut de fabrication pendant une période d’un an à compter de la date de livraison (une garantie limitée de six mois est applicable pour les sondes et les câbles).
