Robern DC2440 Merion Installation Instructions Manual

Framed cabinet in classic gray interior safeseal
Hide thumbs Also See for DC2440 Merion:

Advertisement

Quick Links

Download this manual
701 N. Wilson Ave. Bristol, PA 19007 U.S.A.

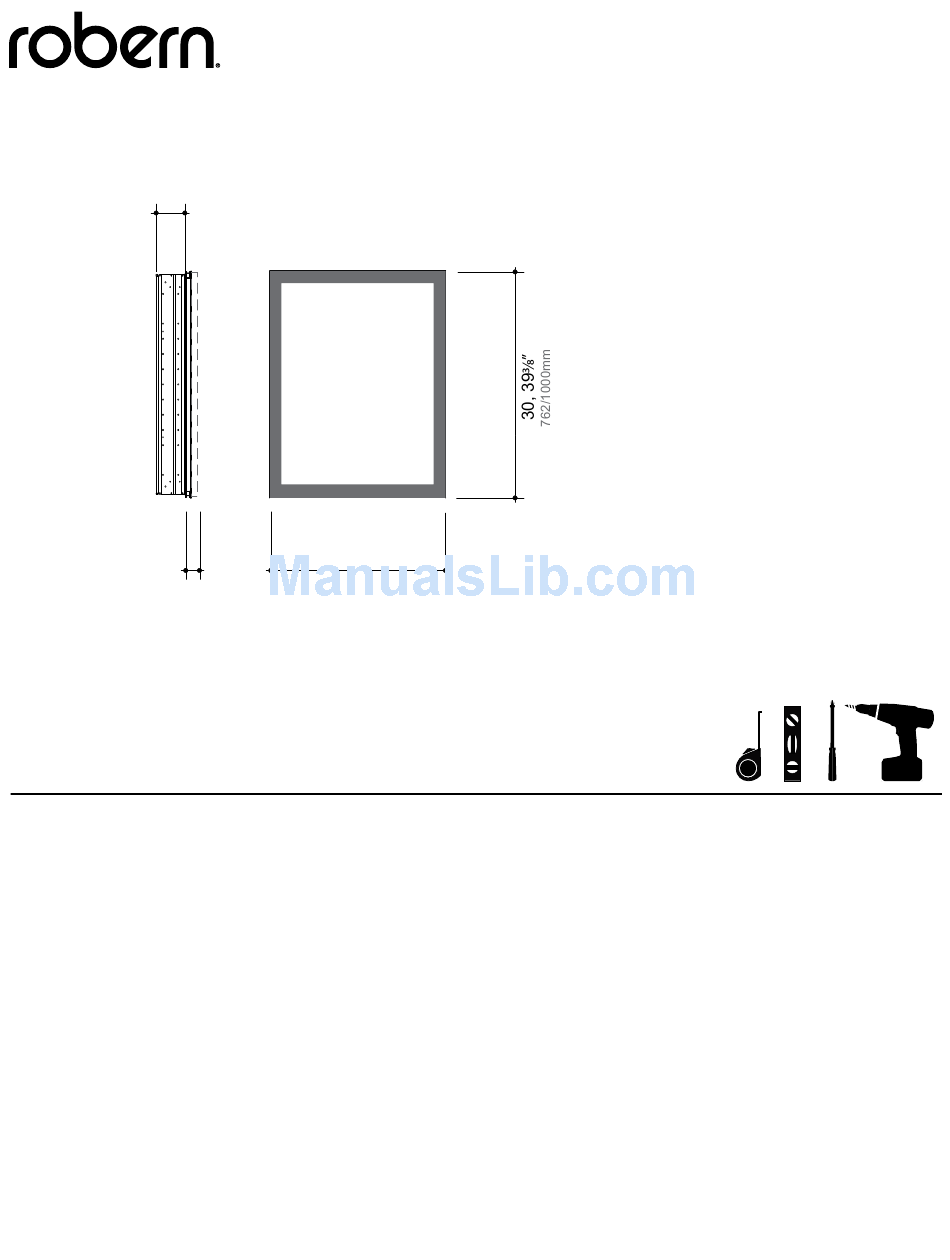

D4: 3 ¾"
D6: 5 ¾"
2-3"
50.8-76.2mm

Installation Instructions

Instructions d'installation / Instrucciones de instalación
This instruction sheet contains information on
how to install the framed cabinets. This series
comes in various sizes. Refer to specific model
numbers for dimensions.
Read the specific instruction for how your
cabinet will be mounted. The cabinets can be
surface mounted, recess mounted or semi
recess mounted. Electrical options may be
included in your cabinet.
Save these instructions for future use and
reference. An improper installation voids
the warranty. Installed cabinets cannot be
returned.
If you experience any problems with your
cabinet, contact your dealer or Robern
directly.
Limited Warranty — One Year Term
1
209-1168-D-Framed Cabinets
(95 mm)
(146 mm)
15¼, 19¼, 23¼"
387/489/591mm
/
Ce feuillet d'instructions contient des informations
sur la façon d'installer les armoires. Cette série est
disponible en différentes tailles. Reportez-vous
aux numéros de modèles spécifiques pour les
dimensions.
Lisez les instructions spécifiques pour faire votre
armoire sera monté. Les armoires peuvent être
montés en surface, évidement monté ou évidement
semi monté. Options électriques peuvent être
fournies avec votre armoire.
Conservez ces instructions pour l'utilisation et
la référence future. Un inappropriées annule la
garantie de l'installation. Cabinets installés ne
peuvent être retournés.
Si vous rencontrez des problèmes avec votre cabinet,
contactez votre revendeur ou directement Robern.
Garantie limitée - UN AN
800.877.2376
FRAMED CABINET W/ SAFESEAL
ARMOIRES ENCADRÉ AVEC SAFESEAL
GABINETES ENMARCADO CON SAFESEAL
www.robern.com
Esta hoja de instrucciones contiene información
sobre cómo instalar los gabinetes. Esta serie viene
en varios tamaños. Consulte el número de modelo
específico para las dimensiones.
Lea las instrucciones específicas de cómo se va a
montar el gabinete. Los armarios se puede montar
la superficie, el recreo montado o montado receso
semi. Opciones eléctricas pueden estar provistos de
su gabinete.
Guarde estas instrucciones para su uso y referencia
futura. Un incorrectas anula la garantía de
instalación. Gabinetes instalados no se pueden
devolver.
Si experimenta algún problema con su gabinete,
póngase en contacto con su distribuidor o Robern
directamente.
Garantía limitada - un término del año
rev. 10/04/16 © 2016 Robern, Inc.
™
™
™
