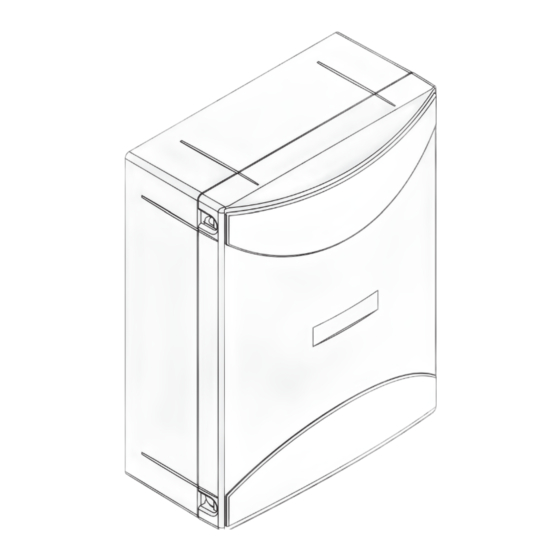

Beninca MATRIX Manual

Hide thumbs Also See for MATRIX:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

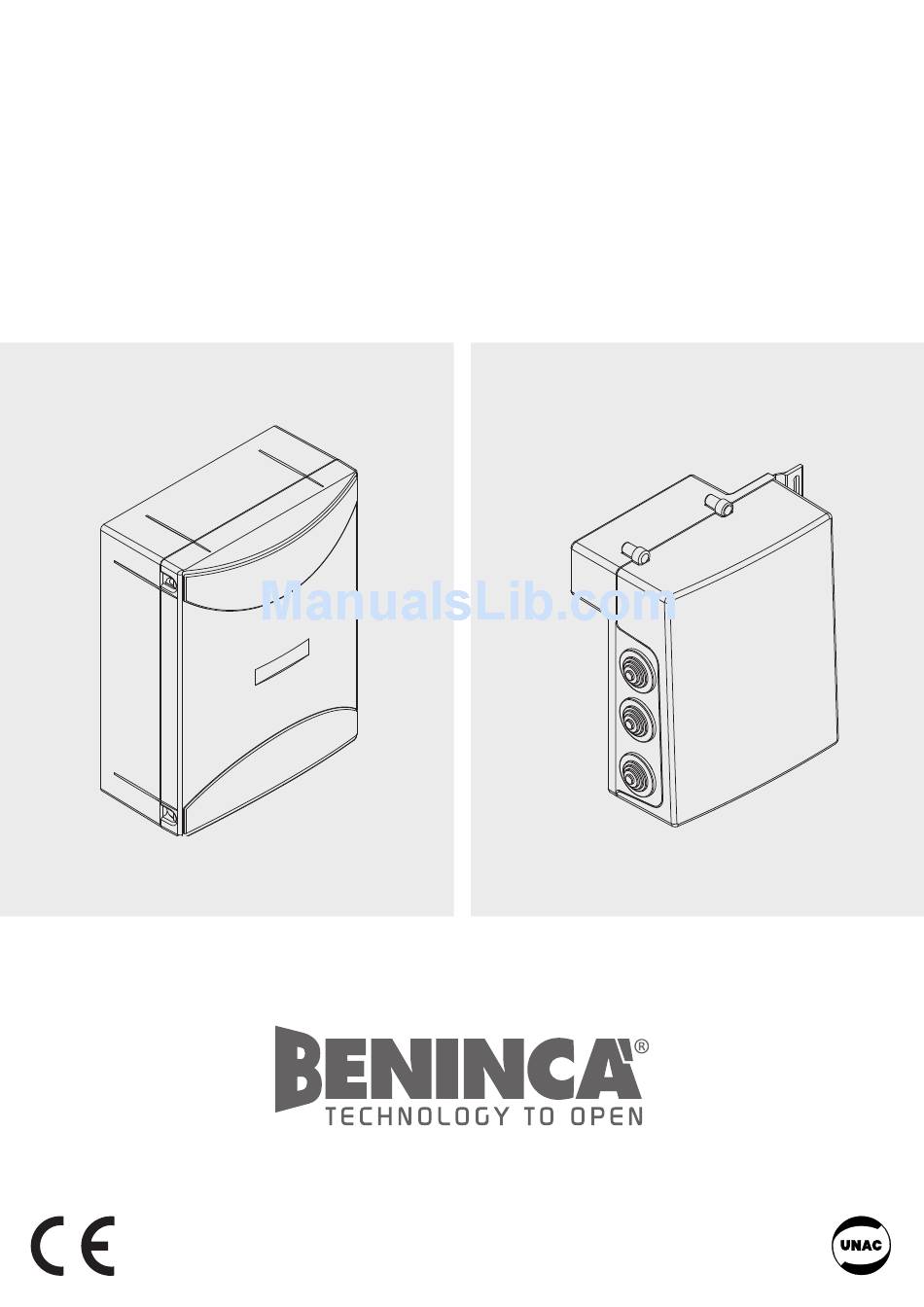

L8542124
07/2010 rev 5
MATRIX
MATRIX-RE
CP.BULL
CP.BULL-RI
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MATRIX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Beninca MATRIX

Summary of Contents for Beninca MATRIX

  • Page 1 L8542124 07/2010 rev 5 MATRIX CP.BULL MATRIX-RE CP.BULL-RI UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
  • Page 2 MATRIX / MATRIX-RE / CP.BULL / CP.BULL-RI MATRIX > BULL10M SC/15M SC Collegamento Encoder - Encoder Connection - Anschluss Encoder Branchement Encodeur - Conexión Encoder - Połączenia Enkoderem Signal Bianco/White/Weiss/Blanc/Blanco/Biały 3x0,5mm Marrone/Brown/Braun/Marron/Marrón/Brązowy max 10m Verde/Green/Grüne/Verte/Verde/Zielony J1 DAS Close DAS 8K2...
  • Page 3 Collegamento dispositivi di sicurezza verificati / Connection of tested safety devices Anschluss geprüfter Sicherheitsvorrichtungen / Branchement dispositifs de sécurité vérifiés Conexión de los dispositivos de seguridad verificados / Połączenia sprawdzanych urządzeń bezpieczeństwa 24Vac COM NC 24Vac 24Vac COM NC 24Vac...

  • Page 4: Dichiarazione Ce Di Conformità

    Dichiarazione CE di conformità Fabbricante: Automatismi Benincà SpA. Indirizzo: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Dichiara che: la centrale di comando CP.BULL / CP.BULL-RI / MATRIX / MATRIX-RE. è conforme alle seguenti disposizioni pertinenti: Direttiva sulla compatibilità elettromagnetica: 89/336/CCE, 93/68/CEE Direttiva sulla bassa tensione: 73/23/CEE, 93/68/CEE Benincà...
  • Page 5 Altre funzioni speciali seguono i menu parametri e logiche e possono variare a seconda del tipo di centrale o revisione software. Le centrali CP.BULL-RI e MATRIX sono dotate di un modulo radio incorporato per la ricezione di telecomandi sia a codice fisso che a codice variabile con frequenza di 433.92MHz e in grado di memorizzare fino a 64 codici diversi.
  • Page 6 Per accedere alla programmazione: Premere il pulsante <PG>, il display si porta nel primo menu Parametri “PAR”. Scegliere con il pulsante <+> o <-> il menu che si intende selezionare (PAR>>LOG>>RADIO>>NMAN>>RES). Premere il pulsante <PG>, il display mostra la prima funzione disponibile nel menu. Scegliere con il pulsante <+>...
  • Page 7 Valori impostabili MENU FUNZIONE MEMO ON-OFF-(Default) Abilita o disabilita la chiusura automatica On: chiusura automatica abilitata (ON) Off: chiusura automatica disabilitata Abilita o disabilita la funzione condominiale. On: funzione condominiale abilitata. L’impulso P.P. o del trasmettitore non ha (OFF) effetto durante la fase di apertura. Off: funzione condominiale disabilitata.
  • Page 8 Valori impostabili MENU FUNZIONE MEMO ON-OFF-(Default) Abilita o disabilita la verifica delle fotocellule sull’ingresso PHOT O. On: Verifica abilitata. Se la verifica ha esito negativo non viene comandata nes- TST1 (OFF) suna manovra Off: Verifica disabilitata. Abilita o disabilita la verifica delle fotocellule sull’ingresso PHOT C. On: Verifica abilitata.

  • Page 9: Messaggi Di Errore

    Diagnostica Nel caso di anomalie di funzionamento è possibile visualizzare, premendo il tasto + o -, lo stato di tutti gli ingressi (finecorsa, coman- do e sicurezza). Ad ogni ingresso è associato un segmento del display che in caso di attivazione si accende, secondo il seguente schema.

  • Page 10: Ec Declaration Of Confirmity

    EC declaration of confirmity Manufacturer: Automatismi Benincà SpA. Address: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Herewith declares that: control unit CP.BULL / CP.BULL-RI / MATRIX / MATRIX-RE. complies with the following relevant provisions: EMC guidelines: 89/336/CCE, 93/68/CEE Low voltage guidelines: 73/23/CEE, 93/68/CEE Benincà...

  • Page 11: Input/Output Functions

    Other special functions follow the parameters and logic menus and may vary depending on the type of control unit or the software release. The CP.BULL-RI and MATRIX control units are equipped with a built-in radio module to receive both fixed code and variable code control signals with a frequency of 433.92MHz, able to store up to 64 different codes in memory.
  • Page 12 The CP.BULL and MATRIX-RE control units are equipped with connector for extractable receiver. To access programming: 1 Press the button <PG>, the display goes to the first menu, Parameters “PAR”. 2 With the <+> or <-> button, select the menu you want (PAR>>LOG>>RADIO>>NMAN>>RES) 3 Press the button <PG>, the display shows the first function available on the menu.
  • Page 13 Settable values MENU FUNCTION MEMO ON-OFF-(Default) The automatic closure is enabled or disabled On: enabled automatic closure (ON) Off: disabled automatic closure The multi-flat function is enabled or disabled. On: enabled multi-flat function. The P.P. (Step-by-step) impulse or the (OFF) impulse of the transmitter have no effect in the opening phase.
  • Page 14 Settable values MENU FUNCTION MEMO ON-OFF-(Default) The test of photocells to PHOT O input is enabled or disabled. TST1 On: Test is enabled. If the test is negative, no operation is performed. (OFF) Off: Test is disabled. The test of photocells to PHOT C input is enabled or disabled. TST2 On: Test is enabled.

  • Page 15: Error Messages

    Diagnostics In the event of malfunctions, by pressing key + or - the status of all inputs (limit switches, control and safety) can be displayed. One segment of the display is linked to each input. In the event of failure it switches on according to the following scheme. P.P.

  • Page 16: Technische Daten

    EG-Konformitatserklarung Hersteller: Automatismi Benincà SpA. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Hiermit erklaren wir, dass: Steuereinheit CP.BULL / CP.BULL-RI / MATRIX / MATRIX-RE. folgenden einschlagigen Bestimmungen entspricht: EMV-Richtlinie: 89/336/CCE, 93/68/CEE Tiefe Spannung Richtlinie: 73/23/CEE, 93/68/CEE Benincà Luigi, Rechtsvertreter Sandrigo, 08/08/2008.
  • Page 17 Sonderfunktionen folgen dem Parameter- und Logik-Menü und können ja nach Typ der Steuerzentrale oder der Software-Version variieren. Die Zentralen CP.BULL-RI und MATRIX sind mit einem eingebauten Funkmodul zum Empfang von Fernbedienungen mit festem oder variablen Code mit einer Frequenz von 433.92MHz ausgestattet, die bis zu 64 unterschiedliche Codes speichern können.
  • Page 18 Die Zentralen CP.BULL und MATRIX-RE sind mit Verbinder für den steckbaren Empfänger ausgestattet. Für den Zugriff auf die Programmierung: Die Taste <PG> drücken, das Display stellt sich auf das erste Parameter-Menü “PAR”. Mit der Taste <+> oder <-> das gewünschte Menü selektieren (PAR>>LOG>>RADIO>>NMAN>>RES).
  • Page 19 Einstellbare Werte MENÜ FUNKTION MEMO ON-OFF-(Default) Aktiviert oder deaktiviert den automatischen Schließvorgang. On: automatischer Schließvorgang aktiviert (ON) Off: automatischer Schließvorgang deaktiviert Aktiviert oder deaktiviert die Funktion Wohngemeinschaft. On: Funktion Wohngemeinschaft aktiviert. Auf den Öffnungsvorgang haben (OFF) weder der Schritt-Schritt-Impuls noch der Impuls des Sendegeräts Einfluss. Off: Funktion Wohngemeinschaft deaktiviert.
  • Page 20 Einstellbare Werte MENÜ FUNKTION MEMO ON-OFF-(Default) Aktiviert oder deaktiviert die Prüfung der Fotozelle am Eingang PHOT O. On: Prüfung aktiviert. Fällt die Prüfung negativ aus, wird keine Steuerung frei- TST1 (OFF) gegeben. Off: Prüfung deaktiviert. Aktiviert oder deaktiviert die Prüfung der Fotozelle am Eingang PHOT C. On: Prüfung aktiviert.
  • Page 21 Wenn die erste Bewegung ab der Endschalterposition beginnt, steuert die Zentrale die vollständige Bewegung bei normaler Ge- schwindigkeit; ab der darauffolgenden Bewegung erfolgt dann auch die Geschwindigkeitsabnahme beim Schließen und Öffnen. Falls die Bewegung ab einer mittleren Position beginnt, steuert die Zentrale den Flügel bei normaler Geschwindigkeit bis auf den Endschalter und die nächste Bewegung bei normaler Geschwindigkeit wieder bis auf die mittlere Position.

  • Page 22: Déclaration Ce De Conformité

    Déclaration CE de conformité Fabricant: Automatismi Benincà SpA. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Déclaire ci-apres que: control unit CP.BULL / CP.BULL-RI / MATRIX / MATRIX-RE. complies with the following relevant provisions: Directive EMV: 89/336/CCE, 93/68/CEE (Compatibilité électromagnétique) Directive bas voltage 73/23/CEE, 93/68/CEE Benincà...
  • Page 23 Les centrales CP.BULL-RI et MATRIX sont équipées d’un module radio incorporé pour la réception des télécommandes soit à code fixe, soit à code variable avec fréquence de 433.92MHz et capable de mémoriser jusqu’à 64 codes différents.
  • Page 24 Pour accéder à la programmation : Presser la touche <PG>, l’afficheur présente le premier menu Paramètres “PAR”. Choisir avec la touche <+> ou <-> le menu que l’on souhaite sélectionner (PAR>>LOG>>RADIO>>NMAN>>RES). Presser la touche <PG>, l’afficheur présente la première fonction disponible dans le menu. Choisir avec la touche <+>...
  • Page 25 Valeurs MENU FONCTION MÉMO programmables ON-OFF-(Default) Valide ou invalide la fermeture automatique On: fermeture automatique validée (ON) Off: fermeture automatique invalidée Valide ou invalide la fonction copropriété On: fonction copropriété validée. L’impulsion P.P. ou du transmetteur n’a (OFF) aucun effet durant la phase d’ouverture. Off: fonction copropriété...
  • Page 26 Valeurs MENU FONCTION MÉMO programmables ON-OFF-(Default) Valide ou invalide le contrôle des photocellules sur l’entrée PHOT O. On: Contrôle validé. Si le contrôle s’avère négatif aucune manœuvre est com- TST1 (OFF) mandée Off: Contrôle invalidé. Valide ou invalide le contrôle des photocellules sur l’entrée PHOT C. On: Contrôle validé.

  • Page 27: Messages D'erreur

    Si la première manœuvre commence par une position de fin de course, la centrale effectue une manœuvre complète à vitesse nor- male; à partir de la manœuvre suivante elle commencera à exécuter les ralentissements en ouverture et en fermeture. Si la manœu- vre commence par une position intermédiaire, la centrale ira au fin de course avec vitesse normale, par la suite elle exécutera une manœuvre à...

  • Page 28: Declaración Ce De Conformidad

    Declaración CE de conformidad Fabricante: Automatismi Benincà SpA. Dirección: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Declara que: la central de mando CP.BULL / CP.BULL-RI / MATRIX / MATRIX-RE. satisface las disposiciones pertinentes siguientes: Reglamento de compatibilidad electromagnética: (89/336/MCE, 93/68/MCE) Reglamento de bajo Voltaje: (73/23/MCE, 93/68/MCE) Benincà...
  • Page 29 Otras funciones especiales siguen a los menús de parámetros y lógicas, y pueden variar según el tipo de centralita o revisión del software. Las centralitas CP.BULL-RI y MATRIX tienen un módulo radio incorporado para la recepción de mandos a distancia tanto con có- digo fijo como con código variable con frecuencia de 433.92MHz y pueden memorizar hasta 64 códigos distintos.
  • Page 30 Las centralitas CP.BULL y MATRIX-RE tienen un conector para receptor enchufable. Para acceder a la programación: 1 - Presionar el pulsador <PG>, en el display aparece el primer menú Parámetros “PAR”. 2 - Seleccionar con el pulsador <+> o <-> el menú que se desea seleccionar (PAR>>LOG>>RADIO>>NMAN>>RES).
  • Page 31 Valores programab. MENU FUNCIÓN MEMO ON-OFF -(Default) Habilita o inhabilita el cierre automático. On: cierre automático habilitado (ON) Off: cierre automático inhabilitado Habilita o inhabilita la función comunidad. On: función comunidad habilitada. El impulso P.P. o del transmisor no tiene (OFF) efecto durante la fase de apertura.
  • Page 32 Valores programab. MENU FUNCIÓN MEMO ON-OFF -(Default) Habilita o inhabilita la comprobación de las fotocélulas en la entrada PHOT O. On: Comprobación habilitada. Si la comprobación da resultado negativo no se TST1 (OFF) manda ninguna maniobra. Off: Comprobación inhabilitada. Habilita o inhabilita la comprobación de las fotocélulas en la entrada PHOT C. On: Comprobación habilitada.

  • Page 33: Mensajes De Error

    tuará una maniobra a velocidad normal hasta la posición intermedia precedente, para luego proceder a velocidad reducida hasta el final de carrera. Sólo después de este procedimiento la central efectuará las ralentizaciones en apertura y cierre. El espacio de ralentización se puede aumentar o reducir a través del parámetro TSM. Diagnóstico En el caso de anomalías de funcionamiento es posible visualizar, pulsando la tecla + ó...

  • Page 34: Dane Techniczne

    Producent: Automatismi Benincà SpA. Adres: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Niniejszym oświadczamy że nasz produkt: centralka sterowania CP.BULL / CP.BULL-RI / MATRIX / MATRIX-RE. zgodny jest z poniżej wyszczególnionymi rozporządzeniami: Wytyczna odnośnie zdolności współdziałania elektromagne-tycznego: 89/336/CCE, 93/68/CEE Wytyczna odnośnie niskiego napięcia: 73/23/CEE, 93/68/CEE...
  • Page 35 Centralki CP.BULL-RI i MATRIX wyposażone są w moduł radio wbudowany, do odbioru nadajników zarówno na kod stały, jak i na kod zmienny o częstotliwości 433.92MHz i są w stanie zapamiętać do 64 różnych kodów.
  • Page 36 Centralki CP.BULL i MATRIX-RE wyposażone są w gniazdo wtyczkowe odbiornika. By wejść na stronę programowania należy: Nacisnąć przycisk <PG>, display wyświetla pierwsze menu z Parametrami “PAR”. Wybrać za pomocą przycisku <+> lub <-> menu do zaprogramowania(PAR>>LOG>>RADIO>>NMAN>>RES) Nacisnąć przycisk <PG>, display wyświetla pierwszą dostępną w menu funkcję.
  • Page 37 Wartości nastawialne MENU FUNKCJA MEMO ON-OFF-(Default) Włącza lub wyklucza zamykanie automatyczne On: zamykanie automatyczne włączone (ON) Off: zamykanie automatyczne wykluczone Włącza lub wyklucza funkcję mieszkaniec. On: funkcja mieszkaniec włączona. Impuls P.P. (krok po kroku) lub wysłany z (OFF) nadajnika nie ma wpływu na działanie podczas fazy otwierania. Off: funkcja mieszkaniec wykluczona.
  • Page 38 Wartości nastawialne MENU FUNKCJA MEMO ON-OFF-(Default) Włącza lub wyklucza kontrolę fotokomórek na wejściu PHOT O. On: Pozwolenie kontroli. Jeżeli wynik kontroli jest negatywny, nie ma pozwolenia TST1 (OFF) na żaden manewr Off: Kontrola wykluczona. Włącza lub wyklucza kontrolę fotokomórek na wejściu PHOT C. On: Pozwolenie kontroli.
  • Page 39 Jeżeli pierwszy manewr rozpoczyna się od położenia wyłącznika krańcowego, to centralka zarządzi jeden pełny manewr przy prędkości normalnej, a poczynając od kolejnego manewru będzie miało miejsce zwalnianie przy otwieraniu i zamykaniu. Gdyby manewr rozpoczynał się w położeniu pośrednim, centralka zarządzi przejście do położenia wyłącznika krańcowego przy prędkości normalnej, a następnie wykonanie manewru przy prędkości normalnej aż...

This manual is also suitable for:

Matrix-reCp.bullCp.bull-ri
