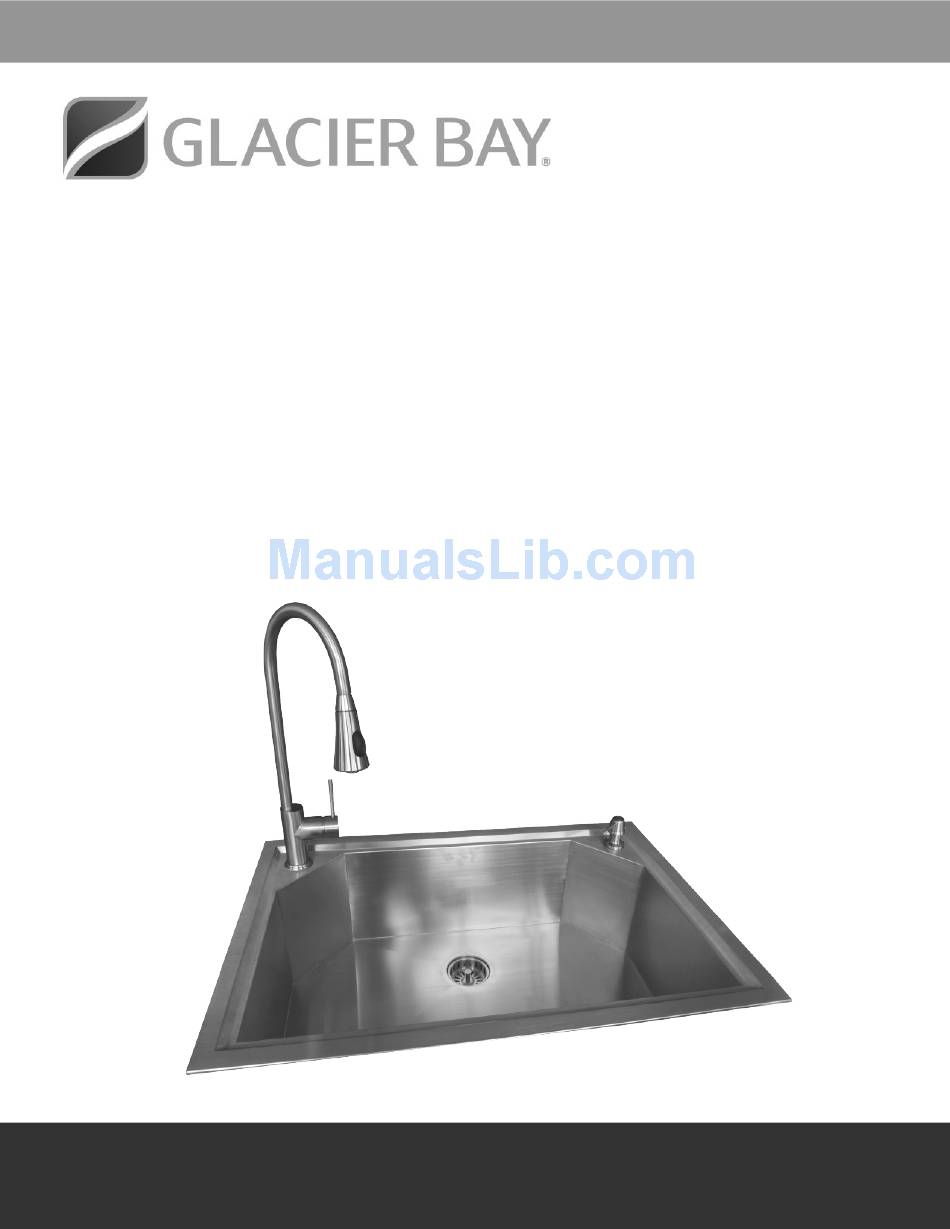

- Page 1 Stainless Steel Single Bowl Sink Kit Kit de Fregadero con una cubeta de acero inoxidable #1000839255 #QK004 Owner’s Manual | Guía de uso...
-
Page 2: Table Of Contents
If you have any questions, contact the manufacturer . 3 . Installation work and plumbing must be done by qualified person(s) in accordance with all applicable codes and standards . 4 . Protect the entire surface during installation . QK004... -
Page 3: Warranty
Warranty ONE YEAR LIMITED WARRANTY A thorough inspection must be made before installation and any damage must be promptly reported . We will not be liable for failures or damage that could have been discovered or avoided by proper inspection and testing prior to installation . We warrant this product to be free from defects in materials or workmanship for one (1) year from the date of purchase . -
Page 4: Pre-Installation
1 in . (25 .4 mm) hole saw Flathead Silicone Sealant Pencil screwdriver Hacksaw Thread Seal Safety gloves Safety goggles PARTS REQUIRED (NOT SUPPLIED) NOTE: Plastic Connecting Tail pipe Supply lines flange Parts not shown to actual size. QK004... -
Page 5: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Sink Mounting Template Stainless Steel Sink Faucet Soap Dispenser Assembly Vanishing Edge™ Strainer Strainer Assembly Topmount Clips Undermount Clips Garbage Disposer Adaptor Rubber Ring Hex Key Hex Key HOMEDEPOT .COM/GLACIERBAY Please contact 1-855-HD-GLACIER for further assistance . -
Page 6: Installation
- Make sure the template (1A) is parallel to the front of the counter . Setback Tape 3 1/2 - 4 in. (89 mm - 102 mm) Undermount installation QK004... - Page 7 Installation (continued) TESTING THE FIT OF THE SINK DRILLING THE HOLES FOR THE UNDERMOUNT CLIPS - Place the sink (A) underneath the cut-out in the counter to test its fit. Ensure that the reveal is equal on all four sides CAUTION: Always wear safety goggles and gloves when when viewed from above .
- Page 8 SUPPLY LINES (NOT INCLUDED) The supply lines, which connect the faucet to the household water system, are not supplied with this unit . They need to be purchased separately . Follow the supply line manufacturer’s instructions for proper installation . QK004...
-
Page 9: Topmount
Installation (continued) TOPMOUNT INSTALLATION PREPARING THE AREA CUTTING THE COUNTER NOTE: CAUTION: Always wear safety goggles and gloves when Topmount sinks are dropped into the counter from above. If you are using power tools to prevent personal injury . installing an undermount sink, please see “undermount installation”. Sink template (1A) shows cut-lines for both undermount and topmount installations. -
Page 10: Tm Strainer
SUPPLY LINES (NOT INCLUDED) The supply lines, which connect the faucet to the household water system, are not supplied with this unit . They need to be purchased separately . Follow the supply line manufacturer’s instructions for proper installation . QK004... - Page 11 Installation (continued) INSTALLING THE VANISHING EDGE™ STRAINERS NOTE: If you are installing a garbage disposer (not supplied), do not install the strainer. Included with this item is a garbage disposer adaptor. This will replace the flange from your garbage disposer. Install the garbage disposer according to the manufacturer’s installation instructions replacing the flange for the adaptor.
-
Page 12: Installing The Faucet
- The lever (7) and set screw (8) have been installed before (50 mm) shipment . If the handle body (9) becomes loose over time, remove the lever (7) and tighten the set screw (8) with the supplied Hex Key (L) . QK004... -
Page 13: Installing The Soap Dispenser
Installation (continued) INSTALLING THE SOAP DISPENSER - Insert the pump top (1) into the dispenser assembly (2) . Add one rubber gasket (3) onto the dispenser assembly (2) . Insert the dispenser assembly (2) through the pre-drilled hole on the top surface of the sink (A) . -
Page 14: Maintenance
). Always rub the surfaces in the direction of the grain of the steel. When finished, rinse the sink with water and dry it with a towel to allow the ® Barkeeper’s Friend sink to form a protective outer layer . This procedure can also be used to renew all of the surfaces of the sink . QK004... -
Page 15: Service Parts
Service Parts If you are missing parts or if you require replacement parts, please call our customer service team at 1-855-HD-GLACIER, 8:00 am - 7:00 pm, EST, Monday - Friday, 9:00 am - 6:00 pm, EST, Saturday . Identify the required part(s) and have the part number(s) ready . Part Description Code Quantity... -
Page 16: Guía De Uso
3 . La instalación debe cumplir con todos los códigos locales de fontanería. Solicite los servicios de un instalador calificado para realizar o aprobar la instalación. 4 . Proteja la superficie total del producto durante la instalación para evitar daños . QK004... -
Page 17: Garantía
Garantía GARANTÍA LIMITADA DE UN AÑO Debe hacerse una inspección a conciencia antes de la instalación y cualquier daño debe ser reportado inmediatamente . No seremos responsables de las fallas o daños que pudieran haberse descubierto o evitado con una inspección y pruebas adecuadas antes de la instalación . Garantizamos este producto contra todo defecto en los materiales o en la fabricación, durante un (1) año. -
Page 18: Preinstalación
Sellador de Lapiz Desarmador plano silicona Guantes de Sierra de mano Cinta adhesiva seguridad Gafas de seguridad PIEZAS REQUERIDAS (NO SUMINSTRADAS) NOTA: Líneas de Tubo final Brida plástica Tuerca de conexión Las piezas no se muestran al alimentación tamaño real. QK004... -
Page 19: Contenido Del Paquete
Preinstalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Plantilla para montaje Fregadero de acero inoxidable Grifo Conjunto de dosificador de jabón Colador sin bridas Conjunto de colador Presillas de montaje superficial Presillas de montaje inferior Adaptador del triturador de basura Empaquetadura de goma Llave hexagonal Llave hexagonal... -
Page 20: Instalación
. - Procure que la plantilla (1A) quede paralela a la parte delantera de la encimera . Cinta Distancia lateral: adhesiva 3 1/2 - 4 pulgadas (89 mm - 102 mm) Montaje inferior QK004... - Page 21 Instalación (continuación) CÓMO PROBAR EL ENCAJE DEL FREGADERO CÓMO PERFORAR LOS ORIFICIOS PARA LOS GANCHOS DE MONTAJE INFERIOR - Coloque el fregadero (A) debajo del corte de la encimera para probar su encaje . Procure que el mochete sea igual en los PRECAUCIÓN: Use guantes y gafas de seguridad en cuatro lados, cuando se lo ve desde arriba .
- Page 22 Las líneas de abastecimiento, que conectan el grifo al suministro de agua de la casa, no vienen incluidos con en esta unidad . Se compran por separado . Siga las instrucciones del fabricante para instalar las líneas de abastecimiento de manera adecuada . QK004...
-
Page 23: Montaje Superficial
Instalación (continuación) MONTAJE SUPERFICIAL NOTA : PRECAUCIÓN: Use guantes y gafas de seguridad en Los fregaderos superficiales se colocan en la encimera desde arriba. todo momento para evitar lesiones personales . Si está instalando un fregadero bajo encimera, consulte la sección correspondiente a “montaje inferior”. - Page 24 Las líneas de abastecimiento, que conectan el grifo al suministro de agua de la casa, no vienen incluidos con en esta unidad . Se compran por separado . Siga las instrucciones del fabricante para instalar las líneas de abastecimiento de manera adecuada . QK004...
-
Page 25: Cómo Instalar El Colador Sin Bridas
Instalación (continuación) CÓMO INSTALAR EL COLADOR SIN BRIDAS NOTA: Si va a instalar un triturador de basura (no suministrado), no instale el colador. Pase a la sección siguiente, incluido con este artículo está el adaptador de Conglom Kitchen & Bath. Éste reemplazará el borde de el triturador de basura. -
Page 26: Cómo Instalar El Grifo
- La palanca (7) y el tornillo (8) han sido instalados antes del envío. Si el cuerpo del mango (9) se afloja con el tiempo, retire la palanca (7) y apriete el tornillo (8) utilizando la llave hexagonal suministrada (L) . QK004... -
Page 27: Cómo Instalar El Conjunto De Dosificador De Jabón
Instalación (continuación) CÓMO INSTALAR EL CONJUNTO DE DOSIFICADOR DE JABÓN - Inserte la parte superior de la bomba (1) en el ensamblaje del dispensador (2) . Agregue una junta de caucho (3) al ensamblaje del dispensador (2) . Inserte el ensamblaje del dispensador (2) a través del orificio previamente perforado sobre la superficie del fregadero (A) . -
Page 28: Mantenimiento
). Siempre talle las superficies en la dirección de la veta del acero. Al terminar, enjuague el lavabo con agua y séquelo con una toalla, para (p . ej ., Barkeeper’s Friend ® permitir que se forme en él una capa protectora exterior. El mismo procedimiento puede usarse para renovar todas las superficies del lavabo. QK004... -
Page 29: Piezas De Repuesto
Piezas de repuesto Si requiere de una pieza faltante o de repuesto, por favor contacte: 1-855-HD-GLACIER, 8 a 19 horas, hora del este, lunes a viernes, 9:00 a .m . - 6:00 p .m ., hora del este, sábado. Identifique la(s) parte(s) requerida(s) y tenga el número(s) de pieza a la mano. Pieza Descripción Código... - Page 30 Questions, problems, missing parts? ¿Preguntas, problemas, piezas faltantes? Before returning to the store, call Customer Service, 8:00 am - 7:00 pm, EST, Monday - Friday, 9:00 am - 6:00 pm, EST, Saturday Antes de devolver el producto a la tienda, llame al Servicio al cliente 8 a 19 horas, hora del este, lunes a viernes, 9:00 a.m.
