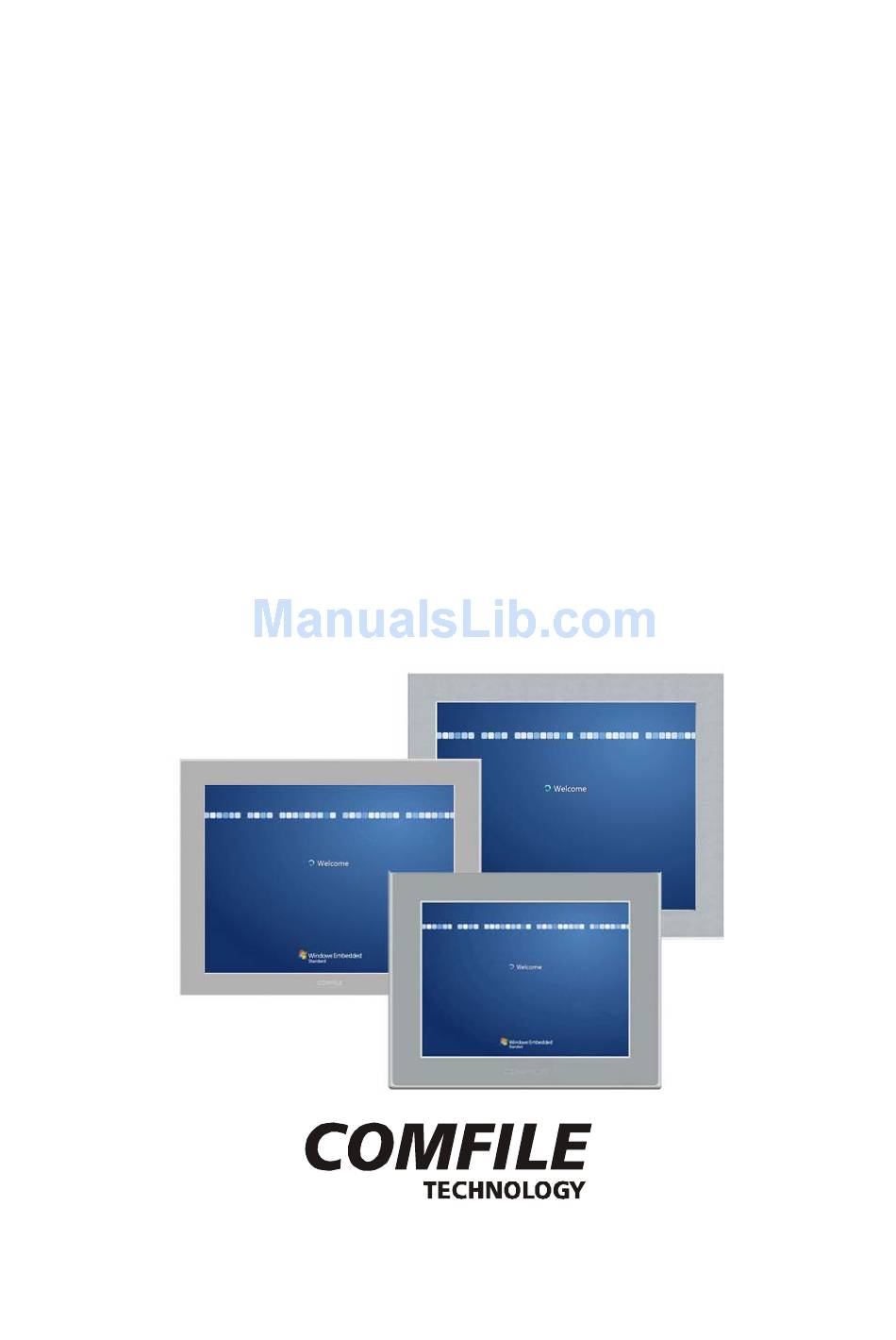

- Page 1 CPCV5 Series Hardware Manual (CPCV5-104WF/CPCV5-150WF/CPCV5-170BF) [한국어 / ENGLISH] [Version 1.4] COMFILE Technology, Inc.
- Page 2 C ~ 60 C ~ 50 Temperature Storage C ~ 80 C ~ 60 Temperature Note 1 : 아래와 같은 사양의 전원Adpator나 SMPS사용을 권합니다. Input : 100V~240V, 50Hz/60Hz, 1.5A Output : DC12V, 5A COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 3 COM1 단자. (RS232C/RS485/RS422 신호, D-SUB 9Pin Male Type) LAN Port Gigabit Ethernet 포트이며, RJ-45 타입의 커넥터 사용. USB Port USB3/USB4 단자이며, USB2.0을 지원함. Audio OUT 사운드 출력 단자이며, 외부 스피커에 연결 시 사용함. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 4 COM3 단자. (RS232C 신호, D-SUB 9Pin Male Type) 외부 스위치와 연결할 수 있는 커넥터이며, ATX Power S/W 와 동일 Ext. Power S/W 한 기능을 함 ATX Power S/W ATX 모드 파워 스위치이며, 시스템 부팅 및 종료시킬 수 있음 COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 5 COM1 단자. (RS232C/RS485/RS422 신호, D-SUB 9Pin Male Type) LAN Port Gigabit Ethernet 포트이며, RJ-45 타입의 커넥터 사용. USB Port USB3/USB4 단자이며, USB2.0을 지원함 Audio OUT 사운드 출력 단자이며, 외부 스피커에 연결 시 사용함. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 6 CPCV5 Hardware Manual CPCV5 Manual 3. 외형 치수 [CPCV5-104WF] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 7 CPCV5 Hardware Manual CPCV5 Manual [CPCV5-150WF] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 8 CPCV5 Hardware Manual CPCV5 Manual [CPCV5-170BF] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 9 X: Panel Cutout Width, Y: Panel Cutout Height, T: Panel Thickness Unit: mm[in.] CUPC 1.6 to 6.0 CPCV5-104WF [10.36] [8.27] [0.06 to 0.24] 1.6 to 6.0 CPCV5-150WF [13.98] [10.99] [0.06 to 0.24] 1.6 to 6.0 CPCV5-170BF [15.71] [13.03] [0.06 to 0.24] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 10 CPCV5 Hardware Manual CPCV5 Manual 외형치수 및 판넬 컷 ▌ [CPCV5-104WF] [CPCV5-150WF] [CPCV5-170BF] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 11 제품 구입시, CPCV5-104WF/CPCV5-150WF/CPCV5-170BF 전면 판넬에 설치하기 위한 고정장치를 제 공하고 있습니다. 1. 먼저 아래와 같이, 제공된 볼트를 각각의 고정장치에 빠지지 않을 만큼만 조립해 둡니다. 2. 판넬 컷아웃 치수대로 전면 판넬에 홈을 따낸 뒤 CPCV5-104WF/CPCV5-150WF/CPCV5-170BF를 삽입합니다. 3. 전면 판넬 뒤쪽에서 아래 그림처럼 브라켓을 CPCV5-104WF/CPCV5-150WF/CPCV5-170BF에 장착...
- Page 12 RS232C Mode RS485 RS422 (COM1/COM2/COM3) (COM1) (COM1) Name Name Name Name Name Name DATA- DATA+ *주의 : RS422/RS485모드는 COM1 Port만 지원됨. BIOS내에 COM1 설정 ‘Transmission Mode Select’를 사용자가 원하는 모드로 변경해 줘야 함. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 13 * ø 2.5 Adaptor Jack 배선 시 주의사항 - 배선 작업 이전에 본 제품 및 외부전원이 꺼져 있는지 반드시 확인하여 주십시오. - 제품에 전원을 인가하기 전에 정격전압 및 배선상태가 맞는지 확인하여 주십시오. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 14 가정외의 지역에서 사용하는 것을 목적으로 합니다. ► CPCV5-150WF: CPCV5-150WF KCC Registration No. : MSIP-REM-CUL-CPCV5-150WF 이 기기는 업무용(A급) 전자파적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며, 가정외의 지역에서 사용하는 것을 목적으로 합니다. ► CPCV5-170BF: TDB COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 15 CPCV5에 대한 추가적인 정보가 필요하시거나 문의사항이 있으시면, 언제든지 당사 사이트를 방문하여 도움을 받으시길 바랍니다. 회 사 명 : 컴파일 테크놀로지㈜ 주 소 : 서울특별시 구로구 구로5동 104-5 홈페이지 : http://www.comfile.co.kr 전화번호 : 02-711-2592, 팩스번호: 02-711-2593 COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 16 C ~ 80 C ~ 60 Temperature Note 1 : It is recommended to use the power adaptor(or SMPS) of the following specifications. Input : 100V~240V, 50Hz/60Hz, 1.5A Output : DC12V, 5A COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 17 DVI output for external monitor. COM1 Port COM1 (RS232C/RS485/RS422, D-SUB 9Pin Male Type) LAN Port Support Gigabit LAN, with RJ-45 type connector. USB Port USB3/USB4 (USB2.0) Audio OUT Sound output for external speaker. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 18 COM3 (RS232C, D-SUB 9Pin Male Type) The connector which can be linked to external switch. Ext. Power S/W Same function with ATX Power S/W. ATX Power S/W ATX mode power switch. Boot or exit the system. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 19 DVI output for external monitor. COM1 Port COM1 (RS232C/RS485/RS422, D-SUB 9Pin Male Type) LAN Port Support Gigabit LAN, with RJ-45 type connector. USB Port USB3/USB4 (USB2.0) Audio OUT Sound output for external speaker. COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 20 CPCV5 Hardware Manual CPCV5 Manual 3. Dimensions [CPCV5-104WF] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 21 CPCV5 Hardware Manual CPCV5 Manual [CPCV5-150WF] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 22 CPCV5 Hardware Manual CPCV5 Manual [CPCV5-170BF] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 23 X: Panel Cutout Width, Y: Panel Cutout Height, T: Panel Thickness Unit: mm[in.] Model Name 1.6 to 6.0 CPCV5-104WF [10.36] [8.27] [0.06 to 0.24] 1.6 to 12.0 CPCV5-150WF [13.98] [10.99] [0.06 to 0.47] 1.6 to 6.0 CPCV5-170BF [15.71] [13.03] [0.06 to 0.24] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 24 CPCV5 Hardware Manual CPCV5 Manual Bezel Size & Installation ▌ [CPCV5-104WF] [CPCV5-150WF] [CPCV5-170BF] COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 25 CPCV5-104WF/CPCV5-150WF/CPCV5-170BF ▌ 1. Insert a bolt into each mounting bracket as shown in the diagram below. 2. Make a hole in the panel according to the CPCV5-104WF/CPCV5-150WF/CPCV5- 170BF's cutout diagram, and insert the CPCV5-104WF/CPCV5-150WF/CPCV5-170BF into place. 3. Press the bracket as the following directions in two steps.
- Page 26 Name Name Name Name Name Name DATA- DATA+ *Notice : RS422/RS485 function is supported by COM1 Port only. User also needs to go to BIOS to set ‘Transmission Mode Select’ for COM1 COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 27 CPCV5 Hardware Manual CPCV5 Manual Power Input Connector ▌ * ø 2.5 Adaptor Jack COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
- Page 28 CPCV5 Hardware Manual CPCV5 Manual 7. EMI/EMC Certifications ► CPCV5-104WF: CPCV5-104WF KCC Registration No. : MSIP-REM-CUL-CPCV5-104WF ► CPCV5-150WF: CPCV5-150WF KCC Registration No. : MSIP-REM-CUL-CPCV5-150WF ► CPCV5-170BF: TDB COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
-
Page 29: Warranty Policy
14 Pidgeon Hill Drive, Suite 310, Sterling, VA 20165, U.S.A Telephone Toll-Free : (888) 9CUBLOC, (888) 928 2562 Office : (571) 322 5010 Fax : (571) 322 5011 Office Hours: Monday-Friday 9am-5:30pm EST E-mail Sales: sales@comfiletech.com Technical Support: support@comfiletech.com COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page... - Page 30 CPCV5 Hardware Manual CPCV5 Manual COMFILE Technology, Inc. www.comfiletech.com / www.comfile.co.kr • page...
