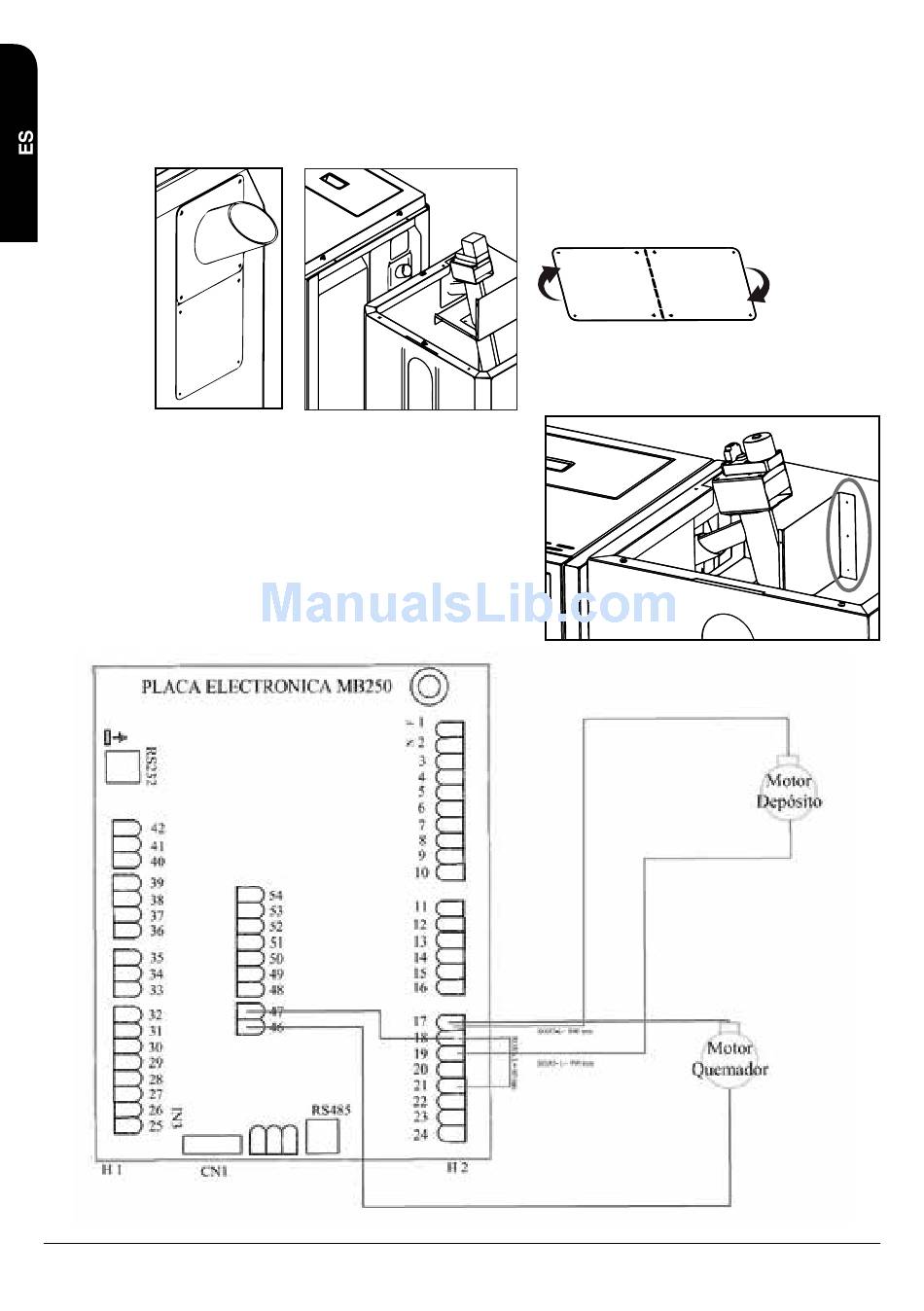

Procedemos a desatornillar dicha chapa y en su lugar colocar/atornillar (aprovechando dos taladros realizados en la tolva y debiendo
realizar dos nuevos taladros), la boca de llenado a la altura correspondiente acorde al modelo de nuestra caldera (parte inferior en el
caso de modelo de 27 kW y parte superior en modelo de 23 kW) para que coincida con la altura del depósito. Una vez posicionado la
boca de llenado, tendremos que tapar el espacio resultante que queda en la tolva, para lo cual cortaremos por la línea de corte la chapa
desatornillada de la tolva en el paso anterior, procediendo a atornillar la pieza en los dos taladros existentes y teniendo que realizar
nuevamente dos nuevos taladros en la tolva. Para realizar el corte de la pieza, no precisa de ninguna herramienta auxiliar, solamente
doblando repetidas veces la pieza por la línea de corte, debido al troquelado de la pieza, éste acabará por separarse.
Finalmente, uniremos la boca de nuestro depósito con nuestra tolva.
Colocamos el depósito a unos 2-3 cm de separación lateral de la caldera.
Introducimos el tubo sinfín dentro del tubo de caída que hemos colocado en la tolva
de la caldera.
A continuación fijamos el tornillo sinfín al depósito atornillando en los agujeros
traseros.
La conexión eléctrica debe ser realizada por personal técnico.
Se muestra el esquema de conexión a la placa electrónica en los módelos
Hydroconfort. Conectar cables en rojo.
Rojo
Rojo
Azul
Azul
