• DEPÓSITO AGUA CALIENTE SANITARIA (ACS)
En el caso de que a nuestra caldera se le haya conectado un depósito interacumulador de ACS tendremos en consideración lo siguiente:
- Nuestra caldera puede regular, únicamente, un depósito de ACS, no garantizando el buen funcionamiento de la misma en caso de
sustituir este sistema por otros alternativos.
- Este depósito deberá haber sido dotado sonda tipo NTC de 10 kΩ (25-120ºC) con una longitud inferior a 10 metros con una sección
de 1 mm que medirá la temperatura del interior de éste y que regulará la entrada de agua de intercambio en caso de que así sea
2
necesario. Para mayor distancia prever mayor sección, así como el apantallado de la sonda para protegerla de interferencias.
- Retirar el puente existente en la conexión de la caldera y colocar la sonda.
- En las épocas del año en las que el usuario crea innecesario el uso simultáneo de calefacción y ACS, requiriendo únicamente los
servicios de nuestra caldera para ACS, tendremos que dirigirnos a nuestro panel de control (Display) y hacer trabajar a nuestro
equipo en modo "Verano". De esta manera, nuestra caldera, únicamente entrará en funcionamiento cuando exista una demanda por
parte del depósito.
- Siempre y cuando nuestra caldera trabaje en modo "Invierno" debemos tener en cuenta que adquiere prioridad el calentamiento del
depósito de ACS, cesando la transmisión al circuito de calefacción hasta el momento en que dicho sistema de ACS haya alcanzado
el punto de demanda.
Debe de tener en cuenta, que bajo demanda de ACS, la caldera modulará de potencia, adecuándose a las exigencias de
demanda de ACS para evitar de esta manera, el sobrecalentameinto del circuito primario.

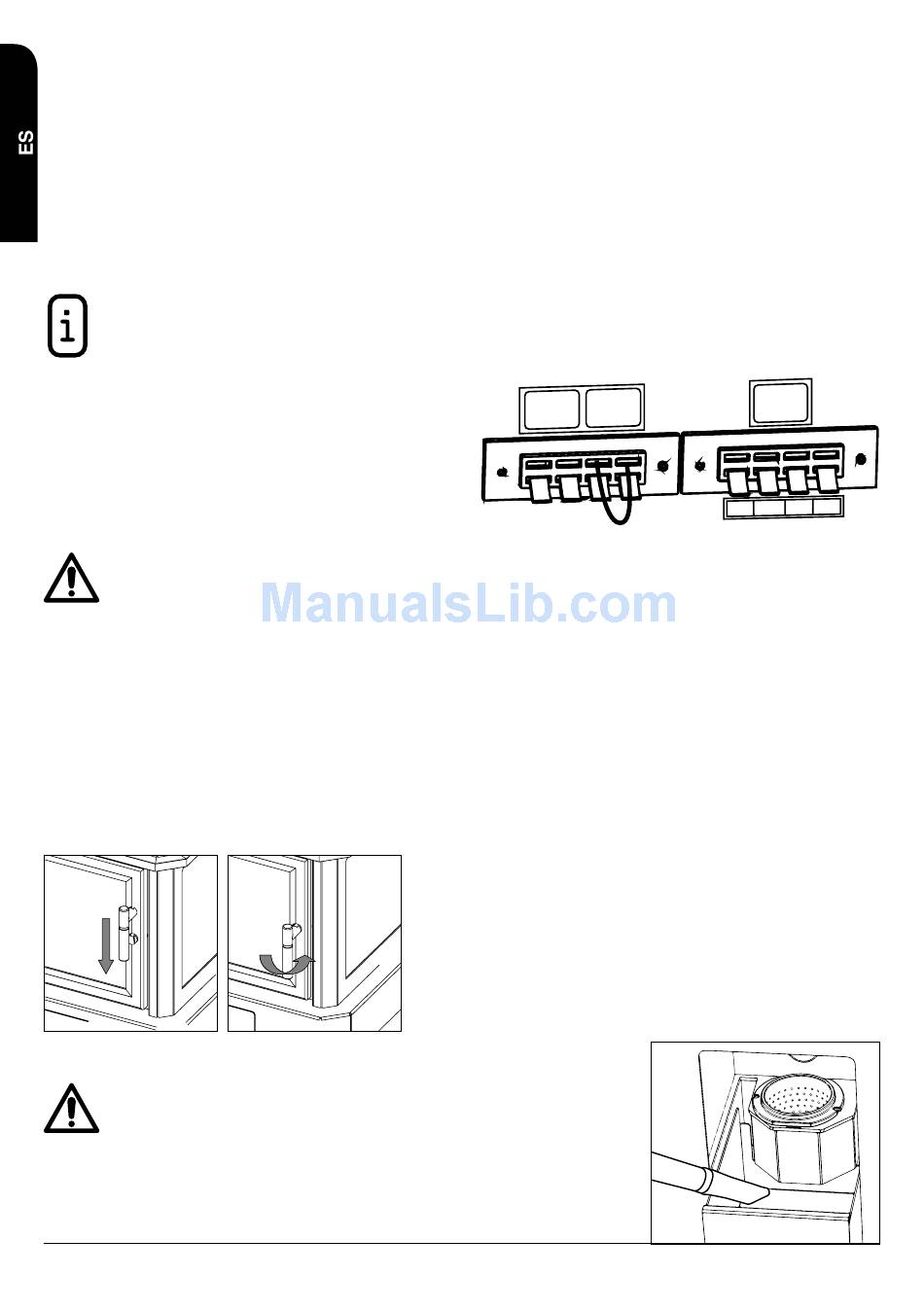

• CONEXIONES COMANDOS EXTERNOS.
Las calderas, en su parte posterior, disponen de una serie de conectores
para facilitar la conexión de diferentes controladores.
- Termostato externo (ambiente).
- Sonda ACS (Agua Caliente Sanitaria).
- Válvula de 3 vías motorizada:
• "P2" conexión del servomotor para servir al circuito de
calefacción.
• "P3" conexión del servomotor para servir al circuito de ACS.
• "F" alimentación eléctrica (línea).
Es importante que el termostato que se conecte sea "libre de tensión" , es decir, no pueden llevar voltaje alguno. De lo
contrario, la placa electrónica y algunos componentes de la misma, sufrirá daños irreversibles. De igual manera, la sonda
de ACS debe ser una sonda tipo NTC de 10 kΩ.
8.

PUESTA EN MARCHA

La configuración de la regulación electrónica tiene gran importancia en el ahorro energético. Es obligatorio que, durante la puesta en
marcha, la primera configuración la realice siempre un técnico especializado (SAT). A su vez, para garantizar el funcionamiento óptimo de la
instalación, es necesario que la caldera y sus componentes los reciba, in situ, un técnico especializado autorizado.
Antes de conectar la caldera a la tensión de red se deben comprobar todos los puntos de la siguiente lista de comprobaciones:
-
Observación de las instrucciones de montaje:
¿Se han realizado correctamente todos los pasos de montaje conforme a las instrucciones?
- Maneta tipo manos frías
En el modelo Hydrobox debajo de la tapa de la tolva encontrará la maneta tipo "manos frías" para la apertura de la puerta. Para su correcta
colocación la introduciremos de arriba hacia abajo y posteriormente realizaremos el giro.
- Control del cenicero
Compruebe que no haya cuerpos extraños en el interior del cenicero. Mientras la caldera
esté funcionando, ninguna parte de la misma ni demás instrumental deberán hallarse
en el interior del cenicero o del compartimento de carga. Vuelva a cerrar la puerta.
Compruebe que cierra limpiamente.
INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO
TERMOS.
SONDA
AMBIENTE
ACS
16
VALVULA
3 VIAS
P3
P2
HYDROBOX, HYDROTEX E HYDROCONFORT
F
