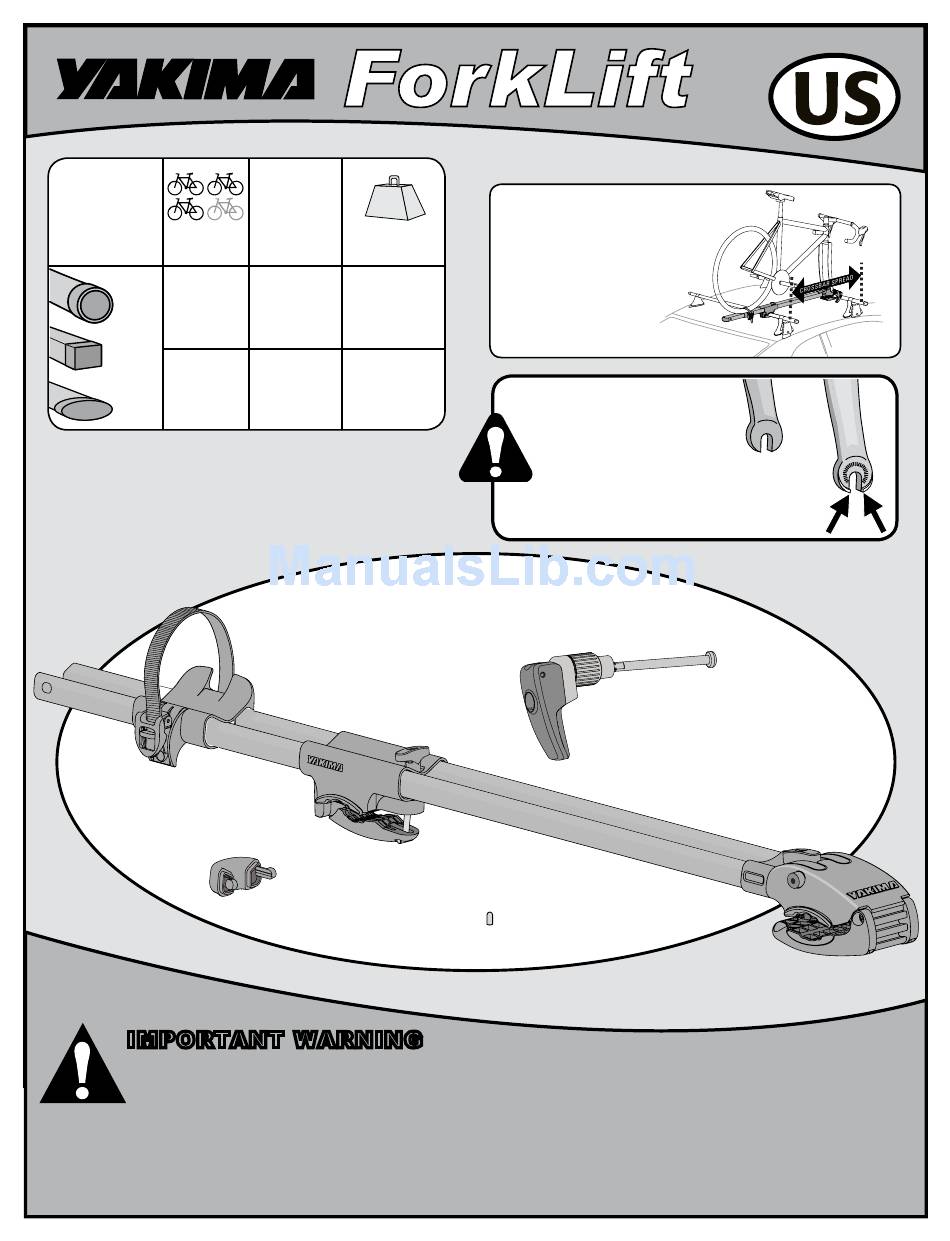

Type of
Rack
Load
Round
1 or more
Bar
bikes
Square
Bar
3 or more
Factory
bikes
Bar
DO NOT EXCEED RACK WEIGHT LIMITS!
IMPORTANT WARNING
IT IS CRITICAL THAT ALL YAKIMA RACKS AND ACCESSORIES BE PROPERLY AND SECURELY ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE ACCIDENT, AND COULD CAUSE SERIOUS BODILY INJURY OR DEATH TO YOU OR
TO OTHERS. YOU ARE RESPONSIBLE FOR SECURING THE RACKS AND ACCESSORIES TO YOUR CAR, CHECKING THE ATTACHMENTS
PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND
UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU
DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT THOROUGHLY
FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A PROFESSIONAL INSTALLER.
1033615B-1/24
Min. and
Max.
Crossbar
Limits
Spread*
16" spread =
16" - 42"
35 lbs. / bike
41cm - 107cm
41cm spread
15.9Kg / bike
18" spread =
18" - 42"
40 lbs. / bike
46cm - 107cm
46cm spread
15.9Kg / bike
LOCKING SKEWER (1X)
END CAP (1X)
*CROSSBAR SPREAD
Your crossbar
spread is
the distance
between the
crossbars.
DESIGNED FOR FORKS
WITH SAFETY TABS.
FORKLIFT (1X)
VINYL CAP (1X)
Forks with
Safety Tabs
Part #1033615 Rev.B

Advertisement

Table of Contents
loading

Related Manuals for Yakima forklift

Summary of Contents for Yakima forklift

  • Page 1 PRIOR TO USE, AND PERIODICALLY INSPECTING THE PRODUCTS FOR ADJUSTMENT, WEAR, AND DAMAGE. THEREFORE, YOU MUST READ AND UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS SUPPLIED WITH YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE NO MECHANICAL EXPERIENCE AND ARE NOT THOROUGHLY FAMILIAR WITH THE INSTALLATION PROCEDURES, YOU SHOULD HAVE THE PRODUCT INSTALLED BY A PROFESSIONAL INSTALLER.
  • Page 2 Open locking slider, loosen knob, open jaw. Loosen knob. Open slider. Open jaws. Attach ForkLift jaws to front crossbar. For low clearance crossbars: Hold ForkLift at an angle Use caution to avoid hardware damaging while positioning jaw around roof’s finish. A towel placed on the roof prior crossbar to avoid any contact to installation can help avoid scratches.
  • Page 3 Secure rear clamp. Pass the t-bolt through the opening in bail. Rotate t-bolt to rest in slot in bail. Close rear clamp around crossbar. 90° Adjust clamp if necessary. If you don’t get a secure grip with your factory bars adjust your clamp. For factory bars choose the best Upper notch for round...
  • Page 4 Continued from previous page... Flip orientation of rear clamp 180˚. Remove wheeltray and rear clamp. NOTE: You can flip the wheeltray or rear clamp independently as needed. For instance if you needed the buckle on the opposite side you Slide wheeltray and rear could flip the wheeltray as shown.
  • Page 5 Join the handle with Gently push and the shaft, turn the shaft wiggle skewer counter-clockwise. through ForkLift head. Skewer direction is your choice: NOTE: Adjustment knob will turn with shaft. Consider lock access. Prevent damage Remove front wheel and load your bike.
  • Page 6 Install lock core. If you have purchased a lock, follow lock core instructions to install. Secure rear wheel. Move the ratchet tab up and down to tighten strap. Pull strap through wheel spokes. Do not let strap push against valve stem. Insert strap end into buckle.
  • Page 7 LOAD LIMIT Follow the YAKIMA Fit List or check online at Yakima.com for your rack’s weight limit. Do not exceed the weight limit of your vehicle’s rack. Not more than 165 lbs. (75 kg) unless otherwise noted. LOAD THIS PRODUCT RACK (40 lbs./ 18.1Kg maximum)
  • Page 8 • Off-road driving is not recommended. • Not all forks are compatible with Yakima mounts. If your fork has a unique feature or design that prevents the mount from being used in accordance with these instructions, do not use it.
  • Page 9 RéGULIÈREMENT POUR EN CONTRÔLER L’éTAT, L’AJUSTEMENT ET L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS ACCOMPAGNANT VOTRE PRODUIT YAKIMA AVANT DE L’INSTALLER ET DE L’UTILISER. SI VOUS NE COMPRENEZ PAS TOUTES LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS, OU SI VOUS N’AVEZ PAS DE COMPéTENCES EN MéCANIqUE ET NE COMPRENEZ PAS PARFAITEMENT LA MéTHODE DE MONTAGE, VOUS DEVRIEZ FAIRE INSTALLER LE PRODUIT PAR UN PROFESSIONNEL.
  • Page 10 éloigner la fourchette de verrouillage, desserrer le bouton et ouvrir la mâchoire. Desserrer le bouton. Éloigner la fourchette de verrouillage. Ouvrir la mâchoire. Accrocher la mâchoire à la barre avant. Si la barre est près du toit :Relever le profilé du Faire attention de ne pas abîmer le fini du porte-vélo pendant que l’on toit.
  • Page 11 Accrocher la pince arrière. Enfiler le boulon en T dans l’ouverture de la mâchoire. Le tourner pour le caler dans la fente. Fermer la pince arrière sur la barre. 90° Régler la position de la mâchoire si nécessaire. Si la mâchoire n’accroche pas bien sur la barre d’origine, régler la mâchoire Pour les barres d’origine, régler la mâchoire dans...
  • Page 12 Suite de la page précédente… Retourner la pince arrière de 180°. Enlever la garniture d’extrémité du profilé. Enlever la sangle et la pince arrière. Remarque : on peut retourner la sangle ou la pince arrière séparément au besoin. Par exemple, si l’on veut la boucle de la sangle de l’autre côté, on peut la retourner tel qu’illustré.
  • Page 13 SéPARER L’AXE DE SON LEVIER. Tenir la molette de réglage. Tourner la poignée vers la droite pour enlever l’axe. Ouvrir le levier. Tenir l’axe par le bout. INSTALL SKEWER. Réunir la poignée et Enfiler doucement l’axe l’axe en tournant l’axe dans la tête en tournant.
  • Page 14 Poser la serrure. (Est vendu à part.) Si l’on a acheté une serrure, suivre les instructions qui l’accompagnent pour la poser. Immobiliser la roue arrière. Passer la sangle entre les rayons. Ne pas appuyer la sangle contre la tige de la valve. Serrer la sangle en actionnant le levier plusieurs fois.
  • Page 15 LIMITE DE CHARGEMENT Consulter la liste de compatibilité YAKIMA (“Fit list”) ou le site Yakima.com pour connaître la limite de chargement. Ne pas dépasser la limite de chargement fixée pour le porte-bagages d’origine. Pas plus de 75 kg (165 lb) à moins d’indication...
  • Page 16 • La conduite hors route n’est pas recommandée. • Les fourches ne sont pas toutes compatibles avec les porte-vélos yakima. Si la fourche présente des caractéristiques ou est d’une conception qui ne permet pas de l’installer sur ce porte-vélo en respectant les présentes instructions, ne pas employer ce porte-vélo.
  • Page 17 DE UTILIZARLOS E INSPECCIONANDO PERIÓDICAMENTE EL AJUSTE DE LOS PRODUCTOS, SU DESGASTE Y POSIBLES DAÑOS. POR ELLO, DEBE LEER Y COMPRENDER TODAS LAS INSTRUCCIONES Y ADVERTENCIAS qUE VIENEN CON LOS PRODUCTOS YAKIMA ANTES DE INSTALARLOS O USARLOS. SI NO ENTIENDE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS, O NO TIENE EXPERIENCIA EN MECÁNICA O NO ESTÁ...
  • Page 18 Aleje la corredera de bloqueo, afloje la perilla y abra la mordaza. Afloje la perilla. Aleje la corredera. Abra las mordazas. Fije las mordazas del ForkLift al travesaño delantero. Para los travesaños con poca separación: Tenga cuidado de no dañar el acabado del Sostenga el ForkLift con un techo.
  • Page 19 Asegure la abrazadera trasera. Pase el tornillo en T por la abertura de la mordaza. Gire el tornillo en T para que quede en la ranura de la mordaza. Cierre la abrazadera trasera alrededor del travesaño. 90° Ajuste la abrazadera si es necesario. Si no logra un agarre seguro con sus travesaños de origen, ajuste la mordaza.
  • Page 20 Deslice el soporte de rueda primero y la que la hebilla quede del lado opuesto, es posible abrazadera trasera después en el ForkLift. rotar el soporte de rueda, tal como se muestra. APRIETE LAS PERILLAS, acerque la corredera de bloqueo.
  • Page 21 Empuje y mueva suavemente manija con el eje y gire el la broqueta dentro del eje en sentido antihorario. cabezal del ForkLift. Usted puede elegir de qué lado instalar la broqueta. Tenga en cuenta NOTA: La perilla de ajuste girará con el eje.
  • Page 22 Instale el cerrojo. (Vendido por separado.) Si compró un cerrojo, siga las instrucciones para instalarlo. Asegure la rueda trasera. Mueva la lengüeta del trinquete hacia arriba y hacia abajo para apretar Tire de la correa a la correa. través de los rayos de la rueda.
  • Page 23 LÍMITES DE PESO Respete la lista de compatibilidad de Yakima, o visite el sitio Yakima.com para conocer el límite de peso de su portaequipaje. No exceda el límite de peso de los portaequipajes para su vehículo. No más de 165 lbs...
  • Page 24 • No transporte bicicletas en tándem o plegables. • Se recomienda no conducir fuera de las carreteras. • No todas las horquillas son compatibles con los portabicicletas Yakima. No utilice horquillas cuyas características o diseño no permiten un montaje que se ajusta a estas instrucciones.
