LD LDVIBZ24DC User Manual

Vibz 24dc 24-channel mixing console with dfx and compressor
Hide thumbs Also See for LDVIBZ24DC:
Table of Contents
  • Table of Contents

  • English

  • Deutsch
    • Sicherheitshinweise
    • Einführung
    • Schnellstartanleitung mit Verkabelungsbeispiel
    • Anschlüsse, Bedien- und Anzeigeelemente
    • Mono-Kanäle
    • Stereo-Kanäle 17/18 & 19/20
    • Stereo-Kanäle 21/22 & 23/24
    • Master-Sektion
    • Installation Usb-Schnittstelle
    • Technische Daten
    • Herstellererklärungen

  • France
    • Mesures Préventives
    • Introduction
    • Guide de Prise en Main Rapide Avec Exemple de Câblage
    • Connecteurs, Contrôles Et Indicateurs
    • Entrées Mono
    • Voies Stéréo 17/18 Et 19/20
    • Voies Stéréo 21/22 Et 23/24
    • Section Master
    • Installation Port Usb
    • Caractéristiques Techniques
    • Declarations

    • Español
      • Medidas de Seguridad
      • Introducción
      • Guía Rápida de Cableado
      • Conexiones, Controles E Indicadores
      • Canales Mono
      • Canales Estéreo 17/18 y 19/20
        • Canales Estéreo 21/22 y 23/24
        • Sección Master
        • Instalación del Puerto Usb
        • Características Técnicas
        • Declaración del Fabricante

    • Polski
      • Środki OstrożnośCI
      • Introduction
      • Instrukcja Szybkiego Uruchamiania Z Przykładowym Okablowaniem
      • Przyłącza, Elementy Obsługi I Wskaźniki
      • Kanały Mono
        • Kanały Stereo 17/18 I 19/20
        • Kanały Stereo 21/22 I 23/24
        • Sekcja Master
        • Instalacja Interfejsu Usb
        • Przyłącza, Wymiary I Montaż
        • Deklaracje Producenta

    • Italiano
      • Misure Precauzionali
      • Introduzione
      • Guida All'avvio Rapido con Esempio DI Cablaggio
      • Connessioni, Comandi E Indicatori
      • Canali Mono
      • Canali Stereo 17/18 E 19/20
        • Canali Stereo 21/22 E 23/24
        • Sezione Master
        • Installazione DI Un'interfaccia Usb
        • Dati Tecnici
        • Dichiarazioni del Produttore

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

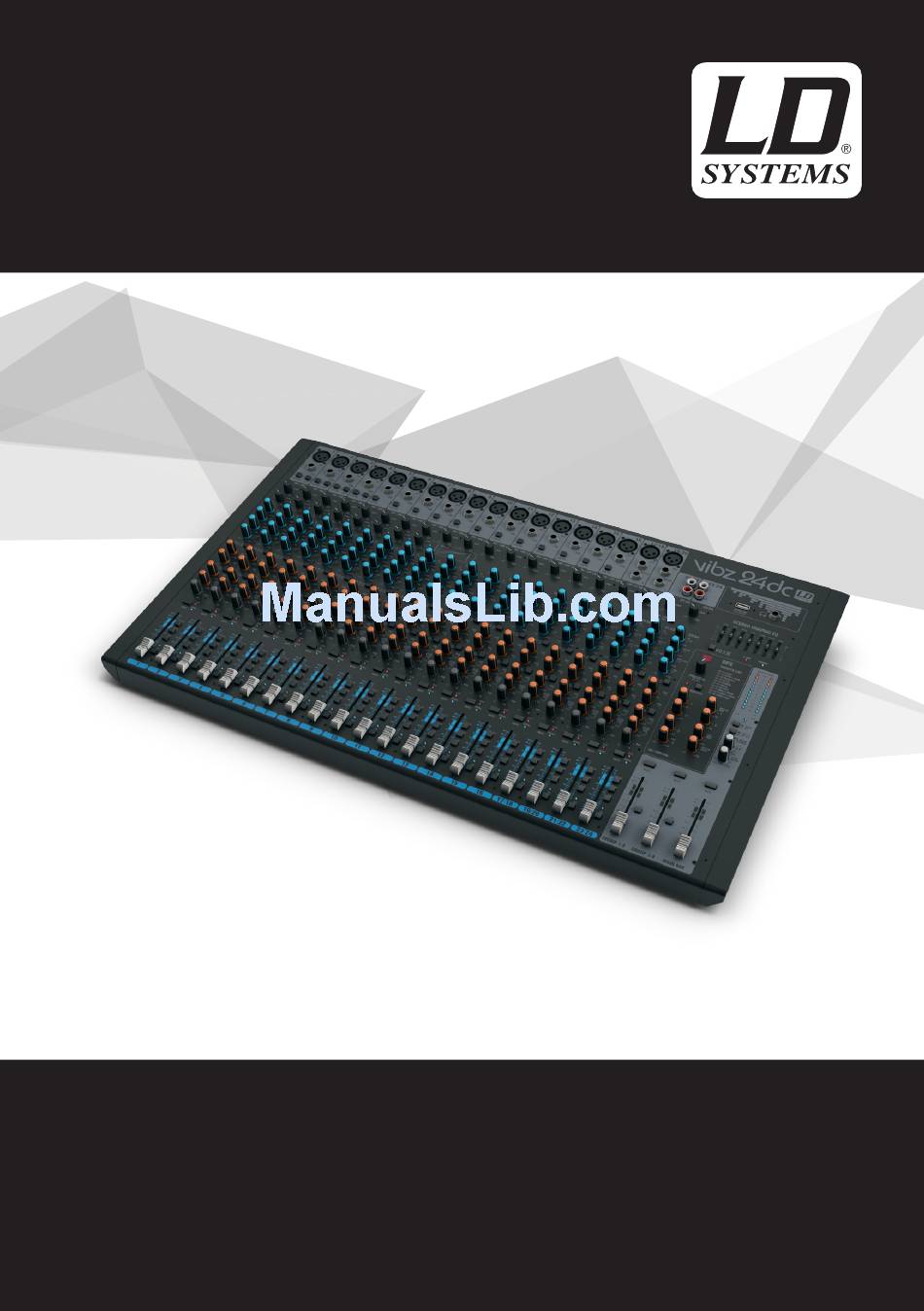

USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D`UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D' USO
VIBZ 24DC
24-CHANNEL MIXING CONSOLE WITH DFX AND COMPRESSOR
LDVIBZ24DC

Advertisement

Table of Contents
loading

Related Manuals for LD LDVIBZ24DC

Summary of Contents for LD LDVIBZ24DC

  • Page 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO VIBZ 24DC 24-CHANNEL MIXING CONSOLE WITH DFX AND COMPRESSOR LDVIBZ24DC...

  • Page 2: Table Of Contents

    CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 56-57 INTRODUCTION INTRODUCCIÓN QUICK START GUIDE WITH CABLING EXAMPLE GUÍA RÁPIDA DE CABLEADO CONNECTIONS, CONTROLS AND INDICATORS 6-16 CONEXIONES, CONTROLES E INDICADORES 59-69 MONO CHANNELS 1-16 CANALES MONO 1-16...

  • Page 3: English

    YOU‘VE MADE THE RIGHT CHOICE! We have designed this product to operate reliably over many years. LD Systems stands for this with its name and many years of experience as a manufacturer of high-quality audio products. Please read this User‘s Manual carefully, so that you can begin making optimum use of your LD Systems product quickly.

  • Page 4: Introduction

    4. Stroboscope effects may cause epileptic seizures in sensitive people! People with epilepsy should definitely avoid places where strobes are used. INTRODUCTION LDVIBZ24DC - 24-channel Mixer with Digital Effects Section and Compressors The VIBZ 24 DC is a versatile mixer with sixteen balanced microphone inputs featuring high-quality preamplifiers, a low-cut filter, an effective 3-band EQ with semi-parametric MIDs and switchable phantom power, two more can alternatively be used as stereo line channels.

  • Page 5: Quick Start Guide With Cabling Example

    QUICK START GUIDE WITH CABLING EXAMPLE 1. Make sure that the mixer and all devices to be connected to the mixer are turned off. 2. Connect the devices to the mixer using appropriate cables. 3. Adjust the input gain of all the channels and all volume controllers for channels 1 to 23/24 and MAIN MIX to minimum. Place all equalizer con- trollers in the central position (stop).

  • Page 6: Connections, Controls And Indicators

    CONNECTIONS, CONTROLS AND INDICATORS POWER CONNECTOR WITH FUSE HOLDER IEC power socket with built-in fuse holder. An appropriate power cord is included in the delivery. IMPORTANT INFORMATION: Always replace the fuse only with a fuse of the same type with the same rating (printed on the device). If the fuse blows repeatedly, please contact an authorised service centre.

  • Page 7: Mono Channels

    AUX SEND 1-4 Unbalanced mono line outputs with 6.3 mm jack sockets to control an external effects device (POST Fader), or an active stage monitor (PRE Fader). INSERT CH1 - CH8 3-pin 6.3 mm jack sockets for inserting an external signal processing device (Compressor, Gate, etc.) in the corresponding channels 1 to 8.
  • Page 8 EQUALIZER MID CHANNEL 1-16 Equalizer mid band for channels 1 to 16 (adjustable frequency, +/-15 dB). When turned to the left, levels are lowered, when turned to the right, they are raised. In the centre position (resting point), the equalizer is inactive.
  • Page 9 CLIP-LED CHANNEL 1-16 Once the red Clip LED lights up, the corresponding channel is operating at the distortion limit. Adjust the Gain controller (N  18) so that the Clip LED of the corresponding channel only lights up briefly when signal peaks occur. Avoid the permanent lighting of the Clip LED by reducing the input gain or input sensitivity;...

  • Page 10: Stereo Channels 17/18

    STEREO CHANNELS 17/18 AND 19/20 MIC CHANNEL 17/18 AND 19/20 Balanced inputs of the channels 17/18 and 19/20 with 3-pin XLR sockets for connecting microphones. Channels 17/18 and 19/20 can be used as both mono and stereo channels, depending on the incoming signal (XLR and jack L IN = Mono / jack L and R IN = Stereo).
  • Page 11 AUX 1 + AUX 2 PRE/POST CHANNEL 17/18 AND 19/20 When using AUX 1 or AUX 2 to control an external effects device, bring the switch to the down position POST. The control signal is now picked up after the channel volume controller (N  53), it is therefore dependent on the latter.

  • Page 12: Stereo Channels 21/22

    L-R CHANNEL 17/18 AND 19/20 To route an input channel (channel 17/18 and 19/20) directly to the MAIN MIX sum channel, press down on the L-R switch of the corresponding channel. PFL CHANNEL 17/18 AND 19/20 Press down on the PFL switch (Pre Fader Listening) firstly, to be able to listen to the signal of the respective channel regardless of the channel level controller (N ...
  • Page 13 AUX 1 + AUX 2 PRE/POST CHANNEL 21/22 AND 23/24 When using AUX 1 or AUX 2 to control an external effects device, bring the switch to the down position POST. The control signal is now picked up after the channel volume controller (N  74), it is therefore dependent on the latter.

  • Page 14: Master Section

    L-R CHANNEL 21/22 AND 23/24 To route an input channel (channel 21/22 and 23/24) directly to the MAIN MIX sum channel, press down on the L-R switch of the corresponding channel. PFL CHANNEL 21/22 AND 23/24 Press down on the PFL switch (Pre Fader Listening) firstly, to be able to listen to the signal of the respective channel regardless of the channel level controller (N ...
  • Page 15 DFX PRESETS LIST List of available digital effects. DFX PEAK LED Once the red Peak LED lights up, the input of the internal effects device is operating at the distortion limit. Adjust the Effect Send level controller DFX SENDS AUX 4 (N  94) so that the peak LED does not light up when signal peaks occur. DFX MUTE In order to mute the internal effects device, briefly press the DFX Mute button once, and again to turn mute off.

  • Page 16: Instalation Of The Usb Interface

    HEADPHONES LEVEL Volume controller for the headphone output (N  82). Use headphones with a minimum impedance of 30 ohms and make sure that the volume stays at a comfortable level, in order to avoid hearing damage caused by loud noise. Before you connect headphones, set the volume controller to minimum.

  • Page 17: Specifications

    SPECIFICATIONS Model Name: LDVIBZ24DC Product Type: analogue mixer Type: live / home recording Number of Channels: Mono Channels: Mono Mic/Line Input Channels: Mono Mic/Line Input Connections: 6.3 mm stereo jack, XLR Mono Mic Input Type: electronically balanced, discreet design Frequency Response Mono Mic Input:...
  • Page 18 Stereo Channels: Stereo Line Input Channels: Stereo Line Input Channels: 2 x 6.3 mm stereo jack (L mono, R) 2 x RCA (cinch) Stereo Line Input Type: unbalanced USB In/Out -Connection: USB type B (channel 21/22) Frequency Response Stereo Line Input: 10 - 45,000 Hz Amplification Range Stereo Line Input: 50 dB...

  • Page 19: Manufacturer´s Declarations

    Specifications: Display Elements: Channel CLIP, Channel Signal, Channel PFL, Effect CLIP, DFX LED Display, Power, Phantom Power, 2x 12-segment level meter, Mute LEDs Connection for desk lamp: USB-A socket, 5 V DC, max. 500 mA USB In/Out: USB 2.0, 16 Bit Delta-Sigma DA: 32 kHz, 44,1 kHz, 48 kHz AD: 8 kHz, 11.025 kHz, 16 kHz, 22.05 kHz, 32 kHz, 44.1 kHz, 48 kHz Power Connector:...

  • Page 20: Deutsch

    Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

  • Page 21: Einführung

    Orte meiden, an denen Stroboskope eingesetzt werden. EINFÜHRUNG LDVIBZ24DC - 24-Kanal Mixer mit digitaler Effektsektion und Kompressoren Das VIBZ 24 DC ist ein vielseitig einsetzbares Mischpult mit sechzehn symmetrischen Mikrofoneingängen, die über hochwertige Vorverstärker, Low-Cut-Filter, einen effektiven 3-Band-EQ mit semiparametrischen Mitten und zuschaltbare Phantomspeisung verfügen, zwei weitere können alternativ als Stereo-Line-Kanäle benutzt werden.

  • Page 22: Schnellstartanleitung Mit Verkabelungsbeispiel

    SCHNELLSTARTANLEITUNG MIT VERKABELUNGSBEISPIEL 1. Achten Sie darauf, dass das Mischpult und alle Geräte, die am Mischpult angeschlossen werden sollen, ausgeschaltet sind. 2. Schließen Sie die Geräte mit geeigneten Kabeln am Mischpult an. 3. Stellen Sie die Vorverstärkung aller Kanäle und alle Pegelsteller Kanal 1 bis 23/24 und MAIN MIX auf Minimum. Bringen Sie die Regler aller Equalizer in Mittelstellung (Rastpunkt).

  • Page 23: Anschlüsse, Bedien- Und Anzeigeelemente

    ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE NETZBUCHSE UND SICHERUNGSSCHALTER IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten entsprechend des Aufdrucks auf dem Gerät! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. POWER ON/OFF Ein- / Ausschalter für die Spannungszufuhr des Geräts (ON = eingeschaltet).
  • Page 24 CTRL ROOM Unsymmetrische Line-Ausgänge mit 6,3mm Klinkenbuchsen zum Anschließen von aktiven Abhör-Monitoren etc.. Ausgabe des Summen-Signals, oder der Gruppen-Signale 1-2, bzw. 3-4 des Mischpults, oder des PFL-Signals (umschaltbar). GROUP OUT 1-4 Unsymmetrische Line-Ausgänge mit 6,3mm Klinkenbuchsen zum Anschließen von aktiven Beschallungsanlagen etc.. Ausgabe der Gruppen-Signale 1 bis 4 des Mischpults.

  • Page 25: Mono-Kanäle

    MONO-KANÄLE 1-16 MIC KANAL 1-16 Symmetrische Eingänge der Kanäle 1 bis 16 mit 3-Pol XLR-Buchsen zum Anschließen von Mikrofonen. Für den Betrieb von Kondensator-Mikrofonen steht eine 48V Phantomspeisung zur Verfügung, die zentral auf die XLR-Buchsen zugeschaltet werden kann (Nr. 3). Vor dem Ein- bzw. Ausstecken von Mikrofonen stellen Sie den Gain-Regler (Nr.
  • Page 26 EQ ON / OFF KANAL 1-16 Schalter zum Ein- und Ausschalten des Equalizers (HI, MID und LOW). In heruntergedrückter Position ist der Equalizer aktiviert, in nicht heruntergedrückter Position deaktiviert. AUX 1 + AUX 2 KANAL 1-16 Pegelsteller für die Zumischung des Signals von Kanal 1 bis 16 auf externe Effektgeräte (Effekt Send, Schalter Nr.
  • Page 27 GR 1/2 KANAL 1-16 Bringen Sie den GR 1/2-Schalter in die heruntergedrückte Position, um den entsprechenden Kanal zur Kanal-Gruppe 1 (PAN auf Linksanschlag), zur Kanal-Gruppe 2 (PAN auf Rechtsanschlag), oder mit den gleichen Signalanteilen zu beiden Kanal-Gruppen 1 und 2 (PAN in Mittelstellung) hinzuzufügen.

  • Page 28: Stereo-Kanäle 17/18 & 19/20

    STEREO-KANÄLE 17/18 & 19/20 MIC KANAL 17/18 & 19/20 Symmetrische Eingänge der Kanäle 17/18 und 19/20 mit 3-Pol XLR-Buchsen zum Anschließen von Mikrofonen. Die Kanäle 17/18 und 19/20 können je nach Belegung sowohl als Mono- als auch als Stereo- Kanäle verwendet werden (XLR und Klinke L IN = Mono / Klinke L und R IN = Stereo). Für den Betrieb von Kondensator-Mikrofonen steht eine 48V Phantomspeisung zur Verfügung, die zentral auf die XLR-Buchsen zugeschaltet werden kann (Nr.
  • Page 29 AUX 3 POST KANAL 17/18 & 19/20 Pegelsteller für die Zumischung des Signals von Kanal 17/18 und 19/20 auf ein externes Effektgeräte (Effekt Send, Post Fader). Verwenden Sie den Line-Ausgang AUX SEND 3 (Nr. 12) zur Ansteuerung. LEVEL DFX / AUX 4 POST KANAL 17/18 & 19/20 Pegelsteller für die Zumischung des Signals von Kanal 17/18 und 19/20 auf das interne digitale Effektgerät (Effekt Send, Post Fader).

  • Page 30: Stereo-Kanäle 21/22 & 23/24

    L-R KANAL 17/18 & 19/20 Um einen Eingangskanal (Kanal 17/18 und 19/20) direkt auf den Summen-Kanal MAIN MIX zu routen, bringen Sie den Schalter L-R des entspre- chenden Kanals in die heruntergedrückte Position. PFL KANAL 17/18 & 19/20 Bringen Sie den PFL-Schalter (Pre Fader Listening) in die heruntergedrückte Position, erstens, um das Signal des entsprechenden Kanals unabhängig vom Kanal-Pegelsteller (Nr.
  • Page 31 AUX 1 + AUX 2 PRE/POST KANAL 21/22 & 23/24 Wenn Sie AUX 1 bzw. AUX 2 zur Ansteuerung eines externen Effektgeräts verwenden, bringen Sie den Schal- ter in die heruntergedrückte Position POST. Das Ansteuerungsignal wird nun hinter dem Kanal-Pegelsteller (Nr. 74) abgegriffen, ist also abhängig davon.
  • Page 32 GR 3/4 KANAL 21/22 & 23/24 Bringen Sie den GR 3/4-Schalter in die heruntergedrückte Position, um den entsprechenden Kanal zur Kanal-Gruppe 3 (BAL auf Linksanschlag), zur Kanal-Gruppe 4 (BAL auf Rechtsanschlag), oder mit den gleichen Signalanteilen zu beiden Kanal-Gruppen 3 und 4 (BAL in Mittelstellung) hinzuzufügen.

  • Page 33: Master-Sektion

    MASTER-SEKTION POWER LAMP USB-Buchse Typ A zum Anschließen einer Pult-Lampe. Achten Sie darauf, dass die Spezifikationen des Anschlusses und der Pult-Lampe übereinstimmen (5V DC, maximal 500mA). KOPFHÖRERAUSGANG 6,3mm Stereo-Klinkenbuchse zum Anschließen eines Kopfhörers. Dieser Anschluss ermöglicht das Wahlweise Abhören verschiedener Signale: A.
  • Page 34 DFX MUTE Um das interne Effektgerät stummzuschalten, drücken Sie kurz auf den DFX Mute-Taster und nochmals, um die Stummschaltung zu deaktivieren. Ist das Effektgerät stummgeschaltet, leuchtet die Peak-LED Nr. 90 permanent. SEND AUX 1 & AUX 2 Pegelsteller für das Gesamt-Signal der über die AUX 1 und AUX 2 Pegelsteller ausgespielten Signale der Eingangskanäle 1 bis 23/24. SEND AUX 3 Pegelsteller für das Gesamt-Signal der über die AUX 3 Pegelsteller ausgespielten Signale der Eingangskanäle 1 bis 23/24.

  • Page 35: Installation Usb-Schnittstelle

    GROUP 1/2 Pegelsteller für die Line-Ausgänge GROUP OUT 1 und 2 (Nr. 11) und für die Zumischung des Gruppen-Signals GROUP 1/2 zum Summen-Kanal MAIN MIX, wenn Schalter GROUP 1/2 L-R heruntergedrückt ist (Nr. 105). Stellen Sie vor dem Einschalten einer angeschlossenen Beschallungsanlage den Pegelsteller auf Minimum.

  • Page 36: Technische Daten

    TECHNISCHE DATEN Modellbezeichnung: LDVIBZ24DC Produktart: Analoges Mischpult Typ: Live / Home recording Anzahl Kanäle: Mono Kanäle: Mono Mic/Line Eingangskanäle: Mono Mic/Line Eingangsanschlüsse: 6,3 mm Stereoklinke, XLR Mono Mic Eingangstyp: elektronisch symmetriert, diskreter Aufbau Frequenzgang Mono Mic Eingang: 10 - 45.000Hz Verstärkungsbereich Mono Mic Eingang:...
  • Page 37 Stereo Kanäle: Stereo Line Eingangskanäle: Stereo Line Eingangsanschlüsse: 2x 6,3 mm Stereoklinke (L mono, R) 2x RCA (Chinch) Stereo Line Eingangstyp: Unbalanced USB In/Out -Anschluß: USB-type B (Kanal 21/22) Frequenzgang Stereo Line Eingang: 10 - 45.000Hz Verstärkungsbereich Stereo Line Eingang: 50dB Kanalübersprechung: 62 dB...

  • Page 38: Herstellererklärungen

    Generelle Spezifikationen: Anzeigeelemente: Kanal-CLIP, Kanal-Signal, Kanal-PFL, Effekt-CLIP, DFX LED-Display, Power, Phantom Power, 2x 12-Segment Pegel-Anzeige, Mute-LEDs Anschluss für Pultlampe: USB-A Buchse, 5VDC, max. 500mA USB In/Out: USB 2.0, 16 Bit Delta-Sigma DA: 32kHz, 44,1kHz, 48kHz AD: 8kHz, 11,025kHz, 16kHz, 22,05kHz, 32kHz, 44,1kHz, 48kHz Stromversorgungsanschluss: IEC Netzbuchse Betriebsspannung:...

  • Page 39: Mesures Préventives

    Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gam- me.

  • Page 40: Introduction

    Il est donc conseillé aux personnes épileptiques d‘éviter les lieux où sont installés des stroboscopes. INTRODUCTION LDVIBZ24DC - Table de mixage 24 canaux avec multieffet numérique et compresseur La VIBZ 24DC est une table de mixage d’une grande polyvalence, équipée de 16 entrées micro symétriques intégrant des préamplis de haute qualité, un filtre passe-haut (Low-Cut), un égaliseur 3 bandes efficace avec médium semi-paramétrique et une alimentation fantôme...

  • Page 41: Guide De Prise En Main Rapide Avec Exemple De Câblage

    GUIDE DE PRISE EN MAIN RAPIDE AVEC EXEMPLE DE CÂBLAGE 1. Vérifiez que la table de mixage et tous les appareils à lui connecter sont éteints. 2. Connectez les appareils à la table de mixage, à l’aide de câbles adaptés. 3.

  • Page 42: Connecteurs, Contrôles Et Indicateurs

    CONNECTEURS, CONTRÔLES ET INDICATEURS EMBASE SECTEUR ET PORTE-FUSIBLE Embase secteur au format IEC, avec porte-fusible intégré. Le câble secteur correspondant est livré. CONSEIL IMPORTANT : Remplacez exclusivement le fusible par un fusible neuf du même format et du même calibre (valeurs indiquées sur le panneau arrière de l’appareil).

  • Page 43: Entrées Mono

    GROUP OUT 1-4 Sortie stéréo/double mono (groupes 1 et 2) asymétrique au niveau ligne sur connecteurs jack 6,35 mm, pour connexion de retours de scène actifs etc. Sortie des signaux des groupes 1 à 4 de la console de mixage. AUX SEND 1-4 Sorties mono ligne asymétriques sur jacks 6,35 mm pour connexion d’un multieffet externe (POST Fader) ou de retours de scène actifs (PRE Fader).
  • Page 44 ÉGALISEUR HI VOIES 1-16 Égaliseur d’aigus pour les voies 1 à 16 (fréquence centrale 12 kHz, +/-15 dB). Tourner vers la gauche pour baisser les aigus, vers la droite pour les monter. En position centrale (crantée), le correcteur est inactif. ÉGALISEUR MID VOIES 1-16 Égaliseur de médiums pour les voies 1 à...
  • Page 45 FADERS VOIES 1-16 Réglage de volume pour les voies d’entrée 1 à 16. Montez le fader pour augmenter le niveau sur la voie désirée, baissez le fader pour le réduire. LED SIGNAL VOIES 1-16 La LED SIGNAL s’allume dès qu’un signal audio est présent dans la voie correspondante (selon le niveau d’entrée et la position du potentiomètre GAIN de gain de préamplification ou de sensibilité...

  • Page 46: Voies Stéréo 17/18 Et 19/20

    VOIES STÉRÉO 17/18 ET 19/20 VOIES MICRO 17/18 & 19/20 Entrées symétriques pour les canaux 17/18 et 19/20, sur embases XLR 3 points pour connexion de microphones. Les voies 17/18 et 19/20 s’utilisent aussi bien en mono qu’en stéréo (XLR ou jack L IN seul = mono / XLR ou jacks L et R IN = stéréo).
  • Page 47 AUX 3 POST VOIES 17/18 & 19/20 Réglage de niveau du départ effet, signal prélevé sur les voies 17/18 et 19/20, envoyé sur le multieffet externe (post fader). Le signal de départ auxiliaire global est disponible sur la sortie ligne AUX SEND 3 (n°12). LEVEL DFX / AUX 4 POST VOIES 17/18 &...

  • Page 48: Voies Stéréo 21/22 Et 23/24

    PFL VOIES 17/18 & 19/20 La touche PFL (Pre Fader Listening), activant l’écoute directe du signal de la voie avant passage par le fader, s’utilise dans deux cas : 1) pour vérifier le signal de la voie correspondante indépendamment de la position du fader (n°53), en écoutant sur un casque branché sur la sortie PHONES (n°82) ;...
  • Page 49 AUX 1 + AUX 2 PRE/POST VOIES 21/22 & 23/24 Si vous désirez utiliser les départs AUX 1 et 2 pour alimenter un multieffet externe, le sélecteur doit se trouver en position POST (touche enfoncée). Dans ce cas, le signal de départ auxiliaire est prélevé après son passage par le fader (n°74) de la voie : il est donc dépendant de la position du fader .

  • Page 50: Section Master

    GR 3/4 VOIES 21/22 & 23/24 La touche GR 3/4 permet d’assigner le signal de la voie aux groupes 3 et 4, en tenant compte de la position du potentiomètre de panoramique : si le potentiomètre BAL est tourné à fond à gauche, le signal de la voie ne part que sur le Groupe 3 ; s’il est tourné à...
  • Page 51 LED POWER La LED POWER s’allume dès que la console est correctement reliée au secteur et allumée. AFFICHEUR PRESETS DFX Afficheur LED à 2 caractères indiquant le numéro du preset d’effets (00 - 99). PRESETS DFX Encodeur/sélecteur pour choix et activation du preset d’effets. Sélectionnez le preset désiré en tournant l’encodeur, et activez-le en appuyant sur l’encodeur.
  • Page 52 CTRL ROOM SOURCE MAIN / GR Sélecteur de source permettant de choisir le signal envoyé sur la sortie CTRL ROOM (n°10) et sur la sortie casque (n°82). Lorsque la touche n’est pas enfoncée, le signal des généraux (MAIN MIX) est envoyé ; lorsque la touche est enfoncée, c’est le signal des groupes GR1/2 ou GR3/4 (selon la position du sélecteur n°101, GR 1/2 / GR 3/4) CTRL ROOM SOURCE GR1/2 / GR3/4 Si la touche CTRL ROOM SOURCE MAIN / GR (n°100) est enfoncée, cette touche permet de choisir les groupes 1/2 ou 3/4 comme source de signal...

  • Page 53: Installation Port Usb

    Selon le logiciel d'enregistrement que vous utilisez, il peut être nécessaire de sélectionner la console (USB Audio CODEC) en tant que périphérique d'enregistrement et de lecture dans le tableau de bord "Son" ("Préférences Système"→"Son"). CARACTÉRISTIQUES TECHNIQUES Référence Modèle : LDVIBZ24DC Type de Produit : Table de mixage analogique Utilisation :...
  • Page 54 Voies Stéréo : Nombre de Voies d'Entrée Ligne Stéréo : Connecteurs Entrée Ligne Stéréo : 2 x jack TRS 6,35 mm (L compatible mono, R), 2 x RCA/cinch Type Entrée Ligne Stéréo : asymétrique Port d’entrée/sortie USB : USB-type B (assigné aux voies 21/22) Réponse en Fréquence Entrée Ligne Stéréo : 10 Hz - 45 kHz Gain d'Entrée sur Entrée Ligne Stéréo :...

  • Page 55: Declarations

    Caractéristiques Générales : Indicateurs : CLIP (écrêtage sur la voie), Signal (présence d'un signal sur la voie), CLIP Effet, Afficheur LED DFX, Power, alimentation fantôme, échelle 2 x 12 LED pour visualisation niveau généraux, LED Mute Connecteur pour lampe console : Port USB-A, tension continue 5 volts, intensité...

  • Page 56: Español

    Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada expe- riencia como fabricante.

  • Page 57: Introducción

    INTRODUCCIÓN LDVIBZ24DC - Mesa de mezclas de 24 canales con sección de efectos digitales y compresor La VIBZ 24 DC es una mesa de mezclas versátil de 16 entradas de micrófono balanceadas, con previos de alta calidad, filtro paso altos, ecualizador de 3 bandas con semiparamétrico de medios y alimentación fantasma conmutable, y otras 2 entradas más se pueden utilizar...

  • Page 58: Guía Rápida De Cableado

    GUÍA RÁPIDA DE CABLEADO 1. Asegúrese de que están apagados la mesa de mezclas y todos los equipos conectados a la mesa de mezclas. 2. Conecte el equipo mediante los cables adecuados a la mesa de mezclas. 3. Ajuste al mínimo la ganancia de entrada de todos canales y todos los faders de los canales 1 a 23/24 y MAIN MIX. Sitúe todos los controles de ecualización en la posición media (se siente un clic).

  • Page 59: Conexiones, Controles E Indicadores

    CONEXIONES, CONTROLES E INDICADORES TOMA ELÉCTRICA Y PORTAFUSIBLES Toma IEC con portafusibles integrado. Se suministra con el cable eléctrico apropiado. NOTA IMPORTANTE: Sustituya el fusible únicamente por otro del mismo tipo y características serigrafiadas en el equipo. Si el fusible se fundiera continuamente, póngase en contacto con un servicio técnico autorizado.

  • Page 60: Canales Mono

    AUX SEND 1-4 Salida de línea mono no balanceada con jacks de 6,3 mm para enviar la señal a un procesador de efectos externo (POST fader) o un monitor activo de escenario (PRE fader). INSERT CH1 - CH8 Jacks estéreo de 6,3 mm para insertar un equipo externo que procese la señal (compresor, puerta de ruido, etc.) en uno de los canales 1 a 8.
  • Page 61 ECUALIZADOR MID FREQ (CANALES 1-16) Frecuencia de la banda de medios. Ajuste la frecuencia de 200 Hz a 8 kHz. ECUALIZADOR LOW (CANALES 1-16) Controles de graves de los canales 1 a 16 (80 Hz, +/-15 dB). Girar a la izquierda para disminuir los graves y a la derecha para realzarlos.
  • Page 62 GR 1/2 (CANALES 1-16) Sitúe en la posición pulsada el botón GR 1/2 de un canal para añadirlo al grupo 1 de canales (PAN girado completamente a la izquierda), al grupo 2 de canales (PAN girado completamente a la derecha), o para enviar la misma señal a los grupos 1 y 2 a la vez (PAN en la posición intermedia). Además, se envía la señal de un grupo de canales a la salida de línea GROUP OUT 1/2.

  • Page 63: Canales Estéreo 17/18 Y 19/20

    CANALES ESTÉREO 17/18 Y 19/20 MIC (CANALES 17/18 + 19/20) Entradas balanceadas de los canales 17/18 y 19/20 con XLR hembra de 3 pines para la conexión de micrófonos. Los canales 17/18 y 19/20 pueden emplearse como mono o como estéreo (XLR y jack L = entrada mono;...
  • Page 64 AUX 1 + AUX 2 PRE/POST (CANALES 17/18 + 19/20) Si está utilizando AUX 1 o AUX 2 para enviar la señal a un procesador de efectos externo, sitúe el botón en la posición pulsada POST. La señal dependerá ahora del fader de canal (53). Para enviar la señal al monitor de escenario, sitúe el botón en la posición PRE (sin pulsar).

  • Page 65: Canales Estéreo 21/22 Y 23/24

    L-R (CANALES 17/18 + 19/20) Para enviar directamente un canal de entrada (canales 17/18 y 19/20) al canal de mezcla MAIN MIX, deje pulsado el botón de L-R del canal. PFL (CANALES 17/18 + 19/20) Pulse el botón PFL (Pre Fader Listen) de un canal, primero, para que a través de los cascos conectados a la salida de auriculares PHONES (82), nos llegue la señal de dicho canal independientemente de la posición del fader de canal (53) y, segundo, para realizar un ajuste preciso del a ganancia, ya que el nivel de la señal de entrada se mostrará...
  • Page 66 AUX 1 + AUX 2 PRE/POST (CANALES 21/22 + 23/24) Si está utilizando AUX 1 o AUX 2 para enviar la señal a un procesador de efectos externo, sitúe el botón en la posición pulsada POST. La señal dependerá ahora del fader de canal (74). Para enviar la señal al monitor de escenario, sitúe el botón en la posición PRE (sin pulsar).

  • Page 67: Sección Master

    L-R (CANALES 21/22 + 23/24) Para enviar directamente un canal de entrada (canales 21/22 y 23/24) al canal de mezcla MAIN MIX, deje pulsado el botón de L-R del canal. PFL (CANALES 21/22 + 23/24) Pulse el botón PFL (Pre Fader Listen) de un canal, primero, para que a través de los cascos conectados a la salida de auriculares PHONES (82) nos llegue la señal de dicho canal independientemente de la posición del fader de canal (74) y, segundo, para realizar un ajuste preciso de la ganancia, ya que el nivel de la señal de entrada se...
  • Page 68 DFX PRESETS LIST Lista de los efectos digitales disponibles. LED PEAK DFX Si el LED PEAK de una entrada se ilumina de color rojo, la entrada del procesador interno de efectos está saturando. Ajuste el control de nivel de envío de efecto DFX SEND AUX 4 (94) de tal forma que el LED PEAK solo se ilumine brevemente en los picos de la señal entrante. DFX MUTE Para silenciar el procesador interno de efectos, pulse brevemente el botón MUTE DFX;...
  • Page 69 NIVEL DE AURICULARES Control de volumen para los auriculares (82). Emplee unos auriculares con una impedancia mínima de 30 ohmios y asegúrese de mantener el volu- men en un nivel adecuado que evite daños auditivos debido a niveles sonoros altos. Antes de conectar los auriculares, sitúe este control al mínimo. GROUP 1/2 Fader para las salidas de línea GROUP OUT 1 y 2 (11) y, si el botón GROUP 1/2 L-R está...

  • Page 70: Instalación Del Puerto Usb

    (USB Audio CODEC) en el panel de control «Sonido» («Preferencias del sistema»→«Sonido») como un dispositivo de entrada o salida. CARACTERÍSTICAS TÉCNICAS Nombre del modelo: LDVIBZ24DC Tipo de producto: Mesa de mezclas analógica Tipo: Grabación en directos/casa...
  • Page 71 Canales estéreo: Canales de entrada estéreo de línea: Conectores de entrada estéreo de línea: 2 jacks estéreo de 6,3 mm (L mono, R), 2 RCA (Cinch) Tipo de entrada estéreo de línea: No balanceada Conector de USB IN/OUT: USB tipo B (canales 21/22) Respuesta en frecuencia de la entrada estéreo 10 - 45.000 Hz de línea:...

  • Page 72: Declaración Del Fabricante

    Especificaciones generales: Indicadores: LED de picos, señal y PFL en cada canal, picos en la sección de efectos, encendido, alimentación fantasma, Mute, pantalla LED DFX, vúmetro doble de 12 segmentos Conector para la lámpara: USB-A, 5 VDC, 500 mA máx. USB IN/OUT: USB 2.0, conversor Delta-Sigma de 16 bits D/A: 32 kHz, 44,1 kHz, 48 kHz A/D: 8 kHz, 11,025 kHz, 16 kHz, 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz...

  • Page 73: Polski

    To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wie- loletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems.

  • Page 74: Introduction

    INTRODUCTION LDVIBZ24DC – 24-kanałowy mikser z cyfrową sekcją efektów i kompresorem VIBZ 24 DC jest mikserem o wszechstronnych zastosowaniach, który został wyposażony w szesnaście symetrycznych wejść mikrofonowych z wysokiej jakości przedwzmacniaczami, filtrami dolnozaporowymi, skutecznie działającymi 3-pasmowymi korektorami dźwięku z półpara- metrycznymi tonami średnimi oraz włączanym jednym przyciskiem zasilaniem phantom.

  • Page 75: Instrukcja Szybkiego Uruchamiania Z Przykładowym Okablowaniem

    INSTRUKCJA SZYBKIEGO URUCHAMIANIA Z PRZYKŁADOWYM OKABLOWANIEM 1. Upewnić się, że pulpit mikserski i wszystkie urządzenia, które mają zostać do niego podłączone, są wyłączone. 2. Podłączyć urządzenia do pulpitu mikserskiego za pomocą odpowiednich kabli. 3. Ustawić wstępne wzmocnienie wszystkich kanałów i wszystkich regulatorów poziomów sygnału kanałów od 1 do 23/24 i MAIN MIX na minimum.

  • Page 76: Przyłącza, Elementy Obsługi I Wskaźniki

    PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI GNIAZDO SIECIOWE I UCHWYT BEZPIECZNIKOWY Gniazdo sieciowe IEC ze zintegrowaną podstawą bezpiecznika. W zestawie znajduje się odpowiedni kabel sieciowy. WAŻNA INFORMACJA: bezpiecznik należy wymieniać wyłącznie na bezpiecznik tego samego typu i o takich samych parametrach, zgodnie z nadrukiem na urządzeniu.

  • Page 77: Kanały Mono

    GROUP OUT 1–4 Niesymetryczne wyjścia liniowe wyposażone w gniazda jack 6,3 mm do podłączenia aktywnych systemów nagłośniających itd. Emitowanie grupy sygnałów od 1 do 4 z pulpitu mikserskiego. AUX SEND 1–4 Niesymetryczne monofoniczne wyjścia liniowe wyposażone w gniazda jack 6,3 mm do sterowania zewnętrznymi efektami w trybie (POST Fader) lub wyprowadzenia sygnału do aktywnych monitorów scenicznych w trybie (PRE Fader).
  • Page 78 COMP LED Wskaźnik LED świeci się tak długo, jak aktywny jest kompresor. EQUALIZER HI KANAL 1–16 Korektor dźwięku tonów wysokich kanałów od 1 do 16 (12 kHz, +/−15 dB). Obrót w lewo powoduje zmniejszenie poziomu tonów wysokich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny.
  • Page 79 MUTE KANAL 1–16 W celu wyciszenia danego kanału należy upewnić się, że przycisk wyciszania MUTE odpowiedniego kanału znajduje się we wciśniętej pozycji. Po naciśnięciu przycisku wyciszania MUTE zapali się znajdująca się obok niego dioda. Po ponownym naciśnięciu dioda zgaśnie, sygnalizując dezaktywowanie wyciszenia.

  • Page 80: Kanały Stereo 17/18 I 19/20

    KANAŁY STEREO 17/18 I 19/20 MIC KANAL 17/18 & 19/20 Symetryczne wejścia kanałów 17/18 i 19/20 wyposażone w 3-stykowe gniazda XLR do podłączenia mikrofonów. Kanały 17/18 i 19/20 mogą pełnić funkcję zarówno kanałów mono, jak i stereo, w zależności od podłączonych urządzeń (XLR i gniazdo jack L IN = mono/gniazdo jack L i R IN = stereo). Aby umożliwić pracę...
  • Page 81 AUX 1 + AUX 2 PRE/POST KANAL 17/18 & 19/20 Jeżeli sygnał wyprowadzany jest do zewnętrznego efektu za pomocą wyjścia AUX 1 lub AUX 2, należy upewnić się, że przycisk znajduje się we wciśniętej pozycji POST. Wyprowadzany w ten sposób sygnał będzie przechodził...

  • Page 82: Kanały Stereo 21/22 I 23/24

    GR 3/4 KANAL 17/18 & 19/20 W celu przypisania danego kanału do grupy kanałów 3 (regulatory BAL obrócone maksymalnie w lewo), grupy kanałów 4 (regulator BAL obrócony maksymalnie w prawo) lub równomiernego przydzielenia sygnału do obu grup kanałów 3 i 4 (regulator BAL w ustawieniu centralnym) należy nacisnąć przycisk GR 3/4 (pozycja wciśnięta).
  • Page 83 EQUALIZER LOW KANAL 21/22 & 23/24 Korektor dźwięku basów kanałów 21/22 oraz 23/24 (80 Hz, +/−15 dB). Obrót w lewo powoduje zmniejszenie poziomu tonów niskich, a obrót w prawo jego zwiększenie. W pozycji środkowej (kliknięcie) korektor jest nieaktywny. EQ ON/OFF KANAL 21/22 & 23/24 Przycisk do włączania i wyłączania korektora dźwięku (HI, MID HI, MID LOW oraz LOW).

  • Page 84: Sekcja Master

    CLIP-LED KANAL 21/22 & 23/24 Gdy zapali się czerwona dioda Clip-LED, oznacza to, że wejście danego kanału pracuje na granicy zniekształceń. Ustawić regulator wzmocnienia (GAIN, nr 61) tak, aby dioda Clip-LED zapalała się na krótko wyłącznie dla szczytowych poziomów przekazywanego sygnału. Unikać ciągłego świecenia się...
  • Page 85 EQ ON/OFF Przycisk do włączania i wyłączania korektora dźwięku sumy kanałów (nr 83). Korektor dźwięku jest włączony we wciśniętej pozycji i wyłączony w niewciśniętej pozycji. WSKAŹNIK LED +48 V Dopóki zasilanie phantom pulpitu mikserskiego jest włączone, wskaźnik LED +48 V świeci (przycisk nr 3 na tylnej ścianie).
  • Page 86 DFX OUT Regulator poziomu głośności sygnału efektu podłączonego do wyjścia DFX OUT. DFX TO MAIN Regulator dodawania sygnału z efektami wewnętrznego efektu na sumę kanałów MAIN MIX. OUTPUT LEVEL 2 x 12-segmentowy wskaźnik poziomu LED do wizualizacji poziomu sumy kanałów MAIN MIX i służący do dokładniejszego ustawienia wzmocnienia (Gain), gdyż...

  • Page 87: Instalacja Interfejsu Usb

    GROUP 3/4 MUTE Wcisnąć przycisk, aby wyciszyć sygnał grupowy GROUP 3/4. Po naciśnięciu przycisku wyciszania MUTE zapali się znajdująca się obok niego dioda. Po ponownym naciśnięciu dioda zgaśnie, sygnalizując dezaktywowanie wyciszenia. MAIN MIX Regulator poziomu stereofonicznych wyjść liniowych MAIN MIX OUTPUT nr 5 i 6. Przestawić suwak tłumika nastawnego w górę, aby zwiększyć głośność, lub w dół, aby ją...

  • Page 88: Przyłącza, Wymiary I Montaż

    PRZYŁĄCZA, WYMIARY I MONTAŻ Oznaczenie modelu: LDVIBZ24DC Rodzaj produktu: analogowy pulpit mikserski Typ: nagrywanie „na żywo”/w domu Liczba kanałów: Kanały monofoniczne: Monofoniczne wejściowe kanały mikrofonowe/ liniowe: Monofoniczne wejściowe złącza mikrofonowe/ gniazdo jack stereo 6,3 mm, XLR liniowe: Typ monofonicznego wejścia mikrofonowego: elektronicznie symetryzowane, wykonanie niezależne...
  • Page 89 Kanały stereofoniczne: Stereofoniczne liniowe kanały wejściowe: Stereofoniczne liniowe złącza wejściowe: 2 x jack stereo 6,3 mm (L mono, R) 2 x RCA (cinch) Typ stereofonicznego wejścia liniowego: niesymetryczne Złącze USB In/Out: USB typu B (kanał 21/22) Charakterystyka częstotliwościowa stereofonicz- 10–45 000 Hz nego wejścia liniowego: Zakres wzmocnienia stereofonicznego wejścia 50 dB...

  • Page 90: Deklaracje Producenta

    Specyfikacja ogólna: Wskaźniki: CLIP kanału, Sygnał kanału, PFL kanału, CLIP efekt, DFX wyświetlacz LED, Zasilanie, Zasilanie Phantom, 2 x 12-segmentowy wskaźnik poziomu, Diody LED wyciszenia Złącze lampy do pulpitu: gniazdo USB typu A, 5 V DC, maks. 500 mA USB In/Out: USB 2.0, 16 Bit Delta-Sigma DA: 32 kHz, 44,1 kHz, 48 kHz AD: 8 kHz, 11,025 kHz, 16 kHz, 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz...

  • Page 91: Italiano

    Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems.

  • Page 92: Introduzione

    INTRODUZIONE LDVIBZ24DC - Mixer a 24 canali con sezione di effetti digitali e compressori Il VIBZ 24 DC è un mixer di impiego versatile con 16 ingressi microfono bilanciati provvisti di preamplificatori di qualità, filtri passa alto, efficace equalizzatore a 3 bande con medi semiparametrici e alimentazione phantom collegabile, mentre altri due possono essere utilizzati...

  • Page 93: Guida All'avvio Rapido Con Esempio Di Cablaggio

    GUIDA ALL'AVVIO RAPIDO CON ESEMPIO DI CABLAGGIO 1. Verificare che il mixer e tutti i dispositivi da collegare siano spenti. 2. Collegare i dispositivi al mixer utilizzando i cavi adatti. 3. Posizionare al minimo la preamplificazione di tutti i canali, tutti i fader dei canali da 1 a 23/24 e MAIN MIX. Portare i regolatori di tutti gli equalizzatori in posizione intermedia (si sente un clic).

  • Page 94: Connessioni, Comandi E Indicatori

    CONNESSIONI, COMANDI E INDICATORI PRESA DI RETE E PORTAFUSIBILI Presa di rete IEC con portafusibili integrato. In dotazione viene fornito un cavo di alimentazione idoneo. NOTA IMPORTANTE: sostituire il fusibile unicamente con un fusibile dello stesso tipo e avente gli stessi valori serigrafati sul dispositivo. Se il fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

  • Page 95: Canali Mono

    AUX SEND 1-4 Uscite di linea mono non bilanciate con presa jack da 6,3 mm per l’invio del segnale a dispositivi effetti esterni (POST fader) o a monitor da palcoscenico attivi (PRE fader). INSERT CH1-CH8 Jack stereo a 3 poli da 6,3 mm per l’inserimento di dispositivi esterni che elaborano il segnale (compressore, porta, ecc.) nei relativi canali da 1 a 8.
  • Page 96 EQ MID, CANALI 1-16 Equalizzatore medi dei canali da 1 a 16 (frequenza regolabile, +/-15 dB). Ruotare a sinistra per abbassare i medi e a destra per alzarli. In posizione intermedia (si sente un clic), l’equalizzatore è disattivato. EQ MID FREQ, CANALI 1-16 Frequenza Medi.
  • Page 97 LED CLIP, CANALI 1-16 Se il LED CLIP si accende in rosso, l’ingresso del canale corrispondente funziona al limite di distorsione. Posizionare il regolatore di guadagno (18) in modo che il LED CLIP si accenda brevemente solo se il segnale presente raggiunge picchi di livello. Per evitare che il LED CLIP rimanga acceso, ridurre la preamplificazione d’ingresso ovvero la sensibilità...

  • Page 98: Canali Stereo 17/18 E 19/20

    CANALI STEREO 17/18 E 19/20 MIC, CANALI 17/18 E 19/20 Ingressi bilanciati dei canali 17/18 e 19/20 con prese XLR a 3 poli per il collegamento di microfoni. I canali 17/18 e 19/20 si possono utilizzare come canali mono o stereo (XLR e jack L IN = mono / jack L e R IN = stereo).
  • Page 99 AUX 3 POST, CANALI 17/18 E 19/20 Regolatore di livello del missaggio del segnale dei canali da 17/18 e 19/20 su un dispositivo effetti esterno (invio effetti, post-fader). Utilizzare l’uscita di linea AUX SEND 3 (12) per inviare il segnale. LIVELLO DFX/AUX 4 POST, CANALI 17/18 E 19/20 Regolatore di livello del missaggio del segnale dei canali 17/18 e 19/20 sul dispositivo effetti digitale interno (invio effetti, post-fader).

  • Page 100: Canali Stereo 21/22 E 23/24

    PFL, CANALI 17/18 E 19/20 Premere l’interruttore PFL (Pre Fader Listening) di un canale innanzitutto per poter monitorare separatamente il segnale del canale corrispondente utilizzando cuffie collegate all’apposita uscita PHONES (82) e indipendentemente dal fader del canale (53); in secondo luogo per poter effettuare un’impostazione del guadagno più...
  • Page 101 AUX 3 POST, CANALI 21/22 E 23/24 Regolatore di livello del missaggio del segnale dei canali da 21/22 e 23/24 su un dispositivo effetti esterno (invio effetti, post-fader). Utilizzare l’uscita di linea AUX SEND 3 (12) per inviare il segnale. LEVEL DFX/AUX 4 POST, CANALI 21/22 E 23/24 Regolatore di livello del missaggio del segnale dei canali 21/22 e 23/24 sul dispositivo effetti digitale interno (invio effetti, post-fader).

  • Page 102: Sezione Master

    PFL, CANALI 21/22 E 23/24 Premere l’interruttore PFL (Pre Fader Listening) di un canale innanzitutto per poter monitorare separatamente il segnale del canale corrispondente utilizzando cuffie collegate all’apposita uscita PHONES (82) e indipendentemente dal fader del canale (74); in secondo luogo per poter effettuare un’impostazione del guadagno più precisa, dal momento che il livello del segnale d’ingresso ora è...
  • Page 103 LED PEAK DFX Se il LED PEAK si accende in rosso, l’ingresso del dispositivo interno effetti funziona al limite di distorsione. Posizionare il regolatore di livello di invio effetti DFX SENDS AUX 4 (94) in modo che il LED PEAK non si accenda anche se il segnale presente raggiunge picchi di livello. MUTE DFX Per silenziare il dispositivo interno effetti, premere brevemente il tasto MUTE DFX (premere di nuovo per disattivare la funzione).
  • Page 104 GROUP 1/2 Fader delle uscite di linea GROUP OUT 1 e 2 (11) e per il missaggio del segnale dei gruppi GROUP 1/2 relativo al canale di missaggio MAIN MIX, se l’interruttore GROUP 1/2 L-R è premuto (105). Prima di attivare un impianto di diffusione collegato, posizionare il fader al minimo. L-R, GROUP 1/2 Interruttore per l’instradamento dei segnali di gruppo GROUP 1/2 sul canale di missaggio MAIN MIX (premuto).

  • Page 105: Installazione Di Un'interfaccia Usb

    USB 2.0 del computer. L'installazione del software viene eseguita automaticamente. In funzione del software di registrazione utilizzato, potrebbe essere necessario selezionare il mixer (USB Audio CODEC) nella scheda "Suono" (“Impostazioni di sistema"→"Suono") come dispositivo di input e output. DATI TECNICI Nome del modello: LDVIBZ24DC Tipo di prodotto: Mixer analogico Tipo: Registrazione live/home...
  • Page 106 Canali stereo: Canali d’ingresso stereo di linea: Connessioni d’ingresso stereo di linea: 2 prese jack stereo da 6,3 mm (L mono, R), 2 RCA (Cinch) Tipo di ingresso stereo di linea: Non bilanciato Connessione USB In/Out: Tipo di USB B (canale 21/22) Risposta in frequenza ingresso stereo di linea: 10 - 45.000 Hz Intervallo di amplificazione ingresso stereo di...

  • Page 107: Dichiarazioni Del Produttore

    Specifiche generali: Indicatori: LED di picco, segnale canale, PFL canale, picchi nella sezione effetti, display LED DFX, alimentazione, alimentazione phantom, 2 indicatori di livello LED a 12 segmenti, LED Mute Collegamento per lampada mixer: Presa USB-A, 5 VDC, max 500 mA USB In/Out: USB 2.0, 16 bit Delta-Sigma D/A: 32 kHz, 44,1 kHz, 48 kHz A/D: 8 kHz, 11,025 kHz, 16 kHz, 22,05 kHz, 32 kHz, 44,1 kHz, 48 kHz...
  • Page 108 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 04...
