Jacobsen 67945 Safety And Operation Manual

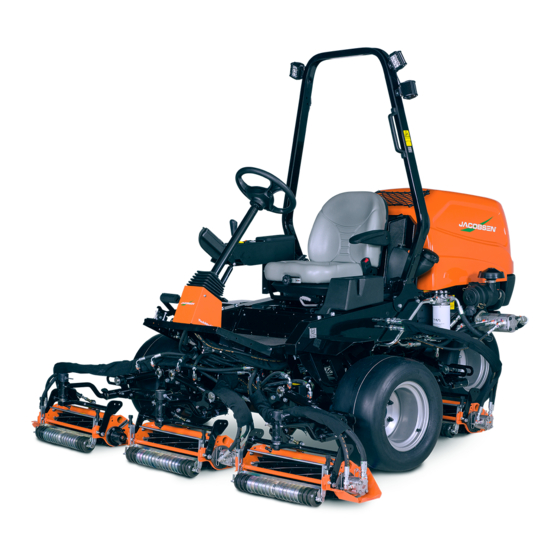

Lightweight fairway mower
kubota v1305-e, 5 gang, 2wd;
kubota v1305-e, 5 gang, 4wd;
kubota v1505-e, 5 gang, 2wd;
kubota v1505-e, 5 gang, 4wd;
turbo, kubota v1505-te, 5 gang, 4wd;
turbo, kubota v1505-te, 5 gang, 4wd;
kubota v1305-e, 5 gang, 2wd;
ku
Hide thumbs
Also See for 67945:
- Parts & maintenance manual (142 pages) ,
- Dealer's manual (54 pages) ,
- Safety and operation manual (36 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Safety and Operation Manual
Turva ja käyttö opas
Lightweight Fairway Mower
67945 – LF 3400
67946 – LF 3400
67947 – LF 3800
67948 – LF 3800
67949 – LF 3400
67950 – LF 3800
67951 – LF 3407
67952 – LF 3407
, Kubota V1305-E, 5 Gang, 2WD
™
, Kubota V1305-E, 5 Gang, 4WD
™
, Kubota V1505-E, 5 Gang, 2WD
™
™
, Kubota V1505-E, 5 Gang, 4WD
™
Turbo, Kubota V1505-TE, 5 Gang, 4WD
Turbo, Kubota V1505-TE, 5 Gang, 4WD
™
, Kubota V1305-E, 5 Gang, 2WD
™
, Kubota V1305-E, 5 Gang, 4WD
™
4129585-FI
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Jacobsen 67945
Summary of Contents for Jacobsen 67945
- Page 1 4129585-FI Safety and Operation Manual Turva ja käyttö opas Lightweight Fairway Mower 67945 – LF 3400 , Kubota V1305-E, 5 Gang, 2WD ™ 67946 – LF 3400 , Kubota V1305-E, 5 Gang, 4WD ™ 67947 – LF 3800 , Kubota V1505-E, 5 Gang, 2WD ™...
-
