Download
Share
Print this page
Robe ColorSpot 2500E AT Service Manual
  1. Manuals
  2. Brands
  3. Robe Manuals
  4. DJ Equipment
  5. ColorSpot 2500E AT
  6. Service manual

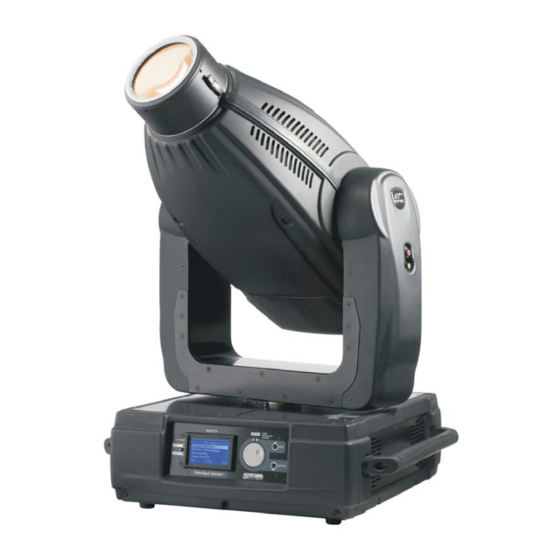

Robe ColorSpot 2500E AT Service Manual

Hide thumbs Also See for ColorSpot 2500E AT:

Advertisement

Quick Links

Download this manual See also: User Manual
Service manual
ColorSpot 2500E AT
Exploded Diagrams
Circuit Diagrams
Wiring Diagrams
Order Numbers
Version: A 2

Advertisement

loading
Need help?

Need help?

Do you have a question about the ColorSpot 2500E AT and is the answer not in the manual?

Questions and answers

Related Manuals for Robe ColorSpot 2500E AT

Summary of Contents for Robe ColorSpot 2500E AT

  • Page 1 Service manual ColorSpot 2500E AT Exploded Diagrams Circuit Diagrams Wiring Diagrams Order Numbers Version: A 2...
  • Page 2 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004 http://spares.robe.cz/p/18020004...
  • Page 3 PRODUCT: ColorSpot 2500E AT TITLE: Covers A, B DOCUMENT: 99011377 VERSION: A DATE: 20.6.2007 SHEET: 2 OF 28...
  • Page 4 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 TITLE: Assembly of head http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/18020009...
  • Page 5 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 http://spares.robe.cz/p/18010086 TITLE: Holder of fans http://spares.robe.cz/p/17040112 http://spares.robe.cz/p/17040112 http://spares.robe.cz/p/17040112 http://spares.robe.cz/p/17040112...
  • Page 6 PRODUCT: ColorSpot 2500E AT TITLE: Bearing of reflector DOCUMENT: 99011380 VERSION: A DATE: 20.6.2007 SHEET: 5 OF 28...
  • Page 7 PRODUCT: ColorSpot 2500E AT TITLE: Cooling modules http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 DOCUMENT: 99011380 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 http://spares.robe.cz/p/11011062 VERSION: A DATE: 20.6.2007...
  • Page 8 PRODUCT: ColorSpot 2500E AT TITLE: Cooling modules - assembled DOCUMENT: 99011380 VERSION: A DATE: 20.6.2007 SHEET: 7 OF 28...
  • Page 9 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 http://spares.robe.cz/p/18050001 TITLE: CMY-module http://spares.robe.cz/p/18010032 http://spares.robe.cz/p/18010032 http://spares.robe.cz/p/18010032 http://spares.robe.cz/p/18010032 http://spares.robe.cz/p/18010032 http://spares.robe.cz/p/18010032 http://spares.robe.cz/p/18010032...
  • Page 10 PRODUCT: ColorSpot 2500E AT TITLE: CMY mixing system for CS 2500E AT DOCUMENT: 99011380 VERSION: A DATE: 20.6.2007 SHEET: 9 OF 28...
  • Page 11 PRODUCT: ColorSpot 2500E AT TITLE: Module RG1 DOCUMENT: 99011380 http://spares.robe.cz/p/99011476 VERSION: A DATE: 20.6.2007 SHEET: 10 OF 28 http://spares.robe.cz/p/99011476 http://spares.robe.cz/p/99011476 http://spares.robe.cz/p/99011476 http://spares.robe.cz/p/99011476 http://spares.robe.cz/p/99011476 http://spares.robe.cz/p/99011476 http://spares.robe.cz/p/99011476...
  • Page 12 PRODUCT: ColorSpot 2500E AT TITLE: Stabilizer RG, Cooler of CMY DOCUMENT: 99010820, 99010647 VERSION: A DATE: 20.6.2007 SHEET: 11 OF 28...
  • Page 13 PRODUCT: ColorSpot 2500E AT TITLE: Wheel Color 6+1 assembled http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 DOCUMENT: 99011476 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473 http://spares.robe.cz/p/99011473...
  • Page 14 PRODUCT: ColorSpot 2500E AT TITLE: Wheel Gobo RG 6+1 assembled DOCUMENT: 99010573-01 http://spares.robe.cz/p/99010567-01 VERSION: A DATE: 20.6.2007 SHEET: 13 OF 28 http://spares.robe.cz/p/99010567-01 http://spares.robe.cz/p/99010567-01 http://spares.robe.cz/p/99010567-01 http://spares.robe.cz/p/99010567-01 http://spares.robe.cz/p/99010567-01 http://spares.robe.cz/p/99010567-01...
  • Page 15 PRODUCT: ColorSpot 2500E AT TITLE: Module frostEK part 1 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 DOCUMENT: 99011380 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17030193 http://spares.robe.cz/p/17040093...
  • Page 16 PRODUCT: ColorSpot 2500E AT TITLE: Wheel Effect 4+1 with changing http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 DOCUMENT: 99010596 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592 http://spares.robe.cz/p/99010592...
  • Page 17 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 TITLE: Module frostEK part 2 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18520039 http://spares.robe.cz/p/18020005 http://spares.robe.cz/p/18020005 http://spares.robe.cz/p/18020005...
  • Page 18 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 TITLE: Module Iris and RG2 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 DOCUMENT: 99011380 http://spares.robe.cz/p/16010008...
  • Page 19 PRODUCT: ColorSpot 2500E AT TITLE: Wheel Gobo RG 6+1 "B" with changing DOCUMENT: 99010607 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010602-02 http://spares.robe.cz/p/99010601-01 http://spares.robe.cz/p/99010602-02...
  • Page 20 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 http://spares.robe.cz/p/16010008 TITLE: Holder of Focus and Zoom DOCUMENT:...
  • Page 21 PRODUCT: ColorSpot 2500E AT TITLE: Focus and Zoom - exploded DOCUMENT: 99011373, 99011245 VERSION: A DATE: 20.6.2007 SHEET: 20 OF 28...
  • Page 22 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/13030172 http://spares.robe.cz/p/13030172 http://spares.robe.cz/p/13030172 http://spares.robe.cz/p/13030172 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/13030172 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/13030172 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/13030172 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/13030172 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/18010155 http://spares.robe.cz/p/18010155...
  • Page 23 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 TITLE: Holder of objective http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 http://spares.robe.cz/p/99011359 DOCUMENT: 99011380...
  • Page 24 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/18010033 http://spares.robe.cz/p/12010093 http://spares.robe.cz/p/18010033...
  • Page 25 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 http://spares.robe.cz/p/18010156 TITLE: Arm of head DOCUMENT: 99011372 VERSION: A DATE: 20.6.2007...
  • Page 26 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/11011208 http://spares.robe.cz/p/11011208 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/13030024 http://spares.robe.cz/p/11011208 44 17 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/13030024 http://spares.robe.cz/p/11011208 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/13030024 http://spares.robe.cz/p/11011208 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/13030024 http://spares.robe.cz/p/11011208 http://spares.robe.cz/p/18020009 http://spares.robe.cz/p/13030024 http://spares.robe.cz/p/11011208 http://spares.robe.cz/p/18020009...
  • Page 27 PRODUCT: ColorSpot 2500E AT TITLE: Front and rear panel of base DOCUMENT: 99011377 VERSION: A DATE: 20.6.2007 SHEET: 26 OF 28...
  • Page 28 PRODUCT: ColorSpot 2500E AT TITLE: Side panels of base DOCUMENT: 99011377 VERSION: A DATE: 20.6.2007 SHEET: 27 OF 28...
  • Page 29 PRODUCT: ColorSpot 2500E AT http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/18050004 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/18050004 http://spares.robe.cz/p/18050004 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/18050004 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/18050004 http://spares.robe.cz/p/19040030 http://spares.robe.cz/p/18050004 TITLE: Base - 120V/230V version http://spares.robe.cz/p/19040030...
  • Page 30 Rear Page Sheet 1 of 28 Page/Position Part number Part description Device 18010063 Screw crosswise cup countersink M4x12 ColorSpot 2500E AT 18010153 Screw socket head cap M8x35 ColorSpot 2500E AT 18010156 Screw crosswise cup countersink M5x16 ColorSpot 2500E AT 18020004...
  • Page 31 Rear Page Sheet 2 of 28 Page/Position Part number Part description Device 11011084-01 Cover of base A ColorSpot 2500E AT 11011971 Cover of base B "CS 2500E" ColorSpot 2500E AT 13050428 Spade terminal NVC 68-M4 ColorSpot 2500E AT 17030188 Self-adhesive rubber band 412,5...
  • Page 32 Rear Page Sheet 3 of 28 Page/Position Part number Part description Device 11010884 Module of colouring 1 ColorSpot 2500E AT 11010908 Holder of objective D120 ColorSpot 2500E AT 11010917 Shielding of optics ColorSpot 2500E AT 11010987 Locking of cmy-module ColorSpot 2500E AT...
  • Page 33 Rear Page Sheet 4 of 28 Page/Position Part number Part description Device 11010997 Adapter ColorSpot 2500E AT 11010998-01 Security of cabels ColorSpot 2500E AT 11011855 Rear frame ColorSpot 2500E AT 11011948 Stiffener of frame ColorSpot 2500E AT 11011949 Bearing of interposer bar of lamp...
  • Page 34 Rear Page Sheet 5 of 28 Page/Position Part number Part description Device 11011000 Holder of reflector ColorSpot 2500E AT 11011298 Gripping of reflector ColorSpot 2500E AT 11011949 Bearing of interposer bar of lamp ColorSpot 2500E AT 12010085 Spacer hexagon SW7 L18 M4...
  • Page 35 Rear Page Sheet 6 of 28 Page/Position Part number Part description Device 11011059 Grill - upper ColorSpot 2500E AT 11011062 Holder of netting A ColorSpot 2500E AT 11011063 Holder of netting B ColorSpot 2500E AT 11011866 Shielding B ColorSpot 2500E AT...
  • Page 36 Rear Page Sheet 7 of 28 Page/Position Part number Part description Device 17050111 Module of source of light - assembled ColorSpot 2500E AT 18010060 Screw crosswise cup headed M4x12 ColorSpot 2500E AT 99010722 Module of cooling - offtake - assembly ColorSpot 2500E AT...
  • Page 37 Rear Page Sheet 8 of 28 Page/Position Part number Part description Device 11010884 Module of colouring 1 ColorSpot 2500E AT 11010885 Module of colouring 2 ColorSpot 2500E AT 11011133 Spacer of mounting module 1 ColorSpot 2500E AT 12010101 Spacer D6xL7 M3...
  • Page 38 Rear Page Sheet 9 of 28 Page/Position Part number Part description Device 99011360 CMY mixing system for CS 2000E ColorSpot 2500E AT...
  • Page 39 Rear Page Sheet 10 of 28 Page/Position Part number Part description Device 10/1 11010174 Washer of PCB-MAG ColorSpot 2500E AT 10/2 11010881 Holder of steppermotor RG1 ColorSpot 2500E AT 10/3 11010884 Module of colouring 1 ColorSpot 2500E AT 10/4 11010887...
  • Page 40 Rear Page Sheet 11 of 28 Page/Position Part number Part description Device 11/1 11010955 Circle below bearing ColorSpot 2500E AT 11/2 11011301 Holder of roller stabilizer ColorSpot 2500E AT 11/3 11011302 Holder of stabilizer RG ColorSpot 2500E AT 11/4 12050231...
  • Page 41 Rear Page Sheet 12 of 28 Page/Position Part number Part description Device 12/1 17030015 Magnet D4/2,4mm ColorSpot 2500E AT 12/2 17040253 Wheel Color 6+1 with flange ColorSpot 2500E AT 12/3 18010007 Screw f. adjusting hexagon socket M4x5 ColorSpot 2500E AT...
  • Page 42 Rear Page Sheet 13 of 28 Page/Position Part number Part description Device 13/1 12050002-01 Holder of magnet 002 ColorSpot 2500E AT 13/2 17030015 Magnet D4/2,4mm ColorSpot 2500E AT 13/3 17040091-01 Wheel RG 6+1 with flange ColorSpot 2500E AT 13/4 18010007 Screw f.
  • Page 43 Rear Page Sheet 14 of 28 Page/Position Part number Part description Device 14/1 11011174 Module of frost ColorSpot 2500E AT 14/2 12010083 Spacer D8xL39 2xM3 ColorSpot 2500E AT 14/3 12020005 Spacer D8xd4xL8 ColorSpot 2500E AT 14/4 12020080 Spacer D8xd4xL12,5 ColorSpot 2500E AT...
  • Page 44 Rear Page Sheet 15 of 28 Page/Position Part number Part description Device 15/1 12050703-01 Spacer of magnet "1" ColorSpot 2500E AT 15/2 17030015 Magnet D4/2,4mm ColorSpot 2500E AT 15/3 17040095 Wheel Effect 4+1 with flange ColorSpot 2500E AT 15/4 18010007 Screw f.
  • Page 45 Rear Page Sheet 16 of 28 Page/Position Part number Part description Device 16/1 11010902 Holder of mag A ColorSpot 2500E AT 16/2 11010914 Washer of steppermotor Th.2 ColorSpot 2500E AT 16/3 11011049 Holder of igniter ColorSpot 2500E AT 16/4 12020830...
  • Page 46 Rear Page Sheet 17 of 28 Page/Position Part number Part description Device 17/1 11010914 Washer of steppermotor Th.2 ColorSpot 2500E AT 17/2 11010955 Circle below bearing ColorSpot 2500E AT 17/3 12020018 Spacer D6xd3,8xL4 ColorSpot 2500E AT 17/4 12020835 Spacer D6xd3,8xL15...
  • Page 47 Rear Page Sheet 18 of 28 Page/Position Part number Part description Device 18/1 12050002-01 Holder of magnet 002 ColorSpot 2500E AT 18/2 12050208 Circle of free hole 38 ColorSpot 2500E AT 18/3 17030015 Magnet D4/2,4mm ColorSpot 2500E AT 18/4 17040091-01...
  • Page 48 Rear Page Sheet 19 of 28 Page/Position Part number Part description Device 19/1 11010908 Holder of objective D120 ColorSpot 2500E AT 19/2 12010080 Spacer hexagon SW5,5 DIA L5 M3 ColorSpot 2500E AT 19/3 12040047 Toothwheel RPP3-03 D16,3 ColorSpot 2500E AT...
  • Page 49 Lens Achromat D60 A (not glued) ColorSpot 2500E AT 20/15 14040056 Lens Achromat D60 B (not glued) ColorSpot 2500E AT 20/16 14040065 Lens Vario Robe D70 D1 +6,97 ColorSpot 2500E AT 20/17 14040066 Lens Vario Robe D70 D2 -13,16 ColorSpot 2500E AT 20/18 14040067...
  • Page 50 Rear Page Sheet 21 of 28 Page/Position Part number Part description Device 21/1 11010903 Holder of focus steppermotor ColorSpot 2500E AT 21/2 11010904 Holder of zoom steppermotor ColorSpot 2500E AT 21/3 11010908 Holder of objective D120 ColorSpot 2500E AT 21/4...
  • Page 51 Rear Page Sheet 22 of 28 Page/Position Part number Part description Device 22/1 11010908 Holder of objective D120 ColorSpot 2500E AT 22/2 11010979 Holder of mag B ColorSpot 2500E AT 22/3 13030128 PCB MAG-16 version "A" ColorSpot 2500E AT 22/4...
  • Page 52 Rear Page Sheet 23 of 28 Page/Position Part number Part description Device 23/1 12050330 Tube of front lens extensions ColorSpot 2500E AT 23/2 14040047 Lens D120 PCX +0+2,5 Antireflex ColorSpot 2500E AT 23/3 17030128 Carbine ColorSpot 2500E AT 23/4 17030187...
  • Page 53 Rear Page Sheet 24 of 28 Page/Position Part number Part description Device 24/1 11011006 Arm of head ColorSpot 2500E AT 24/2 11011007 Stiffener of arm ColorSpot 2500E AT 24/3 11011009-02 Wheel - adjusting ColorSpot 2500E AT 24/4 11011124 Stiffener of arm - adjusting...
  • Page 54 Rear Page Sheet 25 of 28 Page/Position Part number Part description Device 25/1 11010044-01 Movement-stop "X" ColorSpot 2500E AT 25/2 11010174 Washer of PCB-MAG ColorSpot 2500E AT 25/3 11010490 Spring ring D46 d32 Tl 0,32 ColorSpot 2500E AT 25/4 11011106...
  • Page 55 Rear Page Sheet 26 of 28 Page/Position Part number Part description Device 26/1 11011959 Grill of fan ColorSpot 2500E AT 26/2 11011970 Holder of contol module E ColorSpot 2500E AT 26/3 12020039 Spacer D6xd3,8xL13 ColorSpot 2500E AT 26/4 12020827 Spacer D6xd3,8xL3...
  • Page 56 Rear Page Sheet 27 of 28 Page/Position Part number Part description Device 27/1 11011958 Gripping of fan ColorSpot 2500E AT 27/2 11011962 Inclination of air (upper) ColorSpot 2500E AT 27/3 12020051 Spacer D6xd3,8xL2,7 ColorSpot 2500E AT 27/4 13030049 PCB CNG-4 version "F"...
  • Page 57 Rear Page Sheet 28 of 28 Page/Position Part number Part description Device 28/1 11011079-01 Stiffener of base ColorSpot 2500E AT 28/2 11011150-01 Cooling plate of electronic ColorSpot 2500E AT 28/3 11011303 Girder of electronic ballast ColorSpot 2500E AT 28/4 11011869...
