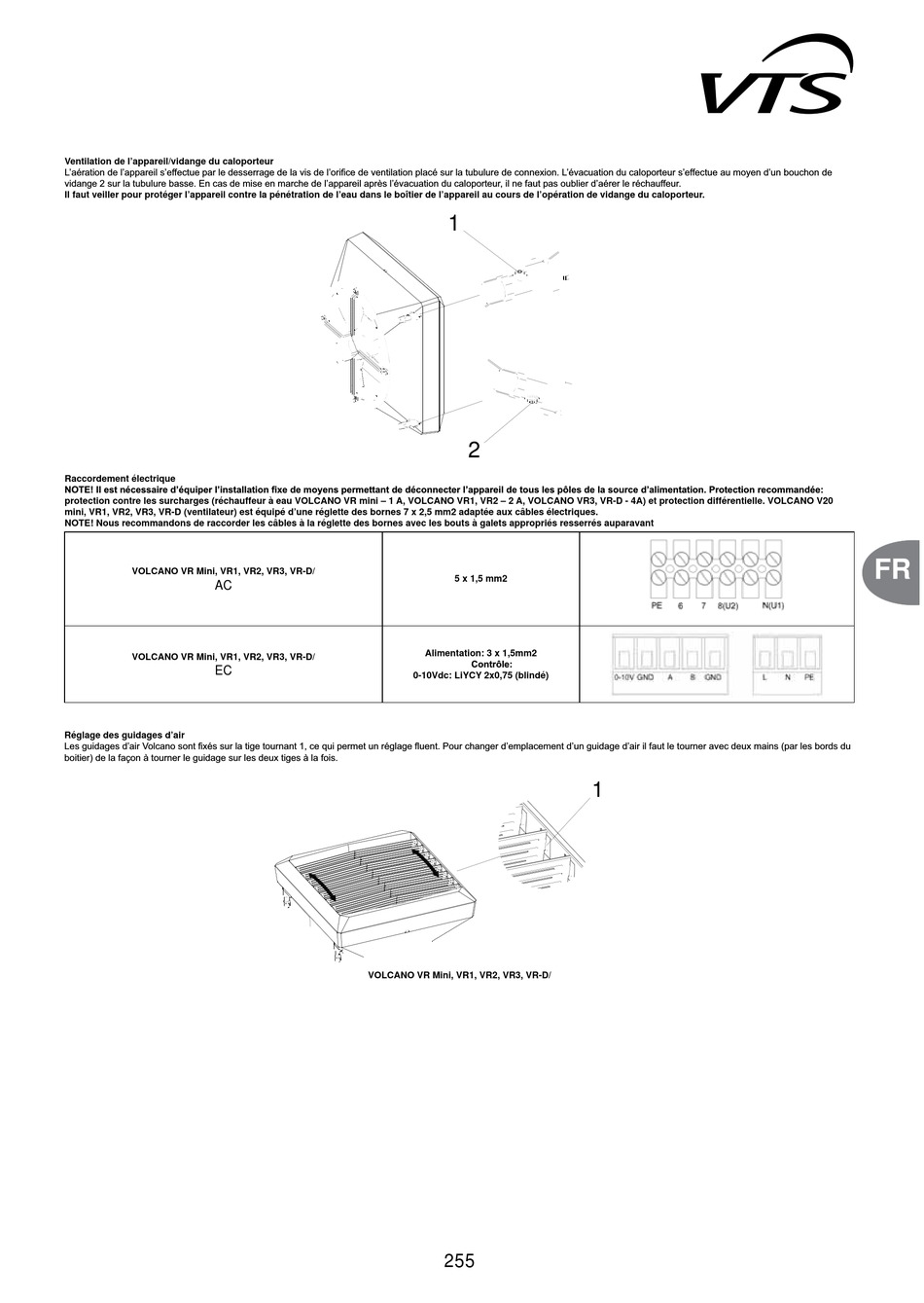

Volcano VR Mini Technical Documentation Manual page 255

Ventilation de l'appareil/vidange du caloporteur
Il faut veiller pour protéger l'appareil contre la pénétration de l'eau dans le boîtier de l'appareil au cours de l'opération de vidange du caloporteur.
Raccordement électrique
protection contre les surcharges (réchauffeur à eau VOLCANO VR mini – 1 A, VOLCANO VR1, VR2 – 2 A, VOLCANO VR3, VR-D - 4A) et protection différentielle. VOLCANO V20
mini, VR1, VR2, VR3, VR-D (ventilateur) est équipé d'une réglette des bornes 7 x 2,5 mm2 adaptée aux câbles électriques.
NOTE! Nous recommandons de raccorder les câbles à la réglette des bornes avec les bouts à galets appropriés resserrés auparavant
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
AC
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
EC
Réglage des guidages d'air
1
2
5 x 1,5 mm2
Alimentation: 3 x 1,5mm2
0-10Vdc: LiYCY 2x0,75 (blindé)
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
255
1
FR
