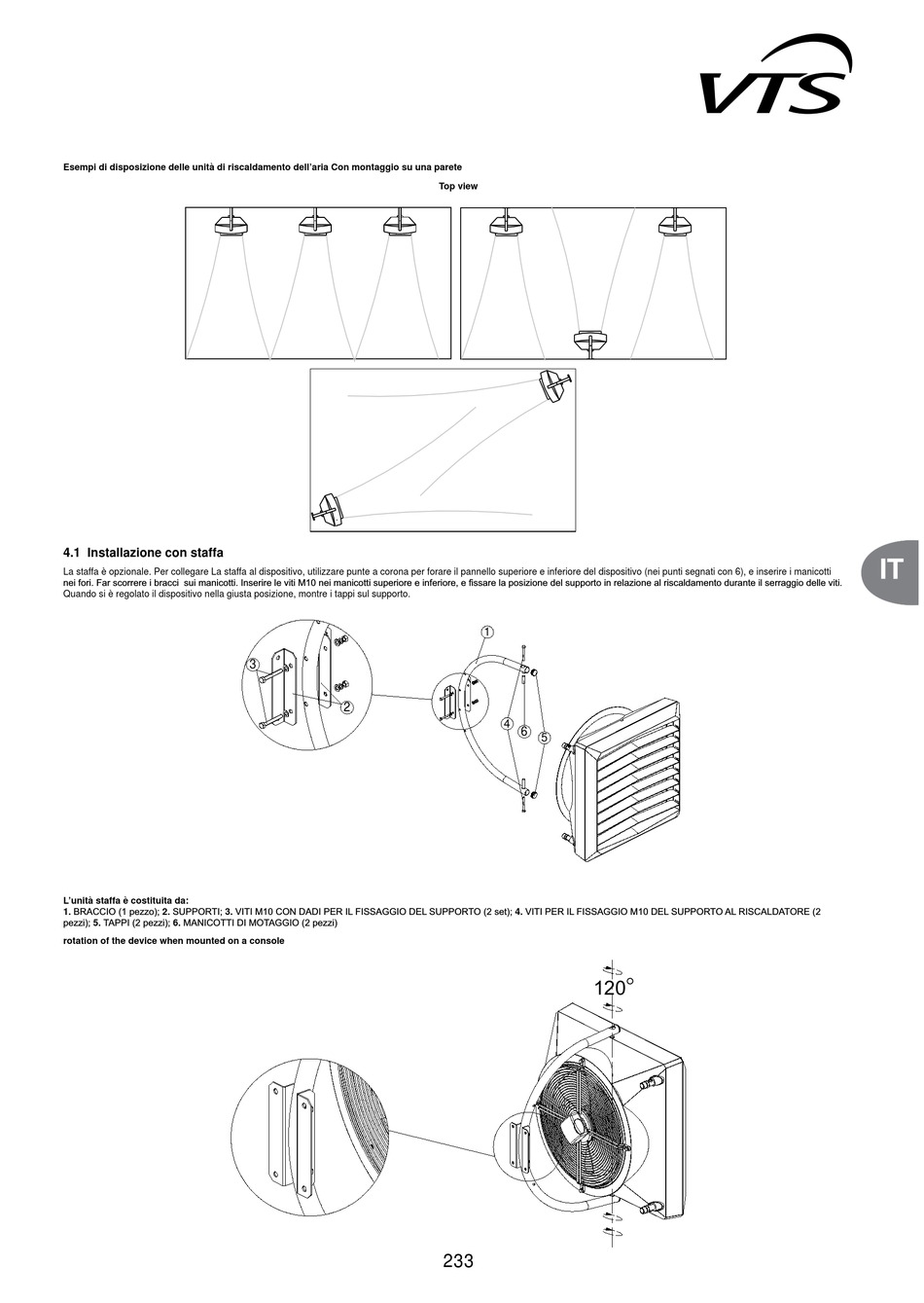

Esempi di disposizione delle unità di riscaldamento dell'aria Con montaggio su una parete
Top view
4.1 Installazione con staffa
IT
La staffa è opzionale. Per collegare La staffa al dispositivo, utilizzare punte a corona per forare il pannello superiore e inferiore del dispositivo (nei punti segnati con 6), e inserire i manicotti
Quando si è regolato il dispositivo nella giusta posizione, montre i tappi sul supporto.
1
3
2
4
6
5
L'unità staffa è costituita da:
1. 2. 3. 4.
5. 6.
rotation of the device when mounted on a console
