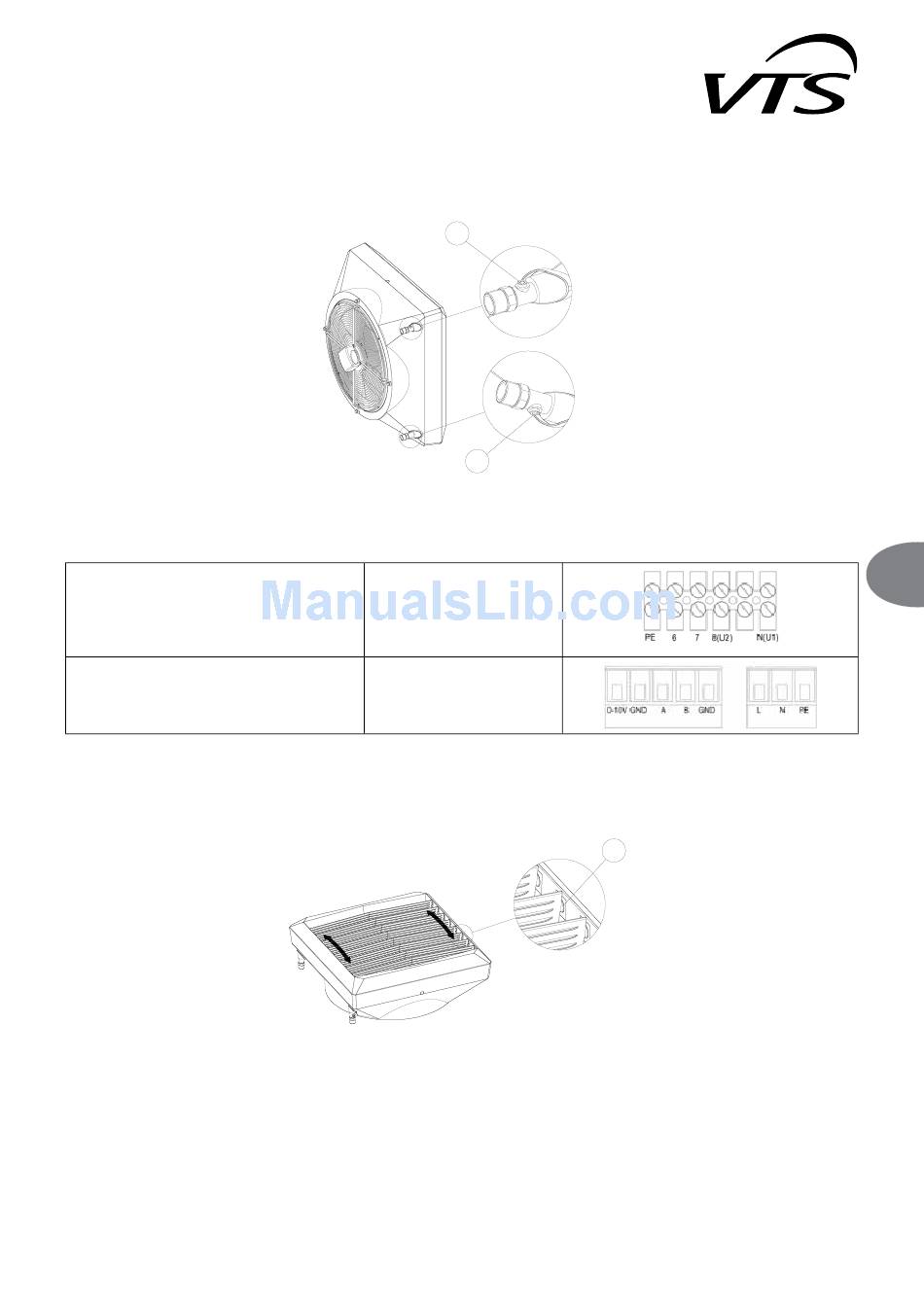

Soojendi õhutusava / soojuskanduri väljavool
Seadme õhutamiseks tuleb lahti keerada ühendustorul asuv õhutuspolt 1. Soojuskandja väljalaskmiseks kasutatakse alumisel ühendustorul asuvat tühjenduskorki 2. Kui käivitate seadme
pärast soojuskandja väljalaskmist, ärge unustage kütteseadet õhutada.Seadme õhutamiseks tuleb lahti keerada ühendustorul asuv õhutuspolt 1. Soojuskandja väljalaskmiseks kasutatakse
alumisel ühendustorul asuvat tühjenduskorki 2. Kui käivitate seadme pärast soojuskandja väljalaskmist, ärge unustage kütteseadet õhutada. Soojuskanduri väljalaskmise ajal tuleb väga
hoolikalt jälgida, et soojendi korpusesse ei satuks juhuslikult vett.
Ühendamine vooluvõrguga
MÄRKUS. Paigaldise kõik toitefaasid peavad olema varustatud lahklülitiga. Soovitatavad kaitsmed: ülekoormuskaitse VOLCANO VR mini – 1 A, VOLCANO VR1, VR2 – 2 A, VOLCANO VR3,
VR-D – 4 A) ja rikkevoolukaitse. VOLCANO VR mini, VR1, VR2, VR3, VR-D (ventilaator) on varustatud klemmiplokiga, millele sobivad 7 x 2,5 mm2 elektrijuhtmed. NB! Soovitame kasutada
juhtmete ühendamiseks eelpaigaldatud läbiviikusid.. MÄRKUS. Juhtmete ühendamiseks klemmiliistuga on soovitatav kasutada eelpaigaldatud pukse.
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
AC
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
EC
Õhusuunajate reguleerimine
Volcano õhusuunajad on paigaldatud pöördteljele 1, mis võimaldab õhuvoolu suunda 4 sujuvalt muuta. Õhulaba asendi muutmiseks tuleks seda keerata mõlema käega (võttes kinni korpuse
servadest), et laba pöörduks korraga mõlemal tapil..
1
2
5 x 1,5 mm 2
Toitekaabel: 3 x 1,5mm 2
Juhtsignaal:
0–10 Vdc: LiYCY 2x0,75 (varjestatud)
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
