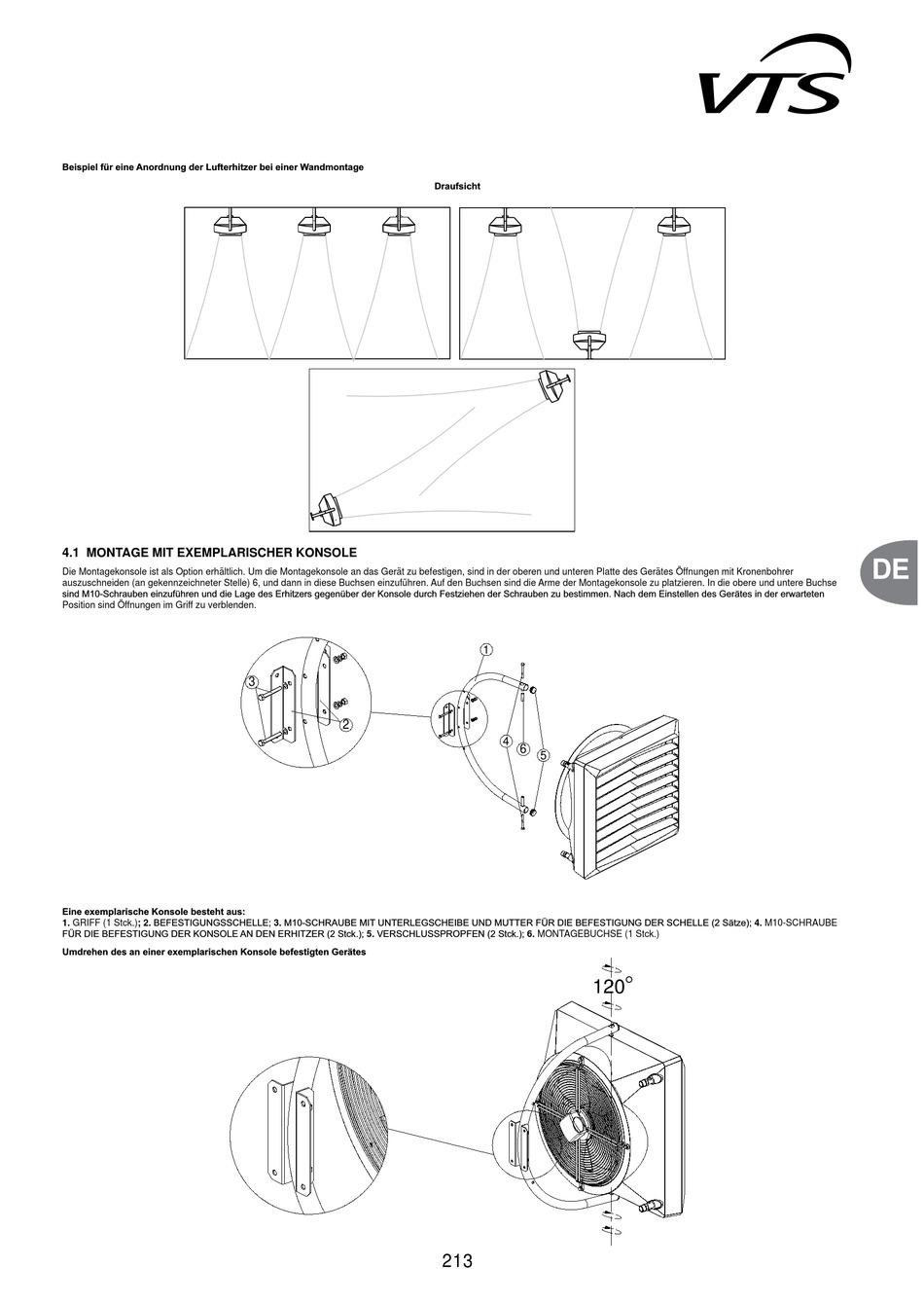

4.1 MONTAGE MIT EXEMPLARISCHER KONSOLE
DE
Die Montagekonsole ist als Option erhältlich. Um die Montagekonsole an das Gerät zu befestigen, sind in der oberen und unteren Platte des Gerätes Öffnungen mit Kronenbohrer
auszuschneiden (an gekennzeichneter Stelle) 6, und dann in diese Buchsen einzuführen. Auf den Buchsen sind die Arme der Montagekonsole zu platzieren. In die obere und untere Buchse
Position sind Öffnungen im Griff zu verblenden.
1
3
2
4
6
5
1. GRIFF (1 Stck.); 2. 3. 4. M10-SCHRAUBE
5. 6. MONTAGEBUCHSE (1 Stck.)
