Soojuskanduri toitesüsteemi paigaldamine. Kaitske soojusvaheti ühendust soojuskanduri torustiku paigaldamisel kõverdumise eest (1). Torustik ei tohiks liigselt koormata soojendi ühendusi.
Torustiku võib ühendada painduvate ühendustega (õhuvoolu reguleeritav nurk).
VOLCANO VR Mini, VR1, VR2, VR3
EE

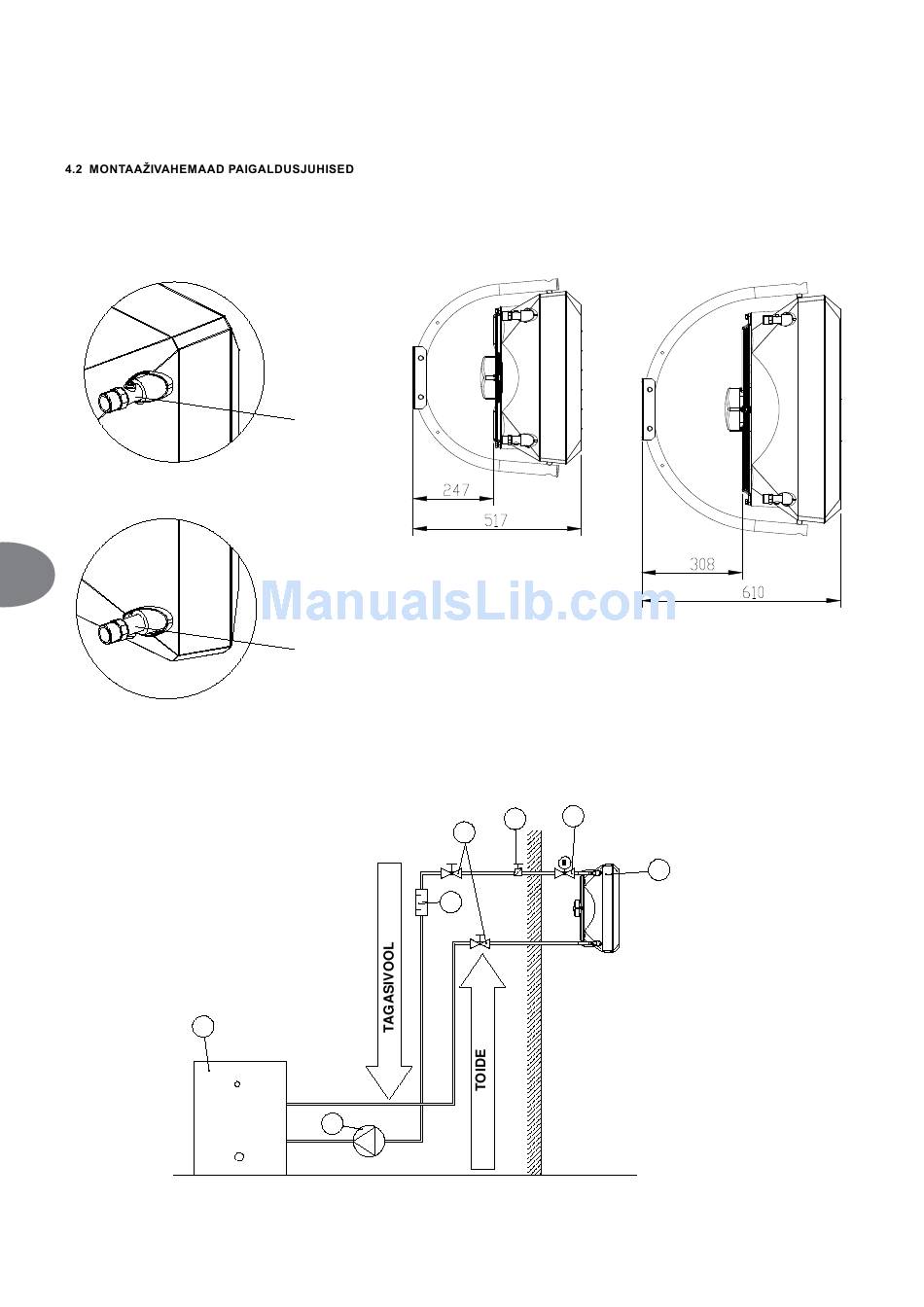

HÜDRAULIKASÜSTEEMI NÄIDE:
1. SOOJENDI; 2. ELEKTRILINE KLAPP; 3. ÕHUTUSKLAPP; 4. SULGEKLAPP; 5. FILTER; 6. RINGLUSPUMP; 7. BOILER
tagasivool
toide
