FR

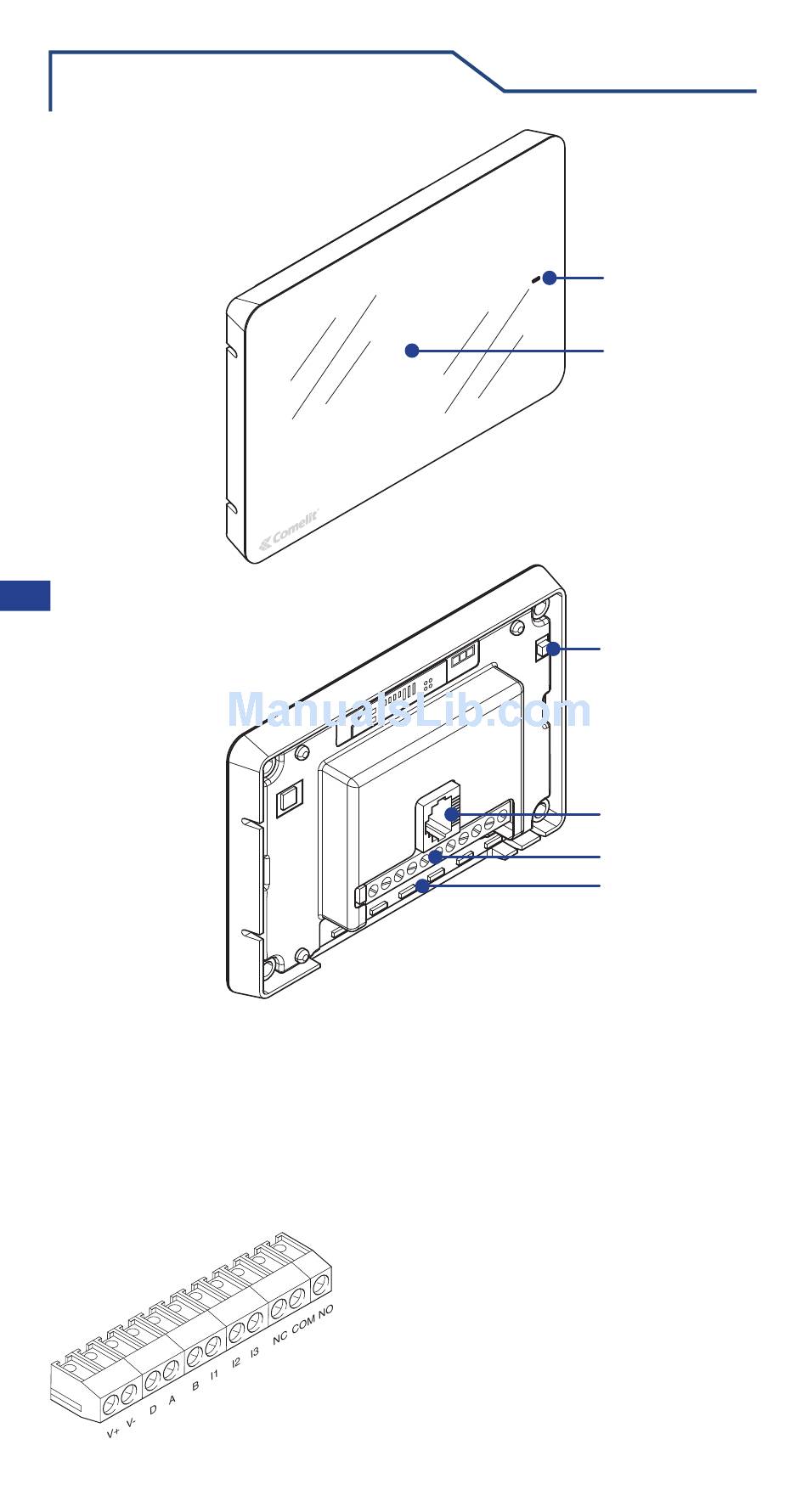

1 : Lecteur RFID.
2 : Écran tactile 3,5".
3 : Sécurité anti-sabotage.
4 : Connecteur Ethernet (pour utilisations futures).
5 : Bornier.
6 : Magic light.
Description du bornier
V+ V-: bornes d'alimentation
D: borne du bus de données SimpleHome
A B : Bornes 485 pour centrale d'alarme
NC COM NO : Contacts secs relais
thermostat
I1 I2 I3 : Sorties Open Collector pour
raccordement Fan-coil à plusieurs
vitesses.
DESCRIPTION
1
2
3
4
5
6
