  • Page 1 Installer Manual...

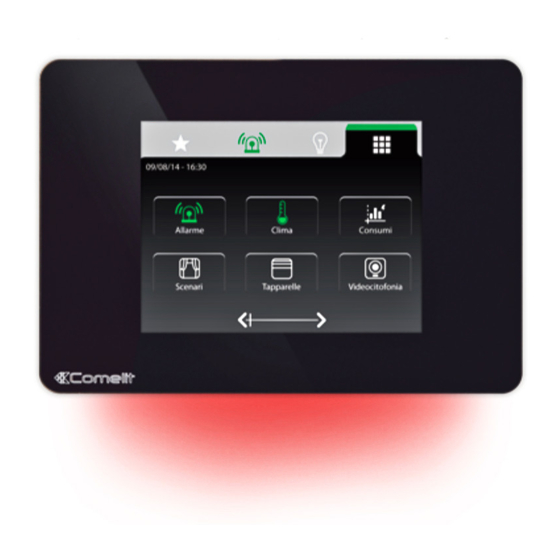

  • Page 2 DESCRIZIONE 1: Lettore RFID. 2: Touch screen 3,5”. 3: Tamper. 4: Connettore ethernet (per usi futuri). 5: Morsettiera di connessione. 6: Magic light. Descrizione morsettiera di connessione V+ V-: Morsetti alimentazione D: morsetto Data del bus SimpleHome A B: Morseti 485 per centrale allarme NC COM NO: Contatti puliti relè...
  • Page 3 MONTAGGIO...
  • Page 4 SCHEMI Connessione Minitouch in un impianto domotico + antintrusione...
  • Page 5 SCHEMI Connessione Minitouch in un impianto domotico...
  • Page 6 SCHEMI Connessione Minitouch in un impianto antintrusione...
  • Page 7 DESCRIZIONE Caratteristiche principali Colore Nero Magic Light Illuminazone a LED RGB Schermo a colori 3,5” Touch Screen (cm Display 7) con risoluzione 320x240 pixel Angolo di visione (destra/ 50° / 50° / 45° / 50° sinistra/alto/basso) Alloggiamento per scheda SI (Per usi futuri) micro SD Alimentazione •...
  • Page 8 DESCRIPTION 1: RFID reader. 2: 3.5” touch screen. 3: Tamper. 4: Ethernet connector (for future uses). 5: Terminal block for connection. 6: Magic light. Description of terminal block for connection. V+ V-: Power supply terminals D: SimpleHome bus data terminal A B: 485 terminals for alarm switchboard NC COM NO: Thermostat relay voltage- free contacts...
  • Page 9 MOUNTING...
  • Page 10 DIAGRAMS Minitouch connection within a home automation + anti-intruder system...
  • Page 11 DIAGRAMS Minitouch connection within a home automation system...
  • Page 12 DIAGRAMS Minitouch connection within an anti-intruder system...
  • Page 13 DESCRIPTION Main features Colour Black Magic Light RGB LED illumination 3.5" (7 cm) colour touch screen with Display 320x240 pixel resolution Viewing angle (right / left / 50° / 50° / 45° / 50° high / low) Micro SD card slot YES (for future uses) Power supply •...
  • Page 14 DESCRIPTION 1 : Lecteur RFID. 2 : Écran tactile 3,5”. 3 : Sécurité anti-sabotage. 4 : Connecteur Ethernet (pour utilisations futures). 5 : Bornier. 6 : Magic light. Description du bornier V+ V-: bornes d'alimentation D: borne du bus de données SimpleHome A B : Bornes 485 pour centrale d'alarme NC COM NO : Contacts secs relais thermostat...

  • Page 15: Montage

    MONTAGE...
  • Page 16 SCHÉMAS Connexion du Minitouch dans un système de domotique + anti-intrusion...
  • Page 17 SCHÉMAS Connexion du Minitouch dans un système de domotique...
  • Page 18 SCHÉMAS Connexion du Minitouch dans un système anti-intrusion...
  • Page 19 DESCRIPTION Principales caractéristiques Couleur Noir Magic Light Éclairage à leds RJB Écran tactile couleur 3,5” (7 cm) résolution Écran de 320x240 pixels Angle de vision (droite/ 50° / 50° / 45° / 50° gauche/haut/bas) Emplacement pour carte OUI (Pour utilisation futures) micro SD Alimentation •...
  • Page 20 BESCHRIJVING 1: RFID-lezer. 2: Touchscreen van 3,5”. 3: Tamper. 4: Ethernet-connector (voor toekomstig gebruik). 5: Aansluitblok 6: Magic light. Beschrijving aansluitblok V+ V-: Voedingsklemmen D: Data-klem van de SimpleHome-bus A B: Klemmen 485 voor alarmcentrale NC COM NO: Spanningsvrije contacten thermostaatrelais I1 I2 I3: Open Collector uitgangen voor aansluiting Fan-coil met meerdere...
  • Page 21 MONTAGE...
  • Page 22 SCHEMA'S Aansluiting Minitouch in een huisautomatiseringsinstallatie + inbraakalarmsysteem...
  • Page 23 SCHEMA'S Aansluiting Minitouch in een huisautomatiseringsinstallatie...
  • Page 24 SCHEMA'S Aansluiting Minitouch in een inbraakalarmsysteem...
  • Page 25 BESCHRIJVING Belangrijkste kenmerken Kleur Zwart Magic light Verlichting met RGB-led's. Kleurenscherm van 3,5” Touchscreen Display (7 cm) met resolutie van 320x240 pixel Gezichtshoek (rechts/ 50° / 50° / 45° / 50° links/boven/onder) Behuizing voor kaart JA (voor toekomstig gebruik) micro SD 8278I •...
  • Page 26 DESCRIPCIÓN 1: Lector RFID. 2: Pantalla táctil de 3,5”. 3: Tamper. 4: Conector Ethernet (para usos futuros). 5: Regleta de conexiones. 6: Magic light. Descripción de la regleta de conexiones V+ V-: Bornes de alimentación D: Borne datos del bus SimpleHome A B: Bornes 485 para centralita de alarma NC COM NO: Contactos libres de potencial para relé...

  • Page 27: Montaje

    MONTAJE...
  • Page 28 ESQUEMAS Conexión del Minitouch en una instalación domótica y antirrobo...
  • Page 29 ESQUEMAS Conexión del Minitouch en una instalación domótica...
  • Page 30 ESQUEMAS Conexión del Minitouch en una instalación antirrobo...
  • Page 31 DESCRIPCIÓN Características principales Color Negro Magic Light Iluminación con led RGB Pantalla táctil en color de 3,5” (7 cm) con Pantalla resolución de 320x240 píxeles Ángulo de visión (derecho/ izquierdo/alto/ 50° / 50° / 45° / 50° bajo) Alojamiento para tarjeta SÍ...
