Utilisation des pointes de découplage
Les socles d'enceinte sont munis de pointes de découplage
qui permettent d'isoler ceux-ci du plancher. Ces pointes de
découplage sont recommandées si le socle est posé sur un
tapis épais, car elles améliorent la stabilité, ou pour
améliorer les sons si le socle est posé sur une surface dure
et réfléchissante, comme un carrelage ou un plancher.
Utilisez les bases de pointes de découplage fournies pour
éviter de griffer le plancher ou toute autre surface sur
laquelle le socle serait déposé.
Base du socle
1

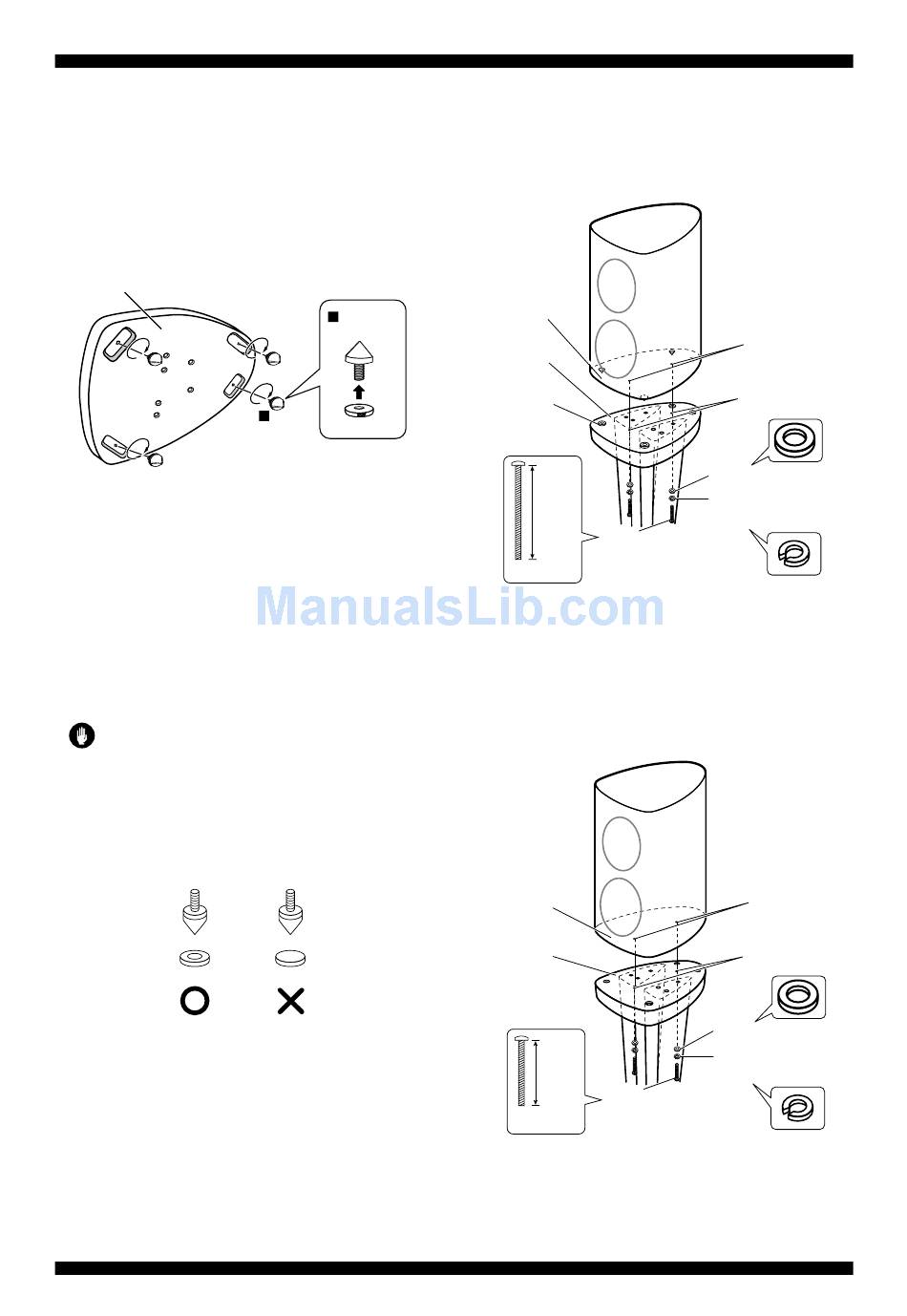

Fixez les pointes de découplage au moyen des
écrous fournis.
2
Fixez toutes les quatre pointes de découplage sur les
raccords métalliques filetés à la base du socle d'enceinte.
3
Choisissez l'endroit d'emplacement de l'enceinte, puis
posez les supports de pointes de découplage sur le sol.
4
Placez le socle de telle sorte que les pointes de
découplage reposent sur les supports, eux-mêmes posés
sur le sol.
Avant de placer l'enceinte sur son socle, assurez-vous que
celui-ci et bien stable et qu'il repose fermement sur les
quatre pointes de découplage.
Attention
• Sachez que ces pointes de découplage sont pointues et
fabriquées en métal; elles risquent donc d'endommager
le plancher. Prenez soin de déposer un linge ou un
renfort adéquat avant la mise en place.
• Le support des pointes de découplage doit être placé
comme illustré ci-dessous (la cavité tournée vers le
haut).
• Veillez à utiliser les supports des pointes de découplage
fournis pour éviter d'endommager la surface sur
laquelle le socle sera posé.
Fixation des enceintes sur les socles
Pour éviter des accidents ou des blessures, utilisez les vis
pour immobiliser les enceintes sur leur socle.
Assemblage avec l'enceinte acoustique S-2EX
Si vous utilisez l'enceinte acoustique S-2EX, remarquez
qu'un écrou de fixation est prévus sur le fond de l'enceinte
(voir ci-après).
6
Fr
Pointe de
1
découplage
2
Écrou
À l'emploi des pointes de découplage d'enceinte :
Placez les supports de pointes de découplage d'enceinte
dans les quatre orifices, prévus sur le socle d'enceinte, puis
immobilisez l'enceinte sur son socle au moyen de la
rondelle, de la rondelle à ressort et des vis de 62 mm comme
illustré ci-après.
Fond
d'enceinte
Support
d'enceinte
Support de
pointe de
découplage
d'enceinte
62 mm
Vis
Noir
(tête intégrée, M5xL62)
(SBA6050)
Si vous n'utilisez pas les pointes de découplage
d'enceinte :
Immobilisez l'enceinte sur le support au moyen de la
rondelle, de la rondelle à ressort et des vis de 36 mm, comme
illustré ci-après.
Fond
d'enceinte
Support
d'enceinte
36 mm
Vis
Noir
(tête intégrée, M5xL36)
(SBA6048)
Écrou de fixation
Orifices de vis
pour fixation de
l'enceinte
Rondelle (SBE6006)
Rondelle à ressort
(SBE6005)
Écrou de
fixation
Orifices de vis
pour fixation
de l'enceinte
Rondelle (SBE6006)
Rondelle à ressort
(SBE6005)
