______________________________________
Istruzioni per l'installazione degli accessori
Accessories installation guide
______________________________________
Advertisement
Related Manuals for KETRON SD5
Summary of Contents for KETRON SD5

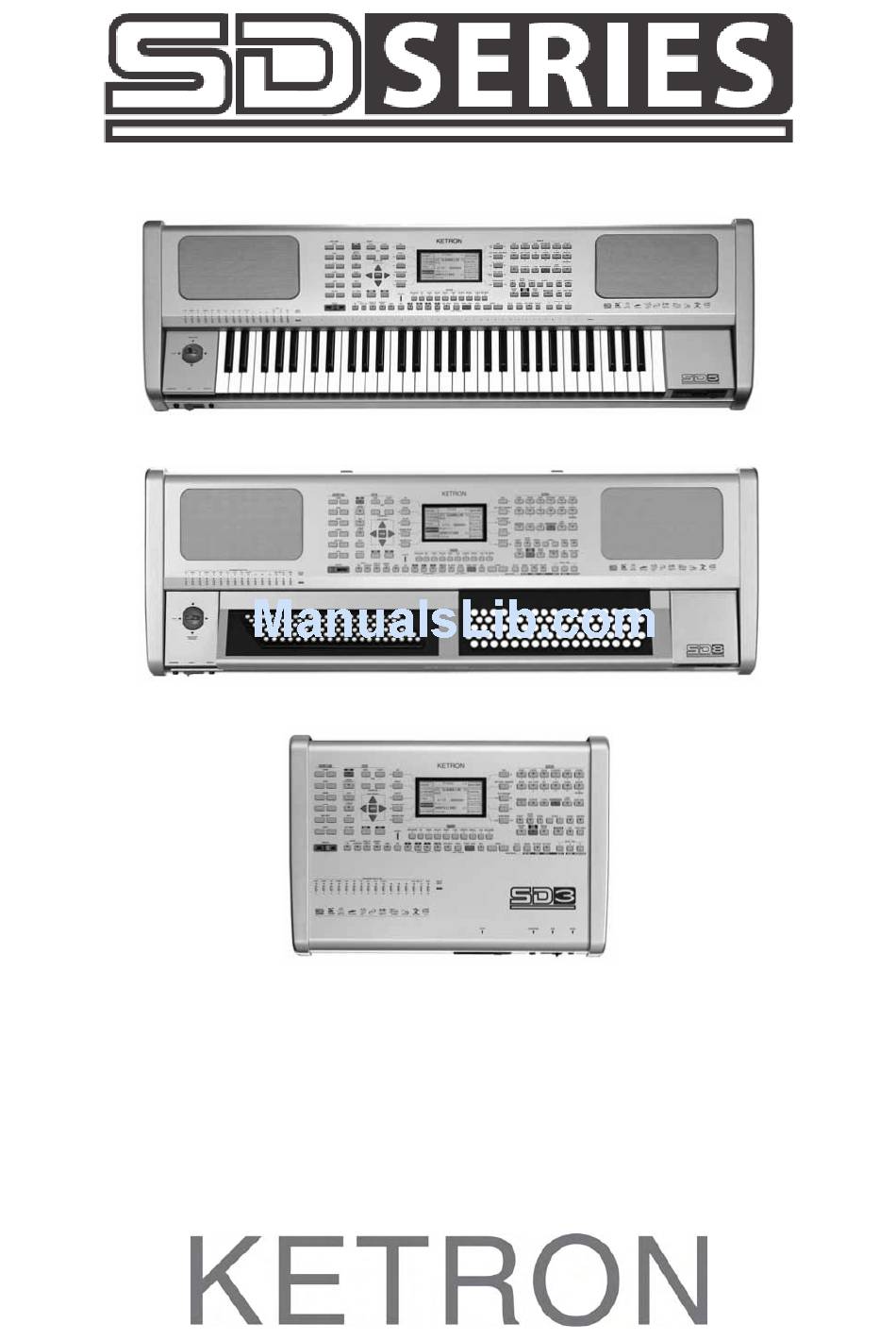

- Page 1 ______________________________________ Istruzioni per l’installazione degli accessori Accessories installation guide ______________________________________...
- Page 2 Istruzioni per l’apertura dello strumento Instrument opening up instructions Eseguire le operazioni adagiando lo strumento sopra un panno morbido per proteggere la verniciatura da eventuali graffiature. Rest the instrument on a soft cloth to avoid scratching the paintwork while the operations are being accomplished. A - Togliere le viti per l’apertura del coperchio - Remove the screws to release the cover B - Non togliere viti per l’apertura dei box altoparlanti...
- Page 3 Istruzioni per l’apertura dello strumento Instrument opening up instructions Eseguire le operazioni adagiando lo strumento sopra un panno morbido per proteggere la verniciatura da eventuali graffiature. Rest the instrument on a soft cloth to avoid scratching the paintwork while the operations are being accomplished. Svitare le 15 viti evidenziate in figura 3 Figura 3 Unscrew all 15 screw as showed on picture 3...
- Page 4 VOCALIZER (Cod. 9VO004) Fig. 2 Fig. 1 Fig. 3 Fig. 4 Togliere le viti indicate con la lettera “F” per l’apertura del finetasto sinistro. In figura 1 è rappresentato lo strumento “aperto” e la zona di intervento per l’inserimento del dispositivo. - Scollegare il connettore presente sulla schedina prese microfono e cuffia PB353 (fig.
- Page 5 HARD DISK (Cod. 9HD004) Fig. 2 Fig. 1 Fig. 3 Fig. 4 In figura 1 è rappresentato lo strumento “aperto” e la zona di intervento per l’ inserimento del dispositivo. L’alloggiamento dell’HARD-DISK è situato nella parte centrale dello strumento e sotto la scheda PB355, che pertanto andrà rimossa.
-
Page 6: Hard Disk For Sd3 (Cod. 9Hd0043)
HARD DISK FOR SD3 (Cod. 9HD0043) Figura 2 Figura 1 Figura 3 In figura 1 è rappresentato lo strumento “aperto” e la zona di intervento per l’inserimento del dispositivo e l’alloggiamento dell’HARD-DISK, che è situato nella parte avanti e sinistra dello strumento. Eseguire le seguenti fasi: - Inserire l’HARD DISK con il cavo piatto collegato nella posizione indicata nella figura 2 ed avvitare le 2 viti in dotazione per fissarlo. - Page 7 SONG COMPOSER TIME FOLDER 1: INSTRUMENTAL A TASTE OF HONEY Marlow 2'58" ALSO SPRACH ZARATHUSTRA R. Strauss 1'39" AND I LOVE HER Lennon 2'15" ANONIMO VENEZIANO Cipriani 2'17" ARIA SULLA 4° CORDA J.S.Bach 4'58" BESAME MUCHO Velazquez 2'36" CABARET Kander 2'42"...
- Page 8 SONG COMPOSER TIME ALLA FIORITA (Mazurka) Borghesi 3'15" ANNA (Polka) Totti 3'15" ARGENTANGO Mangani,Carpineti 2'59'' ARTISTA E POETA Nanni,Di Maria,Lambertini 3'10'' BACHATA FATAL Castro 3'02'' BAILA Y TOCA Olmi,Peraza,Antonelli 5'29'' BALLO DEL TACCO E PUNTA Mancini Tomassini Zavattoni 3'36'' BELLA MOSSA (Polka) Borghesi 3'30"...
- Page 9 SONG COMPOSER TIME MAZURCA ITALIANA Riccardi Antonelli Ferretti 3'29" MEGA MAMBO Donini Antonelli 3'48'' MENEAITO DEL MARITO Guardia,Nasca,Orsini,Salvatore 3'07'' MENEAITO ITALIANO Mari,Donini,Antonelli 3'12'' MERAVIGLIOSO (Valzer) Marani 3'15'' MILIONARIA Lamberti Bagutti 2'44" MILLE RICORDI Bagutti Lamberti Castellari 3'26" MIRKO (Valzer) Casadei 3'16'' MUSICA RUFFIANA Riccardi Antonelli...
- Page 10 SONG COMPOSER TIME CORAZON ESPINADO F. Olvera 4'21'' DEMASIADO CORASON De Ville 3'27'' EL TALISMAN Arbelo 3'34'' ESPANA CANI Marquina 4'06'' GUANTANAMERA Fernandez Diaz 5'11'' LA BANANA J. P. Mottier L. Missir 3'24'' LA BILIRUBBINA Guerra 4'01'' LA COLEGIALA Leon 3'01'' LA GOTA FRIA Vives...
- Page 11 VIDEO INTERFACE (Cod. 9AC134) Fig. 1 In figura è rappresentata la scheda video interface completa dei cavi di collegamento. Cables must be attached to the video interface as shown here. Fig. 2 Svitare il piastrino “D”. Disinserire il cavo piatto “C” dal connettore “E”. Remove the metal plate marked “D”...
- Page 12 OFF : turns the video interface off. The words KETRON will appear on the display; which means that the video interface has been installed correctly. If you play Midifiles provided with text in Song Play mode, the lyrics will appear on the display (even if the instrument is set to Lyric Off mode and Mirror function is off).
- Page 13 FLASH RAM 2Mbytes patterns expansion (Cod. 9AC116) Fig. 1 Fig. 2 Fig. 3 NOTE: tutti i patterns esistenti nella memoria saranno cancellati; procedere quindi con la copia degli stessi su hard disk o floppy prima di installare la FLASH. In figura 1 è rappresentato lo strumento “aperto” e la zona di intervento per l’inserimento del dispositivo. - Liberare dalle viti che lo fissano, il telaio in metallo indicato dalla freccia di fig.
- Page 14 Notes...
- Page 15 Notes...
- Page 16 KETRON s.r.l. - 60131 Ancona - ITALY - Via Giuseppe Taliercio, 7 Ph. +39 071285771 - Fax +39 0712857748 - Internet: www.ketron.it – E.mail: ketron@ketron.it...
